KASUTUSJUHEND MultiWetMaster Laserliner

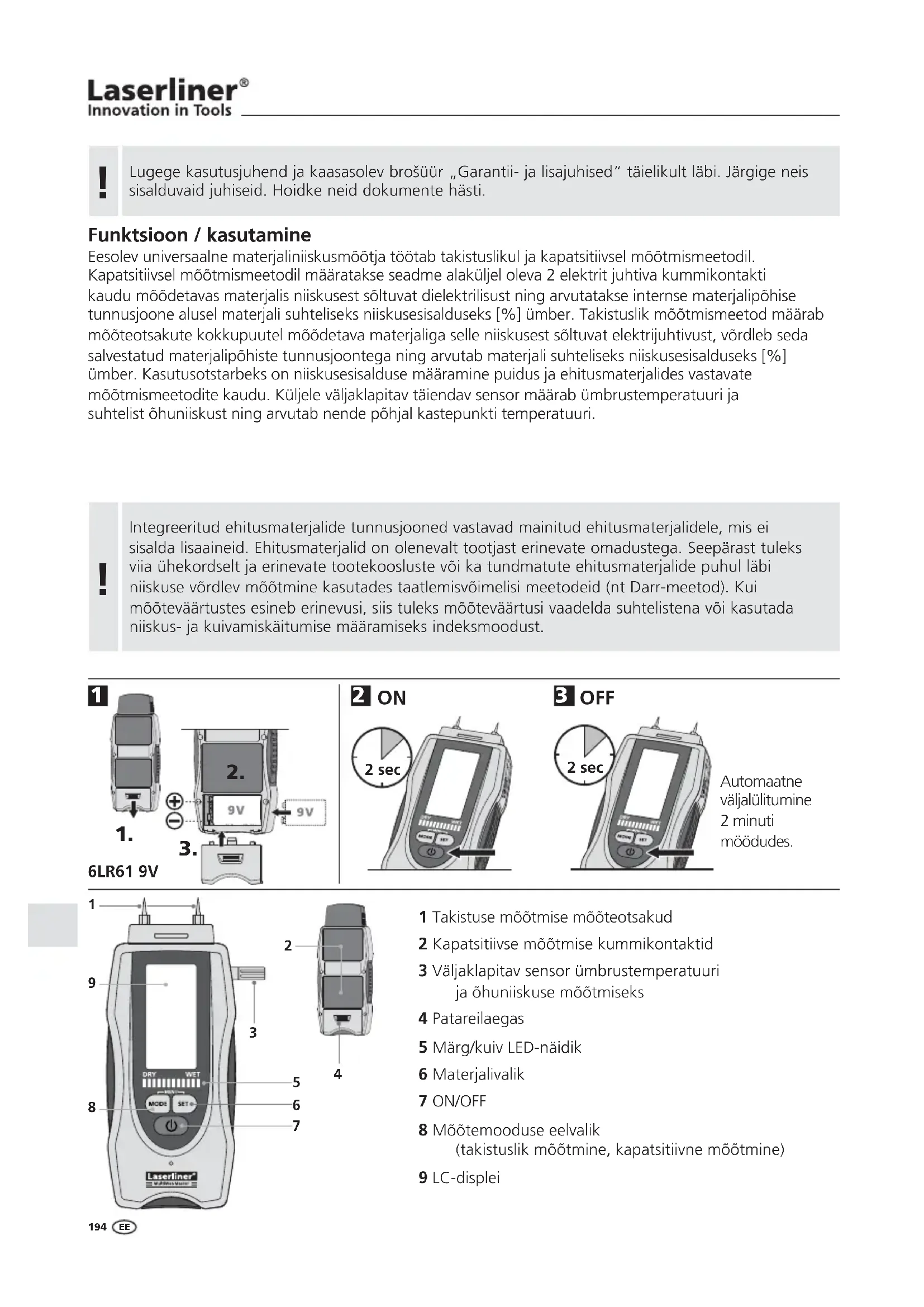

Funktsioon / kasutamine Eesolev universaalne materjaliniiskusmõõtja töötab takistuslikul ja kapatsitiivsel mõõtmismeetodil. Kapatsitiivsel mõõtmismeetodil määratakse seadme alaküljel oleva 2 elektrit juhtiva kummikontakti kaudu mõõdetavas materjalis niiskusest sõltuvat dielektrilisust ning arvutatakse internse materjalipõhise tunnusjoone alusel materjali suhteliseks niiskusesisalduseks [%] ümber. Takistuslik mõõtmismeetod määrab mõõteotsakute kokkupuutel mõõdetava materjaliga selle niiskusest sõltuvat elektrijuhtivust, võrdleb seda salvestatud materjalipõhiste tunnusjoontega ning arvutab materjali suhteliseks niiskusesisalduseks [%] ümber. Kasutusotstarbeks on niiskusesisalduse määramine puidus ja ehitusmaterjalides vastavate mõõtmismeetodite kaudu. Küljele väljaklapitav täiendav sensor määrab ümbrustemperatuuri ja suhtelist õhuniiskust ning arvutab nende põhjal kastepunkti temperatuuri. Lugege kasutusjuhend ja kaasasolev brošüür „Garantii- ja lisajuhised“ täielikult läbi. Järgige neis sisalduvaid juhiseid. Hoidke neid dokumente hästi.

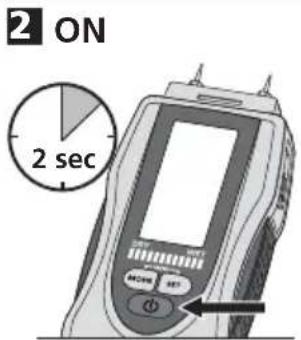

Automaatne väljalülitumine 2 minuti möödudes. Integreeritud ehitusmaterjalide tunnusjooned vastavad mainitud ehitusmaterjalidele, mis ei sisalda lisaaineid. Ehitusmaterjalid on olenevalt tootjast erinevate omadustega. Seepärast tuleks viia ühekordselt ja erinevate tootekoosluste või ka tundmatute ehitusmaterjalide puhul läbi niiskuse võrdlev mõõtmine kasutades taatlemisvõimelisi meetodeid (nt Darr-meetod). Kui mõõteväärtustes esineb erinevusi, siis tuleks mõõteväärtusi vaadelda suhtelistena või kasutada niiskus- ja kuivamiskäitumise määramiseks indeksmoodust.

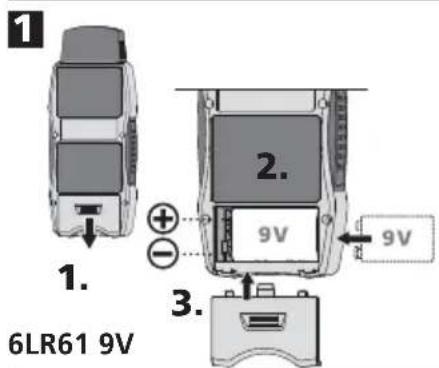

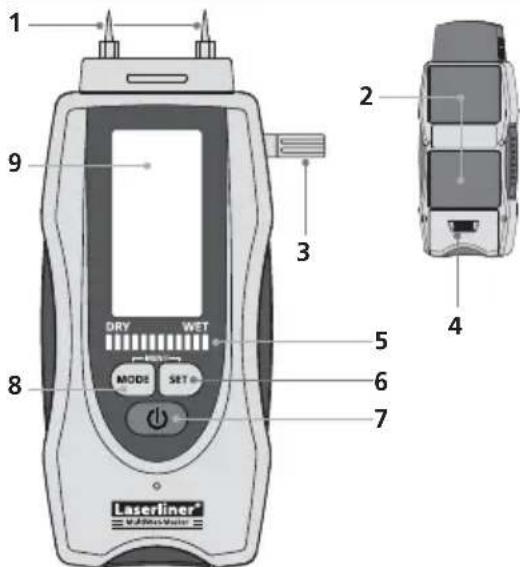

1 Takistuse mõõtmise mõõteotsakud 2 Kapatsitiivse mõõtmise kummikontaktid 3 Väljaklapitav sensor ümbrustemperatuuri ja õhuniiskuse mõõtmiseks 4 Patareilaegas 5 Märg/kuiv LED-näidik 6 Materjalivalik 7 ON/OFF 8 Mõõtemooduse eelvalik (takistuslik mõõtmine, kapatsitiivne mõõtmine) 9 LC-displeiMultiWet-Master

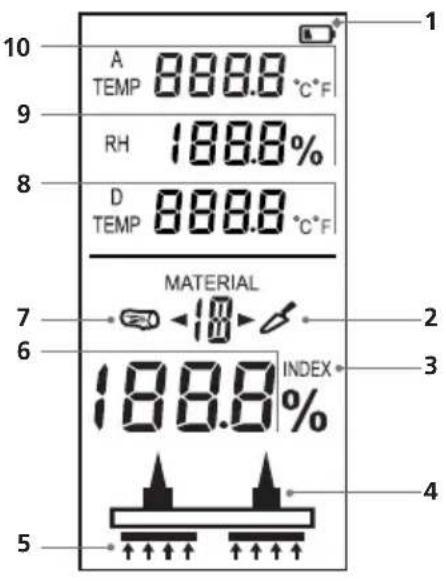

Ruumikliima mõõtmine Mõõteseade on varustatud ümbruskliima optimaalseks mõõtmiseks väljaklapitava sensorikorpusega. Seadke sensorpea mõõtmispositsiooni ja oodake, kuni näit on piisaval määral stabiliseerunud. Ümbruskliima mõõteväärtused on displeil püsivalt nähtavad. Märg/kuiv LED-näidik 12-kohaline LED: 0…4 rohelist LEDi = kuiv 5…7 kollast LEDi = niiske 8…12 punast LEDi = märg rohelist kollast punast 1 Patarei laetus 2 Ehitusmaterjali tunnus Takistuse mõõtmine: 1…19 3 Indeks-moodus 4 Takistuse mõõtmine 5 Kapatsitiivne mõõtmine 6 Suhtelise niiskusesisalduse mõõteväärtuste näit [%] 7 Puitmaterjali tunnus Takistuse mõõtmine: A, B, C Kapatsitiivne mõõtmine: S (Softwood), H (Hardwood) 8 Kastepunkti temperatuur °C / °F 9 Suhteline õhuniiskus % 10 Ümbrustemperatuur °C / °F Mõõta on võimalik ka kokkuklapitud sensoriga, ent väljaklapitud sensori puhul saavutatakse parema õhuvahetuse tõttu sensoriväärtuste kiirem stabiliseerumine.

Näitab suhtelise õhuniiskuse ja veeauruga õhu maksimaalse võimaliku niiskuse (100 %) suhet. Sisalduse kogus sõltub temperatuurist. Seega on õhuniiskus õhus sisalduva veeauru hulk. Õhuniiskus võib jääda vahemikku 0-100% rH. 100% = küllastuspunkt. Õhk ei saa hetkel valitseva temperatuuri ja õhurõhu juures enam vett sisse võtta. Suhteline õhuniiskus Kastepunkti temperatuur on väärtus, mille juures õhk antud momendil kondenseeruks. MultiWet- Master arvutab ümbrustemperatuuri, suhtelise õhuniiskuse ning ümbrusrõhu põhjal välja kastepunkti temperatuuri. Kui temperatuur langeb mingil pealispinnal alla kastepunkti temperatuuri, siis moodustub pealispinnale kondensaat (vesi). Kastepunkti temperatuur5

15 Kivipuit, ksüloliit 16 Polüstüreen, stüropor 17 Pehmed kiudplaadid puit, bituumen 18 Tsementseotisega laastplaat 19 Põletatud tellis

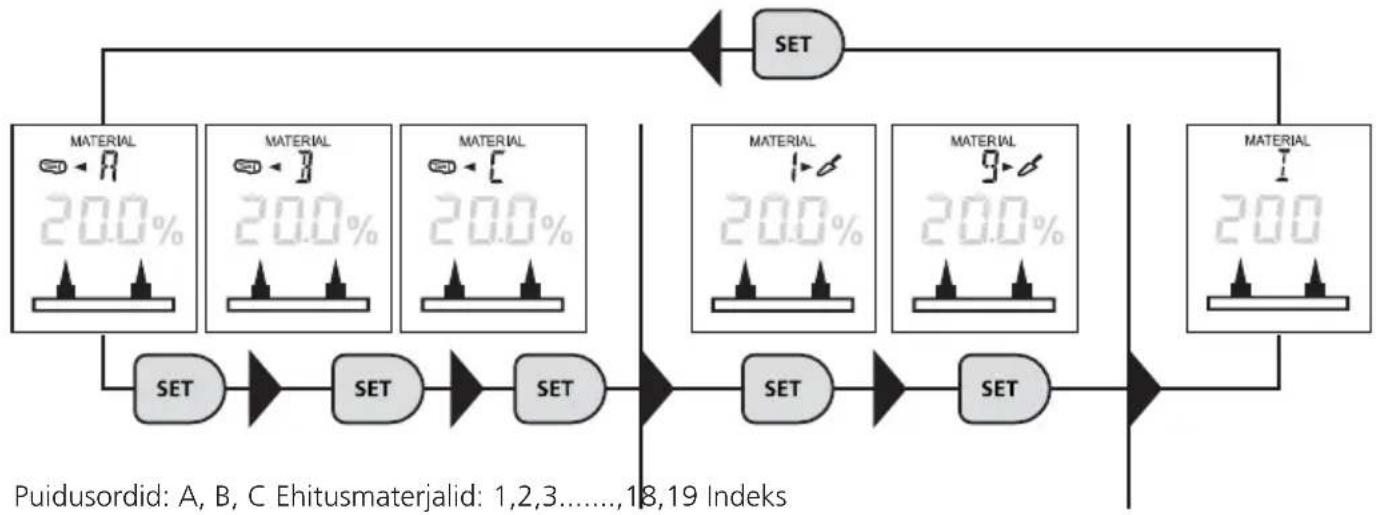

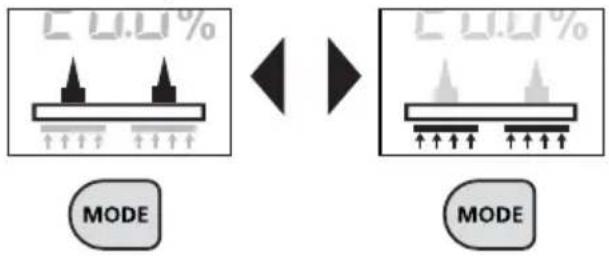

Tsementpõrandasegu Ardurapid 9 Anhüdriit-põrandasegu 10 Elastizel-põrandasegu 11 Kipspõrandasegu 12 Puittsementpõrand 13 Lubjamört KM 1/3 14 Tsementmört ZM 1/3 Mõõtmismeetodi valimine Mõõteseade on varustatud kahe erineva mõõtmismeetodiga. Takistusliku mõõtmismeetodiga mõõtmine toimub mõõteotsakute kaudu, kapatsitiivsel mõõtmismeetodil kasutatakse seadme alaküljel asuvaid puutepindu. Klahviga „MODE“ lülitatakse mõlema mõõtmismeetodi vahel ümber. Takistus Kapatsitiivne Takistuslik mõõtmismeetod / materjali valimine Takistuslikul mõõtmismeetodil on saadaval erinevate puit- ja ehitusmaterjalide ning materjalist sõltumatu indeksmooduse valik. Indeks-mooduses läbiviidavad mõõtmised pole materjalipõhised või vastavalt materjalidele, mille jaoks on tunnuskõverad salvestamata. Valige klahvi „SET“ vajutades soovitud materjal välja. Puidu ja ehitusmaterjalide puhul väljavalitavad materjalid esitatud alljärgnevates tabelites punkti 7 või vastavalt punkt 8 all. Puidusordid: A, B, C Ehitusmaterjalid: 1,2,3.......,18,19 Indeks 1A Betoon C12 / 15 1B Betoon C20 / 25 1C Betoon C30 / 37 2 Gaasbetoon (kang)

Lubjaliivakivi, tihedus 1.9 4 Kipskrohv 5 Tsementpõrandasegu

Tsementpõrandasegu, bituumenlisand Takistusliku mõõtmismeetodi materjalide tabel

Takistusliku mõõtmismeetodi materjalide tabel

Puit ABC Väärisobehhepuu Abura Afseelia Pirnipuu Rannikterminaalia Brasiilia araukaaria Pöök Dahoomapuu Eebenipuu Punane tamm Valge tamm Saar Amarellopuu Ameerika saar Mandžuuria saar Hõbepappel Hikkoripuu Ilombapuu Tabebuia Klorofoora Pärn Ameerika pärn Valge hikkoripuu Vääriskukkurpuu Muskaadipuu Okuumea Dalbergia Brasiilia dalbergia Punane pöök Punane tamm Tiikpuu Paju Valge tamm Seeder Mehhiko küpress Papp Tolapuu Vaher Lepp Hiidküpress Loitpuu Andirooba-karaapa Pappel Balsapuu Guajaana tiikpuu Puiseerika Sebrapuu Kask Veripuu Virgiinia kadakas Harilik valgepöök Kampetše veripuu Kanaripuu Kapokipuu Makoreepuu Ebatsuuga Tamm Harilik tamm, kivitamm Pagoodipuu Sanglepp, must lepp Saar Kuusk Harilik saar Kollane kask Kollane mänd Hiiepöök Hõbepappel Hikkoripuu – pappel Testulea gabonensis Ilulehik Ääriseukalüpt Jalakas Erivärviline eukalüpt Harilik kastanipuu, harilik hobukastan Vandliranniku kaaja, Päris-mahagonipuu Mänd Kirsipuu Omu-sargapuu Lehis Limba-terminaalia Päris-mahagonipuu Makoreepuu Melêze Pappel (kõik) Ploomipuu Piinia Sandlipuu Jalakas Merimänd Punaselehine tamm Kivitamm Palsam-tolapuu Tolapuu Pähklipuu Hiigelelupuu Seeder Mägivaher Valge kask Harilik valgepöök Hõbepappel Seedermänd Suurehambaline haab Kreegipuu Vahemere küpress Kõvapapp Puitkiust isolatsiooniplaadid Puitkiust kõvad plaadid Kauramin-laastplaadid Paber Tekstiil Kõrge afrormosia Brasiilia kautšukipuu Imbuiapuu Aafrika afrormosia Pisarapuu Harilik tolapuu, punane tolapuu Korgipuu Melamiin-laastplaadid Fenoolvaik-laastplaadid9

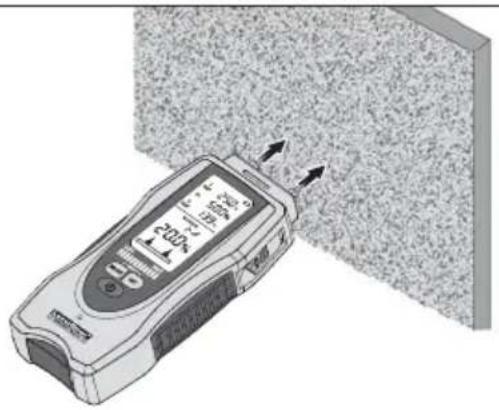

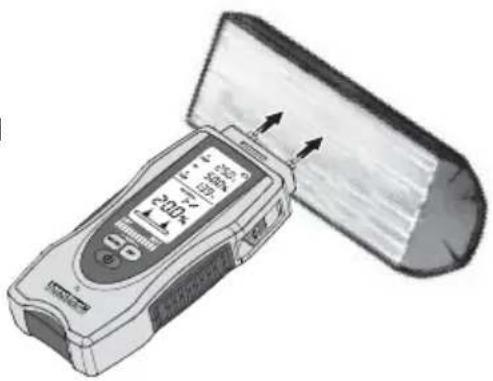

Takistuslik mõõtmismeetod / materjaliniiskuse mõõtmine Veenduge, et mõõdetavas kohas ei jookseks varustusjuhtmeid (elektrijuhtmed, veetorud ...) ega esineks metalset aluspinda. Pistke mõõteelektroodid võimalikult sügavale mõõdetavasse materjali, aga ärge lööge kunagi mõõdetava materjali sisse jõuga, sest seade võib seetõttu kahjustada saada. Eemaldage mõõteriist alati vasakule-paremale liigutades. Mõõtevigade minimeerimiseks viige mitmes erinevas kohas läbi võrdlevaid mõõtmisi. Vigastusoht teravate mõõteelektroodide tõttu. Monteerige mittekasutamise ja transportimise korral alati kaitsekork peale. Mõõdetav koht peaks olema töötlemata ja vaba okstest, mustusest ja vaigust. Mõõtmisi ei tohiks viia läbi otsmikukülgedel, sest seal kuivab puit kõige kiiremini ja seetõttu on mõõtmistulemused väärad. Viige läbi mitmeid võrdlevaid mõõtmisi. Oodake, kuni %-sümbol lõpetab vilkumise ja põleb püsivalt. Alles siis on mõõteväärtused stabiilsed. Tuleb silmas pidada, et erineva materjalikoostisega seinte (pindade) või ka ehitusmaterjalide erineva koosluse puhul võivad olla mõõtmistulemused väärad. Viige läbi mitmeid võrdlevaid mõõtmisi. Oodake, kuni %-sümbol lõpetab vilkumise ja põleb püsivalt. Alles siis on mõõteväärtused stabiilsed. Kapatsitiivne mõõtmismeetod / materjali valimine Kapatsitiivsel mõõtmismeetodil on saadaval kahe erineva puidurühma ning materjalist sõltumatu indeksmooduse valik. Indeks- mooduses läbiviidavad mõõtmised pole materjalipõhised või vastavalt materjalidele, mille jaoks on tunnuskõverad salvestamata. Valige klahvi „SET“ vajutades soovitud materjal välja. Väljavalitavad puidurühmad on esitatud alljärgnevas tabelis punkti 11 all. Mineraalsed ehitusmaterjalid Puit Puidusordid: [S] Softwood, [H] Hardwood Indeks

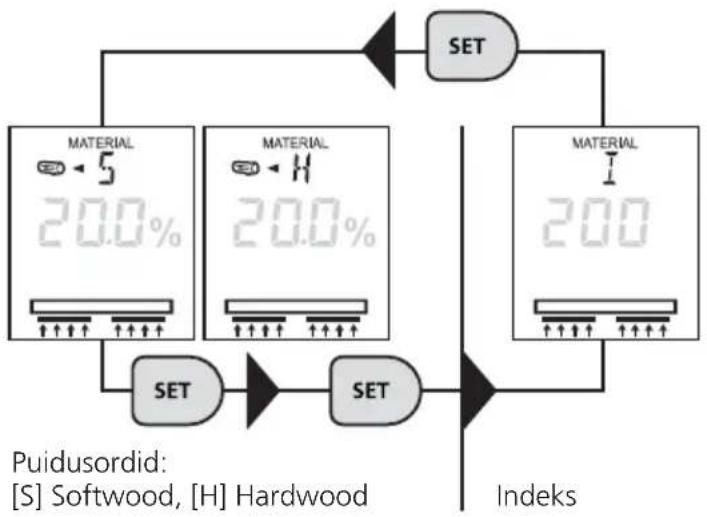

Kapatsitiivse mõõtmismeetodi materjalide tabel

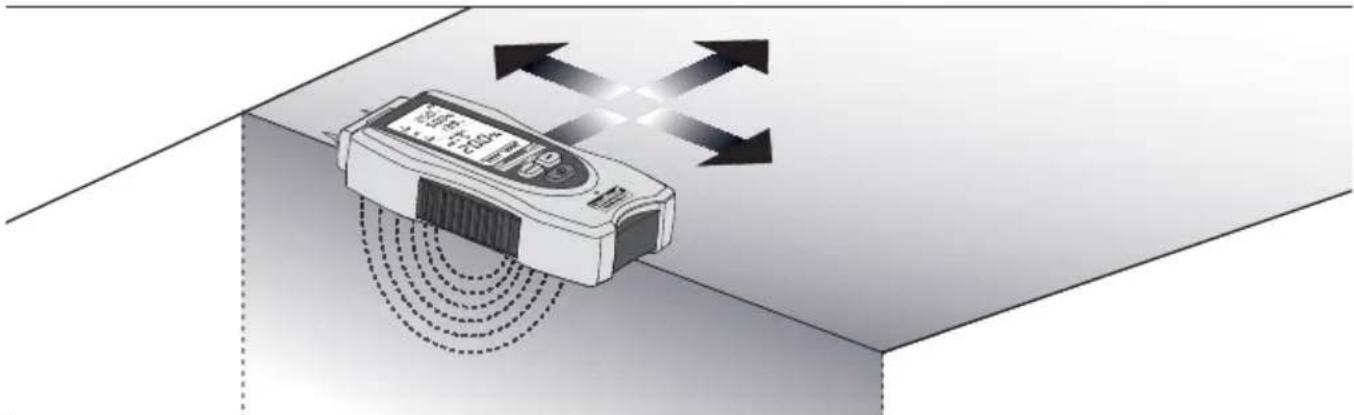

Softwood madala tihedusega puidud: nt kuusk, mänd, pärn, pappel, seeder, mahagon Hardwood kõrge tihedusega puidud: nt pöök, tamm, saar, kask – asetage elektrit juhtivad kummikontaktid täielikult mõõdetavale materjalile ja suruge hea kontakti saavutamiseks ühtlase ning kerge survega vastu – Mõõdetava materjali pealispind peab olema tolmu- ja mustusevaba. – Hoidke metallesemete suhtes 5 cm vahekaugust – Metalltorud, elektrijuhtmed ja terasarmatuur võivad võltsida mõõteväärtusi – Teostage mõõtmisi mitmes mõõtepunktis Materjalide erinevate omaduste ja koostiste tõttu tuleb järgida niiskuse kindlaksmääramisel spetsiifilisi rakendusjuhiseid: Puit: Mõõtmist tuleks teostada asendis seadme pikikülg puidukiudude jooksmise suunas paralleelselt. Mõõtesügavuseks on puidu puhul max 30 mm, mis varieerub erinevate puiduliikide tiheduste tõttu. Õhukeste puitplaatide mõõtmisel tuleks need võimalusel virnastada, sest vastasel juhul näidatakse liiga väikest väärtust. Püsivalt installeeritud või paigaldatud puitosade korral osalevad mõõtmisel ülesehitusest ja keemilisest töötlusest (nt värv) tingitult erinevad materjalid. Seetõttu tuleks vaadelda mõõteväärtusi üksnes suhtelistena. Sellest hoolimata on võimalik niiskuse jaotumise erinevusi ning võimalikke märgi kohti (nt isolatsiooni kahjustused) väga hästi lokaliseerida. Suurim täpsus saavutatakse materjali niiskusesisaldusel 6% … 30%. Väga kuiva puidu (< 6%) puhul tuvastatakse niiskuse ebaühtlane jaotumine, väga märja puidu (> 30%) puhul algab puidukiudude „üleujumine“. Orienteeruvad kasutuslikud väärtused puidu suhtelise niiskusesisalduse [%] alusel: – kasutus välispiirkonnas: 12% … 19% – kasutus kütmata ruumides: 12% … 16% – köetud ruumides (12 °C … 21 °C): 9% … 13% – köetud ruumides (> 21 °C): 6% … 10% Näide: 1 kg märja puidu niiskusesisaldus on 100% = 500 g vett. Rakendusjuhised

Materjali niiskusesisalduse määramine

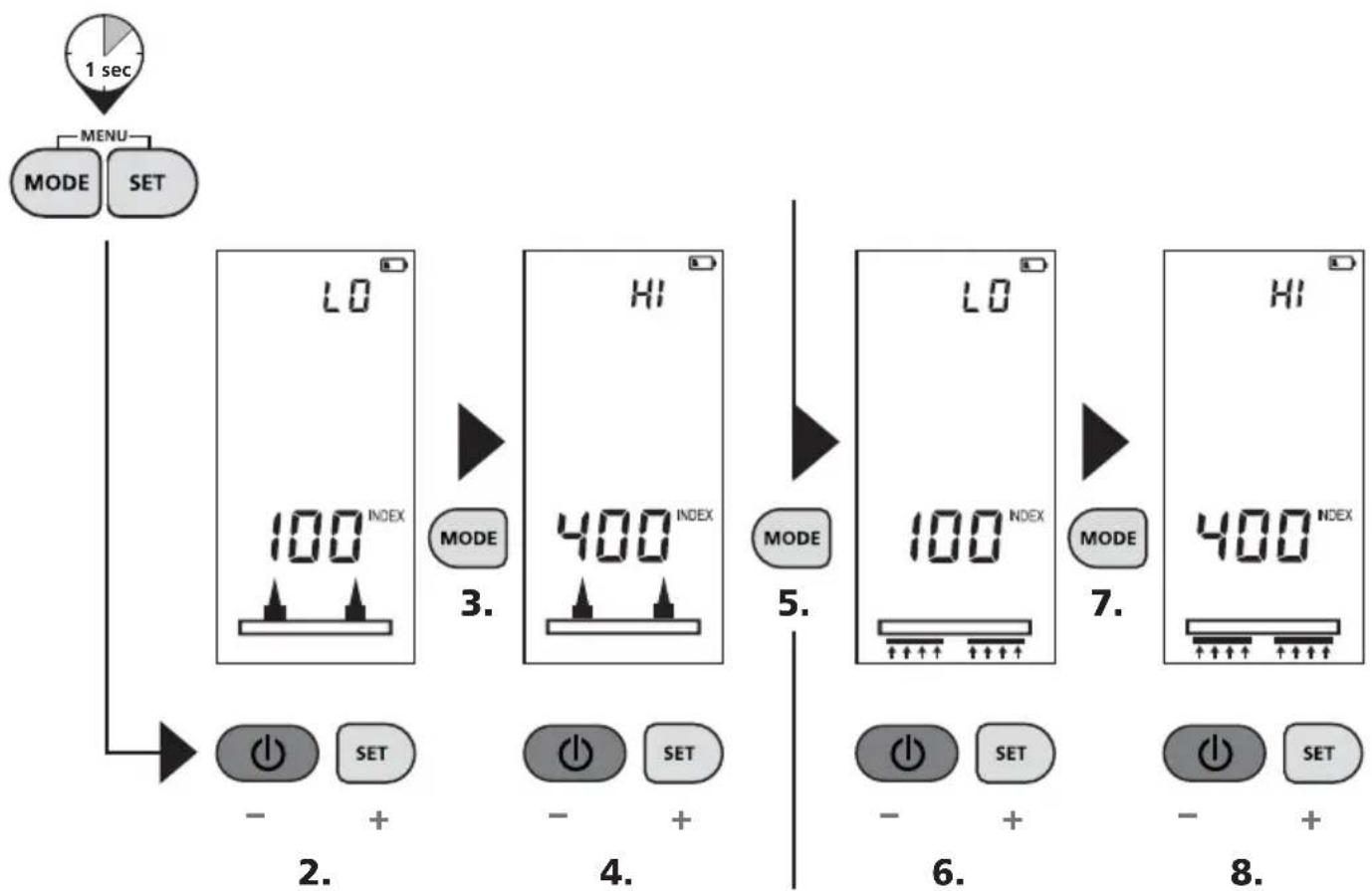

Indeks-moodus on ette nähtud võrdlevate mõõtmiste abil niiskuse kiireks tuvastamiseks ilma materjaliniiskuse % vahetult väljastamata. Väljastatud väärtus (0 kuni 1000) on indekseeritud väärtus, mis kasvava materjaliniiskuse puhul suureneb. Indeks-mooduses läbiviidavad mõõtmised on materjalist sõltumatud või vastavalt materjalide jaoks, mille puhul pole tunnuskõveraid salvestatud. Võrdlevate mõõtmiste käigus üksteisest tugevasti kõrvalekalduvate väärtuste korral saab niiskustingimused materjalis kiiresti lokaliseerida. Märja/kuiva LED-indikaator on programmeeritud vastava materjali tunnusjoone peale nii, et LEDidega antakse täiendavat teavet selle kohta, kas materjal tuleks liigitada kuiva, niiske või märja hulka. Materjalist sõltumatu indeksmooduse väärtused väljastatakse seevastu neutraalsel skaalal, mille väärtus suureneb koos niiskuse tõusuga. „Kuiva“ ja „märja“ lõppväärtuste deÖ neerimisega saab LED-indikaatori spetsiaalselt indeksmooduse jaoks ette programmeerida. „Kuiva“ ja „märja“ jaoks kindlaksmääratud väärtuste vaheline diferentsväärtus arvutatakse 12 LEDi jaoks vastavalt ümber. Märja/kuiva läviväärtuste seadmine indeksmooduses

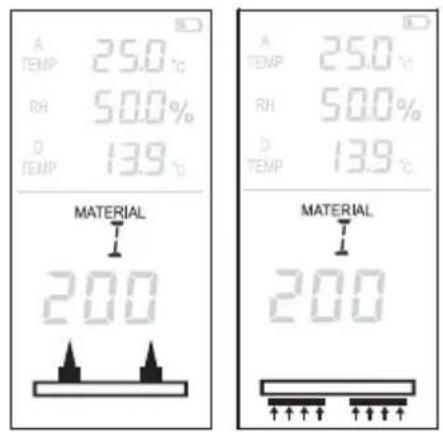

Indeks-moodus Indeks-moodust saab kasutada nii takistusliku mõõtmismeetodi kui ka kapatsitiivse mõõtmismeetodiga. Indeks-mooduse seadistamiseks vrdl etappi 6 või 10.MultiWet-Master

Peale materjali suhtelise õhuniiskuse numbrilise mõõteväärtuse [%] näidiku pakub LED-näidik täiendavat materjalist sõltuvat niiskusehinnangut. Koos suureneva niiskusesisaldusega muutub vasakult paremale ka LED-näidik. 12-kohaline LED-näidik on jaotatud 4-ks roheliseks (kuiv), 3-ks kollaseks (niiske) ja 5-ks punaseks (märg) segmendiks. Märja materjali puhul kõlab lisaks sellele akustiline signaal.„Kuiva“ hulka liigitamine tähendab, et materjalid on saavutanud köetavas ruumis tasakaaluniiskuse ja sobivad seega reeglina edasiseks töötlemiseks. roheline = kuiv kollane = niiske punane = märg Märg/kuiv LED-näidik Suhteline materjaliniiskus sõltub materjali temperatuurist. Seade kompenseerib automaatselt erinevaid materjalitempera-tuure ümbrustemperatuuri mõõtes ja seda internse arvutamise jaoks kasutades.Mõõteseade pakub mõõtmistäpsuse suurendamiseks samuti võimalust materjali temperatuuri manuaalselt ette seadistada. Seda väärtust ei salvestata ning tuleb seadme igakordse sisselülitamise käigus uuesti ette seadistada. Materjalitemperatuuri kompensatsioon Ümbrustemperatuuri ja materjalikompensatsiooni saab vastavalt ühikutes °C või °F ette seadistada. See seadistus salvestatakse püsivalt. Temperatuuriühiku etteseadistamine19 1 sec 7 x 6 x

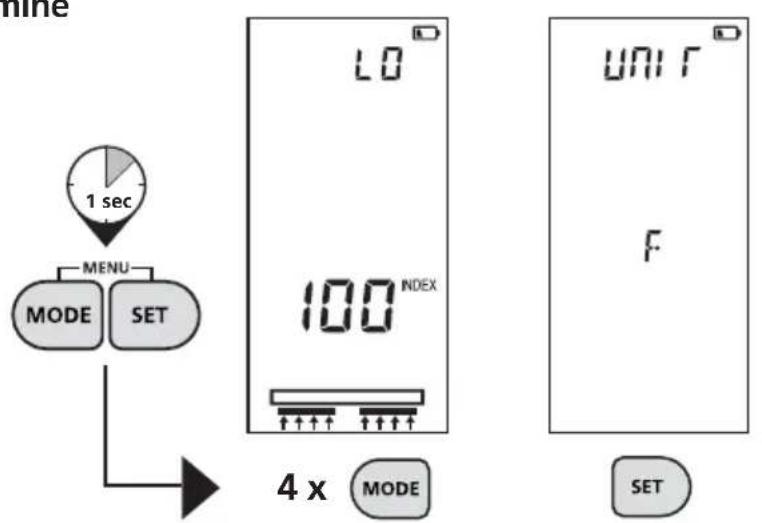

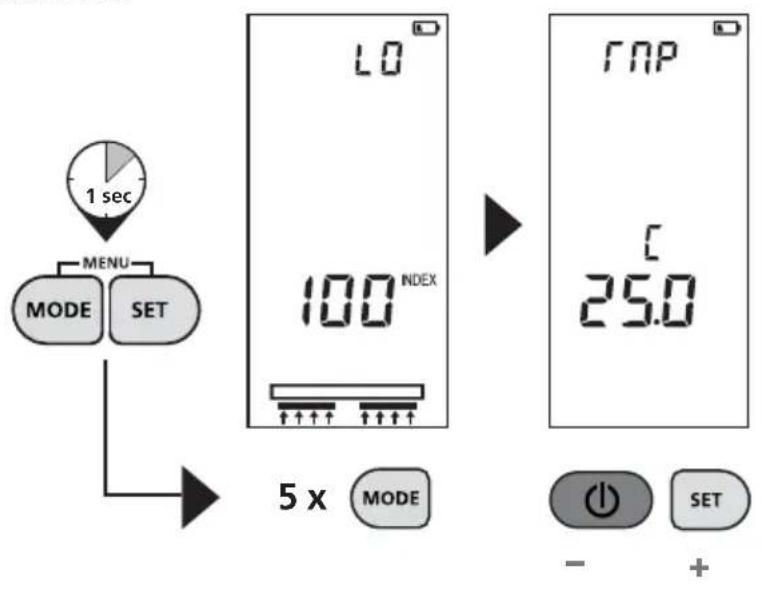

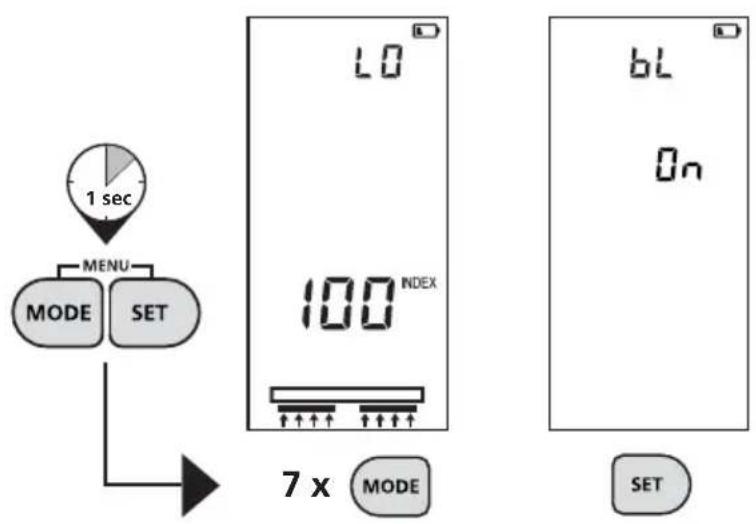

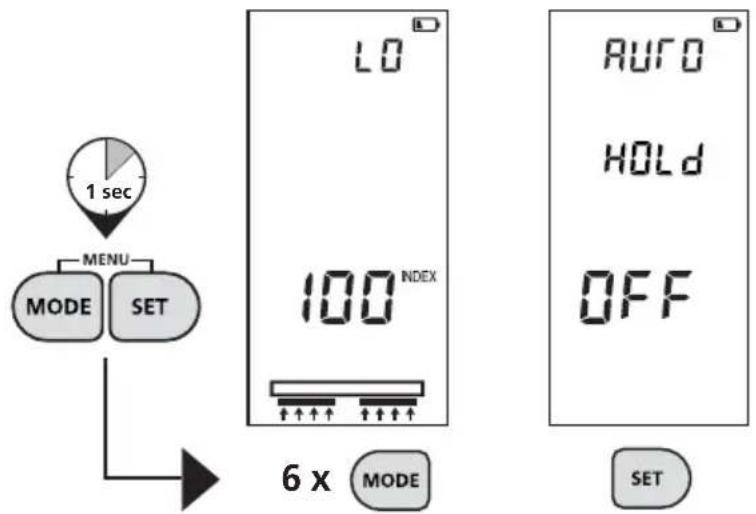

AUTO: Displeivalgustus lülitub inaktiivsuse korral välja ning mõõtmisprotseduu- ride puhul automaatselt sisse tagasi. ON: Displeivalgustus on püsivalt sisse lülitatud OFF: Displeivalgustus on püsivalt välja lülitatud See seadistus salvestatakse püsivalt. LCD-taustavalgustus Auto-Hold-funktsioon Pärast seadme mõõdetavast materjalist välja- tõmbamist säilitatakse viimast mõõteväärtust automaatselt u 5 sekundit. Mainitud aja- vahemikul LEDid vilguvad ja näitavad viimati kindlaksmääratud mõõteväärtust. LED-valgustuse jaoks saab teha 3 erinevat seadistust: EnesetestimisfunktsioonMultiWet-Master

Sügavuselektroodide kasutamine

1. Ümar sissepistetav sügavuselektrood (isoleerimata, ø 2 mm)

niiskuse mõõtmiseks ehitus- ja isolatsioonimaterjalides või mõõtmiseks vuukide või vuugiristide kohal.

2. Ümar sissepistetav sügavuselektrood (isoleeritud, ø 4 mm)

niiskuse mõõtmiseks kaetult paiknevate ehitusdetailide tasanditel mitmekihilistes seina- või laekonstruktsioonides.

3. Harjaga sissepistetav sügavuselektrood

niiskuse mõõtmiseks homogeenses ehitusmaterjalis. Kontakt toimib harjapea kaudu.

4. Lame sissepistetav sügavuselektrood (isoleeritud, 1 mm lame)

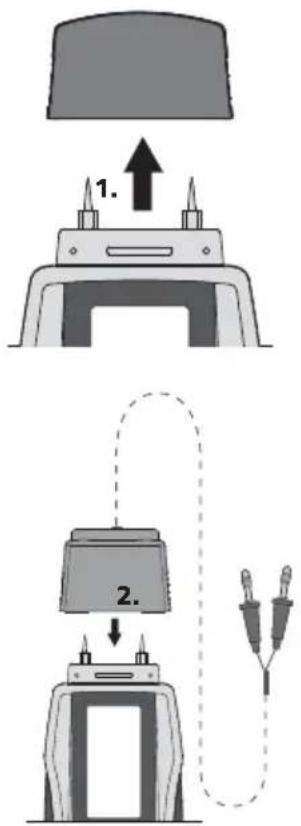

niiskuse suunatud mõõtmiseks kaetult paiknevate ehitusdetailide tasanditel mitmekihilistes seina- või laekonstruktsioonides. Elektroode saab nt servariba või seinakatete ülemineku kaudu sisse juhtida. Sügavuselektroodide kasutamine Puuravade vahekaugus peaks olema 30 ja 50 mm vahel ning harielektroodide jaoks ø 8 mm. Sulgege ava pärast puurimist ja oodake u. 30 minutit, et puurimisel tekkinud soojuse tõttu aurustunud niiskus taas oma algse väärtuse saavutaks. Vastasel juhul võivad olla mõõteväärtused väärad. Sügavuselektroodide külgeühendamine ühenduskaabliga (toote-nr 082.026A)

Talitlus ja tööohutus on tagatud üksnes juhul, kui mõõteriista kasutatakse andmetes esitatud klimaatilistes tingimustes ning otstarbel, mille tarvis see konstrueeriti. Mõõtetulemuste hindamine ja neist tulenevad meetmed kuuluvad olenevalt vastavast tööülesandest kasutaja vastutuse alla.

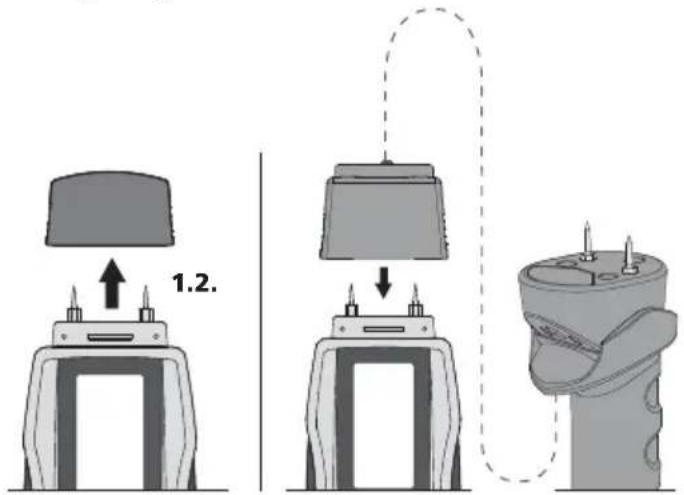

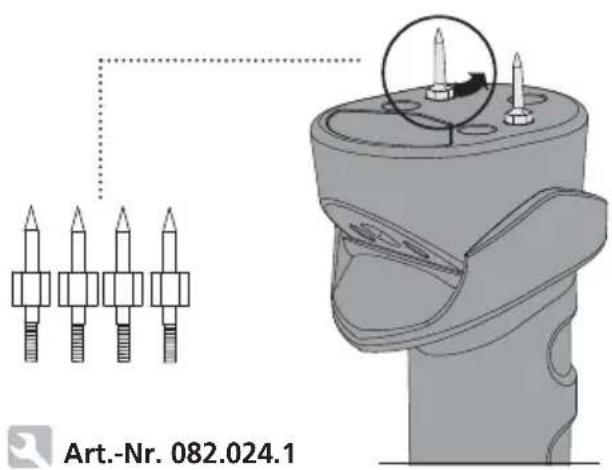

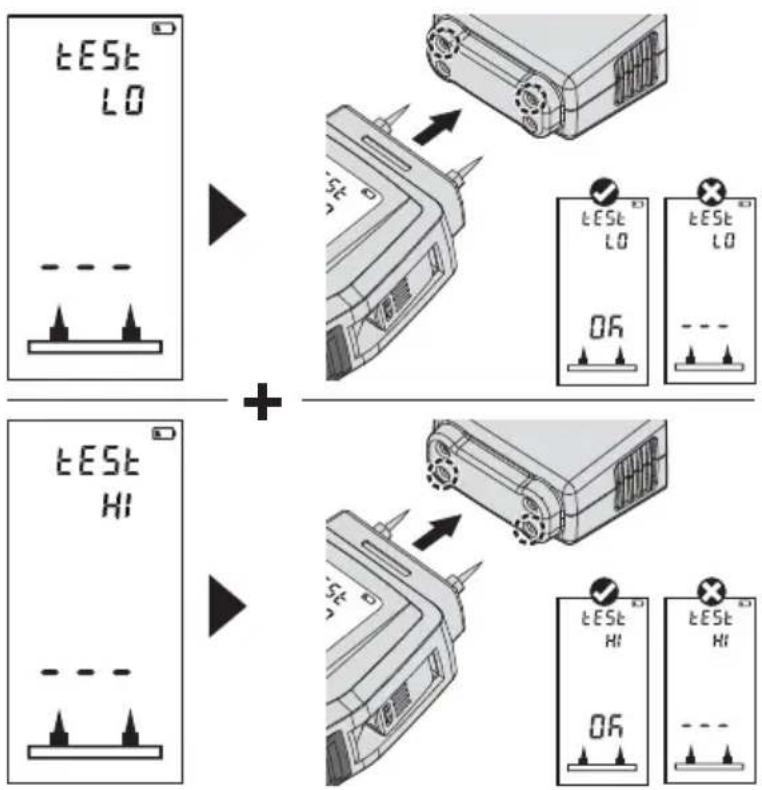

Eksternne käsielektrood sobib kõikide puidusortide ja pehmete ehitusmaterjalide jaoks. Enesetestimisfunktsiooni saab viia läbi ka eksternse käsielektroodiga (võrdle etapp 21). Jälgige, et ühenduskork on MultiWet-Master-iga kindlalt ühendatud. Hoidke mittekasutamise korral käsielektroodi alati transpordikohvris, et vältida teravatest mõõteelektroodidest põhjustatavaid vigastusi. Eksternse käsielektroodi (toote-nr 082.024) külgeühendamine Mõõtetippude väljavahetamineMultiWet-Master

Õigus tehnilisteks muudatusteks. 10.11 Tehnilised andmed Ruumikliima mõõtmine Ümbrustemperatuuri mõõtepiirkond / täpsus -10 °C … 60 °C / ± 2°C Suhtelise õhuniiskuse mõõtepiirkond / täpsus 20% … 90% rH / ± 3% Kastepunkti näidik -20 °C … 60 °C Suhtelise õhuniiskuse resolutsioon ± 1% Kastepunkti resolutsioon 1 °C Takistuslik mõõtmismeetod Mõõtmisprintsiip Materjaliniiskuse mõõtmine integreeritud elektroodidega; 3 puidurühma, 19 ehitusmaterjali, indeks-moodus, enesetestifunktsioon Mõõtepiirkond / täpsus Puit: 0…30% / ± 1%, 30…60% / ± 2%, 60…90% / ± 4% Muud materjalid: ± 0,5% Kapatsitiivne mõõtmismeetod Mõõtmisprintsiip Kapatsitiivne mõõtmine integreeritud kummielektroodidega Mõõtepiirkond / täpsus Pehme puit (Softwood): 0%…52% / ± 2% (6%…30%) Kõva puit (Hardwood): 0%…32% / ± 2% (6%…30%) Töötemperatuur 0 °C ... 40 °C Ladustamistemperatuur -20 °C ... 70 °C Voolutoide Tüüp 9V E plokk, tüüp 6LR22 Kaal 185 g ELi nõuded ja utiliseerimine Seade täidab kõik nõutavad normid vabaks kaubavahetuseks EL-i piires. Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada. Edasised ohutus- ja lisajuhised aadressil: www.laserliner.com/info1 2
