ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 080.955A Laserliner

Ηλεκτρονικός ανιχνευτής μετάλλου και ηλεκτροφόρων αγωγών. Tο CombiFinder Plus διαθέτει οθόνη υγρών κρυστάλλων LCD με καθοδήγηση χειριστή. Έτσι μπορείτε να χειρίζεστε τη συσκευή απλά και με ασφάλεια. Ακουστικά και οπτικά σήματα για την εύρεση αντικειμένων διευκολύνουν επιπλέον τον χειρισμό, παρέχοντας μεγάλη λειτουργική ασφάλεια. Auto-Calibration Η αυτόματη βαθμονόμηση ξεκινά κατά τη METAL- και AC-SCAN μέτρηση αμέσως μετά την ενεργοποίηση της συσκευής όπως επίσης και ύστερα από αλλαγή της λειτουργίας μέτρησης. Κατά τη διάρκεια της βαθμονόμησης εμφανίζεται στην οθόνη η λέξη „CAL“. Κατά τη διαδικασία αυτή μη μετακινείτε τη συσκευή. Όταν εμφανιστεί „CAL OK“ στην οθόνη, μπορείτε να ξεκινήσετε με την αναζήτηση. Auto-Cal Plus Εφόσον βρεθεί ένα αντικείμενο, πραγματοποιείται κατά τη METAL-SCAN μέτρηση άλλη μία αυτόματη βαθμονόμηση. Με τον τρόπο αυτό διευκολύνεται ο περιορισμός των αντικειμένων μέτρησης και η προσαρμογή της συσκευής σε διάφορες επιφάνειες. Λειτουργία METAL- και AC-SCAN Πράσινο = Μέταλλο ή αγωγός υπό τάση είναι πολύ κοντά Κόκκινο = Μέταλλο ή βρέθηκε αγωγός

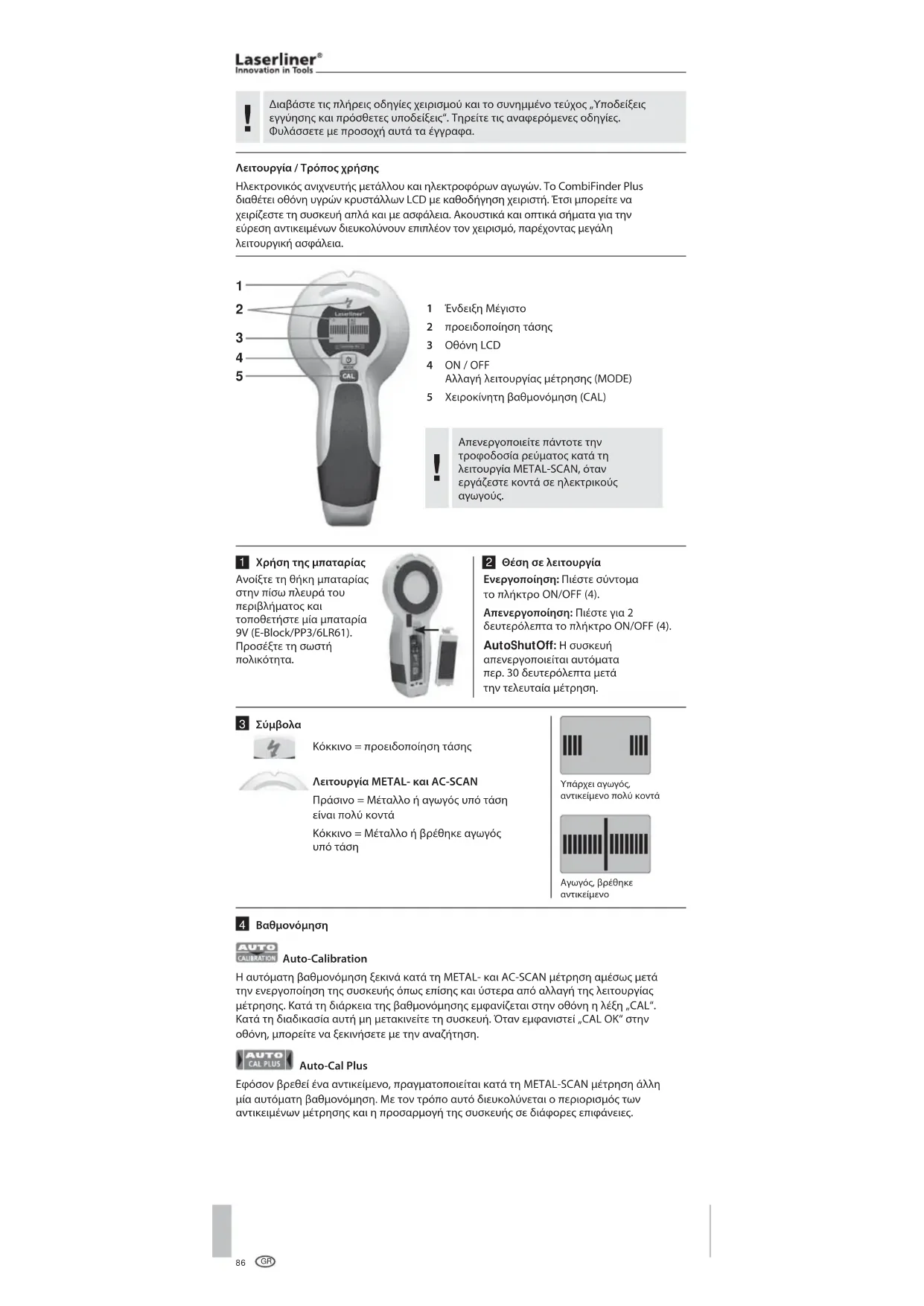

Διαβάστε τις πλήρεις οδηγίες χειρισμού και το συνημμένο τεύχος „Υποδείξεις εγγύησης και πρόσθετες υποδείξεις“. Τηρείτε τις αναφερόμενες οδηγίες. Φυλάσσετε με προσοχή αυτά τα έγγραφα.

Λειτουργία / Τρόπος χρήσης

Ένδειξη Μέγιστο προειδοποίηση τάσης Οθόνη LCD ON / OFF Αλλαγή λειτουργίας μέτρησης (MODE) Χειροκίνητη βαθμονόμηση (CAL) Απενεργοποιείτε πάντοτε την τροφοδοσία ρεύματος κατά τη λειτουργία METAL-SCAN, όταν εργάζεστε κοντά σε ηλεκτρικούς

Ανοίξτε τη θήκη μπαταρίας στην πίσω πλευρά του περιβλήματος και τοποθετήστε μία μπαταρία 9V (E-Block/PP3/6LR61). Προσέξτε τη σωστή πολικότητα. Χρήση της μπαταρίας Ενεργοποίηση: Πιέστε σύντομα το πλήκτρο ΟΝ/ΟFF (4). Απενεργοποίηση: Πιέστε για 2 δευτερόλεπτα το πλήκτρο ΟΝ/ΟFF (4). AutoShutOff: Η συσκευή απενεργοποιείται αυτόματα περ. 30 δευτερόλεπτα μετά την τελευταία μέτρηση. Θέση σε λειτουργία Βαθμονόμηση Κόκκινο = προειδοποίηση τάσης

Υπάρχει αγωγός, αντικείμενο πολύ κοντά Αγωγός, βρέθηκε αντικείμενο Manual_CombiFinder-Plus_Rev.1212.indd 86 08.01.13 11:45CombiFinder Plus

Πιέστε σύντομα το πλήκτρο κατάστασης λειτουργίας (4). METAL-SCAN: Εύρεση μετάλλου σε όλα τα μη μεταλλικά υλικά AC-SCAN: Εντοπισμός ρευματοφόρων αγωγών άμεσα κάτω από μη μεταλλικές επενδύσεις Επιλογή λειτουργίας μέτρησης Η συσκευή και ο τοίχος πρέπει να βρίσκονται σε επαφή κατά τη διάρκεια της βαθμονόμησης (με εξαίρεση τη βαθμονόμηση στον αέρα) καθώς επίσης και σε όλη τη διάρκεια των μετρήσεων. Επίσης θα πρέπει το χέρι σας να βρίσκεται επάνω στη συσκευή.

Η συσκευή εντοπίζει καλυμμένα μέταλλα σε όλα τα μη μεταλλικά υλικά π.χ. πέτρα, σκυρόδεμα, κονία, ξύλο, γυψοσανίδες, αεροσκυρόδεμα, κεραμικά και ορυκτά δομικά υλικά. – Επιλέξτε METAL-SCAN (πλήκτρο 4). – Μόλις αλλάξει το CAL σε CAL OK μπορείτε να μετακινήσετε τη συσκευή. – MOVE: Κινήστε τη συσκευή αργά πάνω από την επιφάνεια. Μέτρηση METAL-SCAN Συμβουλή 1: Μεταξύ των δύο σημαδιών είναι το κέντρο του μεταλλικού αντικειμένου. Λόγω της υψηλής ευαισθησίας μέτρησης, τα παχιά μεταλλικά αντικείμενα παρουσιάζονται φαρδύτερα από την πραγματικότητα. Μετακινήστε ξανά τη συσκευή πάνω από το αντικείμενο μέτρησης που βρήκατε, βλ. γραφική απεικόνιση Β. Η συσκευή βαθμονομείται τότε αυτομάτως. Η χειροκίνητη βαθμονόμηση θα πρέπει να εκτελείται κοντά στη θέση που βρέθηκε τελευταία, βλ. γραφική απεικόνιση C. Επαναλάβετε τη διαδικασία αν χρειαστεί. Χειροκίνητη βαθμονόμηση Πιέζοντας το πλήκτρο CAL (5) πραγματοποιείται χειροκίνητη βαθμονόμηση της συσκευής. Με τον τρόπο αυτό μπορείτε να ξεκινήσετε πάλι μία μέτρηση ή να περιορίσετε με μεγαλύτερη ακρίβεια τα αντικείμενα μέτρησης. Για να επιτευχθεί η μέγιστη ευαισθησία της συσκευής, κρατήστε τη συσκευή στον αέρα κατά τη βαθμονόμηση. Περιορισμός του αντικειμένου μέτρησης με επανειλημμένη προσέγγιση Χειροκίνητη βαθμονόμηση Manual_CombiFinder-Plus_Rev.1212.indd 87 08.01.13 11:4588

Συμβουλή 1: Η χειροκίνητη βαθμονόμηση θα πρέπει να εκτελείται κοντά στη θέση που βρέθηκε τελευταία, βλ. γραφική απεικόνιση B/C. Επαναλάβετε τη διαδικασία αν χρειαστεί. Συμβουλή 2: Λόγω στατικού φορτίου, είναι δυνατό υπό συνθήκες να ανιχνευθούν ηλεκτρικά πεδία πλευρικά της πραγματικής θέσης αγωγών. Μεταβιβάζετε αυτό το φορτίο, ακουμπώντας το ελεύθερο χέρι σας στον τοίχο. Συμβουλή 3: Εργάζεστε αργά, καθώς η τριβή ενδέχεται να δημιουργήσει φορτίο παρεμβολής. Χειροκίνητη βαθμονόμηση Περιορισμός του αντικειμένου μέτρησης με επανειλημμένη

Χειροκίνητη βαθμονόμηση Αναγνώριση ρευματοφόρων αγωγών άμεσα κάτω από το επίχρισμα ή κάτω από ξύλινες και λοιπές μη μεταλλικές επενδύσεις. Οι ρευματοφόροι αγωγοί δεν αναγνωρίζονται σε τοίχους ξηράς δόμησης με μεταλλικά προφίλ στερέωσης γυψοσανίδων. – Επιλέξτε AC-SCAN (πλήκτρο 4). – Μόλις αλλάξει το CAL σε CAL OK μπορείτε να μετακινήσετε τη συσκευή. – MOVE: Κινήστε τη συσκευή αργά πάνω από την επιφάνεια. Μέτρηση AC-SCAN Συμβουλή 2: Σημαντική είναι η αρχική θέση: Τοποθετήστε τη συσκευή σε ένα σημείο, πίσω από το οποίο δεν υπάρχει μέταλλο. Διαφορετικά θα εμφανιστεί ένα σφάλμα (ERROR). Αντιμετώπιση σφάλματος: Μετακινήστε τη συσκευή μερικά εκατοστά πέρα από το τρέχον σημείο και ξεκινήστε ξανά τη μέτρηση. Συμβουλή 3: Σε απαιτητικές εφαρμογές, π.χ. σε σίδηρος με εξογκώματα, ανιχνεύστε την επιφάνεια και οριζόντια και κάθετα. Συμβουλή 4: Επιπλέον, μπορούν να ανιχνευθούν εύκαμπτοι επιδαπέδιοι και επίτοιχοι σωλήνες θέρμανσης που περιέχουν μεταλλική μεμβράνη και βρίσκονται κοντά στην επιφάνεια. Δοκιμάστε αυτήν τη λειτουργία σε σημεία όπου γνωρίζετε τη διαδρομή ενός

Συμβουλή 5: Προς αποτροπή βλαβών κατά τη διάρκεια της διαδικασίας ανίχνευσης κρατάτε το ελεύθερο χέρι σας ή λοιπά αντικείμενα τουλάχιστον 15 cm μακριά από τη συσκευή. Συμβουλή 6: Η συσκευή ανιχνεύει μόνο το εξωτερικό άκρο των μεταλλικών κατασκευών, οι οποίες είναι ενδεχ. τοποθετημένες γύρω από πόρτες, παράθυρα και γωνίες. Κατόπιν ανιχνεύστε την άλλη άκρη της μεταλλικής κατασκευής. Σύρετε προς το πλάι τη συσκευή πάνω από τον τοίχο. Μόλις εμφανιστεί η ένδειξη Μεγ., σημαίνει ότι φθάσατε στο άκρο της μεταλλικής κατασκευής. Συμβουλή 7: Βεβαιωθείτε ότι έχει όντως ανιχνευθεί ένα μεταλλικό αντικείμενο. Ελέγξτε εάν υπάρχουν άλλα μεταλλικά αντικείμενα και στις δύο πλευρές σε ίσες αποστάσεις, κατά κανόνα ανά 30, 40 ή 60 cm. Ελέγξτε επιπρόσθετα σε περισσότερα σημεία άμεσα από πάνω και από κάτω από το πρώτο σημείο που ανιχνεύθηκε, για το αν πρόκειται για μεταλλικό αντικείμενο. Συμβουλή 8: Σαγρέ οροφές: Η οροφή πρέπει να καλύπτεται με ένα προστατευτικό χαρτόνι. Σε αυτή την περίπτωση πραγματοποιήστε ανίχνευση με μέγιστη ευαισθησία της συσκευής, δηλ. βαθμονομήστε τη συσκευή στον αέρα. Υπόδειξη: Σε αντικείμενα που βρίσκονται σε μεγάλο βάθος μέσα στον τοίχο μπορεί η ένδειξη να είναι ασθενής. Manual_CombiFinder-Plus_Rev.1212.indd 88 08.01.13 11:45CombiFinder Plus

Η συσκευή διαθέτει φωτισό φόντου. Backlight Κανονισμοί ΕΕ και απόρριψη Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντό τη ΕΕ. Το παρόν προϊόν είναι ία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύφωνα ε την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών. Περαιτέρω υποδείξει ασφαλεία και πρόσθετε υποδείξει στην ιστοσελίδα: www.laserliner.com/info Με επιφύλαξη τεχνικών αλλαγών. 12.2012 Συβουλή 4: Εάν υποθέτετε ότι υπάρχουν αγωγοί αλλά δεν βρίσκετε κανέναν, αυτοί ενδέχεται να είναι θωρακισένοι σε κανάλια καλωδίων. Χρησιοποιήστε το METAL-SCAN, για να εντοπίσετε εταλλικά κανάλια καλωδίων. Συβουλή 5: Το έταλλο στου τοίχου (π.χ. εταλλικά προφίλ στερέωση γυψοσανίδων) εταφέρει ηλεκτρικά πεδία και παράγει έτσι παρασιτικέ τριβέ. Σε αυτή την περίπτωση αλλάξτε σε λειτουργία METAL-SCAN, προκειένου να βρείτε τον αγωγό. Συβουλή 6: Σηαντική είναι η αρχική θέση: Προκειένου να επιτευχθεί η έγιστη ευαισθησία, ξεκινήστε τη διαδικασία τοποθετώντα τη συσκευή ακριά από του ρευατοφόρου αγωγού. Υπόδειξη: Σε αντικείενα που βρίσκονται σε εγάλο βάθο έσα στον τοίχο πορεί η ένδειξη να είναι ασθενή. Μόνιη προειδοποίηση τάση σε η θωρακισένου αγωγού όλι αναγνωριστεί ένα ηλεκτρικό πεδίο. METAL-SCAN: προειδοποίηση τάσης Αγωγοί, που έχουν τοποθετηθεί σε βάθο εγαλύτερο των 40 mm, πιθανόν να ην πορούν να ανιχνευτούν.

Απενεργοποιείτε πάντοτε την τροφοδοσία ρεύατο, όταν εργάζεστε κοντά σε ηλεκτρικού αγωγού.

• Τεχνικά χαρακτηριστικά Περιοχή έτρηση AC 110 - 230V, 50 - 60 Hz Θεροκρασία λειτουργία 0°C p. 40
• °C (32°F p. 104
• °F) Θεροκρασία αποθήκη -20°C p. 70
• °C (-4°F °F) Παροχή ρεύατο 1 x 9V αλκαλική παταρία (τύπο 6LR 61) ιαστάσει (Π x Υ x Β) 85 mm x 180 mm x 38 mm Βάρο (ε παταρίε) 180 g βάθος μέτρησης Στοχευένο εντοπισό ετάλλου Ferro-Scan / Non-Ferro-Scan (METALSCAN) Έω 7,5 cm / έω 5 cm βάθο Στοχευένο εντοπισό ηλεκτροφόρων αγωγών ρεύατο (AC-SCAN) Έω 4 cm βάθο Εντοπισό η ηλεκτροφόρων αγωγών p. 158
