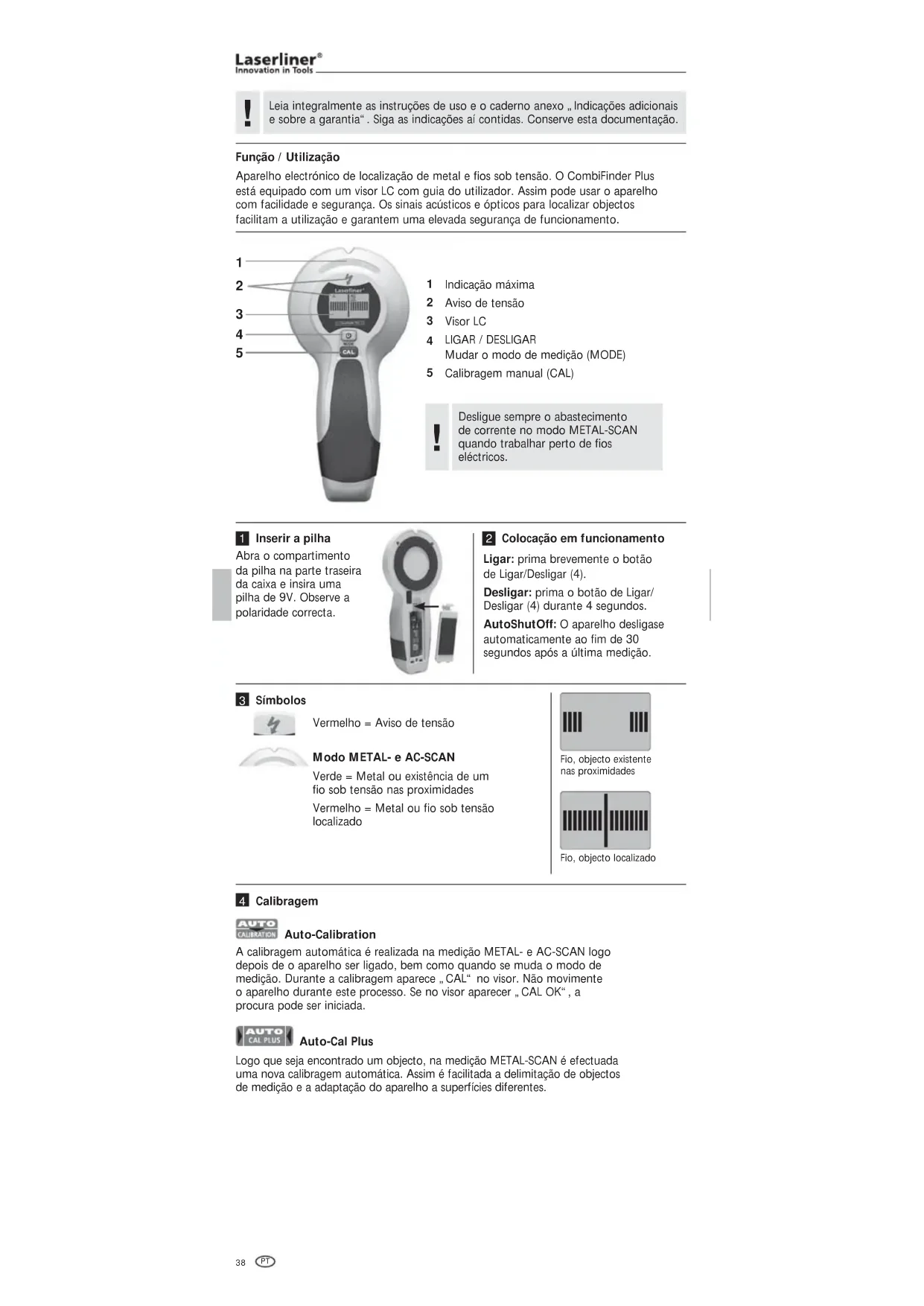

Aparelho electrónico de localização de metal e fios sob tensão. O CombiFinder Plus está equipado com um visor LC com guia do utilizador. Assim pode usar o aparelho com facilidade e segurança. Os sinais acústicos e ópticos para localizar objectos facilitam a utilização e garantem uma elevada segurança de funcionamento. Indicação máxima Aviso de tensão Visor LC LIGAR / DESLIGAR Mudar o modo de medição (MODE) Calibragem manual (CAL) Abra o compartimento da pilha na parte traseira da caixa e insira uma pilha de 9V. Observe a polaridade correcta. Inserir a pilha Ligar: prima brevemente o botão de Ligar/Desligar (4). Desligar: prima o botão de Ligar/ Desligar (4) durante 4 segundos. AutoShutOff: O aparelho desligase automaticamente ao fim de 30 segundos após a última medição. Colocação em funcionamento Auto-Calibration A calibragem automática é realizada na medição METAL- e AC-SCAN logo depois de o aparelho ser ligado, bem como quando se muda o modo de medição. Durante a calibragem aparece „CAL“ no visor. Não movimente o aparelho durante este processo. Se no visor aparecer „CAL OK“, a procura pode ser iniciada. Auto-Cal Plus Logo que seja encontrado um objecto, na medição METAL-SCAN é efectuada uma nova calibragem automática. Assim é facilitada a delimitação de objectos de medição e a adaptação do aparelho a superfícies diferentes. Calibragem Desligue sempre o abastecimento de corrente no modo METAL-SCAN quando trabalhar perto de fios eléctricos.

Vermelho = Aviso de tensão Modo METAL- e AC-SCAN Verde = Metal ou existência de um fio sob tensão nas proximidades Vermelho = Metal ou fio sob tensão localizado Símbolos Fio, objecto existente nas proximidades Fio, objecto localizado Leia integralmente as instruções de uso e o caderno anexo „Indicações adicionais e sobre a garantia“. Siga as indicações aí contidas. Conserve esta documentação.

Prima brevemente o botão de modo (4). METAL-SCAN: Localização de metal em todos os materiais não metálicos AC-SCAN: Localização de fios sob tensão directamente por baixo de revestimentos não metálicos Seleccionar o modo de medição O aparelho e a parede precisam de estar em contacto durante a calibragem (excepto na calibragem no ar), bem como durante todas as medições. Ao mesmo tempo, a mão deve ser mantida no aparelho.

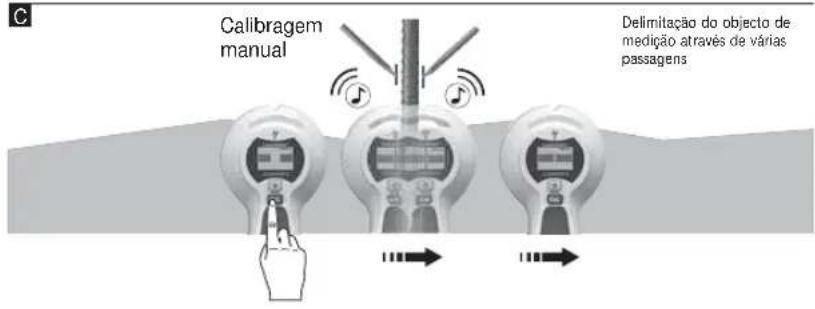

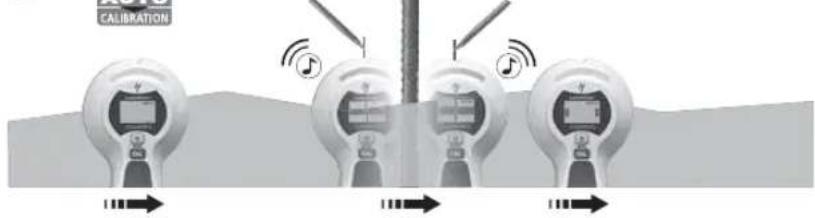

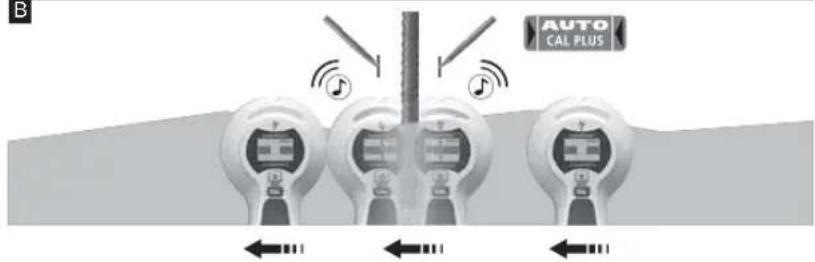

O aparelho detecta metal escondido em todos os materiais não metálicos, como p. ex. pedra, betão, betonilha, madeira, placas de gesso cartonado, betão poroso, materiais de construção de cerâmica e materiais de construção minerais. – Seleccione METAL-SCAN (tecla 4). – Logo que CAL mude para CAL OK, pode movimentar o aparelho. – MOVE: movimente lentamente o aparelho sobre a superfície. Medição METAL-SCAN Dica 1: A posição entre as duas marcações é o centro do objecto de metal. Através da sensibilidade de medição elevada, os objectos de metal espessos parecem mais largos do que são na realidade. Por isso, movimente novamente o aparelho pelo objecto de medição encontrado, consulte a imagem B. O aparelho é calibrado automaticamente. A calibragem manual deve ser realizada perto do sítio por último encontrado, consulte a imagem C. Em caso de necessidade, repita estes modos de procedimento. Calibragem manual Premindo o botão CAL (5), o aparelho é calibrado manualmente. Deste modo podem ser iniciadas medições novas e os objectos de medição podem ser delimitados com mais exactidão ainda. A sensibilidade máxima do aparelho é alcançada quando o aparelho é mantido no ar durante a calibragem. Delimitação do objecto de medição através de várias passagens Calibragem manual Manual_CombiFinder-Plus_Rev.1212.indd 39 08.01.13 11:3740

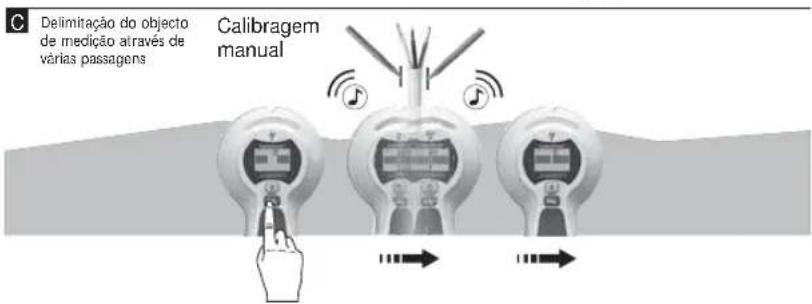

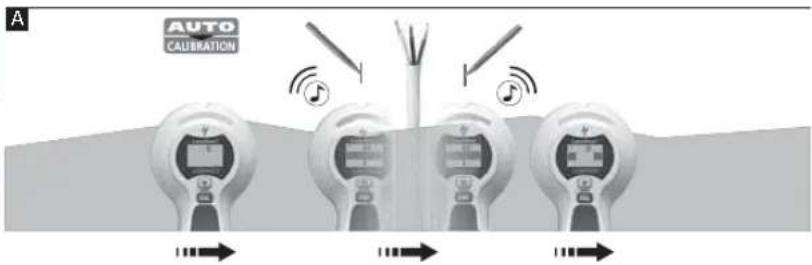

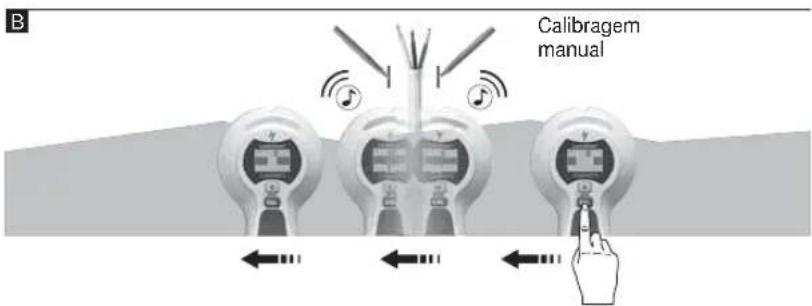

Dica 1: A calibragem manual deve ser realizada perto do sítio por último encontrado, consulte a imagem B/C. Em caso de necessidade, repita estes modos de procedimento. Dica 2: Devido à carga estática podem ser detectados campos eléctricos ao lado da posição real do fio. Coloque a mão que tem livre na parede para desviar a carga. Dica 3: Trabalhe devagar, uma vez que a fricção pode provocar uma carga eléctrica perturbadora. Calibragem manual Delimitação do objecto de medição através de várias passagens Calibragem manual Localização de fios sob tensão directamente por baixo de reboco ou painéis de madeira e outros revestimentos não metálicos. Fios sob tensão que se encontrem em paredes secas com montantes verticais de metal não são detectados. – Seleccione AC-SCAN (tecla 4). – Logo que CAL mude para CAL OK, pode movimentar o aparelho. – MOVE: movimente lentamente o aparelho sobre a superfície. Medição AC-SCAN Dica 2: A posição de partida é importante: coloque o aparelho num sítio atrás do qual não se encontre metal. Caso contrário é indicado um erro (ERROR). Correcção do erro: afastar o aparelho alguns centímetros do sítio actual e começar outra vez a medição. Dica 3: Em aplicações complicadas, p. ex. com aço ripado, explore a superfície tanto horizontal como verticalmente. Dica 4: Além disso, também pode ser possível detectar tubos flexíveis de aquecimento de pavimento e parede que tenham uma folha metálica e se encontrem perto da superfície. Teste esta função nos sítios onde conheça a posição dos tubos. Dica 5: Para evitar perturbações durante o processo de detecção, mantenha a mão que tem livre ou objectos pelo menos a 15 cm de distância do aparelho. Dica 6: O aparelho só detecta a borda exterior de construções de metal que, eventual- mente, se encontrem à volta de portas, janelas e cantos. A seguir, procure a outra borda da construção metálica. Deslize lateralmente o aparelho ao longo da parede. Quando a indicação máxima aparecer, isso significa que chegou à borda da construção metálica. Dica 7: Assegure-se de que detectou realmente um objecto de metal. Verifique também se há outros objectos de metal em ambos os lados a distâncias regulares, normalmente 30, 40 ou 60 cm. Adicionalmente, verifique em vários sítios directamente acima e abaixo do primeiro sítio detectado se se trata de um objecto de metal. Dica 8: Tectos com textura: o tecto precisa de ser coberto com um cartão protector. Aqui, procure com a máxima sensibilidade do aparelho, ou seja, calibre o aparelho no ar. Indicação: No caso de objectos que se encontrem numa parte muito profunda da parede, pode acontecer que não seja indicado um movimento completo. Manual_CombiFinder-Plus_Rev.1212.indd 40 08.01.13 11:38CombiFinder Plus

O aparelho tem uma iluminação de fundo. Backlight Disposições da UE e eliminação O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE. Este produto é um aparelho eléctrico e tem de ser recolhido e eliminado separadamente, conforme a Directiva europeia sobre aparelhos eléctricos e electrónicos usados. Mais instruções de segurança e indicações adicionais em: www.laserliner.com/info Sujeito a alterações técnicas. 12.2012 Dica 4: De supuser que há fios, mas não os encontrar, é possível que estes estejam protegidos em canais de cabos. Use METAL-SCAN para localizar canais de cabos de metal. Dica 5: Metais em paredes (p. ex. montantes verticais de metal) transmitem campos eléctricos e criam por isso interferências. Neste caso, mude para METAL-SCAN para localizar o fio. Dica 6: A posição de partida é importante: para que a sensibilidade máxima possa ser alcançada, não posicione o aparelho perto de fios sob tensão ao começar o processo. Indicação: No caso de objectos que se encontrem numa parte muito profunda da parede, pode acontecer que não seja indicado um movimento completo. Aviso de tensão permanente em fios não blindados logo que um campo eléctrico seja detectado. METAL-SCAN: Aviso de tensão Fios que se encontrem mais abaixo do que 4 cm podem não ser detectados.

Desligue sempre o abastecimento de corrente quando trabalhar perto de fios eléctricos.

• Dados Técnicos Zona de medição AC 110 - 230V, 50 - 60 Hz Temperatura de trabalho 0°C p. 40
• °C (32°F p. 104
• °F) Temperatura de armazenamento -20°C p. 70
• °C (-4°F °F) Abastecimento de energia 1 x 9V bateria alcalina (tipo 6LR 61) Dimensões (L x A x P) 85 mm x 180 mm x 38 mm Peso (incl. pilha) 180 g Profundidade de medição Localização especíÖ ca de metal Ferro-Scan / Non-Ferro-Scan (METAL-SCAN) até 7,5 cm / até 5 cm de profundidade Localização especíÖ ca de condutas de electricidade – com condução de tensão (AC-SCAN) até 4 cm de profundidade Localização de condutas de electricidade – sem condução de tensão até 4 cm de profundidade Manual_CombiFinder-Plus_Rev.1212.indd 41 08.01.13 11:3842 p. 158
