StarSensor 150 - Detetor Laserliner - Manual de utilização gratuito

Tipo de produto	Detector de vigas e tensão
Marca	Laserliner
Modelo	StarSensor 150
Alimentação	2 pilhas AAA (LR03) 1,5 V
Dimensões (L x A x P)	140 x 74 x 52 mm
Peso (pilhas incluídas)	184 g
Profundidade de detecção madeira/metal	Até 4 cm
Profundidade de detecção de tensão	Até 2 cm
Faixa de tensão AC	110 - 230 V, 50 - 60 Hz
Condições de trabalho	0°C a 40°C, umidade 20 - 90% UR, sem condensação
Condições de armazenamento	-10°C a 50°C, umidade máx. 80% UR, sem condensação
Exibição	LED
Avisador de tensão	Sim (ícone de relâmpago)
Funções principais	Detecção de vigas de madeira, travessas metálicas e linhas energizadas
Manutenção e limpeza	Limpar com um pano levemente úmido, evitar solventes e produtos abrasivos
Segurança	Não modificar o aparelho, respeitar as instruções para trabalhos elétricos, cuidado com campos eletromagnéticos
Peças sobressalentes e reparabilidade	Pilhas substituíveis (AAA)
Informações gerais	Manual disponível online, em conformidade com a diretiva UE REEE

Perguntas frequentes - StarSensor 150 Laserliner

Como colocar as pilhas do StarSensor 150?

Abra o compartimento das pilhas localizado na parte traseira do aparelho. Insira 2 pilhas AAA (LR03) respeitando a polaridade indicada. Feche o compartimento.

Como ligar o detector?

Mantenha pressionado o botão de ligar (marca 3 no aparelho) para ligar o StarSensor 150. Solte o botão para desligar.

Como detectar uma viga de madeira ou metal?

Coloque o aparelho contra a superfície e mova-o lentamente. Os LEDs acendem para indicar o centro e as bordas dos objetos ocultos. Mantenha a mão livre a pelo menos 15 cm do aparelho para evitar interferências.

Como detectar fios energizados?

O avisador de tensão ativa automaticamente quando o aparelho detecta uma linha energizada. Os símbolos de relâmpago acendem. A detecção funciona até 2 cm de profundidade para uma tensão AC de 110-230 V.

O que fazer se o aparelho não detectar nada?

Verifique se as pilhas estão corretamente instaladas e suficientemente carregadas. Certifique-se de mover o aparelho lentamente. Para vigas, verifique se outras vigas estão espaçadas regularmente (30, 40 ou 60 cm). Alguns materiais como azulejos de cerâmica ou papéis de parede metalizados podem impedir a detecção.

A que profundidade posso detectar vigas?

A detecção de vigas de madeira ou metal é possível até 4 cm de profundidade abaixo da superfície. Para linhas energizadas, a profundidade máxima é de 2 cm.

Quais materiais podem perturbar a detecção?

Os ladrilhos cerâmicos, carpetes com base almofadada, papéis de parede com fibras metálicas ou filmes metálicos, e paredes recém-pintadas e úmidas (deixar secar pelo menos uma semana) podem impedir a detecção correta.

Posso usar o aparelho perto de instalações elétricas?

Sim, mas respeite as instruções de segurança: desligue a alimentação antes de trabalhar perto de linhas elétricas. Não realize medições sozinho perto de instalações perigosas. Em caso de dúvida, chame um eletricista qualificado.

Como limpar o StarSensor 150?

Limpe o aparelho com um pano levemente úmido. Não use produtos de limpeza, solventes ou produtos abrasivos. Retire as pilhas antes de armazenamento prolongado e conserve o aparelho em local seco e limpo.

Onde encontrar o manual completo?

O manual completo está disponível para download gratuito no site notice-facile.com. Você também pode solicitá-lo em outro idioma através do formulário na página.

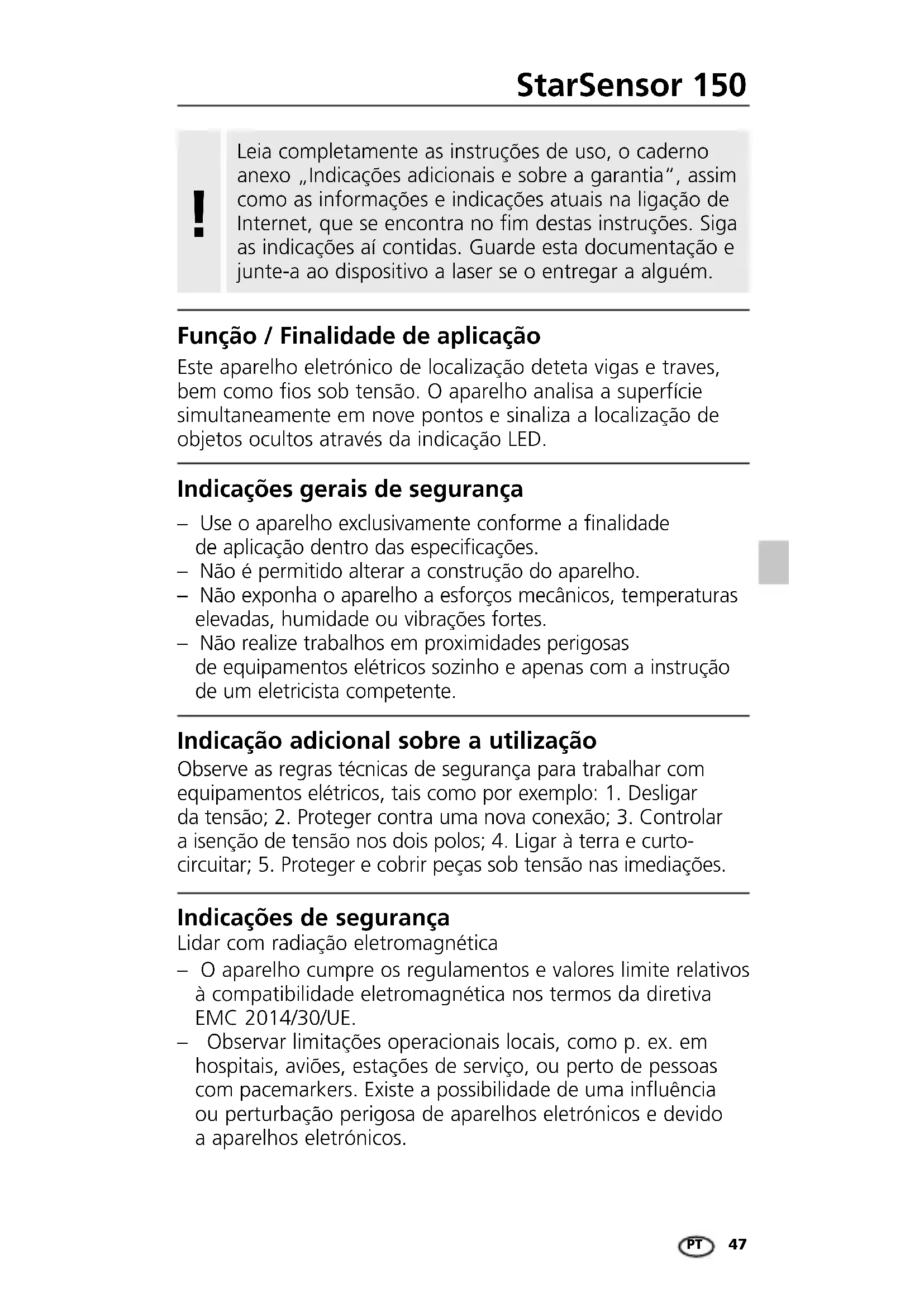

MANUAL DE UTILIZADOR StarSensor 150 Laserliner

Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Função / Finalidade de aplicação

Este aparelho eletrónico de localização deteta vigas e traves, bem como fios sob tensão. O aparelho analisa a superfície simultaneamente em nove pontos e sinaliza a localização de objetos ocultos através da indicação LED.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não realize trabalhos em proximidades perigosas de equipamentos elétricos sozinho e apenas com a instrução de um eletricista competente.

Indicação adicional sobre a utilização

Observe as regras técnicas de segurança para trabalhar com equipamentos elétricos, tais como por exemplo: 1. Desligar da tensão; 2. Proteger contra uma nova conexão; 3. Controlar a isenção de tensão nos dois polos; 4. Ligar à terra e curto-circuitar; 5. Proteger e cobrir peças sob tensão nas imediações.

Indicações de segurança

Lidar com radiação eletromagnética

• O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.
• Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

Laserliner

- A utilização perto de tensões elevadas ou sob campos eletromagnéticos alterados elevados pode influenciar a precisão de medição.

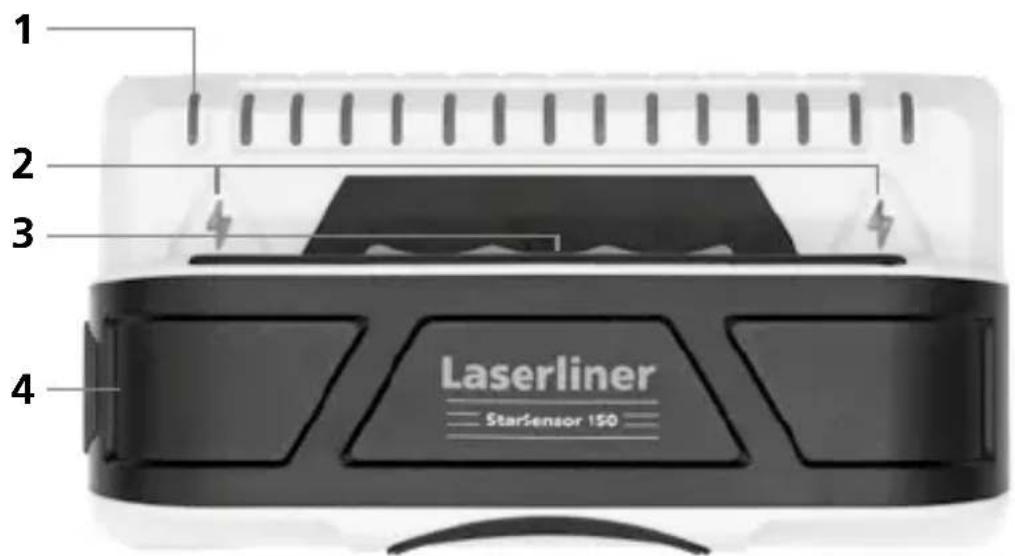

1 Indicador LED
2 Aviso de tensão
3 Aparelho ligado
4 Compartimento de pilhas

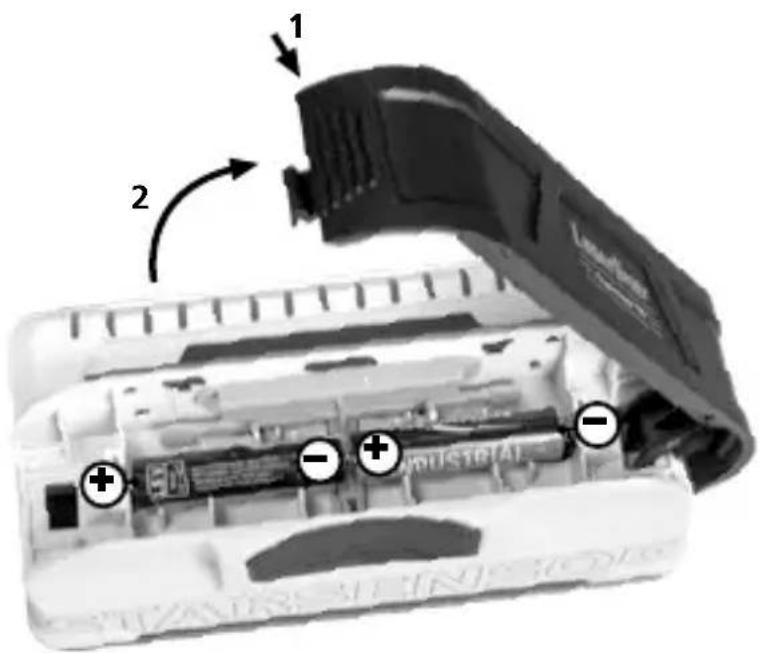

1 Colocar as pilhas

Abra o compartimento de pilhas e insira as pilhas (2 x tipo AAA) de acordo com os símbolos de instalação. Observe a polaridade correta.

2 Colocação em funcionamento

Aparelho ligado: Mantenha pressionada a tecla de ligar (3).

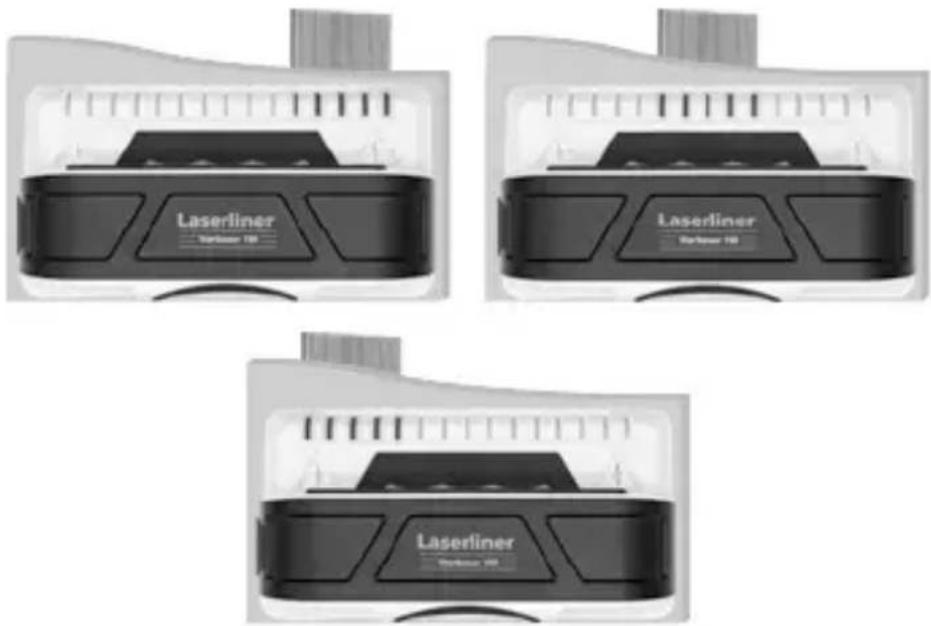

Scan: Os LEDs detetam o centro e as arestas de vigas e objetos ocultos.

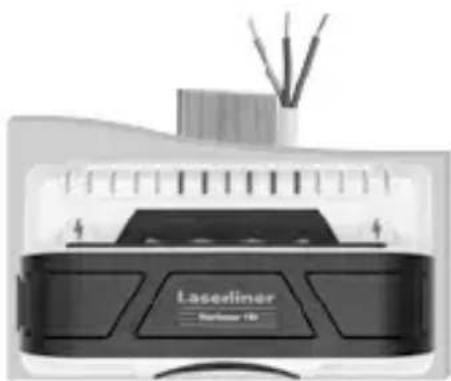

Aviso de tensão: Os símbolos de relâmpado acendem para indicar a presença de linhas condutoras de corrente.

Deteção de vigas e traves de madeira e metal na construção seca, p. ex. por baixo de placas de gesso cartonado, painéis de madeira ou outros revestimentos não metálicos.

Movimente lentamente o aparelho sobre a superfície.

Laserliner

Dica 1: para evitar perturbações durante o processo de deteção, mantenha a mão que tem livre ou objetos pelo menos a 15 cm de distância do StarSensor 150.

Dica 2: assegure-se de que detetou realmente uma viga. Verifique também se há outras vigas em ambos os lados a distâncias regulares, normalmente 30, 40 ou 60 cm. Adicionalmente, verifique em vários sítios diretamente acima e abaixo do primeiro sítio detetado se se trata de uma viga.

Indicação: no caso de objetos que se encontrem numa parte muito profunda da parede, pode acontecer que não seja indicado um movimento completo.

!

Se houver fios elétricos ou tubos de metal ou de plástico perto de uma placa de gesso cartonado ou se tocarem nela, nesse caso eles são detetados pelo StarSensor 150 como vigas.

Particularidades a ter em conta com materiais diferentes

Devido aos materiais seguintes pode não ser possível detetar vigas e traves de madeira:

– Ladrilhos de pavimento de cerâmica
- Alcatifas com parte de trás almofadada
– Papéis de parede com fibras metálicas ou folhas metálicas
- Paredes pintadas de fresco e húmidas. Estas paredes precisam de secar pelo menos durante uma semana.

!

Desligue sempre o abastecimento de corrente quando trabalhar perto de fios elétricos.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Dados técnicos

(Sujeito a alterações técnicas. 21W47)

Dados técnicos AC 110 - 230V, 50 - 60 Hz
Abastecimento de energia 2 x	1,5V LR03 (AAA)
Condições de trabalho	0°C ... 40°C, Humidade de ar máx. 20 ... 90% rH, sem condensação
Condições de armazenamento	-10°C ... 50°C, Humidade de ar máx. 80% rH, sem condensação
Dimensões (L x A x P)	140 mm x 74 mm x 52 mm
Peso 184 g (incl. pilhas)
Profundidade de medição
Localização de vigas madeira / metal	até 4 cm de profundidade
Aviso de tensão até 2 cm de	profundidade

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: http://laserliner.com/info?an=ALP
