Produkttyp	Balk- och spänningsdetektor
Märke	Laserliner
Modell	StarSensor 150
Strömförsörjning	2 AAA-batterier (LR03) 1,5 V
Mått (L x H x D)	140 x 74 x 52 mm
Vikt (inkl. batterier)	184 g
Detekteringsdjup trä/metall	Upp till 4 cm
Detekteringsdjup spänning	Upp till 2 cm
AC-spänningsområde	110 - 230 V, 50 - 60 Hz
Arbetsförhållanden	0°C till 40°C, luftfuktighet 20 - 90% RH, utan kondens
Lagringsförhållanden	-10°C till 50°C, max luftfuktighet 80% RH, utan kondens
Display	LED
Spänningsvarnare	Ja (blixtikon)
Huvudfunktioner	Detektering av träbalkar, metallreglar och spänningsförande ledningar
Underhåll och rengöring	Rengör med en lätt fuktad trasa, undvik lösningsmedel och slipande produkter
Säkerhet	Modifiera inte enheten, följ anvisningarna för elarbeten, var uppmärksam på elektromagnetiska fält
Reservdelar och reparerbarhet	Uppladdningsbara batterier (AAA)
Allmän information	Bruksanvisning finns online, överensstämmer med EU-direktivet WEEE

Vanliga frågor - StarSensor 150 Laserliner

Hur sätter jag i batterierna i StarSensor 150?

Öppna batterifacket på baksidan av enheten. Sätt i 2 AAA-batterier (LR03) enligt angiven polaritet. Stäng facket.

Hur sätter jag på detektorn?

Håll ned strömbrytaren (markering 3 på enheten) för att slå på StarSensor 150. Släpp knappen för att stänga av.

Hur detekterar jag en trä- eller metallbalk?

Placera enheten mot ytan och flytta den långsamt. LED-lamporna tänds för att indikera mitten och kanterna på dolda objekt. Håll din fria hand minst 15 cm från enheten för att undvika störningar.

Hur detekterar jag spänningsförande ledningar?

Spänningsvarnaren aktiveras automatiskt när enheten upptäcker en spänningsförande ledning. Blixtsymbolerna tänds. Detekteringen fungerar upp till 2 cm djup för AC-spänning 110-230 V.

Vad gör jag om enheten inte detekterar något?

Kontrollera att batterierna är korrekt installerade och tillräckligt laddade. Se till att flytta enheten långsamt. För balkar, kontrollera om andra balkar är jämnt fördelade (30, 40 eller 60 cm). Vissa material som keramiska plattor eller metalliserade tapeter kan förhindra detektering.

På vilket djup kan jag detektera balkar?

Detektering av trä- eller metallbalkar är möjlig upp till 4 cm djup under ytan. För spänningsförande ledningar är maximalt djup 2 cm.

Vilka material kan störa detekteringen?

Keramiska golvplattor, mattor med stoppad baksida, tapeter med metallfibrer eller metallfilm, samt nymålade och fuktiga väggar (låt torka minst en vecka) kan förhindra korrekt detektering.

Kan jag använda enheten nära elektriska installationer?

Ja, men följ säkerhetsanvisningarna: stäng av strömmen innan du arbetar nära elledningar. Utför inte mätningar ensam i närheten av farliga installationer. Vid tveksamhet, kontakta en kvalificerad elektriker.

Hur rengör jag StarSensor 150?

Rengör enheten med en lätt fuktad trasa. Använd inte rengöringsmedel, lösningsmedel eller slipande produkter. Ta ur batterierna vid längre tids förvaring och förvara enheten torrt och rent.

Var hittar jag fullständig bruksanvisning?

Fullständig bruksanvisning finns att ladda ner gratis på notice-facile.com. Du kan även begära den på ett annat språk via formuläret på sidan.

BRUKSANVISNING StarSensor 150 Laserliner

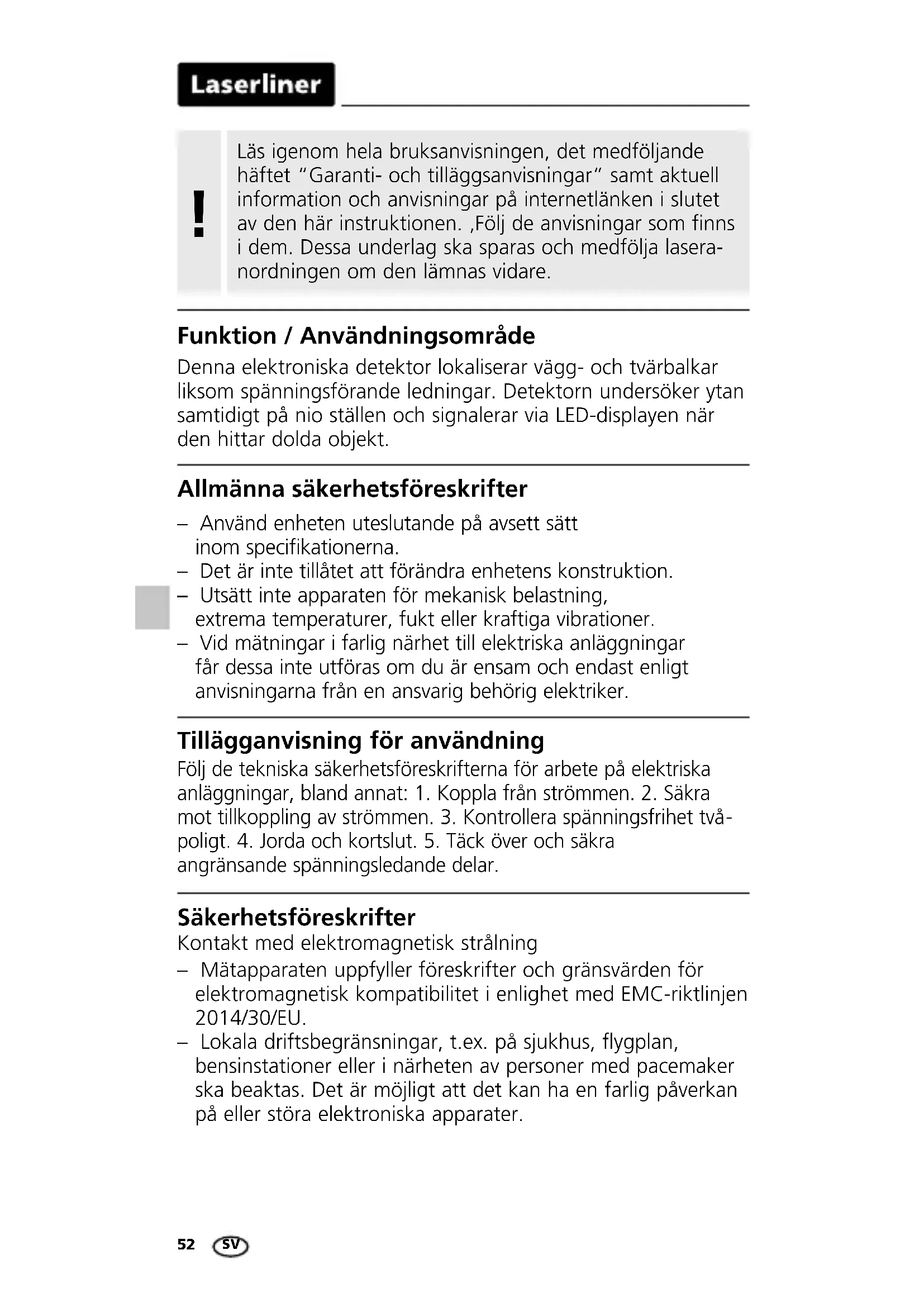

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. „Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Funktion / Användningsområde

Denna elektroniska detektor lokaliserar vägg- och tvärbalkar liksom spänningsförande ledningar. Detektorn undersöker ytan samtidigt på nio ställen och signalerar via LED-displayen när den hittar dolda objekt.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Vid mätningar i farlig närhet till elektriska anläggningar får dessa inte utföras om du är ensam och endast enligt anvisningarna från en ansvarig behörig elektriker.

Tillägganvisning för användning

Följ de tekniska säkerhetsföreskrifterna för arbete på elektriska anläggningar, bland annat: 1. Koppla från strömmen. 2. Säkra mot tillkoppling av strömmen. 3. Kontrollera spänningsfrihet tvåpoligt. 4. Jorda och kortslut. 5. Täck över och säkra angränsande spänningsledande delar.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

- Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.

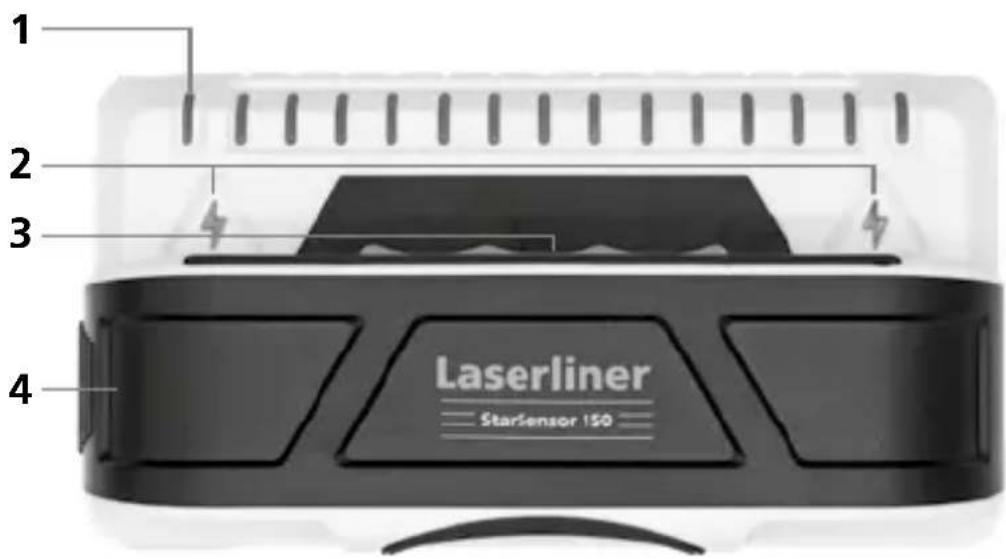

1 Lysdiodsindikator
2 Spänningsvarning
3 Enhet På
4 Batterifacket

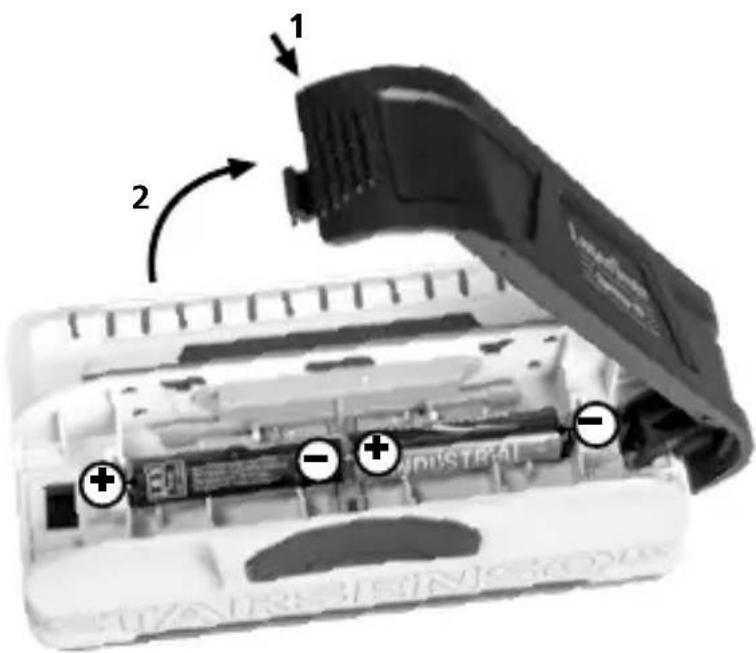

1 Sätt i batterierna

Öppna batterifacket och lägg i batterier (2 x typ AAA) enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

Enhet På: Håll ner PÅ-knappen (3).

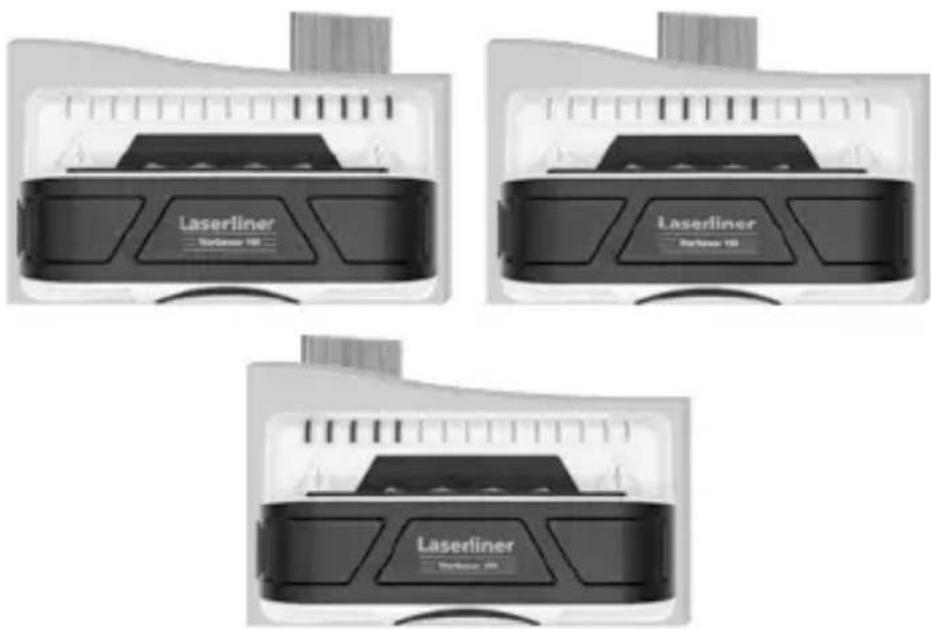

Skanna: LED-lamporna identifierar mitten och kanterna på balkar och dolda objekt.

Spänningsvarning: Blixtsymbolerna lyser för att visa att det finns strömförande ledningar.

Enhet Av: Släpp upp PÅ-knappen (3).

Identifiering av vägg- och tvärbalkar av trä och metall i torra utrymmen exempelvis under gipsskivor, träpaneler eller andra ickemetalliska ytor.

Flytta apparaten sakta steg för steg över hela ytan.

Tips 1: För att undvika störningar är det viktigt att du under avkänningen håller din andra hand eller andra objekt minst 15 cm bort från StarSensor 150.

Tips 2: Kontrollera att du verkligen har stött på en regel genom att kontrollera om det finns andra reglar i ett jämnt avständ till höfer och vänster. I regel är regelavståndet 30, 40 eller 60 cm. Kontrollera dessutom på flera andra ställen direkt ovanför eller nedanför stället där du första gången lokaliserade en regel att det verkligen är fråga om en regel.

Anvisning: På objekt som finns väldigt djupt in i en vägg kan det hända att det inte visas fullt utslag.

Om det finns elledningar, metall- eller plaströr i närheten av en gipsfiberplatta eller vidrör den, så identifierar din StarSensor 150 dessa eventuellt som en regel.

Det speciella med olika material

Genom följande material kan träreglar eventuellt inte lokaliseras:

– Golvplattor av keramik
– Heltäckningsmattor med skumgummi på baksidan
– Tapeter som innehåller metallfibrer eller metallfolie
- Nymålade, fuktiga väggar. Dessa måste först torka i minst en vecka.

Frånkoppla därför alltid strömförsörjningen om du arbetar i närheten av elektriska ledningar.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Tekniska data

(Med reservation för tekniska ändringar. 21W47)

Mätområde AC 110 - 230V, 50 - 60 Hz
Strömförsörjning 2 x 1,5V LR03 (AAA)
Arbetsbetingelser	0°C ... 40°C, Luftfuktighet max. 20 ... 90% rH, icke-kondenserande
Förvaringsbetingelser	-10°C ... 50°C, Luftfuktighet max. 80% rH, icke-kondenserande
Mått (B x H x D)	140 mm x 74 mm x 52 mm
Vikt 184 g (inklusive batterier)
Mätdjup
Balklokalisering trä/metall till	4 cm djup
Spänningsvarning till 2 cm djup

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektro-nikapparater.

Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=ALP

!
