StarSensor 150 - Detektor Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Wykrywacz belek i napięcia
Marka	Laserliner
Model	StarSensor 150
Zasilanie	2 baterie AAA (LR03) 1,5 V
Wymiary (dł. x wys. x gł.)	140 x 74 x 52 mm
Waga (z bateriami)	184 g
Głębokość wykrywania drewna/metału	Do 4 cm
Głębokość wykrywania napięcia	Do 2 cm
Zakres napięcia AC	110 - 230 V, 50 - 60 Hz
Warunki pracy	0°C do 40°C, wilgotność 20 - 90% RH, bez kondensacji
Warunki przechowywania	-10°C do 50°C, wilgotność max. 80% RH, bez kondensacji
Wyświetlacz	LED
Wskaźnik napięcia	Tak (ikona błyskawicy)
Główne funkcje	Wykrywanie belek drewnianych, poprzeczek metalowych i przewodów pod napięciem
Konserwacja i czyszczenie	Czyścić lekko wilgotną ściereczką, unikać rozpuszczalników i środków ściernych
Bezpieczeństwo	Nie modyfikować urządzenia, przestrzegać zaleceń dotyczących prac elektrycznych, uwaga na pola elektromagnetyczne
Części zamienne i naprawialność	Wymienne baterie (AAA)
Informacje ogólne	Instrukcja dostępna online, zgodna z dyrektywą UE WEEE

Często zadawane pytania - StarSensor 150 Laserliner

Jak zamontować baterie w StarSensor 150?

Otwórz komorę baterii znajdującą się z tyłu urządzenia. Włóż 2 baterie AAA (LR03) zgodnie z oznaczoną biegunowością. Zamknij komorę.

Jak włączyć wykrywacz?

Przytrzymaj wciśnięty przycisk włączania (oznaczenie 3 na urządzeniu), aby włączyć StarSensor 150. Zwolnij przycisk, aby wyłączyć.

Jak wykryć drewnianą lub metalową belkę?

Przyłóż urządzenie do powierzchni i przesuwaj je powoli. Diody LED zaświecą się, wskazując środek i krawędzie ukrytych obiektów. Trzymaj wolną rękę w odległości co najmniej 15 cm od urządzenia, aby uniknąć zakłóceń.

Jak wykryć przewody pod napięciem?

Wskaźnik napięcia aktywuje się automatycznie, gdy urządzenie wykryje przewód pod napięciem. Symbole błyskawicy zaświecą się. Wykrywanie działa do głębokości 2 cm dla napięcia AC 110-230 V.

Co zrobić, jeśli urządzenie nic nie wykrywa?

Sprawdź, czy baterie są prawidłowo zamontowane i wystarczająco naładowane. Upewnij się, że poruszasz urządzeniem powoli. W przypadku belek sprawdź, czy inne belki są rozmieszczone regularnie (30, 40 lub 60 cm). Niektóre materiały, takie jak płytki ceramiczne lub tapety metalizowane, mogą uniemożliwić wykrycie.

Na jaką głębokość mogę wykryć belki?

Wykrywanie belek drewnianych lub metalowych jest możliwe do głębokości 4 cm pod powierzchnią. W przypadku przewodów pod napięciem maksymalna głębokość wynosi 2 cm.

Jakie materiały mogą zakłócać wykrywanie?

Płytki ceramiczne, dywany z podkładem piankowym, tapety z włóknem metalowym lub folią metalową oraz świeżo pomalowane i wilgotne ściany (pozostawić do wyschnięcia na co najmniej tydzień) mogą uniemożliwić prawidłowe wykrywanie.

Czy mogę używać urządzenia w pobliżu instalacji elektrycznych?

Tak, ale należy przestrzegać zasad bezpieczeństwa: odłącz zasilanie przed pracą w pobliżu przewodów elektrycznych. Nie wykonuj pomiarów samodzielnie w pobliżu niebezpiecznych instalacji. W razie wątpliwości skontaktuj się z wykwalifikowanym elektrykiem.

Jak wyczyścić StarSensor 150?

Czyść urządzenie lekko wilgotną ściereczką. Nie używaj środków czyszczących, rozpuszczalników ani środków ściernych. Wyjmij baterie przed dłuższym przechowywaniem i przechowuj urządzenie w suchym i czystym miejscu.

Gdzie znaleźć pełną instrukcję?

Pełna instrukcja jest dostępna do bezpłatnego pobrania na stronie notice-facile.com. Można również poprosić o nią w innym języku za pomocą formularza na stronie.

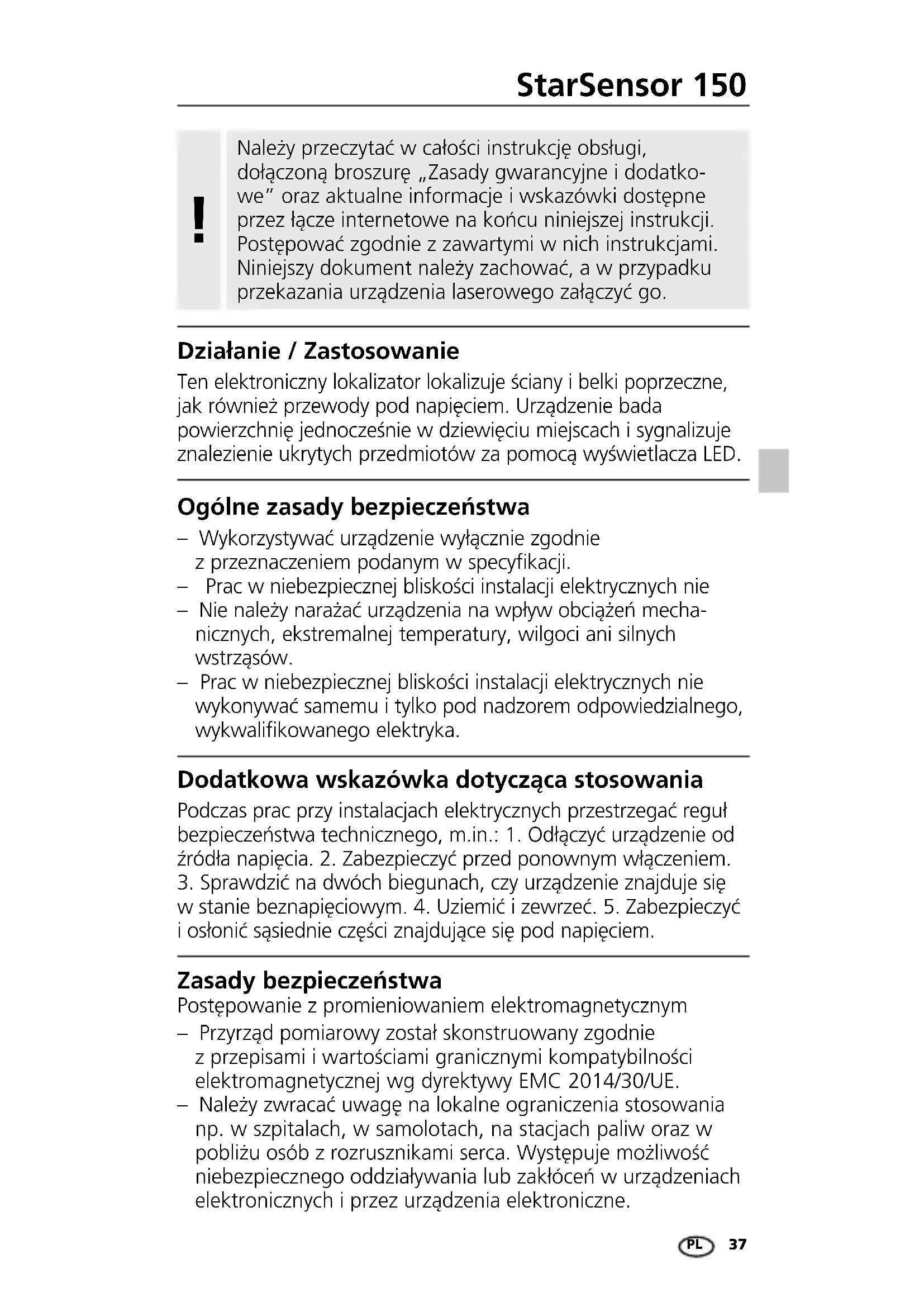

INSTRUKCJA OBSŁUGI StarSensor 150 Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Działanie / Zastosowanie

Ten elektroniczny lokalizator lokalizuje ściany i belki poprzeczne, jak również przewody pod napięciem. Urządzenie bada powierzchnię jednocześnie w dziewięciu miejscach i sygnalizuje znalezienie ukrytych przedmiotów za pomocą wyświetlacza LED.

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Prac w niebezpiecznej bliskości instalacji elektrycznych nie
  – Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
  – Prac w niebezpiecznej bliskości instalacji elektrycznych nie wykonywać samemu i tylko pod nadzorem odpowiedzialnego, wykwalifikowanego elektryka.

Dodatkowa wskazówka dotycząca stosowania

Podczas prac przy instalacjach elektrycznych przestrzegać reguł bezpieczeństwa technicznego, m.in.: 1. Odłączyć urządzenie od źródła napięcia. 2. Zabezpieczyć przed ponownym włączeniem. 3. Sprawdzić na dwóch biegunach, czy urządzenie znajduje się w stanie beznapięciowym. 4. Uziemić i zewrzeć. 5. Zabezpieczyć i osłonić sąsiednie części znajdujące się pod napięciem.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.

Laserliner

– W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.

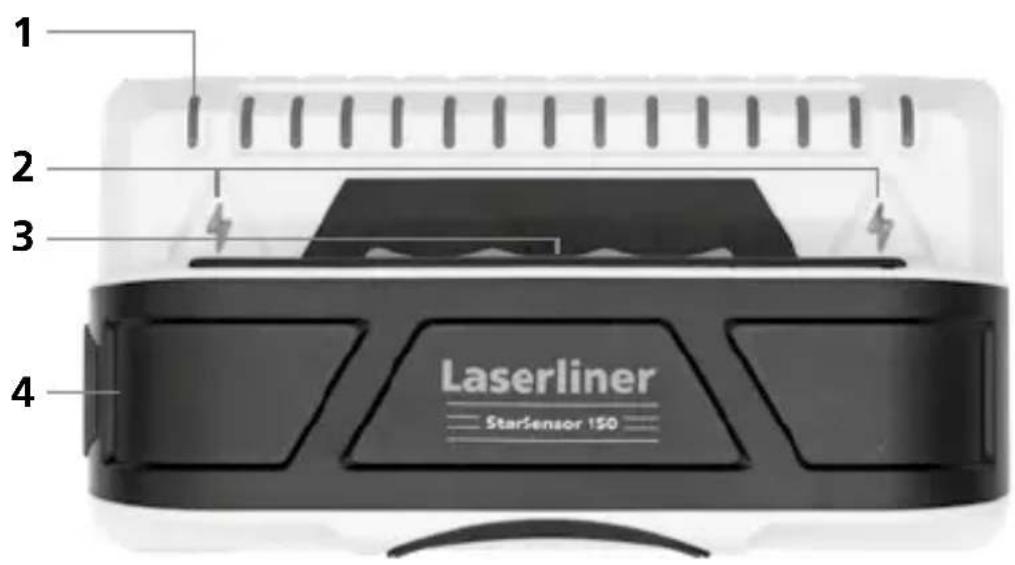

1 Wskaźnik diodowy
2 Ostrzeżenie o napięciu
3 Urządzenie wł.
4 Komorę bateri

1 Zakładanie baterii

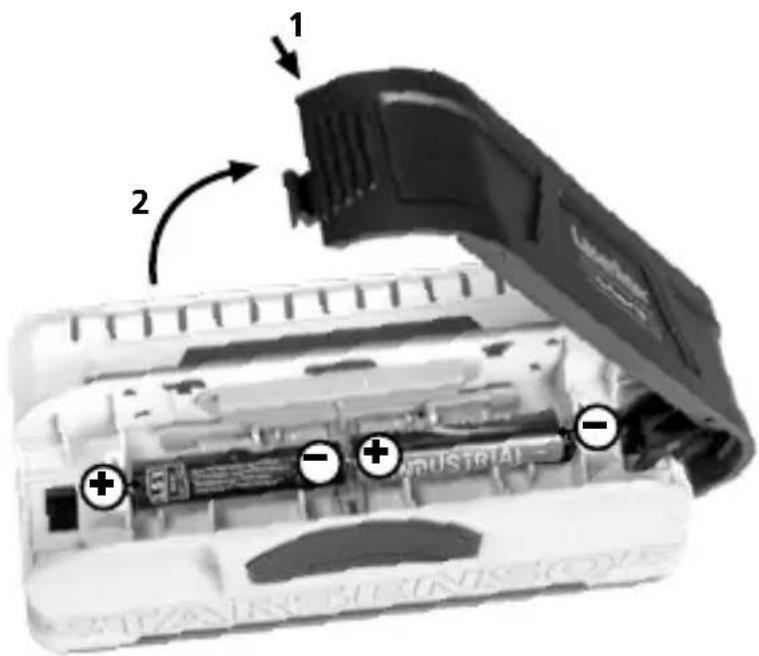

Otworzyć komorę baterii i włożyć baterie (2 x typ AAA) zgodnie z symbolami instala cyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

2 Uruchamianie

Urządzenie wł.: Przytrzymać wciśnięty przycisk włączania (3).

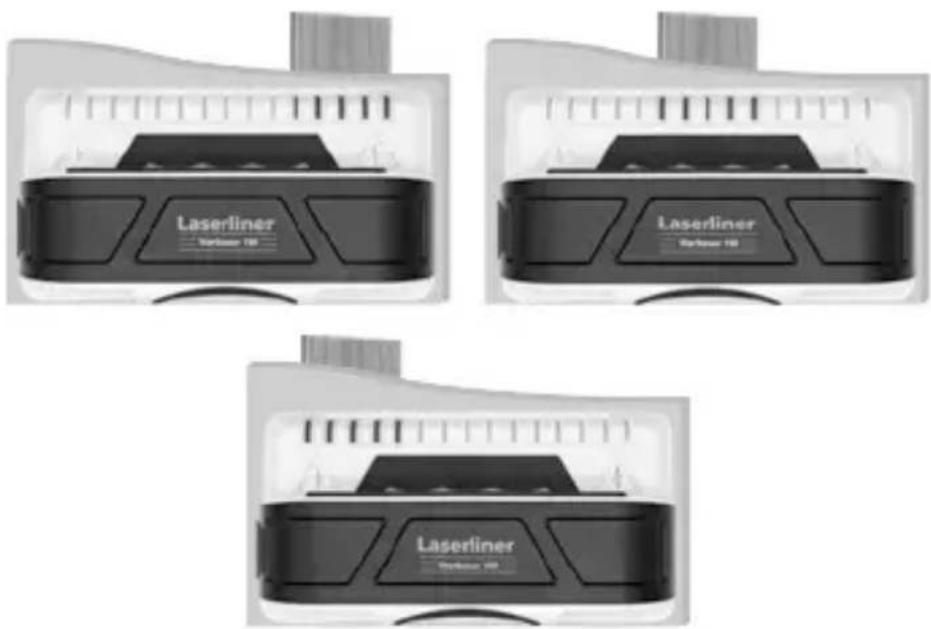

Skanuj: Diody LED wykrywają środek i krawędzie belek oraz ukryte obiekty.

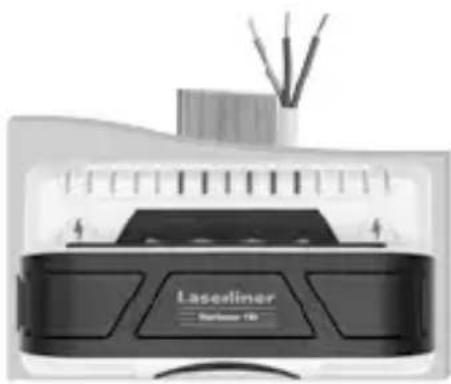

Ostrzeżenie o napięciu: Symbole błyskawic świecą się, wskazując na obecność przewodów pod napięciem.

Urządzenie wył.: Zwolnić przycisk włączania (3).

Wykrywanie belek ściennych i poprzecznych z drewna i metalu w suchej zabudowie np. pod płytami gipsowo-włóknowymi, panelami drewnianymi i innymi niemetalicznymi zabudowami.

Powoli poruszać przyrządem po powierzchni.

Laserliner

Wskazówka 1: w celu uniknięcia zakłóceń należy podczas pomiaru trzymać wolną dłoń i inne przedmioty w odległości co najmniej 15 cm od przyrządu StarSensor 150.

Wskazówka 2: upewnić się, że wykryta została rzeczywiście belka. W tym celu sprawdzić, czy inne belki występują po obu stronach w regularnych odstępach, wynoszących z reguły 30, 40 lub 60 cm. Sprawdzić dodatkowo w kilku miejscach bezpośrednio nad i pod pierwszym miejscem wykrycia, czy jest to rzeczywiście belka.

Uwaga: w przypadku obiektów umiejscowionych głęboko w ścianie może się zdarzyć, że nie zostanie zasygnalizowana pełna reakcja przyrządu.

Jeżeli przewody elektryczne, rury metalowe lub z tworzywa sztucznego znajdują się w pobliżu płyty gipsowo-włóknowej lub jej dotykają, StarSensor 150 może je ewentualnie wykryć jako belki.

Cechy szczególne przy różnych materiałach

Wykrywanie belek drewnianych przez następujące materiały może być ewentualnie niemożliwe:

• eramiczne płytki podłogowe
  – wykładziny dywanowe z wyściełaną stronę tylną
  – tapety z włóknami metalowymi lub folią metalową
  – świeżo pomalowane, wilgotne ściany Muszą one schnąć przez co najmniej jeden tydzień.

Pracując w pobliżu przewodów elektrycznych należy zawsze wyłączyć zasilanie prądem.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Dane Techniczne
(Zmiany zastrzezone. 21W47)

Zakres pomiarowy AC 110 - 2	30V, 50 - 60 Hz
Zasilanie 2 x 1,5V LR03 (AAA)
Warunki pracy	0°C ... 40°C, Wilgotność powietrza maks. 20 ... 90% wilgotności względnej, bez skraplania
Warunki przechowywania	-10°C ... 50°C, Wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania
Wymiary (szer. x wys. x gł.)	140 mm x 74 mm x 52 mm
Masa 184 g (z baterie)
Głębokości pomiaru
Lokalizacja belek z drewna / metalu	do głębokości 4 cm
Ostrzeżenie o napięciu do głę	bokości 2 cm

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info?an=ALP
