CombiFinder Plus - Detektor Laserliner - Bezpłatna instrukcja obsługi

Marka	Laserliner
Model	CombiFinder Plus
Typ produktu	Elektroniczny wykrywacz metali i przewodów pod napięciem
Wymiary (dł. x wys. x gł.)	85 mm x 180 mm x 38 mm
Waga (z baterią)	180 g
Zasilanie	1 bateria alkaliczna 9V (typ 6LR61)
Tryby pomiaru	METAL-SCAN (metale) i AC-SCAN (przewody pod napięciem)
Głębokość wykrywania metali żelaznych	do 7,5 cm
Głębokość wykrywania metali nieżelaznych	do 5 cm
Głębokość wykrywania kabli pod napięciem	do 4 cm
Zakres wykrywalnego napięcia AC	110 - 230 V, 50 - 60 Hz
Wyświetlacz	Wyświetlacz LCD z podświetleniem
Kalibracja	Automatyczna (Auto-Cal, Auto-Cal Plus) i ręczna (przycisk CAL)
Sygnalizator	Sygnał dźwiękowy i LED (czerwony/zielony) do wykrywania
Bezpieczeństwo	Odłączyć zasilanie podczas prac w pobliżu przewodów pod napięciem
Konserwacja i czyszczenie	Czyścić suchą szmatką. Przechowywać w suchym i czystym miejscu.
Części zamienne	Wymienna bateria 9V. Żadne inne części nie są określone.
Możliwość naprawy	Skontaktuj się z serwisem Laserliner w celu naprawy.
Temperatura pracy	0°C do 40°C (32°F do 104°F)
Temperatura przechowywania	-20°C do 70°C (-4°F do 158°F)
Automatyczne wyłączanie	Około 30 sekund po ostatnim pomiarze
Gwarancja	Zapoznaj się z broszurą „Dodatkowe uwagi i informacje dotyczące gwarancji”
Zgodność	Zgodny z normami UE, dyrektywa WEEE
Producent	Laserliner

Często zadawane pytania - CombiFinder Plus Laserliner

Jak włączyć i wyłączyć urządzenie?

Aby włączyć, naciśnij krótko przycisk Włącz/Wyłącz (4). Aby wyłączyć, przytrzymaj przycisk przez około 4 sekundy.

Jakie tryby pomiaru są dostępne?

Dwa tryby: METAL-SCAN do wykrywania metali (żelaznych i nieżelaznych) oraz AC-SCAN do lokalizowania przewodów pod napięciem.

Jak skalibrować urządzenie?

Automatyczna kalibracja następuje po włączeniu oraz przy zmianie trybu (wyświetla 'CAL'). Ręczna kalibracja jest możliwa przez naciśnięcie przycisku CAL (5). Podczas kalibracji utrzymuj instrument nieruchomo.

Jaka jest maksymalna głębokość wykrywania metalu?

Dla metali żelaznych: do 7,5 cm. Dla metali nieżelaznych: do 5 cm.

Czy mogę wykrywać kable pod napięciem?

Tak, w trybie AC-SCAN możesz wykrywać kable pod napięciem do głębokości 4 cm. Urządzenie wykrywa zmienne pola elektryczne od 110 do 230 V.

Co zrobić, jeśli urządzenie wyświetla 'ERROR'?

Błąd oznacza, że urządzenie znajduje się nad metalem podczas kalibracji. Przesuń instrument o kilka centymetrów i powtórz pomiar.

Czy urządzenie ma automatyczne wyłączanie?

Tak, urządzenie wyłącza się automatycznie po około 30 sekundach od ostatniego pomiaru, aby oszczędzać baterię.

Jak czyścić urządzenie?

Czyść urządzenie suchą szmatką. Nie używaj ściernych środków czyszczących ani rozpuszczalników. Przechowuj w suchym miejscu.

Jakiej baterii użyć?

Użyj baterii alkalicznej 9V (typ 6LR61). Przestrzegaj biegunowości podczas instalacji w komorze z tyłu.

Co zrobić, jeśli nie udaje się wykryć przewodu pod napięciem?

Upewnij się, że przewód nie jest chroniony metalową osłoną. Wypróbuj tryb METAL-SCAN, aby zlokalizować osłonę. Połóż wolną rękę na ścianie, aby odprowadzić ładunki statyczne, i pracuj powoli.

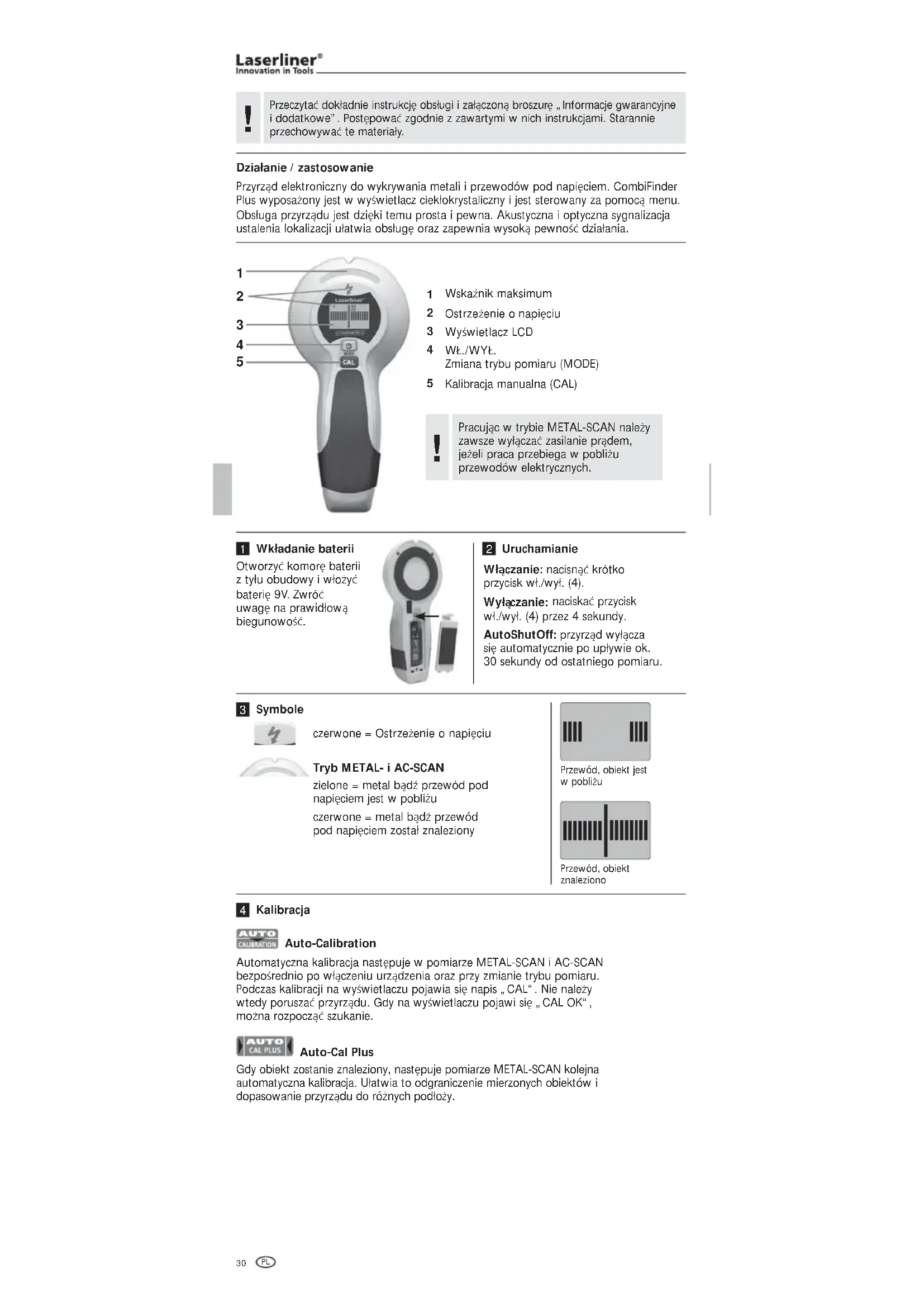

INSTRUKCJA OBSŁUGI CombiFinder Plus Laserliner

Przeczytać dokładnie instrukcję obsługi i załączona broszurę „Informacje gwarancyjne i dodatkowe”. Postępować zgodnie z zawartymi w nich instrukcjami. Starannie przechowywać te materiały.

Działanie / zastosowanie

Przyrząd elektroniczny do wykrywania metali i przewodów pod napięciem. CombiFinder Plus wyposażony jest w wyświetlacz ciekłokrystaliczny i jest sterowany za pomocą menu. Obsługa przyrządu jest dzięki temu prosta i pewna. Akustyczna i optyczna sygnalizacja ustalenia lokalizacji ułatwia obsługę oraz zapewnia wysoką pewność działania.

1
2
3
4
5

1 Wskaznik maksimum
2 Ostrzeżenie o napięciu
3 Wyświetlacz LCD
4 WŁ./WYŁ. Zmiana trybu pomiaru (MODE)
5 Kalibracja manualna (CAL)

Pracując w trybie METAL-SCAN należy zawsze wyłącać zasilanie prądem. jeżeli praca przebiega w pobliżu przewodów elektrycznych.

1

Wkładanie baterii

Otworzyć komorę baterii z tyłu obudowy i włożyć baterię 9V. Zwróć uwagę na prawidłową biegunowość.

2

Uruchamianie

Włączanie: nacisnąć krótko przycisk wł./wył. (4).

Wyłączanie: naciskać przycisk wt./wył. (4) przez 4 sekundy.

AutoShutOff: przyrząd wyłącza się automatycznie po upływie ok. 30 sekundy od ostatniego pomiaru.

3

Symbole

czerwone = Ostrzeżenie o napięciu

Tryb METAL- i AC-SCAN

zielone = metal bądź przewód pod napięciem jest w pobliżu

czerwone = metal bądź przewód pod napięciem został znaleziony

Przewód, obiekt jest w pobliżu

Przewód, obiekt znaleziono

4

Kalibracja

Auto-Calibration

Automatyczna kalibracja następuje w pomiarze METAL-SCAN i AC-SCAN bezpośrednio po włączeniu urządzenia oraz przy zmianie trybu pomiaru. Podczas kalibracji na wyświetlaczu pojawia się napis „CAL“. Nie należy wtedy poruszać przyrządu. Gdy na wyświetlaczu pojawi się „CAL OK“, można rozpocząć szukanie.

Auto-Cal Plus

Gdy obiekt zostanie znaleziony, następuje pomiarze METAL-SCAN kolejna automatyczna kalibracja. Ułatwia to odgraniczenie mierzonych obiektów i dopasowanie przyrządu do różnych podłoży.

Kalibracja manualna

Po naciśnięciu przycisku CAL (5) przyrząd jest manualnie kalibrowany. W ten sposób można ponownie rozpocząć pomiar lub jeszcze dokładniej odgraniczyć mierzone obiekty. Maksymalną czułość przyrządu uzyskuje się trzymając go podczas kalibracji w powietrzu.

Przyrząd i ściana muszą podczas kalibracji (wyjatek przy kalibracji w powietrze) i podczas całego pomiaru pozostawać w kontakcie. Również ręka powinna pozostać na przyrządzie.

5 Wybór trybu pomiaru

Nacisnąć krótko przycisk trybu (4).

METAL-SCAN: Wykrywanie metali we wszystkich materiałach niemetalicznych

AC-SCAN: Lokalizacja przewodów pod napięciem bezpośrednio pod niemetalicznymi zabudowami

Przyrząd wykrywa ukryte elementy metalowe we wszystkich materiałach niemetalicznych, takich jak np. kamień, beton, jastrych, drewno, płyty gipsowo-włóknowe, gazobeton, ceramiczne i mineralne materiały budowlane.

• Wybrać tryb METAL-SCAN (przycisk 4).
  – Gdy CAL zmieni się na CAL OK, można poruszać przyrządem.

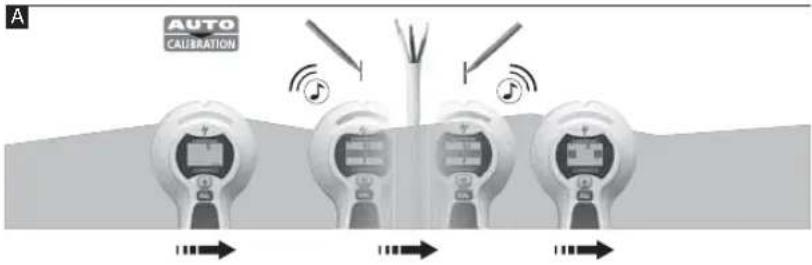

• MOVE: Powoli poruszać przyrządem po powierzchni.

A

B

C

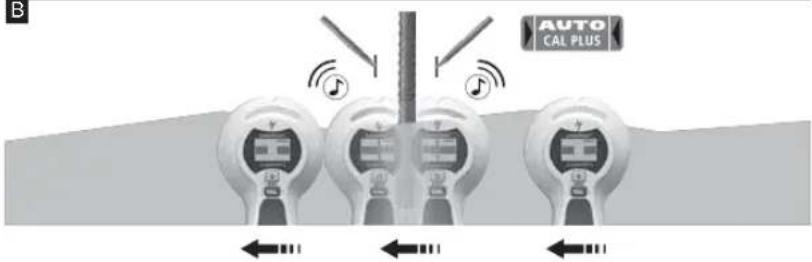

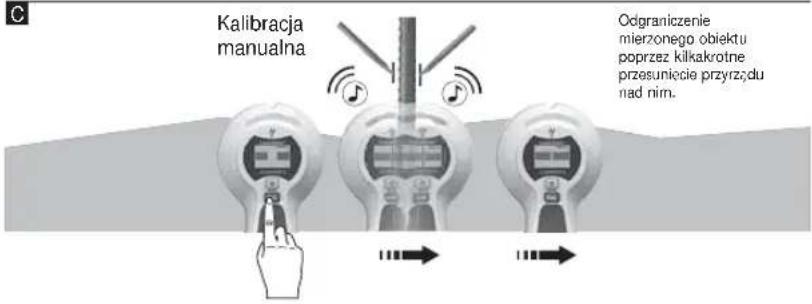

Wskazówka 1: pomiędzy oboma zaznaczonymi punktami znajduje się środek metalowego obiektu. Ze względu na wysoką czułość pomiarową grube obiekty metalowe wydają się być szersze niż w rzeczywistości. Należy ponownie przesuwać przyrząd nad wykrytym mierzonym obiektem, patrz rys. B. Przyrząd kalibruje się przy tym automatycznie. Manualna kalibracja powinna nastąpić w pobliżu ostatniego znalezionego miejsca, patrz rys. C. W razie potrzeby powtórzyć te czynności.

Wskazówka 2: ważna jest pozycja wyjściowa: przyłożyć przyrząd w miejscu, za którym nie ma żadnego metalowego obiektu. W przeciwnym razie sygnalizowany będzie błąd (ERROR). Rozwiązywanie problemów: odsunąć przyrząd na kilka centymetrów od aktualnego miejsca i ponownie rozpocząć pomiar.

Wskazówka 3: w przypadku wymagających zastosowań, np. przy stali żebrowej, należy testować powierzchnię zarówno w kierunku poziomym, jak i pionowym.

Wskazówka 4: Ponadto można ewentualnie wykrywać elastyczne rury grzejne w podłodze i w ścianach, zawierające folię metalową i znajdujące się blisko powierzchni. Należy przetestować tę funkcję w miejscu, w którym znany jest przebieg rury.

Wskazówka 5: w celu uniknięcia zakłóceń należy podczas pomiaru trzymać wolną dłoń i inne przedmioty w odległości co najmniej 15 cm od przyrządu.

Wskazówka 6: Przyrząd odnajduje tylko zewnętrzne krawędzie konstrukcji metalowych znajdujących się ewentualnie wokół drzwi, okien i naroży. Następnie odszukać drugą krawędź konstrukcji metalowej. Poruszać bokiem urządzenia po ścianie. Gdy pojawi się maksymalne wskazanie, osiągnięta została krawędź konstrukcji metalowej.

Wskazówka 7: upewnić się, że wykryty został rzeczywście metalowy obiekt. W tym celu sprawdzić, czy inne obiekty metalowe nie występują po obu stronach w regularnych odstępach, wynoszących z reguły 30, 40 lub 60 cm. Sprawdzić dodatkowo w kilku miejscach bezpośrednio nad i pod pierwszym miejscem wykrycia, czy jest to rzeczywście metalowy obiekt.

Wskazówka 8: stropy ze strukturą. Strop należy przykryć kartonem ochronnym. Tu należy szukać z maksymalną czułością przyrządu, tzn. skalibrować przyrząd w powietrzu.

Wskazówka: w przypadku obiektów umiejscowionych głęboko w ścianie może się zdarzyć, że nie zostanie zasygnalizowana pełna reakcja przyrządu.

7 Pomiar AC-SCAN

Lokalizacja przewodów pod napięciem bezpośrednio pod tynkiem wzgl. panelami drewnianymi i innymi niemetalicznymi obudowami. W ścianach montowanych na sucho na stelażach metalowych przewody pod napięciem nie są wykrywane.

• Wybrać tryb AC-SCAN (przycisk 4).
  – Gdy CAL zmieni się na CAL OK, można poruszać przyrządem.
  – MOVE: Pow oli poruszać przyrządem po powierzchni.

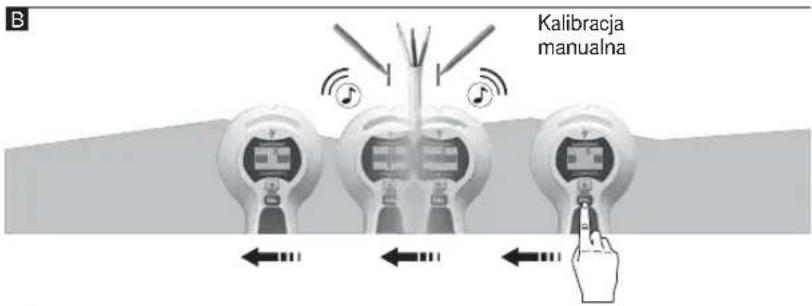

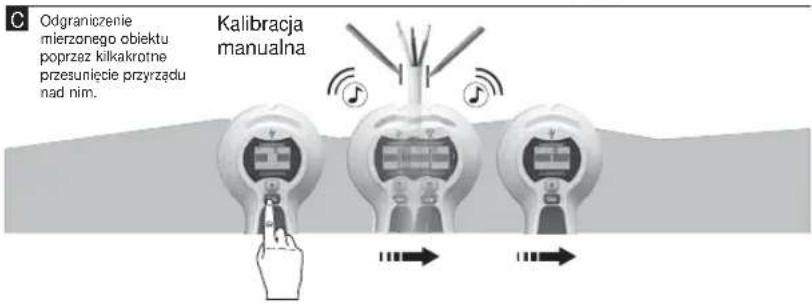

Wskazówka 1: Manualna kalibracja powinna nastąpić w pobliżu ostatniego znalezionego miejsca, patrz rys. B/C.

W razie potrzeby powtórzyć te czynności.

Wskazówka 2: ze względu na ładunki elektrostatyczne możliwe jest ewentualnie wykrycie pół elektrycznych z boku rzeczywistej pozycji przewodu. Odprowadzić te ładunku przez przyłożenie wolnej ręki do ściany.

Wskazówka 3: pracować powoli, gdyż tarcie może generować zakłócające ładunki.

Wskazówka 4: w razie przypuszczenia występowania przewodów i nieznalezienia żadnych z nich istnieje możliwość, że są one ułożone w kanałach kablowych. Użyć funkoji METAL-SCAN, aby zlokalizować metalowe kanały kablowe.

Wskazówka 5: metale w ścianach (np. stelaż metalowy) przenoszą pola elektryczne i powodują przez to wpływy zakłócające. W takim przypadku przełączyć na funkcję METAL-SCAN, aby zlokalizować przewody.

Wskazówka 6: ważna jest pozycja wyjściowa: aby móc uzyskać maksymalną czułość należy rozpocząć operację przez ustawienie przyrządu nie z daleka od wszystkich przewodów pod napięciem.

Wskazówka: w przypadku obiektów umiejscowionych głęboko w ścianie może się zdarzyć, że nie zostanie zasygnalizowana pełna reakcja przyrządu.

Przewody znajdujące się głębiej niż 4 cm mogą ewentualnie nie być wykrywane.

8 METAL-SCAN: Ostrzeżenie o napięciu

Ciągłe ostrzeżenie o napięciu w nieekra-nowanych przewodach z chwilą wykrycia pola elektrycznego.

Pracując w pobliżu przewodów elektrycznych należy zawsze wyłączyć zasilanie prądem.

9 Backlight

Urządzenie wyposażone jest w oświetlenie tła.

Dane Techniczne
Zakres pomiarowy AC 110 - 230V, 50 - 60 Hz
Temperatura pracy 0°C ... 40°C (32°F ... 104°F)
Temperatura składowania -20°C ... 70°C (-4°F ... 158°F)
Zasilanie Bateria alkaliczna 1 x 9V (typ 6LR 61)
Wymiary (szer. x wys. x gł.) 85 mm x 180 mm x 38 mm
Masa (z baterią) 180 g
Głębokości pomiaru
Precyzyjna lokalizacja metali żelaznych / nieżelaznych (Technologia METAL-SCAN)	Do głębokości 7,5 cm /do głębokości 5 cmmetale nieżelazne
Precyzyjna lokalizacja przewodów pod napięciem (Technologia AC-SCAN)	Do głębokości 4 cm
Lokalizacja uszkodzonych linii napięciowych	Do głębokości 4 cm

Zmiany zastrzeżone. 12.2012

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: www.laserliner.com/info
