Typ produktu	Wykrywacz belek, kabli i metali
Marka	Laserliner
Model	StarFinder Plus
Wymiary (dł. x wys. x gł.)	85 mm x 180 mm x 38 mm
Waga (z baterią)	163 g
Zasilanie	1 bateria alkaliczna 9V (typ 6LR 61)
Tryby pomiaru	STUD-SCAN (belki drewniane/metalowe), AC-SCAN (kable pod napięciem)
Głębokość wykrywania (STUD-SCAN)	Do 4 cm
Głębokość wykrywania (AC-SCAN)	Do 4 cm
Zakres wykrywanego napięcia	110-230 V, 50-60 Hz
Wyświetlacz	LC z podświetleniem i pomocą użytkownika
Kalibracja	Automatyczna i ręczna
Sygnały	Wizualne (LED zielony/czerwony) i dźwiękowe
Automatyczne wyłączanie	Po 30 sekundach bezczynności
Temperatura pracy	0°C do 40°C
Temperatura przechowywania	-20°C do 70°C
Bezpieczeństwo	Wbudowany ostrzegacz napięcia; odciąć zasilanie w trybie STUD-SCAN w pobliżu linii elektrycznych
Czyszczenie	Czyścić miękką, suchą szmatką
Utylizacja	Urządzenie elektryczne: selektywna zbiórka zgodnie z dyrektywą WEEE
Zawartość opakowania	Wykrywacz StarFinder Plus, bateria 9V, instrukcja obsługi

Często zadawane pytania - StarFinder Plus Laserliner

Jak skalibrować urządzenie StarFinder Plus?

Automatyczna kalibracja następuje po włączeniu zasilania lub przy zmianie trybu. W celu ręcznej kalibracji naciśnij przycisk CAL (5). W trybie STUD-SCAN trzymaj urządzenie przy ścianie podczas kalibracji. Poczekaj na wyświetlenie 'CAL OK' przed rozpoczęciem pomiaru.

Co zrobić, gdy urządzenie wyświetla 'ERROR' w trybie STUD-SCAN?

Błąd oznacza, że urządzenie znajduje się nad belką na początku kalibracji. Przesuń urządzenie o kilka centymetrów w miejsce bez belki i powtórz kalibrację.

Jak wykrywać belki drewniane lub metalowe?

Wybierz tryb STUD-SCAN (przycisk MODE). Przyłóż urządzenie do ściany, skalibruj (CAL), a następnie przesuwaj je powoli po powierzchni. Środek belki znajduje się pomiędzy dwoma znacznikami wizualnymi. Belki są często rozmieszczone co 30, 40 lub 60 cm.

Jak zlokalizować kable pod napięciem?

Wybierz tryb AC-SCAN. Poczekaj na zakończenie kalibracji (CAL OK). Przesuwaj powoli urządzenie. Czerwona dioda i alarm dźwiękowy wskazują obecność przewodu pod napięciem. Dla lepszej dokładności wykonaj ręczną kalibrację w pobliżu ostatniego wykrycia.

Jakiej baterii używać do StarFinder Plus?

Użyj baterii alkalicznej 9V typu 6LR 61. Otwórz komorę baterii z tyłu urządzenia i włóż baterię, zachowując biegunowość.

Dlaczego urządzenie nie wykrywa prawidłowo na niektórych ścianach?

Niektóre materiały mogą utrudniać wykrywanie: płytki ceramiczne, grube dywany, metaliczne tapety lub świeżo pomalowane wilgotne ściany. W takim przypadku pozostaw do wyschnięcia na co najmniej tydzień. Teksturowane sufity mogą wymagać użycia trybu DeepScan (jeśli dostępny) lub płyty ochronnej.

Co oznacza komunikat 'CAL OK'?

Komunikat 'CAL OK' oznacza, że kalibracja jest zakończona i urządzenie jest gotowe do wykonywania pomiarów. Możesz wtedy rozpocząć przesuwanie urządzenia po badanej powierzchni.

Jaka jest maksymalna głębokość wykrywania?

Maksymalna głębokość wykrywania wynosi 4 cm dla belek (STUD-SCAN) i kabli pod napięciem (AC-SCAN). Głębsze obiekty mogą nie zostać wykryte lub wyświetlać niepełne oscylacje.

Jak wyłączyć urządzenie?

Przytrzymaj przycisk Wł./Wył. (4) przez około 2 sekundy. Urządzenie wyłącza się również automatycznie po 30 sekundach bezczynności (AutoShutOff).

Jakie środki ostrożności zachować podczas użytkowania?

W trybie STUD-SCAN zawsze odcinaj zasilanie, jeśli pracujesz w pobliżu linii elektrycznych. Ostrzegacz napięcia działa w sposób ciągły na niechronionych liniach. Nie używaj urządzenia w pobliżu wody ani w wilgotnym środowisku. Przestrzegaj dyrektywy WEEE dotyczącej utylizacji.

INSTRUKCJA OBSŁUGI StarFinder Plus Laserliner

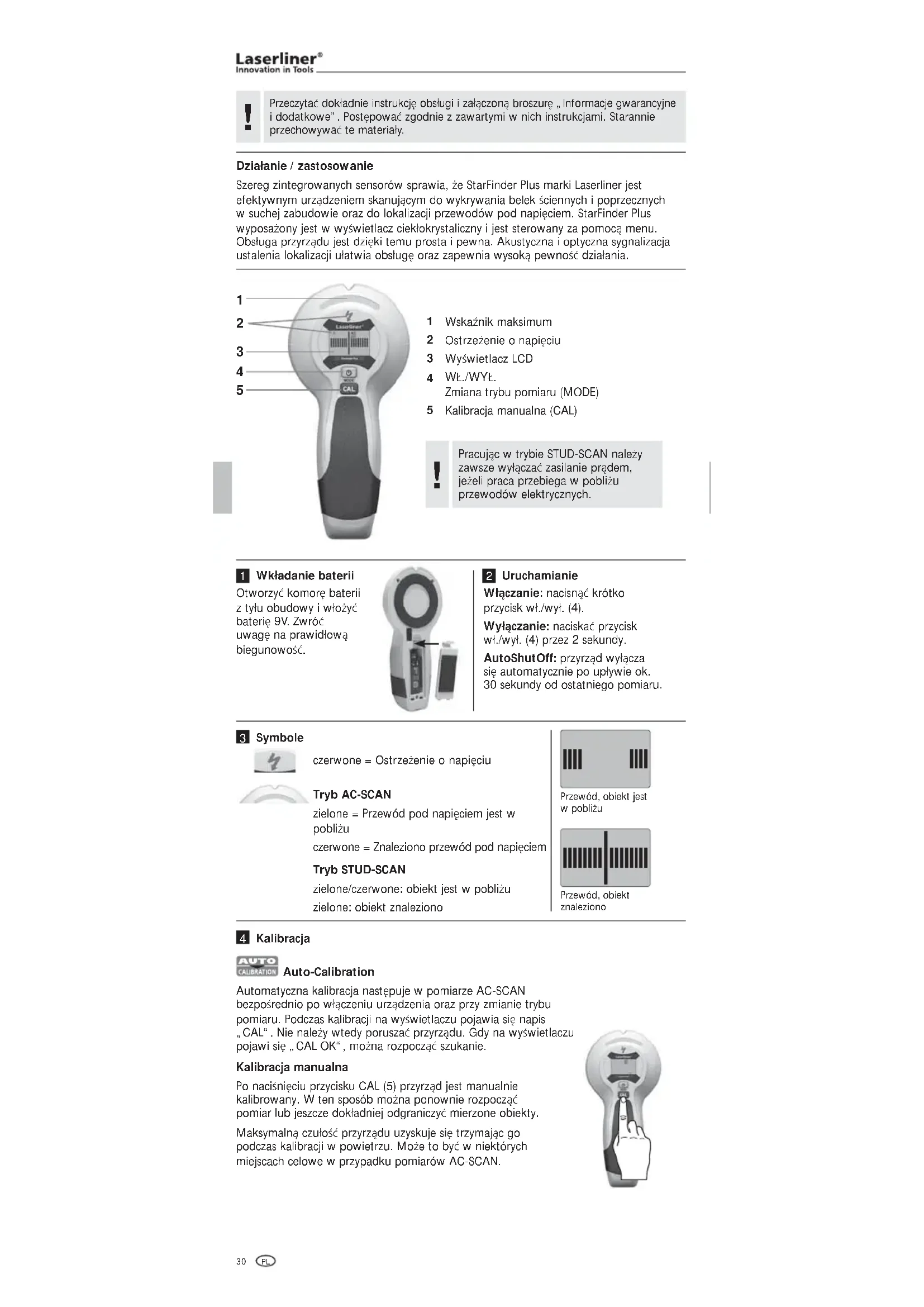

Przeczytać dokładnie instrukcję obsługi i załączoną broszurę „Informacje gwarancyjne i dodatkowe”. Postępować zgodnie z zawartymi w nich instrukcjami. Starannie przechowywać te materiały.

Działanie / zastosowanie

Szereg zintegrowanych sensorów sprawia, że StarFinder Plus marki Laserliner jest efektywnym urządzeniem skanującym do wykrywania belek ściennych i poprzecznych w suchej zabudowie oraz do lokalizacji przewodów pod napięciem. StarFinder Plus wyposażony jest w wyświetlacz ciekłokrystaliczny i jest sterowany za pomocą menu. Obsługa przyrządu jest dzięki temu prosta i pewna. Akustyczna i optyczna sygnalizacja ustalenia lokalizacji ułatwia obsługę oraz zapewnia wysoką pewność działania.

1

2
3
4
5

1 Wskaznik maksimum
2 Ostrzeżenie o napięciu
3 Wyświetlacz LCD
4 WŁ./WYŁ. Zmiana trybu pomiaru (MODE)
5 Kalibracja manualna (CAL)

!

Pracując w trybie STUD-SCAN należy zawsze wyłącać zasilanie prądem, jeżeli praca przebiega w pobliżu przewodów elektrycznych.

1 Wkładanie baterii

Otworzyć komorę baterii z tyłu obudowy i włożyć baterię 9V. Zwróć uwagę na prawidłową biegunowość.

2 Uruchamianie

Włączanie: nacisnąć krótko przycisk wt./wył. (4).

Wyłączanie: naciskać przycisk wł./wył. (4) przez 2 sekundy.

AutoShutOff: przyrząd wyłącza się automatycznie po upływie ok. 30 sekundy od ostatniego pomiaru.

3 Symbole

czerwone = Ostrzeżenie o napięciu

Tryb AC-SCAN

zielone = Przewód pod napięciem jest w pobliżu czerwone = Znaleziono przewód pod napięciem

Tryb STUD-SCAN

zielone/czerwone: obiekt jest w pobliżu zielone: obiekt znaleziono

Przewód, obiekt jest w pobliżu

Przewód, obiekt znaleziono

4 Kalibracja

Auto-Calibration

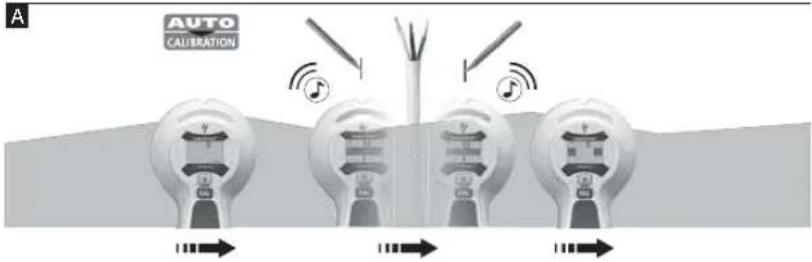

Automatyczna kalibracja następuje w pomiarze AC-SCAN bezpośrednio po włączeniu urządzenia oraz przy zmianie trybu pomiaru. Podczas kalibracji na wyświetlaczu pojawia się napis „CAL”. Nie należy wtedy poruszać przyrządu. Gdy na wyświetlaczu pojawi się „CAL OK”, można rozpocząć szukanie.

Kalibracja manualna

Po naciśnięciu przycisku CAL (5) przyrząd jest manualnie kalibrowany. W ten sposób można ponownie rozpocząć pomiar lub jeszcze dokładnie odgraniczyć mierzone obiekty.

Maksymalną czułość przyrządu uzyskuje się trzymając go podczas kalibracji w powietrzu. Może to być w niektórych miejscach celowe w przypadku pomiarów AC-SCAN.

Przyrząd i ściana muszą podczas kalibracji w trybie STUD-SCAN i podczas całego pomiaru pozostawać w kontakcie. Również ręka powinna pozostać na przyrządzie.

5 Wybór trybu pomiaru

Nacisnąć krótko przycisk trybu (4).

AC-SCAN (Lokalizacja przewodów pod napięciem bezpośrednio pod niemetalicznymi zabudowami)

STUD-SCAN (Wykrywanie belek ściennych i poprzecznych z drewna i metalu w suchej zabudowie pod niemetalicznymi zabudowami)

Wykrywanie belek ściennych i poprzecznych z drewna i metalu w suchej zabudowie np. pod płytami gipsowo-włóknowymi, panelami drewnianymi i innymi niemetalicznymi zabudowami.

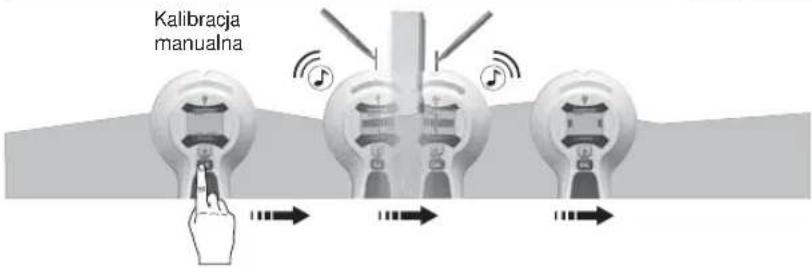

• Wybrać tryb STUD-SCAN (przycisk 4)
• ON WALL: Przyłożyć przyrząd do ściany.
• PRESS CAL: Nacisnąć przycisk kalibracji (5) i odczekać aż do zakończenia procesu kalibracji: CAL OK
• MOVE: Powoli poruszać przyrządem po powierzchni.

Wskazówka 1: pomiędzy oboma zaznaczonymi punktami znajduje się środek belki.

Wskazówka 2: ważna jest pozycja wyjściowa: przyłożyć przyrząd w miejscu, za którym nie ma żadnej belki. W przeciwnym razie sygnalizowany będzie błąd (ERROR). Rozwiązywanie problemów: odsunąć przyrząd na kilka centymetrów od aktualnego miejsca i ponownie rozpocząć pomiar.

Wskazówka 3: w celu uniknięcia zakłóceń należy podczas pomiaru trzymać wolną dłoń i inne przedmioty w odległości co najmniej 15 cm od przyrządu StarFinder Plus.

Wskazówka 4: StarFinder Plus odnajduje tylko zewnętrzne krawędzie belek podwójnych, znajdujących się ew. wokół drzwi, okien i naroży.

Wskazówka 5: upewnić się, że wykryta została rzeczywiście belka. W tym celu sprawdzić, czy inne belki występują po obu stronach w regularnych odstępach, wynoszących z reguły 30, 40 lub 60 cm. Sprawdzić dodatkowo w kilku miejscach bezpośrednio nad i pod pierwszym miejscem wykrycia, czy jest to rzeczywiście belka.

Wskazówka 6: stropy ze strukturą. Strop należy przykryć kartonem ochronnym. Użyć tutaj funkcji DeepScan.

Wskazówka: w przypadku obiektów umiejscowionych głęboko w ścianie może się zdarzyć, że nie zostanie zasygnalizowana pełna reakcja przyrządu.

Jeżeli przewody elektryczne, rury metalowe lub z tworzywa sztucznego znajdują się w pobliżu płyty gipsowo-włóknowej lub jej dotykają, StarFinder Plus może je ewentualnie wykryć jako belki.

Cechy szczególne przy różnych materiałach

Wykrywanie belek drewnianych przez następujące materiały może być ewentualnie niemożliwe:

• eramiczne płytki podłogowe
• wykładziny dywanowe z wysciełaną stronę tylną
• tapety z włóknami metalowymi lub folią metalową
  – świeżo pomalowane, wilgotne ściany Muszą one schnąć przez co najmniej jeden tydzień.

7 Pomiar AC-SCAN

Lokalizacja przewodów pod napięciem bezpośrednio pod tynkiem wzgl. panelami drewnianymi i innymi niemetalicznymi obudowami. W ścianach montowanych na sucho na stelażach metalowych przewody pod napięciem nie są wykrywane.

• Wybrać tryb AC-SCAN (przycisk 4).
  – Gdy CAL zmieni się na CAL OK, można poruszać przyrządem.
• MOVE: Powoli poruszać przyrządem po powierzchni.

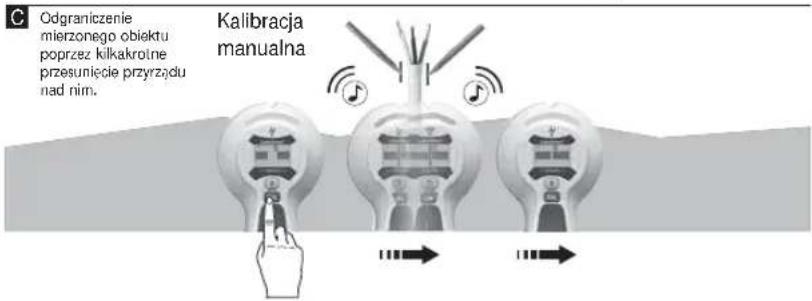

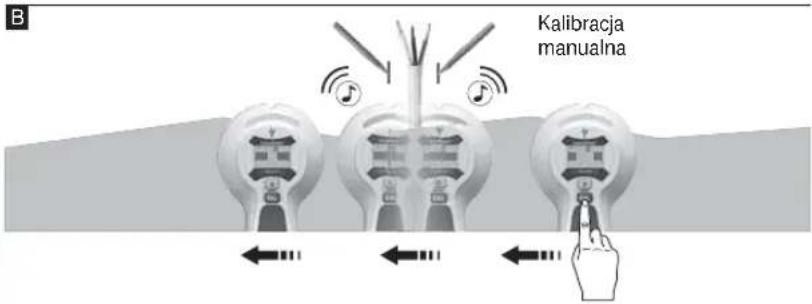

Wskazówka 1: Manualna kalibracja powinna nastąpić w pobliżu ostatniego znalezionego miejsca, patrz rys. B/C. W razie potrzeby powtórzyć te czynności.

Wskazówka 2: ze względu na ładunki elektrostatyczne możliwe jest ewentualnie wykrycie pół elektrycznych z boku rzeczywistej pozycji przewodu. Odprowadzić te ładunku przez przyłożenie wolnej ręki do ściany.

Wskazówka 3: pracować powoli, gdyż tarcie może generować zakłócające ładunki.

Wskazówka 4: w razie przypuszczenia występowania przewodów i nieznalezienia żadnych z nich istnieje możliwość, że są one ułożone w kanałach kablowych. Użyć funkcji STUD-SCAN, aby zlokalizować metalowe kanały kablowe.

Wskazówka 5: metale w ścianach (np. stelaż metalowy) przenoszą pola elektryczne i powodują przez to wpływy zakłócające. W takim przypadku przełączyć na funkcję STUD-SCAN, aby zlokalizować przewody.

Wskazówka 6: ważna jest pozycja wyjściowa: aby móc uzyskać maksymalną czułość należy rozpocząć operację przez ustawienie przyrządu nie z daleka od wszystkich przewodów pod napięciem.

Wskazówka: w przypadku obiektów umiejscowionych głęboko w ścianie może się zdarzyć, że nie zostanie zasygnalizowana pełna reakcja przyrządu.

Przewody znajdujące się głębiej niż 4 cm mogą ewentualnie nie być wykrywane.

8 STUD-SCAN: Ostrzeżenie o napięciu

Ciągłe ostrzeżenie o napięciu w nieekra-nowanych przewodach z chwilą wykrycia pola elektrycznego.

9 Backlight

Urządzenie wyposażone jest w oświetlenie tła.

Dane Techniczne
Zakres pomiarowy AC 110 - 230V, 50 - 60 Hz
Temperatura pracy 0°C ... 40°C (32°F ... 104°F)
Temperatura składowania -20°C ... 70°C (-4°F ... 158°F)
Zasilanie Bateria alkaliczna 1 x 9V (typ 6LR 61)
Wymiary (szer. x wys. x gł.) 85 mm x 180 mm x 38 mm
Masa (z baterią) 163 g
Głębokości pomiaru
Lokalizacja belek z drewna / metalu(Technologia STUD-SCAN)	Do głębokości 4 cm
Precyzyjna lokalizacja przewodów pod napięciem (Technologia AC-SCAN)	Do głębokości 4 cm

Zmiany zastrzeżone. 10.2012

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotycząca złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: www.laserliner.com/info
