Ürün tipi	Kiriş, kablo ve metal dedektörü
Marka	Laserliner
Model	StarFinder Plus
Boyutlar (G x Y x D)	85 mm x 180 mm x 38 mm
Ağırlık (pil dahil)	163 g
Güç kaynağı	1 adet 9V alkalin pil (tip 6LR 61)
Ölçüm modları	STUD-SCAN (ahşap/metal kirişler), AC-SCAN (gerilim altındaki kablolar)
Algılama derinliği (STUD-SCAN)	4 cm'ye kadar
Algılama derinliği (AC-SCAN)	4 cm'ye kadar
Algılanan gerilim aralığı	110-230 V, 50-60 Hz
Ekran	Arka aydınlatmalı ve kullanıcı yardımlı LC
Kalibrasyon	Otomatik ve manuel
Sinyaller	Görsel (yeşil/kırmızı LED) ve sesli
Otomatik kapanma	30 saniye hareketsizlikten sonra
Çalışma sıcaklığı	0°C ila 40°C
Depolama sıcaklığı	-20°C ila 70°C
Güvenlik	Dahili gerilim uyarısı; elektrik hatları yakınında STUD-SCAN modunda gücü kesin
Temizlik	Yumuşak ve kuru bir bezle temizleyin
Atık imhası	Elektrikli cihaz: WEEE yönergesine göre seçici toplama
Paket içeriği	StarFinder Plus dedektörü, 9V pil, kullanım kılavuzu

Sık sorulan sorular - StarFinder Plus Laserliner

StarFinder Plus cihazı nasıl kalibre edilir?

Otomatik kalibrasyon, cihaz açıldığında veya mod değiştirildiğinde yapılır. Manuel kalibrasyon için CAL (5) tuşuna basın. STUD-SCAN modunda, kalibrasyon sırasında cihazı duvara dayayın. Ölçüme başlamadan önce 'CAL OK' görüntülenene kadar bekleyin.

STUD-SCAN modunda cihaz 'ERROR' gösterirse ne yapmalı?

Hata, kalibrasyon başlangıcında cihazın bir kirişin üzerinde konumlandığını gösterir. Cihazı kiriş olmayan bir yere birkaç santimetre kaydırın ve kalibrasyonu tekrarlayın.

Ahşap veya metal kirişler nasıl tespit edilir?

STUD-SCAN modunu seçin (MODE düğmesi). Cihazı duvara dayayın, kalibre edin (CAL), ardından yüzeyde yavaşça hareket ettirin. Kirişin ortası, iki görsel işaret arasında bulunur. Kirişler genellikle 30, 40 veya 60 cm aralıklarla yer alır.

Gerilim altındaki kablolar nasıl bulunur?

AC-SCAN modunu seçin. Kalibrasyonun bitmesini bekleyin (CAL OK). Cihazı yavaşça hareket ettirin. Kırmızı ışık ve sesli alarm, gerilim altındaki bir hattın varlığını gösterir. Daha iyi hassasiyet için, son algılamanın yakınında manuel kalibrasyon yapın.

StarFinder Plus için hangi pil kullanılmalı?

Tip 6LR 61, 9V alkalin pil kullanın. Cihazın arkasındaki pil bölmesini açın ve kutuplara dikkat ederek pili takın.

Cihaz neden bazı duvarlarda doğru şekilde algılamıyor?

Bazı malzemeler algılamayı engelleyebilir: seramik karolar, kalın halılar, metalize duvar kağıtları veya nemli yeni boyanmış duvarlar. Bu durumda en az bir hafta kurumaya bırakın. Dokulu tavanlar, DeepScan modunun (varsa) veya bir koruma plakasının kullanılmasını gerektirebilir.

'CAL OK' mesajı ne anlama geliyor?

'CAL OK' mesajı, kalibrasyonun tamamlandığını ve cihazın ölçüm yapmaya hazır olduğunu gösterir. Ardından cihazı incelenecek yüzeyde hareket ettirmeye başlayabilirsiniz.

Maksimum algılama derinliği nedir?

Maksimum algılama derinliği, kirişler için (STUD-SCAN) ve gerilim altındaki kablolar için (AC-SCAN) 4 cm'dir. Daha derin nesneler algılanmayabilir veya eksik bir salınım gösterebilir.

Cihaz nasıl kapatılır?

Açma/Kapatma düğmesine (4) yaklaşık 2 saniye basılı tutun. Cihaz ayrıca 30 saniye hareketsizlikten sonra otomatik olarak kapanır (AutoShutOff).

Kullanım sırasında hangi güvenlik önlemleri alınmalı?

STUD-SCAN modunda, elektrik hatları yakınında çalışıyorsanız her zaman elektrik gücünü kesin. Gerilim uyarısı, korumasız hatlarda sürekli çalışır. Cihazı su yakınında veya nemli ortamlarda kullanmayın. Atık imhası için WEEE yönergesine uyun.

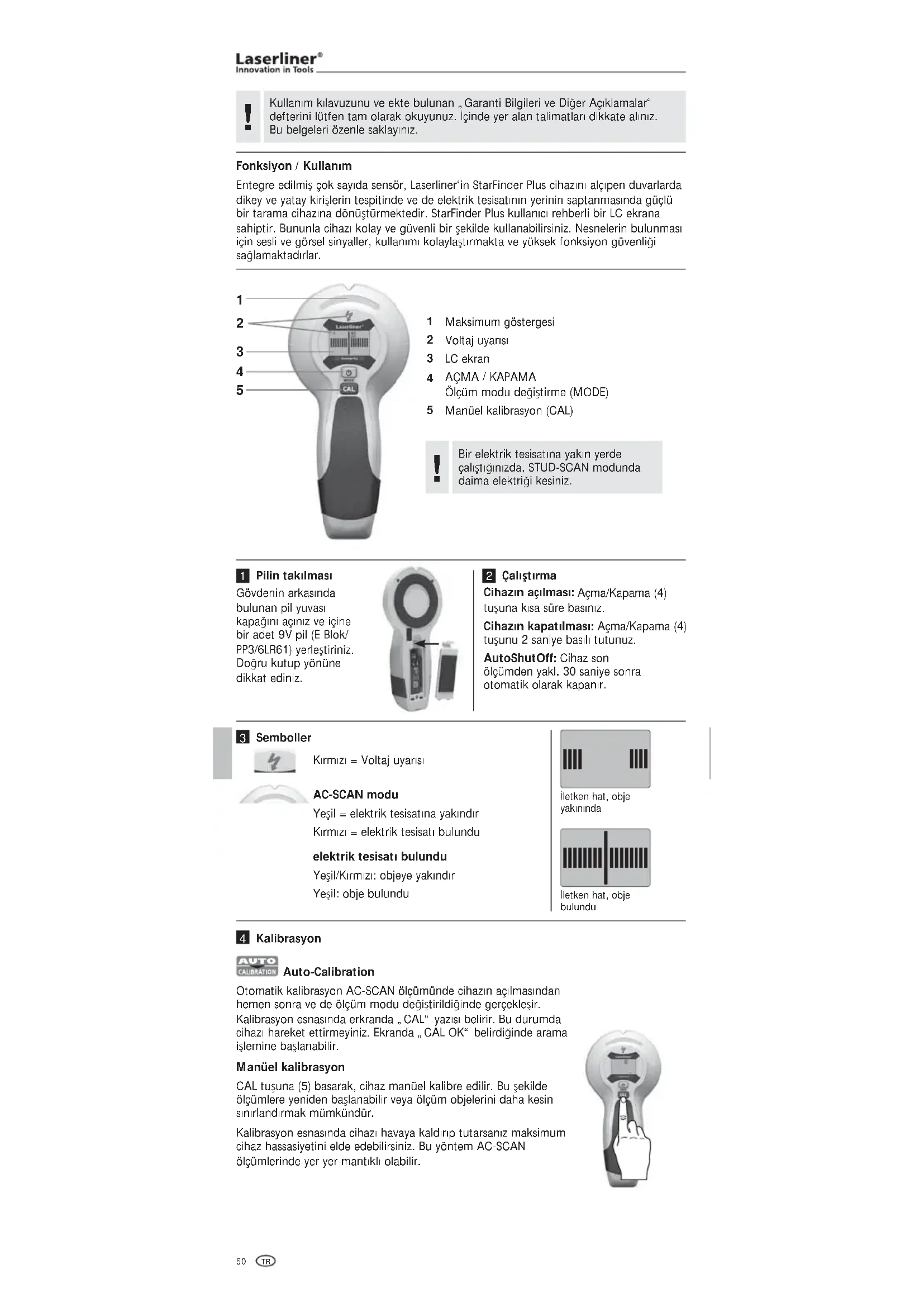

KULLANIM KILAVUZU StarFinder Plus Laserliner

Kullanım kılavuzunu ve ekte bulunan „Garanti Bilgileri ve Diğer Açıklamalar” defterini lütfen tam olarak okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belgeleri özenle saklayınız.

Fonksiyon / Kullanım

Entegre edilmiş çok sayıda sensör, Laserliner*in StarFinder Plus cihazını alçıpen duvarlarda dikey ve yatay kirişlerin tespitinde ve de elektrik tesisatının yerinin saptanmasında güçlü bir tarama cihazına dönüştürmektedir. StarFinder Plus kullanıcı rehberli bir LC ekrana sahiptir. Bununla cihazı kolay ve güvenli bir şekilde kullanabilirsiniz. Nesnelerin bulunması için sesli ve görsel sinyaller, kullanımı kolaylaştırmakta ve yüksek fonksiyon güvenliği sağlamaktadırlar.

1

2
3
4
5

1 Maksimum göstergesi
2 Voltaj uyarısı
3 LC ekran
4 AÇMA / KAPAMA Ölçüm modu değiştirme (MODE)
5 Manüel kalibrasyon (CAL)

Bir elektrik tesisatına yakın yerde çalıştığınızda, STUD-SCAN modunda daima elektriği kesiniz.

1

Pilin takılması

Gövdenin arkasında bulunan pil yuvası kapağını açınız ve içine bir adet 9V pil (E Blok/PP3/6LR61) yerleştiriniz. Doğru kutup yönüne dikkat ediniz.

2

Çalıştırma

Cihazın açılması: Açma/Kapama (4) tuşuna kısa süre basınız.

Cihazın kapatılması: Açma/Kapama (4) tuşunu 2 saniye basılı tutunuz.

AutoShutOff: Cihaz son ölçümden yakl. 30 saniye sonra otomatik olarak kapanır.

3

Semboller

Kirmizi = Voltaj uyarısı

AC-SCAN modu

Yeşil = elektrik tesisatına yakındır Kırmızı = elektrik tesisatı bulundu

elektrik tesisatı bulundu

Yeşil/Kırmızı: objeye yakındır Yeşil: obje bulundu

iletken hat, obje yakınında

iletken hat, obje bulundu

4

Kalibrasyon

Auto-Calibration

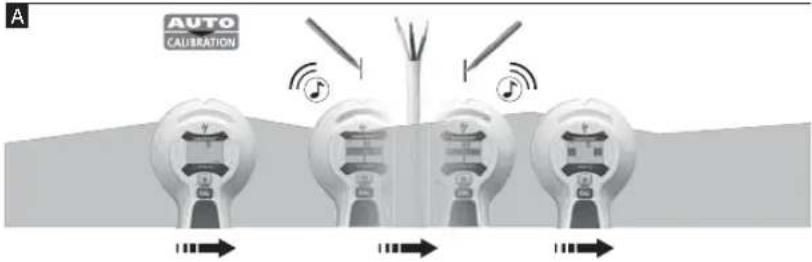

Otomatik kalibrasyon AC-SCAN ölçümünde cihazın açılmasından hemen sonra ve de ölçüm modu değiştirildiğinde gerçekleşir. Kalibrasyon esnasında erkranda „CAL“ yazısı belirir. Bu durumda cihazı hareket ettirmeyiniz. Ekranda „CAL OK“ belirdiğinde arama işlemine başlanabilir.

Manüel kalibrasyon

CAL tuşuna (5) basarak, cihaz manüel kalibre edilir. Bu şekilde ölçümlere yeniden başlanabilir veya ölçüm objelerini daha kesin sınırlandırmak mümkündür.

Kalibrasyon esnasında cihazı havaya kaldırıp tutarsanız maksimum cihaz hassasiyetini elde edebilirsiniz. Bu yöntem AC-SCAN ölçümlerinde yer yer mantıklı olabilir.

STUD-SCAN modunda kalibrasyon esnasında ve ölçüm işleminin tamamı süresince cihaz ve duvarın birbirine temas etmesi gerekir. Aynı şekilde eliniz de cihazın üzerinde olmalıdır.

5 Ölçüm Modunun Seçilmesi

Mod tuşuna (4) kısa süre basıniz.

AC-SCAN (Doğrudan metal olmayan kaplamaların altında elektrik tesisatının yerinin saptanması.)

STUD-SCAN (Alçipen duvarlarda ahşap ve metal dikey ve yatay kirişlerin metal olmayan kaplamaların altında yerlerinin saptanması)

Alçıpen duvarlarda ahşap ve metal dikey ve yatay kirişlerin örn. alçı elyaf lehvaların, ahşap panellerin veya diğer metal olmayan kaplamaların altında yerlerinin saptanması.

- STUD-SCAN seçiniz (Düğme 4)

- ON WALL: Cihazı duvar üstüne yerleştiriniz.

- PRESS CAL: Kalibrasyon düğmesine (5) basıniz ve kalibrasyon bitirilene kadar bekleyiniz: CAL OK

- MOVE: Cihazı yüzey üstünde yavaş bir şekilde hareket ettiriniz.

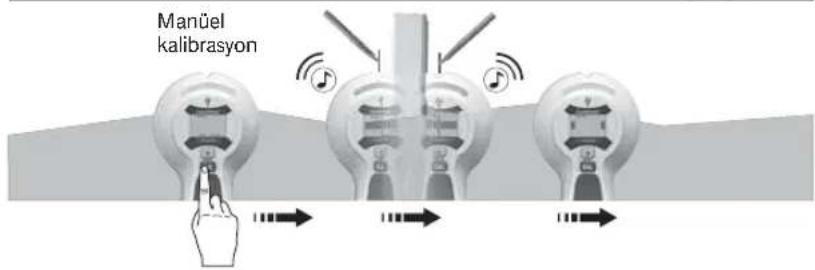

Tavsiye 1: İki işaret arasında kiriş ortası bulunur.

Tavsiye 2: Başlangıç pozisyonuna dikkat ediniz: Cihazı arkasında kiriş bulunmayan bir yere yerleştiriniz. Aksi takdirde bir hata gösterilir (ERROR). Hata giderme: Cihazı o an bulunduğu yerden birkaç santimetre öteye hareket ettiriniz ve ölçümü yeniden başlatınız.

Tavsiye 3: Tarama işlemi sırasında parazitlerin meydana gelmesini önlemek için boşta kalan elinizi veya başka nesneleri StarFinder Plus'den en az 15 cm uzakta tutunuz.

Tavsiye 4: StarFinder Plus, kapı, pencere ve köşelerin etrafında bulunabilecek çift kirişlerin yalnızca dış kenarlarını saptar.

Tavsiye 5: Gerçekten de bir kiriş bulup bulmadığınızı kontrol ediniz. Bunun için her iki tarafta eşit mesafelerde (kural olarak 30, 40 veya 60 cm) başka kirişlerin olup olmadığını kontrol ediniz. Ayrıca ilk bulunan noktanın doğrudan üstünde veya altında bir kiriş olup olmadığını birden fazla yerden kontrol ediniz.

Tavsiye 6: Tekstüre tavanlar: Tavanın bir koruyucu karton ile örtülmesi gerekmektedir. Burada DeepScan fonksiyonunu kullanınız.

Uyarı: Duvarın çok fazla derininde olan objelerde ibre tam olarak sonuç vermeyebilir.

Bir alçı elyaf levhanın yakınlarında elektrik tesisatı, metal veya plastik borular var olduğunda veya bunlara temas ettiğinde, bunlar kimi durumlarda StarFinder Plus tarafından kiriş olarak algılanabilir.

Çeşitli malzemelerle ilgili özellikler

Aşağıdaki malzemeler nedeniyle bir ahşap kirişin algılanması mümkün olmayabilir:

- Seramik zemin karoları

- Arka tarafı kabarık dolgulu halı zeminler

- Metal elyaf veya metal folyolu duvar kağıtları

– Yeni boyanmış, nemli duvarlar. Bunlar en az bir hafta süreyle kurumalıdır.

7 AC-SCAN ölçümu

Doğrudan sıva veya ahşap paneller ve diğer metal olmayan kaplamaların altında elektrik tesisatının yerinin saptanması. İçinde metal profiller bulunan kuru yapı duvarlarındaki elektrik tesisatları algılanmaz.

• AC-SCAN seçiniz (Düğme 4).
• CAL yazısı CAL OK olarak değiştiğinde cihazı hareket ettirebilirsiniz.
• MOVE: Cihazı yüzey üstünde yavaş bir şekilde hareket ettiriniz.

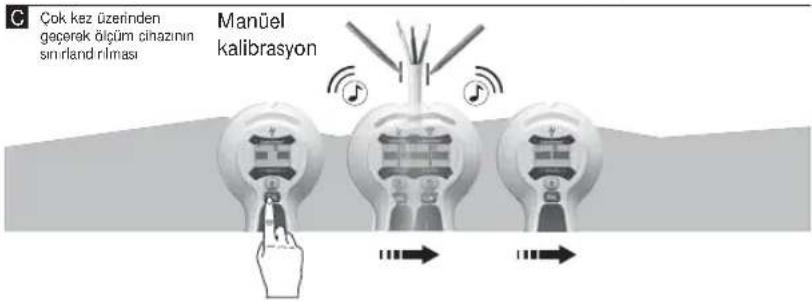

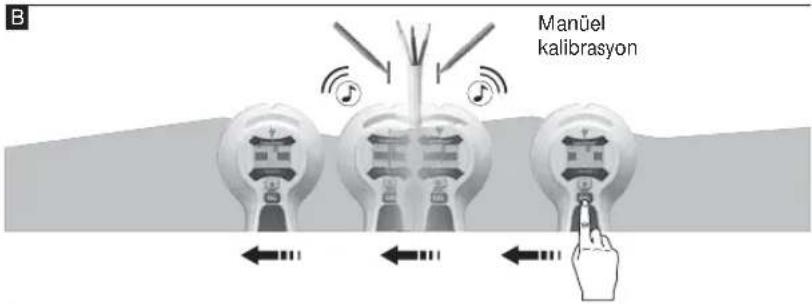

Tavsiye 1: Manüle kalibrasyonun en son bulunan yerin yakınında yapılması gerekmektedir, şekil B/C'ye bakınız. Bu işlemi gerektiğiinde tekrarlayınız.

Tavsiye 2: Statik yüklenmeler nedeniyle kimi durumlarda gerçek tesisat konumunun yanlarında elektriksel alanlar saptanabilir. Boşta kalan elinizi duvar üstüne koyarak bu yüklenmeleri boşaltınız.

Tavsiye 3: Yavaş hareket ediniz, çünkü sürtünme parazitlere neden olabilecek yüklenmelere neden olabilir.

Tavsiye 4: Var odluğunu tahmin ettiğiniz halde tesisatı bulamadığınızda, bunlar muhtemelen kablo kanalları içinde yalıtılmıştır. Kablo kanallarını metalden ayrıştırmak için STUD-SCAN seçeneğini kullanınız.

Tavsiye 5: Duvarlar içindeki metaller (örn. metal profilli duvarlarda) elektriksel alanları iletir ve bu nedenle parazitlere neden olur. Böyle bir durumda tesisatı saptamak için STUD-SCAN seçeneğini çalıştırınız.

Tavsiye 6: Başlangıç pozisyonu önemlidir: Maksimum hassasiyetin elde edilebilmesi için işleme, cihazı elektrik iletten tesisata yakın bir yere koymayarak başlayınız.

Uyarı: Duvarın çok fazla derininde olan objelerde ibre tam olarak sonuç vermeyebilir.

Kimi durumlarda 40 mm'den daha derinde döşenmiş hatlar algılanamayabilir.

8 STUD-SCAN: Voltaj uyarısı

Devamlı olarak izole olmayan hatlarda bir elektriksel alan saptandığı anda voltaj uyarısı verir.

9 Backlight

Cihazın arka fon ışıklandırması bulunur.

Teknik Özellikler
Ölçüm aralığı AC 110 - 230V, 50 - 60 Hz
Çalışma ısisı	0^ ... 40^ ( 32^ ... 104^ )
Depolama ısisı	-20^ ... 70^ ( -4^ ... 158^ )
Elektrik beslemesi 1 x 9V alkalik pil (Tip 6LR 61)
Ebatlar (G x Y x D) 85 mm x 180 mm x 38 mm
Ağırlığı (batarya dahil)	163 g
Ölçüm derinliği
Kiriş yeri belirleme ağaç / metall (STUD-SCAN)	4 cm derinliğe kadar
Voltaj taşıyan elektrik kablolarının hedefli taranması (AC-SCAN)	4 cm derinliğe kadar

Teknik değişiklik yapma hakkı saklıdır. 10.2012

AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için: www.laserliner.com/info
