StarFinder Plus - Detektorius Laserliner - Nemokama naudojimo instrukcija

Produkto tipas	Sijų, kabelių ir metalų detektorius
Prekės ženklas	Laserliner
Modelis	StarFinder Plus
Matmenys (I x A x G)	85 mm x 180 mm x 38 mm
Svoris (su baterija)	163 g
Maitinimas	1 šarminė 9V baterija (tipas 6LR 61)
Matavimo režimai	STUD-SCAN (medinės/metalinės sijos), AC-SCAN (įtampingieji kabeliai)
Aptikimo gylis (STUD-SCAN)	Iki 4 cm
Aptikimo gylis (AC-SCAN)	Iki 4 cm
Aptinkamos įtampos diapazonas	110-230 V, 50-60 Hz
Ekranas	LC su apšvietimu ir vartotojo pagalba
Kalibravimas	Automatinis ir rankinis
Signalai	Vizualiniai (žalia/raudona LED) ir garsiniai
Automatinis išjungimas	Po 30 sekundžių neveikimo
Darbinė temperatūra	0°C iki 40°C
Laikymo temperatūra	-20°C iki 70°C
Saugumas	Integruotas įtampos signalizatorius; išjunkite maitinimą STUD-SCAN režime šalia elektros linijų
Valymas	Valykite minkšta, sausa šluoste
Šalinimas	Elektrinis prietaisas: rūšiuojamas surinkimas pagal WEEE direktyvą
Pakuotės turinys	StarFinder Plus detektorius, 9V baterija, naudojimo instrukcija

Dažnai užduodami klausimai - StarFinder Plus Laserliner

Kaip sukalibruoti StarFinder Plus prietaisą?

Automatinis kalibravimas atliekamas įjungus maitinimą arba pakeitus režimą. Rankiniam kalibravimui paspauskite CAL mygtuką (5). STUD-SCAN režime kalibravimo metu laikykite prietaisą prie sienos. Prieš pradėdami matavimą palaukite, kol pasirodys 'CAL OK'.

Ką daryti, jei prietaisas STUD-SCAN režime rodo 'ERROR'?

Klaida rodo, kad kalibravimo pradžioje prietaisas yra virš sijos. Perkelkite prietaisą kelis centimetrus į vietą be sijos ir pakartokite kalibravimą.

Kaip aptikti medines ar metalines sijas?

Pasirinkite STUD-SCAN režimą (MODE mygtukas). Pritvirtinkite prietaisą prie sienos, sukalibruokite (CAL), tada lėtai judinkite paviršiumi. Sijos vidurys yra tarp dviejų vaizdinių ženklų. Sijos dažnai išdėstytos 30, 40 arba 60 cm atstumais.

Kaip rasti įtampingiuosius kabelius?

Pasirinkite AC-SCAN režimą. Palaukite, kol baigsis kalibravimas (CAL OK). Lėtai judinkite prietaisą. Raudonas indikatorius ir garsinis signalas rodo įtampingosios linijos buvimą. Dėl didesnio tikslumo atlikite rankinį kalibravimą prie paskutinio aptikimo.

Kokią bateriją naudoti StarFinder Plus?

Naudokite 9V šarminę bateriją, tipas 6LR 61. Atidarykite baterijos skyrių prietaiso gale ir įdėkite bateriją laikydamiesi poliškumo.

Kodėl prietaisas netinkamai aptinka ant kai kurių sienų?

Kai kurios medžiagos gali trukdyti aptikimui: keraminės plytelės, stori kilimai, metalizuoti tapetai arba šviežiai nudažytos drėgnos sienos. Tokiu atveju palikite džiūti bent savaitę. Tekstūrinėms luboms gali prireikti DeepScan režimo (jei yra) arba apsauginės plokštės.

Ką reiškia pranešimas 'CAL OK'?

Pranešimas 'CAL OK' rodo, kad kalibravimas baigtas ir prietaisas yra pasirengęs atlikti matavimus. Tada galite pradėti judinti prietaisą tikrinamu paviršiumi.

Koks maksimalus aptikimo gylis?

Maksimalus aptikimo gylis yra 4 cm sijoms (STUD-SCAN) ir įtampingiesiems kabeliams (AC-SCAN). Gilesni objektai gali būti neaptikti arba rodyti nepilną virpesį.

Kaip išjungti prietaisą?

Paspauskite ir maždaug 2 sekundes palaikykite Įjungimo/išjungimo mygtuką (4). Prietaisas taip pat automatiškai išsijungia po 30 sekundžių neveikimo (AutoShutOff).

Kokių saugumo priemonių imtis naudojant?

STUD-SCAN režimu visada išjunkite elektros maitinimą, jei dirbate šalia elektros linijų. Įtampos signalizatorius veikia nuolat neapsaugotose linijose. Nenaudokite prietaiso prie vandens ar drėgnoje aplinkoje. Laikykitės WEEE direktyvos dėl šalinimo.

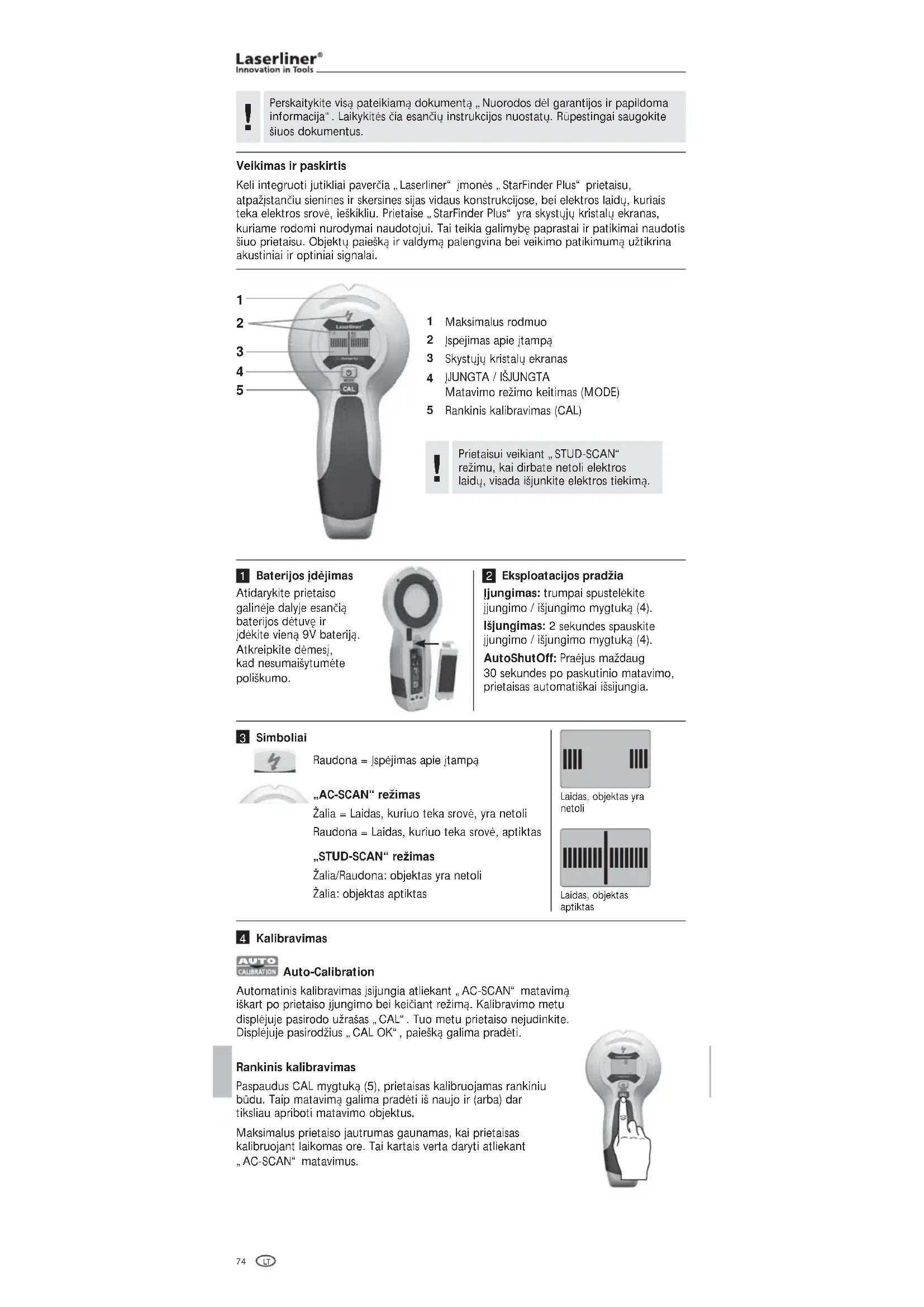

NAUDOJIMO INSTRUKCIJA StarFinder Plus Laserliner

Perskaitykite visą pateikiamą dokumentą „Nuorodos dėl garantijos ir papildoma informacija“. Laikykitės čia esančių instrukcijos nuostatų. Rupestingai saugokite šiuos dokumentus.

Veikimas ir paskirtis

Keli integruoti jutikliai paverčia „Laserliner“ jmonės „StarFinder Plus“ prietaisu, atpažistančiu sienines ir skersines sijas vidaus konstrukcijose. bei elektros laidų, kuriais teka elektros srovė, ieškikliu. Prietaise „StarFinder Plus“ yra skystuju kristalu ekranas, kuriame rodomi nurodymai naudotojui. Tai teikia galimybę paprastai ir patikimai naudotis šiuo prietaisu. Objektų paieską ir valdymą palengvina bei veikimo patikimumą užtikrina akustiniai ir optimiai signalai.

1

2
3
4
5

1 Maksimalus rodmuo
2 lspėjimas apie įtampa
3 Skystuju kristalu ekranas
4 IJUNGTA / IŠJUNGTA Matavimo režimo keitimas (MODE)
5 Rankinis kalibravimas (CAL)

Prietaisui veikiant „ STUD-SCAN“ režimu, kai dirbate netoli elektros laidu, visada išjunkite elektros tiekimą.

1 Baterijos idėjimas

Atidarykite prietaiso galineje dalyje esančia baterijos detuve ir jdëkite vieną 9V baterija. Atkreipkite demesi, kad nesumaišytumete poliškumo.

2 Eksploatacijos pradžia

ljungimas: trumpai spustelėkite jjungimo / išjungimo mygtuką (4).

Išjungimas: 2 sekundes spauskite jjungimo / išjungimo mygtuką (4).

AutoShutOff: Praëjus maždaug 30 sekundes po paskutinio matavimo prietaisas automatiškai išsijungia.

3 Simboliai

Raudona = Įspėjimas apie įtampa

„AC-SCAN“ režimas

Žalia = Laidas, kuriuo teka srovė, yra netoli Raudona = Laidas, kuriuo teka srovė, aptiktas

„STUD-SCAN“ režimas

Žalia/Raudona: objektas yra netoli Žalia: objektas aptiktas

Laidas, objektas yra netoli

Laidas, objektas aptiktas

4 Kalibravimas

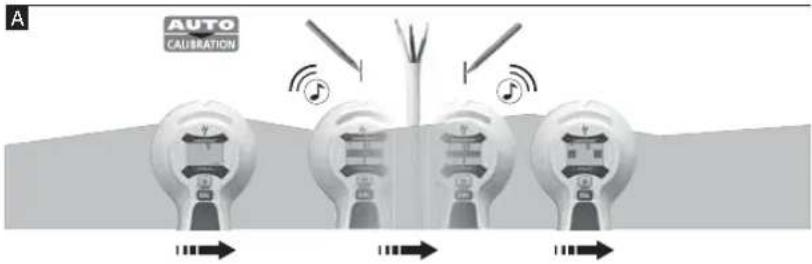

Auto-Calibration

Automatinis kalibravimas jsijungia atliekant „AC-SCAN“ matavimą iškart po prietaiso jungimo bei keičiant režimą. Kalibravimo metu displejuje pasirodo užrašas „CAL“. Tuo metu prietaiso nejudinkite. Displéjuje pasirodžius „CAL OK“, paiešką galima pradėti.

Rankinis kalibravimas

Paspaudus CAL mygtuką (5), prietaisas kalibruojamas rankiniu būdu. Taip matavimą galima pradėti iš naujo ir (arba) dar tiksliau apriboti matavimo objektus.

Maksimalus prietaiso jautrumas gaunamas, kai prietaisas kalibruojant laikomas ore. Tai kartais verta daryti atliekant „AC-SCAN“ matavimus.

Kalibruojant STUD-SCAN režimu tarp prietaiso ir sienos bei visų matavimų metu turi būti kontaktas. Prietaisą taip pat reikėty laikyti ranka.

5 Matavimo režimo pasirinkimas

Trumpai spustelėkite režimo mygtuką (4).

AC-SCAN (Elektros laidų, kuriais teka elektros srove ir esančių tiesiai po nemetaline apkala, paieška.)

STUD-SCAN (Medinių ir metalinių sieninių ir skersinių sijų atpažinimas vidaus konstrukcijose po nemetaliniais skydais)

6 STUD-SCAN ieškos režimas

Medinių ir metalinių sieninių ir skersinių sijų atpažinimas vidaus konstrukcijose, pvz., po gipso kartono plokštėmis, medienos plokštėmis arba kitais nemetaliniais skydais.

- Pasirinkite „STUD-SCAN“ režimą (4 mygtukas)

- ON WALL: pridėkite prietaisą prie sienos.

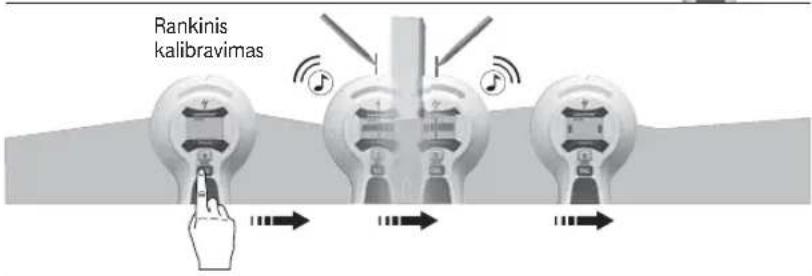

- PRESS CAL: paspauskite kalibravimo mygtuką (5) ir laukite kalibravimo pabaigos (CAL OK)

- MOVE: lėtai veskite prietaisą paviršiumi.

1 patarimas: tarp abiejų žymių yra sijos vidurys.

2 patarimas: labai svarbi yra pradinė padėtis. Prietaisą priglauskite prie tokios vietos, už kurios néra sijų. Priešingu atveju bus rodoma triktis (ERROR). Trikties šalinimas: prietaisą patraukite porą centimetru į šalį nuo esamos vietos ir pradėkite iešką iš naujo.

3 patarimas: kad išvengtumėte trikdžių, ieškos metu laikykite laisvają ranką bei kitus objektus ne arčiau kaip 15 cm nuo „StarFinder Plus“.

4 patarimas: „StarFinder Plus“ aptinka tik išorinį dvigubųjų sijų. kurios montuojamos ties durimis, langais ir kampais. kraštą.

5 patarimas: isitikinkite, kad Jūs tikrai aptikote sija. Todėl patikrinkite, ar j abi puses nuo aptiktos sijos vienodais atstumais (dažniausiai kas 30, 40 ar 60 cm) yra kitų siju. Be to, patikrinkite keliose vietose, esančiose aukščiau ir žemiau pirmosios aptiktos vietos, ar tai tikrai sija.

6 patarimas: tekstūrinės lubos: Tokios lubos turi būti uždengiamos apsauginiu kartono lakštu. Šiuo atveju naudokite „DeepScan“ funkcija.

Nurodymas: aptikus objektus, kurie yra giliai sienoje, gali būti, kad stulpelių skaičius nebus maksimalus.

Jei elektros laidai, metaliniai arba plastikiniai vamzdžiai yra arti gipsinės plaušų plokštės arba su ja liečiasi, esant tam tikroms aplinkybėms „StarFinder Plus“ atpažins juos kaip sijas.

Ypatumai skirtingu medžiagų atvejais

Toliau išvardytų medžiagų atveju medinės sijos gali būti neaptiktos:

- Keraminių grindų plytelių

- Kiliminės dangos su minkštu pamušalu

- Sienų apmušalų su metaliniu pluoštu arba metaline folija

- Ka tik nudažytu, dręgnų sienu. Tokios sienos turi būti džiūvusios ne mažiau kaip savaitę.

7 AC-SCAN ieškos režimas

Elektros laidų, kuriais teka elektros srovė ir esančių tiesiai po tinku, mediniais skydais ir kita nemetaline apkala, ieška. Elektros laidų, esančių karkasinėse sienose su metaliniais rėmais, prietaisas neatpažįsta.

• Pasirinkite „AC-SCAN“ režimą (4 mygtukas)
• Kai tik CAL persijungs i CAL OK, prietaisa galima judinti.
• MOVE: lėtai veskite prietaisą paviršiumi.

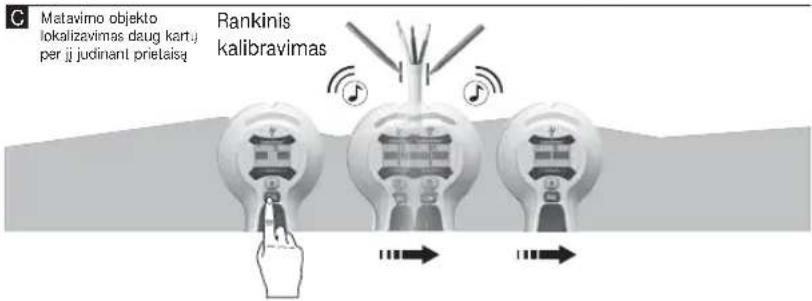

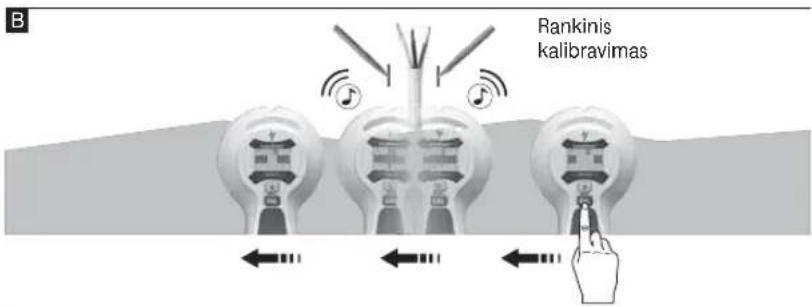

1 patarimas: Rankiniu būdu kalibravimą reikėty atlikti netoli paskutinės rastos vietos, žr. schema B/C. Prireikus, šiuos veiksmus pakartokite.
2 patarimas: del elektrostatinio krūvio, esant tam tikroms aplinkybēms, gali būti aptinkami elektriniai laukai, esantys i šoną nuo tikrosios elektros laidy vietos. Nukraukite šiuos krūvius, palietę laisvaja ranka sieną.
3 patarimas: dirbkite lėtai, nes dėl trinties gali susidaryti trikdžius sukeliantis krūvis.
4 patarimas: jei manote, kad laidai yra nutiesti, tačiau prietaisas jų neaptinka, veikiausiai šie laidai yra ekranuoti kabelių kanaluose. Norėdami aptikti metalinių kabelių kanalus, naudokite „STUD-SCAN“ režima.
5 patarimas: sienose esantis metalas (pvz., metalinės atramos) yra elektrinių laukų laidininkas ir todėl gali sukelti trikdžius. Tokiu atveju prietaisą perjunkite i „STUD-SCAN“ režimą, kad galėtumėte aptikti laidus.
6 patarimas: labai svarbi yra pradinė padėtis. Noredami pasiekti maksimalų jautrį, proceso pradžioje nelaikykite prietaiso netoli elektros laidų, kuriais teka elektros srove.
Nurodymas: aptikus objektus, kurie yra giliai sienoje, gali būti, kad stulpelių skaičius nebus maksimalus.

Giliau nei 40 mm sienoje esantys laidai, priklausomai nuo aplinkybių, gali būti neidentifikuojami.

8 STUD-SCAN: Įspėjimas apie įtampa

Nepertraukiamas jspėjamasis signalas apie neekranuotus laidus, vos tik aptikus elektrinį lauką.

9 Backlight

Prietaisas yra su foniniu apšvietimu.

Techniniai duomenys
Matavimo diapazonas AC 110 - 230V, 50 -	60 Hz
Darbinė temperatūra 0°C ... 40°C (32°F ...	04°F)
Sandėliavimo temperatūra -20°C ... 70°C (-4°F ... 158°F)
Elektros maitinimas 1 x 9V alkalinė baterija	6 LR 61 tipo)
Matmenys (P x A x G) 85 mm x 180 mm x 3	8 mm
Masė (kartu su baterija) 163 g
Matavimo gylis
Metalinių ir medinių sijų ieška(„ STUD-SCAN“ režimas)	iki 4 cm gylio
Tikslinė elektros laidų, kuriais teka elektrossrovė, ieška („ AC-SCAN“ režimas)	iki 4 cm gylio

Pasiliekame teisę daryti techninius pakeitimus. 10.2012

ES nuostatos ir utilizavimas

Prietaisas atitinka visus galiojančius standartus, reglamentuojančius laisvą prekių judėjimą ES.

Šis produktas yra elektros prietaisas ir pagal Europos Sajungos Direktyvā dēl elektros ir elektroninės irangos atlieku, turi būti surenkamas atskirai ir utilizuojamas aplinką tausojamuoju būdu.

Daugiau saugos ir kitų papildomų nuorodu rasite: www.laserliner.com/info
