Toote tüüp	Puit- ja metalltalade ning kaablite detektor
Mark	Laserliner
Mudel	StarFinder Plus
Mõõtmed (L x K x S)	85 mm x 180 mm x 38 mm
Kaal (patareiga)	163 g
Toiteallikas	1 leelispatarei 9V (tüüp 6LR 61)
Mõõterežiimid	STUD-SCAN (puit/metall talad), AC-SCAN (pingestatud kaablid)
Tuvastussügavus (STUD-SCAN)	Kuni 4 cm
Tuvastussügavus (AC-SCAN)	Kuni 4 cm
Tuvastatav pingevahemik	110-230 V, 50-60 Hz
Ekraan	LC taustvalgustuse ja kasutajaabiga
Kalibreerimine	Automaatne ja käsitsi
Signaalid	Visuaalsed (roheline/punane LED) ja helisignaalid
Automaatne väljalülitus	Pärast 30 sekundit tegevusetust
Töötemperatuur	0°C kuni 40°C
Ladustamistemperatuur	-20°C kuni 70°C
Ohutus	Sisseehitatud pingehäire ; lülitage toide välja STUD-SCAN režiimis elektriliinide läheduses
Puhastamine	Puhastage pehme ja kuiva lapiga
Kõrvaldamine	Elektriseade: valikuline kogumine vastavalt WEEE direktiivile
Pakendi sisu	StarFinder Plus detektor, 9V patarei, kasutusjuhend

Korduma kippuvad küsimused - StarFinder Plus Laserliner

Kuidas kalibreerida StarFinder Plus seadet?

Automaatne kalibreerimine toimub sisselülitamisel või režiimi muutmisel. Käsitsi kalibreerimiseks vajutage nuppu CAL (5). STUD-SCAN režiimis hoidke seadet kalibreerimise ajal vastu seina. Oodake kuvat 'CAL OK' enne mõõtmise alustamist.

Mida teha, kui seade kuvab STUD-SCAN režiimis 'ERROR'?

Viga näitab, et seade on kalibreerimise alguses asetatud tala kohale. Liigutage seadet mõne sentimeetri võrra tala puudumise kohta ja alustage kalibreerimist uuesti.

Kuidas tuvastada puidust või metallist talasid?

Valige režiim STUD-SCAN (nupp MODE). Asetage seade vastu seina, kalibreerige (CAL) ja liigutage seda aeglaselt üle pinna. Tala keskkoht on kahe visuaalse märgi vahel. Talad on sageli paigutatud 30, 40 või 60 cm vahedega.

Kuidas leida pingestatud kaableid?

Valige režiim AC-SCAN. Oodake kalibreerimise lõppu (CAL OK). Liigutage seadet aeglaselt. Punane tuli ja helisignaal näitavad pingestatud liini olemasolu. Täpsema tulemuse saamiseks tehke käsitsi kalibreerimine viimase tuvastuse lähedal.

Millist patareid kasutada StarFinder Plus jaoks?

Kasutage leelispatareid 9V tüüpi 6LR 61. Avage seadme tagaküljel olev patareipesa ja sisestage patarei polaarsust järgides.

Miks seade mõnel seinal korralikult ei tuvasta?

Mõned materjalid võivad tuvastamist segada: keraamilised plaadid, paksud vaibad, metallist tapeedid või värskelt värvitud niisked seinad. Sellisel juhul laske kuivada vähemalt nädal. Tekstuuriga laed võivad vajada DeepScan režiimi (kui saadaval) või kaitseplaati.

Mida tähendab teade 'CAL OK'?

Teade 'CAL OK' tähendab, et kalibreerimine on lõppenud ja seade on mõõtmiseks valmis. Seejärel võite hakata seadet üle kontrollitava pinna liigutama.

Mis on maksimaalne tuvastussügavus?

Maksimaalne tuvastussügavus on 4 cm talade (STUD-SCAN) ja pingestatud kaablite (AC-SCAN) puhul. Sügavamad objektid ei pruugi tuvastuda või näitavad mittetäielikku võnkumist.

Kuidas seadet välja lülitada?

Hoidke sisse/välja lülitamise nuppu (4) all umbes 2 sekundit. Seade lülitub automaatselt välja ka pärast 30 sekundit tegevusetust (AutoShutOff).

Milliseid ohutusmeetmeid kasutamisel järgida?

STUD-SCAN režiimis lülitage alati toide välja, kui töötate elektriliinide läheduses. Pingehäire töötab pidevalt kaitsmata liinidel. Ärge kasutage seadet vee läheduses ega niiskes keskkonnas. Järgige WEEE direktiivi kõrvaldamisel.

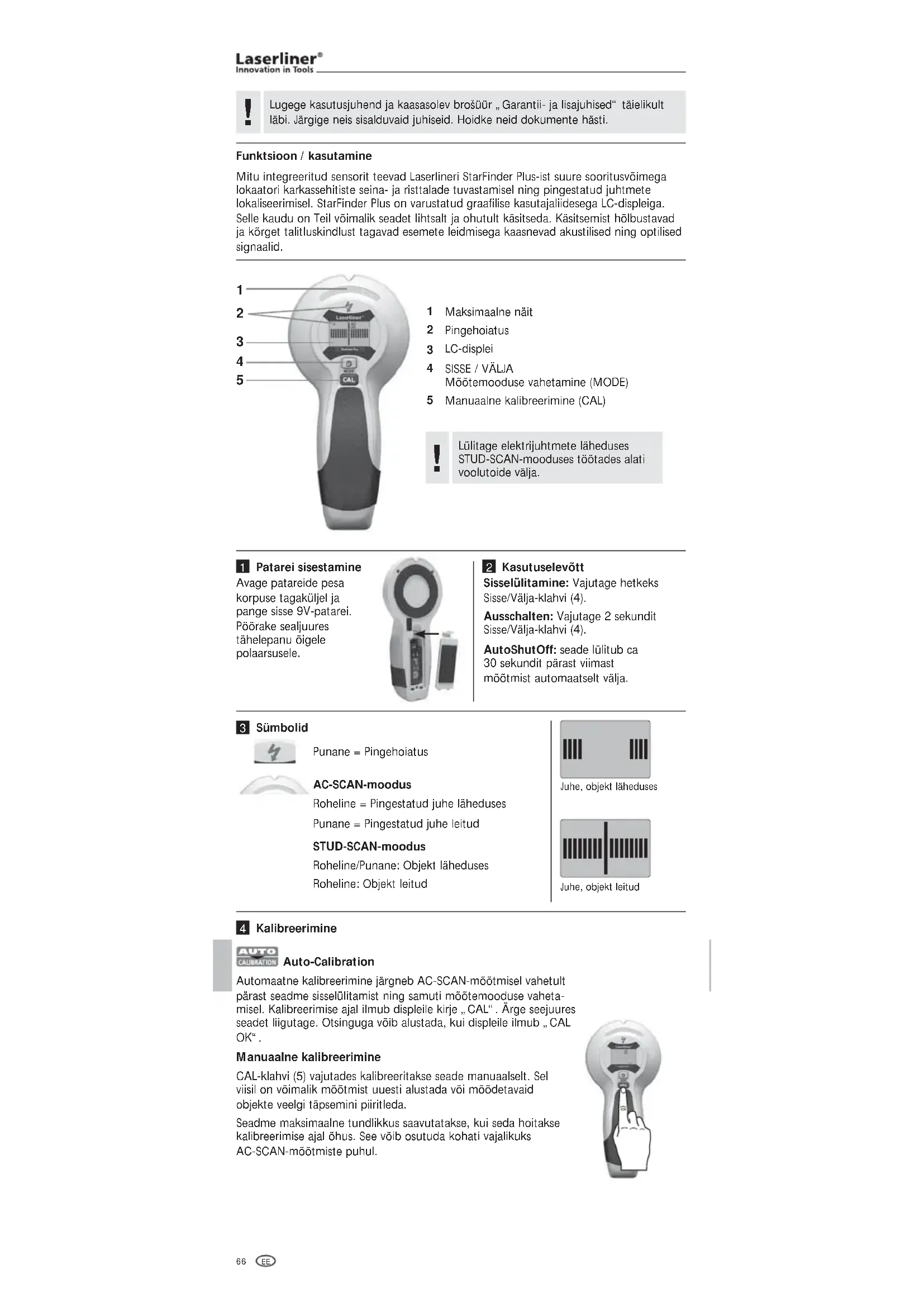

KASUTUSJUHEND StarFinder Plus Laserliner

Lugege kasutusjuhend ja kaasasolev brošüür „Garantii- ja lisajuhised“ täielikult läbi. Järgige neis sisalduvaid juhiseid. Hoidke neid dokumente hästi.

Funktsioon / kasutamine

Mitu integreeritud sensorit teevad Laserlineri StarFinder Plus-ist suure sooritusvõimega lokaatori karkassehitiste seina- ja risttalade tuvastamisel ning pingestatud juhtmete lokaliseerimisel. StarFinder Plus on varustatud graafilise kasutajaliidesega LC-displeiga. Selle kaudu on Teil võimalik seadet lihtsalt ja ohutult käsitseda. Käsitsemist hölbustavad ja kõrget talitluskindlust tagavad esemete leidmisega kaasnevad akustilised ning optilised signaalid.

1 Maksimaalne näit
2 Pingehoiatus
3 LC-displei
4 SISSE / VÄLJA Mõõtemooduse vahetamine (MODE)
5 Manuaalne kalibreerimine (CAL)

Lülitage elektrijuhtmete läheduses STUD-SCAN-mooduses töötades alati voolutoide välja.

Patarei sisestamine

Avage patareide pesa korpuse tagaküljel ja pange sisse 9V-patarei. Pöörake sealjuures tähelepanu öigele polaarsusele.

Kasutuselevött

Sisselülitamine: Vajutage hetkeks Sisse/Välja-klahvi (4).

Ausschalten: Vajutage 2 sekundit Sisse/Välja-klahvi (4).

AutoShutOff: seade lülitub ca 30 sekundit pärast viimast mõõtmist automaatselt välja.

Sümbolid

Punane = Pingehoiatus

AC-SCAN-moodus

Roheline = Pingestatud juhe läheduses

Punane = Pingestatud juhe leitud

STUD-SCAN-moodus

Roheline/Punane: Objekt läheduses

Juhe, objekt läheduses

Juhe, objekt leitud

Kalibreerimine

Auto-Calibration

Automaatne kalibreerimine järgneb AC-SCAN-möötmisel vahetult pärast seadme sisselülitamist ning samuti möötemooduse vaheta-misel. Kalibreerimise ajal ilmub displeile kirje „CAL“. Ärge seejuures seadet liigutage. Otsinguga vöib alustada, kui displeile ilmub „CAL OK“.

Manuaalne kalibreerimine

CAL-klahvi (5) vajutades kalibreeritakse seade manuaalselt. Sel viisil on võimalik mõõtmist uuesti alustada või mõõdetavaid objekte veelgi täpsemini piiritleda.

Seadme maksimaalne tundlikkus saavutatakse, kui seda hoitakse kalibreerimise ajal õhus. See võib osutuda kohati vajalikuks AC-SCAN-mõõtmiste puhul.

Seade peab jääma STUD-SCAN mooduses kalibreerimiseks ja kogu möötmise ajaks seinaga kokkupuutesse. Samuti peaks kätt seadmel hoidma.

5 Mööterežiimi valimine

Vajutage hetkeks mooduseklahvi (4).

AC-SCAN (Pingestatud juhtmete lokaliseerimine otse mittemetalsete vooderdiste all.)

STUD-SCAN (Puidust ja metallist seina- ning risttalade tuvastamine karkassehitises mittemetalsete vooderdiste all.)

Puidust ja metallist seina- ning risttalade tuvastamine karkassehitises nt kipskiudplaatide, puitpaneelide või teiste mittemetalsete vooderdiste all.

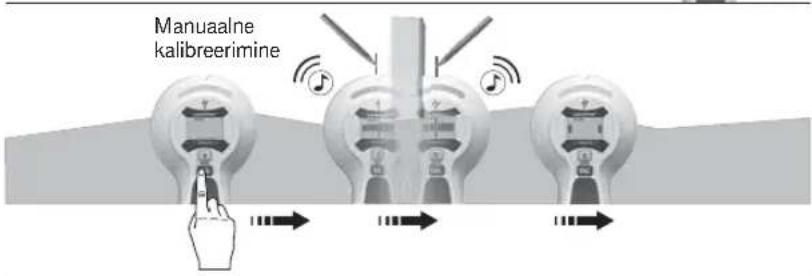

- Valige STUD-SCAN (klahv 4)

- ON WALL: Pange seade vastu seina.

- PRESS CAL: Vajutage kalibreerimisklahvi (5) ja oodake, kuni kalibreerimine on löpetatud. CAL OK

- MOVE: Liigutage seadet aeglaselt mööda pealispinda.

Vihje 1: Tala keskkoht paikneb kahe märgistuse vahel.

Vihje 2: Jälgige lähtepositioni: Pange seade peale kohas, kus ei paikne talasid. Vastasel juhul näidatakse viga (ERROR). Vea körvaldamine: Liigutage seadet paari sentimeetri võrra aktuaalsest kohast eemale ja alustage mõõtmist uuesti.

Vihje 3: Hoidke häirete vältimiseks skannimisprotseduuri ajal vaba kätt või muid objekte StarFinder Plus vähemalt 15 cm kaugusel.

Vihje 4: StarFinder Plus leiab üksnes uste ja akende ümber ning nurkadesse paigaldatud topelttala välimise serva.

Vihje 5: Tehke kindlaks, et olete töepoolest sattunud talale. Selleks kontrollige, kas teised talad on mölemal küljel vördsetel kaugustel olemas, reeglina 30, 40 vöi 60 cm vahemikus. Lisaks kontrollige mitmes kohas vahetult esmalt leitud koha peal ja all, kas tegemist on talaga.

Vihje 6: Tekstureeritud laed: Lagi tuleb katta kaitsepapiga. Kasutage siin DeepScan-funktsiooni.

Juhis: Väga sügaval seinas asuvate objektide puhul vöib juhtuda, et näidik ei näita maksimumi.

Kui esineb kipskiudplaadi läheduses paiknevaid või seda puudutavaid elektrijuhtmeid, metall- või plasttorusid, siis võib StarFinder Plus neid teatud tingimustel tuvastada taladena.

Eriti just erinevate materjalide puhul

Läbi järgmiste materjalide pole teatud tingimustel võimalik puittalasid tuvastada:

- Keraamilised pôrandaplaadid

- Polsterdatud tagaküljega vaippörandad

- Metallkiudude või metallfooliumiga tapeedid

- Värskelt värvitud, niisked seinad. Need peavad vähemalt ühe nädala kuivama.

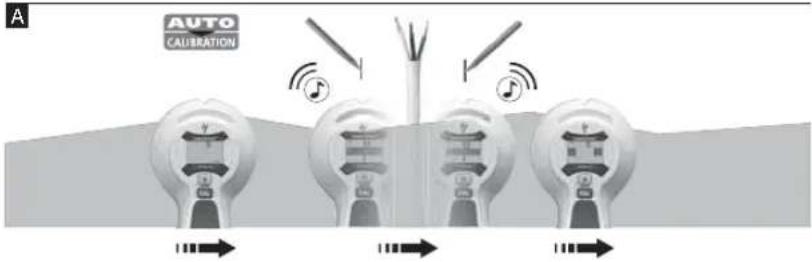

7 AC-SCAN möötmine

Pingestatud juhtmete lokaliseerimine otse krohvi või puitpaneelide ja teiste mittemetalsete vooderdiste all. Pingestatud juhtmeid metallist tugikarkassiga kuivehitusseintes ei tuvastata.

• Valige AC-SCAN (klahv 4).
• Te võite seadet liigutada, kui CAL asemele ilmub CAL OK.
• MOVE: Liigutage seadet aeglaselt mööda pealispinda.

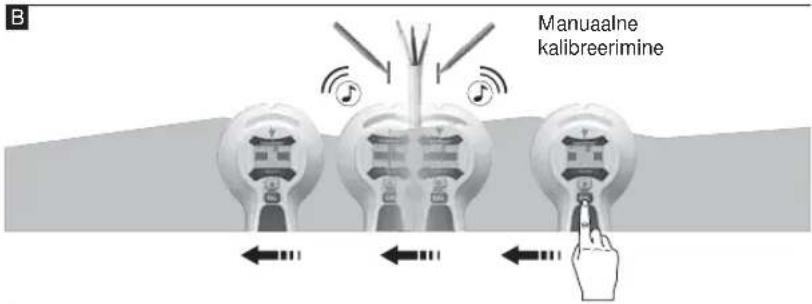

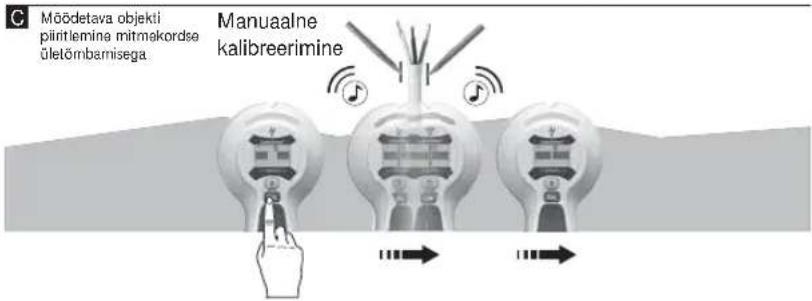

Vihje 1: Manuaalset kalibreerimist tuleks teostada viimati leitud koha lähedal, vt joonist B/C. Korrake vajadusel toimimisviisi.
Vihje 2: Staatilise laengu tõttu on teatud tingimustel võimalik avastada elektrivälju tegeliku juhtme asukoha kõrval. Juhtige see laeng kõrvale, pannes oma vaba käe vastu seina.

Vihje 3: Töötage aeglaselt, sest höördumine või tekitada häirivaid laenguid.
Vihje 4: Kui juhtmeid ei leitud, aga kahtlustate nende olemasolu, siis võivad juhtmed olla kaablikanalites varjestatud. Kasutage metallist kaablikanalite lokaliseerimises STUD-SCAN'i.
Vihje 5: Seintes asuv metall (nt metallist tugikarkass) kannab üle elektrivälju ja tekitab seeläbi segavaid möjusid. Sellisel juhul lülitage juhtme leidmiseks STUD-SCAN'ile ümber.
Vihje 6: Oluline on lähtepositsioon. Maksimaalse tundlikkuse saavutamiseks ärge alustage tuvastusprotseduuri seadet pingestatud juhtmete lähedusse positsioneerides.

Juhis: Väga sügaval seinas asuvate objektide puhul vöib juhtuda, et näidik ei näita maksimumi.

Sügavamale kui 40 mm veetud juhtmeid ei pruugita avastada.

8 STUD-SCAN: Pingehoiatus

Püsiv pingehoiatus varjestamata juhtmetes kohe, kui tuvastatakse elektriväli.

9 Backlight

Seade on varustatud taustavalgustusega.

Tehnilised andmed
Mõõtevahemik AC 110 - 230V, 50 - 60 Hz
Töötamistemperatuur 0°C ... 40°C (32°F ...	104°F)
Hoidmistemperatuur -20°C ... 70°C (-4°F ...	158°F)
Toitepinge 1 x 9V leelispatarei (tõüp 6LR 61)
Mõõtmed (L x K x S) 85 mm x 180 mm x 38 mm	mm
Kaal (koos pataeiga) 163 g
Mõõtesügavus
Talade lokalieerimine, puit / metall (STUD-SCAN)	kuni 4 cm sügavusel
Pingestatud elektrijuhtmete suunatud lokaliseerimine (AC-SCAN)	kuni 4 cm sügavusel

Jätame endale õiguse tehnilisteks muudatusteks. 10.2012

ELi nõuded ja utiliseerimine

Seade täidab köik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning körvaldada.

Edasised ohutus- ja lisajuhised aadressil: www.laserliner.com/info
