StarFinder Plus - Detektor Laserliner - Gratis bruksanvisning och manual

Produkttyp	Balk-, kabel- och metalldetektor
Märke	Laserliner
Modell	StarFinder Plus
Mått (L x H x D)	85 mm x 180 mm x 38 mm
Vikt (batteri inkluderat)	163 g
Strömförsörjning	1 st 9V alkaliskt batteri (typ 6LR 61)
Mätlägen	STUD-SCAN (trä-/metallbjälkar), AC-SCAN (spänningsförande kablar)
Detekteringsdjup (STUD-SCAN)	Upp till 4 cm
Detekteringsdjup (AC-SCAN)	Upp till 4 cm
Detekterad spänningsområde	110-230 V, 50-60 Hz
Display	LCD med bakgrundsbelysning och användarhjälp
Kalibrering	Automatisk och manuell
Signaler	Visuella (grön/röd LED) och ljud
Automatisk avstängning	Efter 30 sekunders inaktivitet
Driftstemperatur	0°C till 40°C
Förvaringstemperatur	-20°C till 70°C
Säkerhet	Inbyggd spänningsvarnare; stäng av strömmen i STUD-SCAN-läge nära elledningar
Rengöring	Rengör med en mjuk, torr trasa
Avfallshantering	Elektrisk apparat: separat insamling enligt WEEE-direktivet
Förpackningens innehåll	StarFinder Plus-detektor, 9V batteri, bruksanvisning

Vanliga frågor - StarFinder Plus Laserliner

Hur kalibrerar man StarFinder Plus-apparaten?

Automatisk kalibrering sker vid påslagning eller vid byte av läge. För manuell kalibrering, tryck på CAL-knappen (5). I STUD-SCAN-läge, håll apparaten mot väggen under kalibreringen. Vänta tills 'CAL OK' visas innan du påbörjar mätningen.

Vad gör jag om apparaten visar 'ERROR' i STUD-SCAN-läge?

Felet indikerar att apparaten är placerad ovanför en balk i början av kalibreringen. Flytta apparaten några centimeter till en plats utan balk och börja om kalibreringen.

Hur detekterar man trä- eller metallbjälkar?

Välj läget STUD-SCAN (MODE-knappen). Håll apparaten mot väggen, kalibrera (CAL), och flytta den sedan långsamt över ytan. Mitten av balken ligger mellan de två visuella markeringarna. Bjälkar är ofta placerade med 30, 40 eller 60 cm mellanrum.

Hur lokaliserar man spänningsförande kablar?

Välj läget AC-SCAN. Vänta tills kalibreringen är klar (CAL OK). Flytta långsamt apparaten. Röd lampa och larm indikerar närvaro av en spänningsförande ledning. För bättre noggrannhet, utför manuell kalibrering nära den senaste detekteringen.

Vilket batteri ska användas till StarFinder Plus?

Använd ett 9V alkaliskt batteri av typ 6LR 61. Öppna batterifacket på baksidan av apparaten och sätt i batteriet med rätt polaritet.

Varför detekterar apparaten inte korrekt på vissa väggar?

Vissa material kan störa detekteringen: keramiska plattor, tjocka mattor, metalliserade tapeter eller nymålade fuktiga väggar. Låt i så fall torka i minst en vecka. Texturerade tak kan kräva användning av DeepScan-läge (om tillgängligt) eller en skyddsplatta.

Vad betyder meddelandet 'CAL OK'?

Meddelandet 'CAL OK' indikerar att kalibreringen är klar och apparaten är redo för mätning. Du kan då börja flytta apparaten över ytan som ska inspekteras.

Vad är maximalt detekteringsdjup?

Maximalt detekteringsdjup är 4 cm för bjälkar (STUD-SCAN) och för spänningsförande kablar (AC-SCAN). Djupare objekt kanske inte detekteras eller visar ofullständig oscillation.

Hur stänger man av apparaten?

Håll ned på/av-knappen (4) i cirka 2 sekunder. Apparaten stängs även av automatiskt efter 30 sekunders inaktivitet (AutoShutOff).

Vilka säkerhetsåtgärder bör iakttas vid användning?

I STUD-SCAN-läge, stäng alltid av strömmen om du arbetar nära elledningar. Spänningsvarnaren fungerar kontinuerligt på oskyddade ledningar. Använd inte apparaten nära vatten eller i fuktiga miljöer. Följ WEEE-direktivet för avfallshantering.

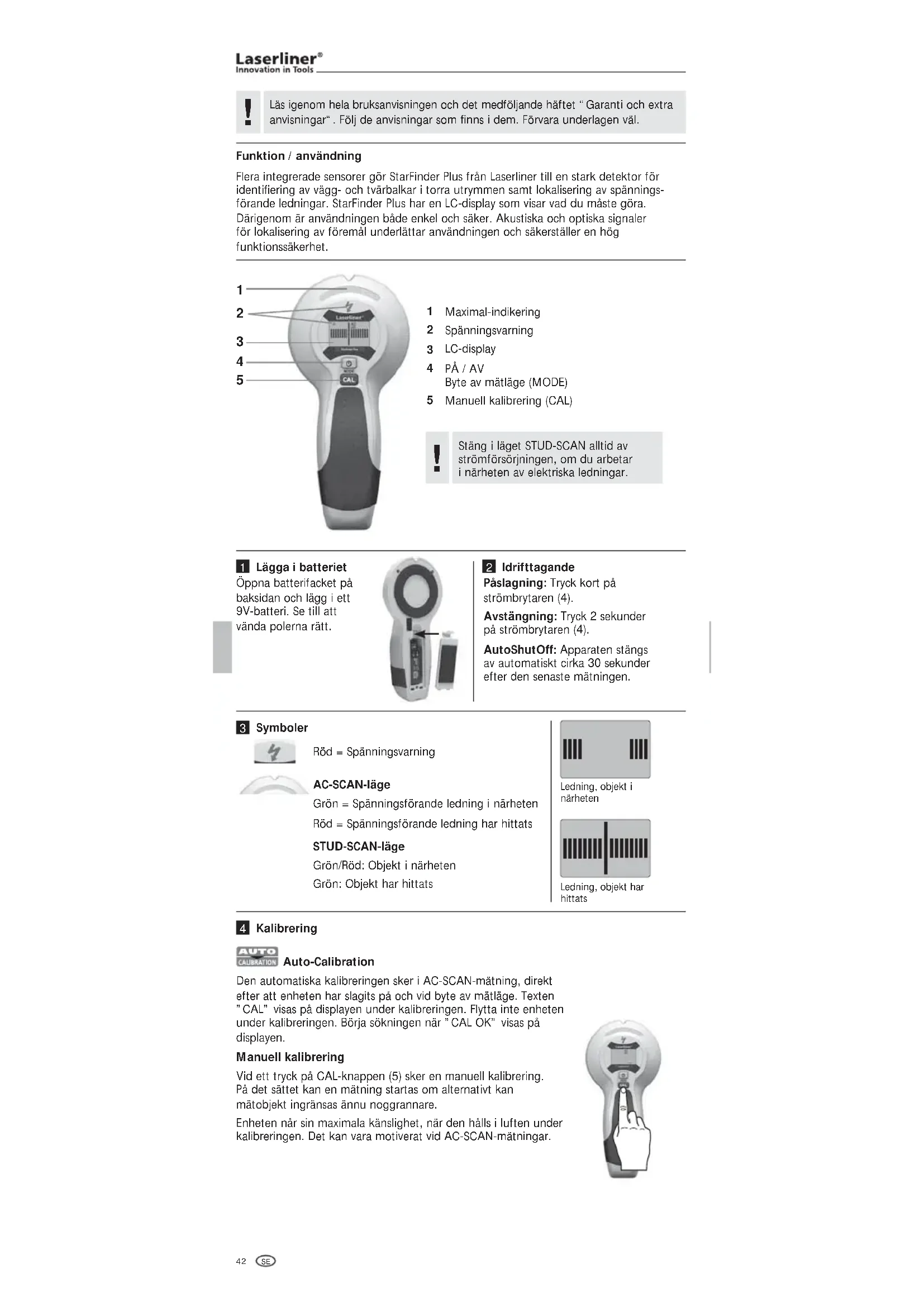

BRUKSANVISNING StarFinder Plus Laserliner

Tryk kortvarigt på Modus-knappen (4).

Läs igenom hela bruksanvisningen och det medföljande häftet "Garanti och extra anvisningar", Följ de anvisningar som finns i dem. Förvara underlagen väl.

Funktion / användning

Flera integrerade sensorer gör StarFinder Plus från Laserliner till en stark detektor för identifiering av vägg- och tvärbalkar i torra utrymmen samt lokalisering av spänningsförande ledningar. StarFinder Plus har en LC-display som visar vad du måste göra. Därigenom är användningen både enkel och säker. Akustiska och optiska signaler för lokalisering av föremål underlättar användningen och säkerställer en hög funktionssäkerhet.

1 2 3 4 5

1 Maximal-indikering
2 Spänningsvarning
3 LC-display
4 PÅ / AV Byte av mätläge (MODE)
5 Manuell kalibrering (CAL)

!

Stäng i läget STUD-SCAN alltid av strömförsörjningen, om du arbetar i närheten av elektriska ledningar.

Lägga i batteriet

Öppna batterifacket på baksidan och lägg i ett 9V-batteri. Se till att vända polerna rätt.

Idrifttagande

Påslagning: Tryck kort på strömbrytaren (4).

Avstängning: Tryck 2 sekunder på strömbrytaren (4).

AutoShutOff: Apparaten stängs av automatiskt cirka 30 sekunder efter den senaste mätningen.

Symboler

Röd = Spänningsvarning

AC-SCAN-läge

Grön = Spänningsförande ledning i närheten Röd = Spänningsförande ledning har hittats

STUD-SCAN-läge

Grön/Röd: Objekt i närheten Grön: Objekt har hittats

Ledning, objekt i närheten

Ledning, objekt har hittats

Kalibrering

Auto-Calibration

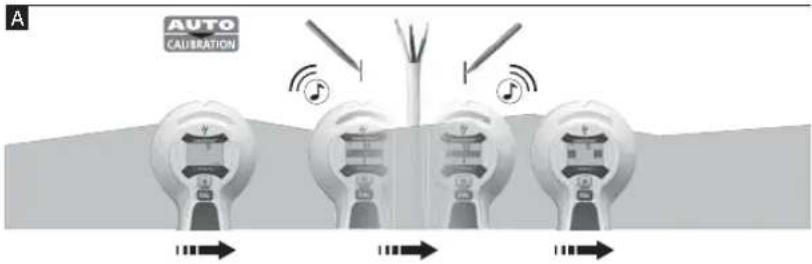

Den automatiska kalibreringen sker i AC-SCAN-mätning, direkt efter att enheten har slagits på och vid byte av mätläge. Texten "CAL" visas på displayen under kalibreringen. Flytta inte enheten under kalibreringen. Börja sökningen när "CAL OK" visas på displayen.

Manuell kalibrering

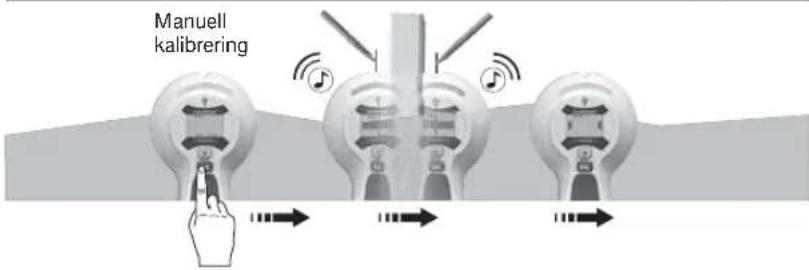

Vid ett tryck på CAL-knappen (5) sker en manuell kalibrering. På det sättet kan en mätning startas om alternativt kan mätobjekt ingränsas ännu noggrannare.

Enheten när sin maximala känslighet, när den hålls i luften under kalibreringen. Det kan vara motiverat vid AC-SCAN-mätningar.

Enheten och väggen måste vara i kontakt med varandra under kalibreringen i STUD-SCAN-läget och under hela mätningen. Dessutom ska handen vara kvar på enheten.

5 Val av mätläge

Tryck kort på Läge-knappen (4).

AC-SCAN (Lokalisering av spänningsförande ledningar direkt under ickemetalliska ytor)

STUD-SCAN (Identifiering av vägg- och tvärbalkar av trä och metall i torra utrymmen under ickemetalliska ytor)

Identifiering av vägg- och tvärbalkar av trä och metall i torra utrymmen exempelvis under gipsskivor, träpaneler eller andra ickemetalliska ytor.

- Välj STUD-SCAN (knapp 4)

- ON WALL: Håll apparaten mot väggen.

- PRESS CAL: Tryck på kalibreringsknappen (5) och vänta tills kalibreringen är avslutad: CAL OK.

- MOVE: Flytta apparaten sakta steg för steg över hela ytan.

Tips 1: Regelns mitt befinner sig mellan de båda markeringarna.

Tips 2: Beakta utgångspositionen: Placera apparaten först på ett ställe där du är säker på att det inte finns någon regel. Annars visas ett felmeddelande (ERROR). Om ERROR visas: Flytta apparaten ett par centimeter från det aktuella stället och börja på nytt med lokaliseringen.

Tips 3: För att undvika störningar är det viktigt att du under avkänningen håller din andra hand eller andra objekt minst 15 cm bort från StarFinder Plus.

Tips 4: StarFinder Plus lokaliserar endast den yttre kanten på dubbla reglar som eventuellt finns kring dörrar, fönster och i hörn.

Tips 5: Kontrollera att du verkligen har stött på en regel genom att kontrollera om det finns andra reglar i ett jämnt avständ till höfer och vänster. I regel är regelavståndet 30, 40 eller 60 cm. Kontrollera dessutom på flera andra ställen direkt ovanför eller nedanför stället där du första gången lokaliserade en regel att det verkligen är fråga om en regel.

Tips 6: Texturerade tak: Sådana tak måste du skydda med en skyddskartong. Använd i detta fall DeepScan-funktionen.

Anvisning: På objekt som finns väldigt djupt in i en vägg kan det hånda att det inte visas fullt utslag.

Om det finns elledningar, metall- eller plaströr i närheten av en gipsfiberplatta eller vidrör den, så identifierar din StarFinder Plus dessa eventuellt som en regel.

Det speciella med olika material

Genom följande material kan träreglar eventuellt inte lokaliseras:

- Tapeter som innehåller metallfibrer eller metallfolie

- Nymålade, fuktiga väggar. Dessa måste först torka i minst en vecka.

7 AC-SCAN-mätning

För att lokalisera elledningar och -kablar som befinner sig direkt under putsade ytor, träpaneler och andra byggmaterial som inte är av metall. I väggar med en bärkonstruktion av metall lokalisera elledningar resp -kablar däremot inte.

• Välj AC-SCAN (knapp 4).
• När "CAL" växlat över till "CAL OK", kan du flytta enheten.
• MOVE: Flytta apparaten sakta steg för steg över hela ytan.

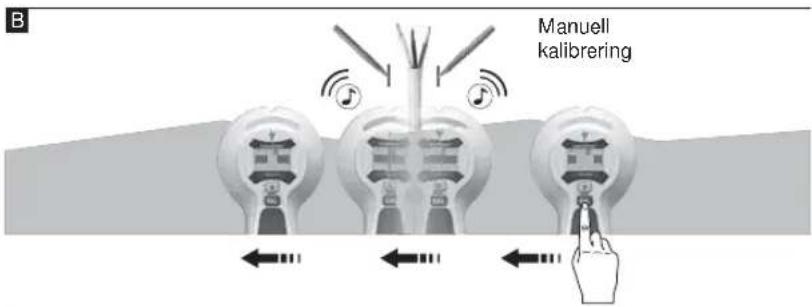

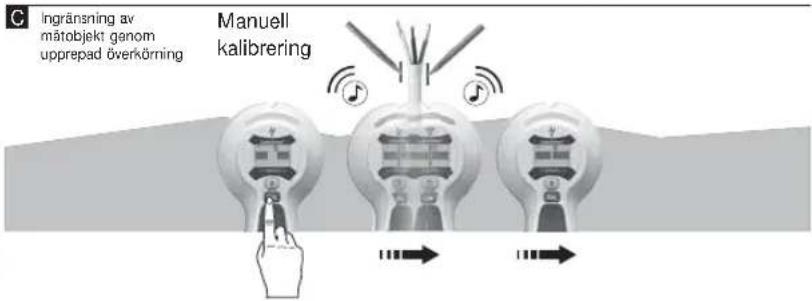

Tips 1: Den manuella kalibreringen ska ske i närheten av det senast hittade stället, se grafiken B/C. Upprepa tillvägagångssättet vid behov.
Tips 2: På grund av statisk uppladdning kan det hända att elektriska fält även lokaliseras bredvid elledningen. Avled denna uppladdning genom att placera din fria hand på väggen.
Tips 3: Arbeta dig långsamt fram, eftersom friktion kan alstra en störande laddning.
Tips 4: Om du förmodar att det finns en ledning på att visst ställe men inte har hittat den, så befinner den sig förmodligen i en kabelkanal. Använd i detta fall STUD-SCAN för att lokalisera kabelkanaler av metall.
Tips 5: Metallföremål i väggar (t ex en bärkonstruktion av metall) överför elektriska fält och alstrar en störning. I detta fall måste du välja STUD-SCAN för att hitta ledningen.
Tips 6: Beakta utgångspositionen: För att få en maximal känslighet är det viktigt att börja med lokaliseringen på ett ställe där du vet att det inte finns någon elledning.
Anvisning: På objekt som finns väldigt djupt in i en vägg kan det hånda att det inte visas fullt utslag.

Ledningar som ligger djupare än 40 mm upptäcks eventuellt inte.

8 STUD-SCAN: Spänningsvarning

Permanent spänningsvarning för ej skärmade ledningar så fort som ett elektriskt fält lokaliseras.

9 Backlight

Apparaten har försetts med bakgrundsbelysning.

Tekniska data
Mätområde AC 110 - 230V, 50 - 60 Hz
Arbetstemperatur 0°C ... 40°C (32°F ... 104°F)
Förvaringstemperatur -20°C ... 70°C (-4°F ... 158°F)
Strömförsörjning 1 x 9V alkalibatteri (typ 6LR 61)
Mått (B x H x D) 85 mm x 180 mm x 38 mm
Vikt (inklusive batteri) 163 g
Mätdjup
Balklokalisering trä / metall (STUD-SCAN) till	4 cm djup
Riktad lokalisering av elledningar– spänningsförande (AC-SCAN)	till 4 cm djup

Tekniska ändringar förbehålls. 10.2012

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det euro-peiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: www.laserliner.com/info

Slå alltid av strømforsyningen i STUD-SCAN-modus när du arbeider i nærheten av elektriske ledninger.

Slå på: Trykk raskt på på/av-tasten (4). Slå av: Hold på/av-tasten (4) inne i 2 sekunder.

Trykk raskt på modustasten (4).
