Tuotetyyppi	Palkkien, kaapeleiden ja metallien ilmaisin
Merkki	Laserliner
Malli	StarFinder Plus
Mitat (P x K x S)	85 mm x 180 mm x 38 mm
Paino (paristo mukaan lukien)	163 g
Virransyöttö	1 alkalinen 9V paristo (tyyppi 6LR 61)
Mittaustilat	STUD-SCAN (puupalkit/metallit), AC-SCAN (jännitteiset kaapelit)
Tunnistussyvyys (STUD-SCAN)	Jopa 4 cm
Tunnistussyvyys (AC-SCAN)	Jopa 4 cm
Tunnistettu jännitealue	110-230 V, 50-60 Hz
Näyttö	LCD-näyttö taustavalolla ja käyttäjäohjeella
Kalibrointi	Automaattinen ja manuaalinen
Signaalit	Visuaaliset (vihreä/punainen LED) ja äänelliset
Automaattinen sammutus	30 sekunnin käyttämättömyyden jälkeen
Käyttölämpötila	0 °C – 40 °C
Säilytyslämpötila	-20 °C – 70 °C
Turvallisuus	Sisäänrakennettu jännitevaroitus; katkaise virta STUD-SCAN-tilassa sähkölinjojen lähellä
Puhdistus	Puhdista pehmeällä ja kuivalla liinalla
Hävittäminen	Sähkölaite: lajitteleva keräys WEEE-direktiivin mukaisesti
Pakkauksen sisältö	StarFinder Plus -ilmaisin, 9V paristo, käyttöohje

Usein kysytyt kysymykset - StarFinder Plus Laserliner

Kuinka StarFinder Plus -laite kalibroidaan?

Automaattinen kalibrointi tapahtuu virran kytkennän yhteydessä tai tilan vaihdon yhteydessä. Manuaalista kalibrointia varten paina CAL-painiketta (5). STUD-SCAN-tilassa pidä laitetta seinää vasten kalibroinnin aikana. Odota, että 'CAL OK' -teksti ilmestyy ennen mittauksen aloittamista.

Mitä tehdä, jos laite näyttää 'ERROR' STUD-SCAN-tilassa?

Virhe tarkoittaa, että laite on palkin päällä kalibroinnin alussa. Siirrä laitetta muutaman senttimetrin verran paikkaan, jossa ei ole palkkia, ja aloita kalibrointi uudelleen.

Kuinka tunnistaa puu- tai metallipalkkeja?

Valitse STUD-SCAN-tila (MODE-painike). Aseta laite seinää vasten, kalibroi (CAL), ja liikuta sitä hitaasti pinnalla. Palkin keskikohta on kahden visuaalisen merkin välissä. Palkit ovat usein 30, 40 tai 60 cm välein.

Kuinka paikantaa jännitteisiä kaapeleita?

Valitse AC-SCAN-tila. Odota kalibroinnin päättymistä (CAL OK). Liikuta laitetta hitaasti. Punainen merkkivalo ja äänihälytys osoittavat jännitteisen johdon olemassaolon. Paremman tarkkuuden saavuttamiseksi suorita manuaalinen kalibrointi lähellä viimeisintä tunnistusta.

Mitä paristoa StarFinder Plusissa käytetään?

Käytä alkalista 9V paristoa, tyyppiä 6LR 61. Avaa paristolokero laitteen takana ja aseta paristo napaisuuden mukaisesti.

Miksi laite ei tunnista oikein tietyillä seinillä?

Tietyt materiaalit voivat haitata tunnistusta: keraamiset laatat, paksut matot, metalloidut tapetit tai äskettäin maalatut kosteat seinät. Tällöin anna kuivua vähintään viikko. Tekstuurikatto saattaa vaatia DeepScan-tilan (jos saatavilla) tai suojalevyn käyttöä.

Mitä 'CAL OK' -viesti tarkoittaa?

Viesti 'CAL OK' tarkoittaa, että kalibrointi on valmis ja laite on valmis mittaamaan. Voit sitten aloittaa laitteen liikuttamisen tarkastettavalla pinnalla.

Mikä on suurin tunnistussyvyys?

Suurin tunnistussyvyys on 4 cm palkeille (STUD-SCAN) ja jännitteisille kaapeleille (AC-SCAN). Syvemmät kohteet eivät välttämättä tunnistu tai ne voivat näyttää epätäydellistä värähtelyä.

Kuinka laite sammutetaan?

Pidä virtapainiketta (4) painettuna noin 2 sekunnin ajan. Laite sammuu myös automaattisesti 30 sekunnin käyttämättömyyden jälkeen (AutoShutOff).

Mitä turvatoimia on noudatettava käytön aikana?

STUD-SCAN-tilassa katkaise aina sähkövirta, jos työskentelet sähkölinjojen lähellä. Jännitevaroitus toimii jatkuvasti suojaamattomilla linjoilla. Älä käytä laitetta veden lähellä tai kosteissa ympäristöissä. Noudata WEEE-direktiiviä hävittämisessä.

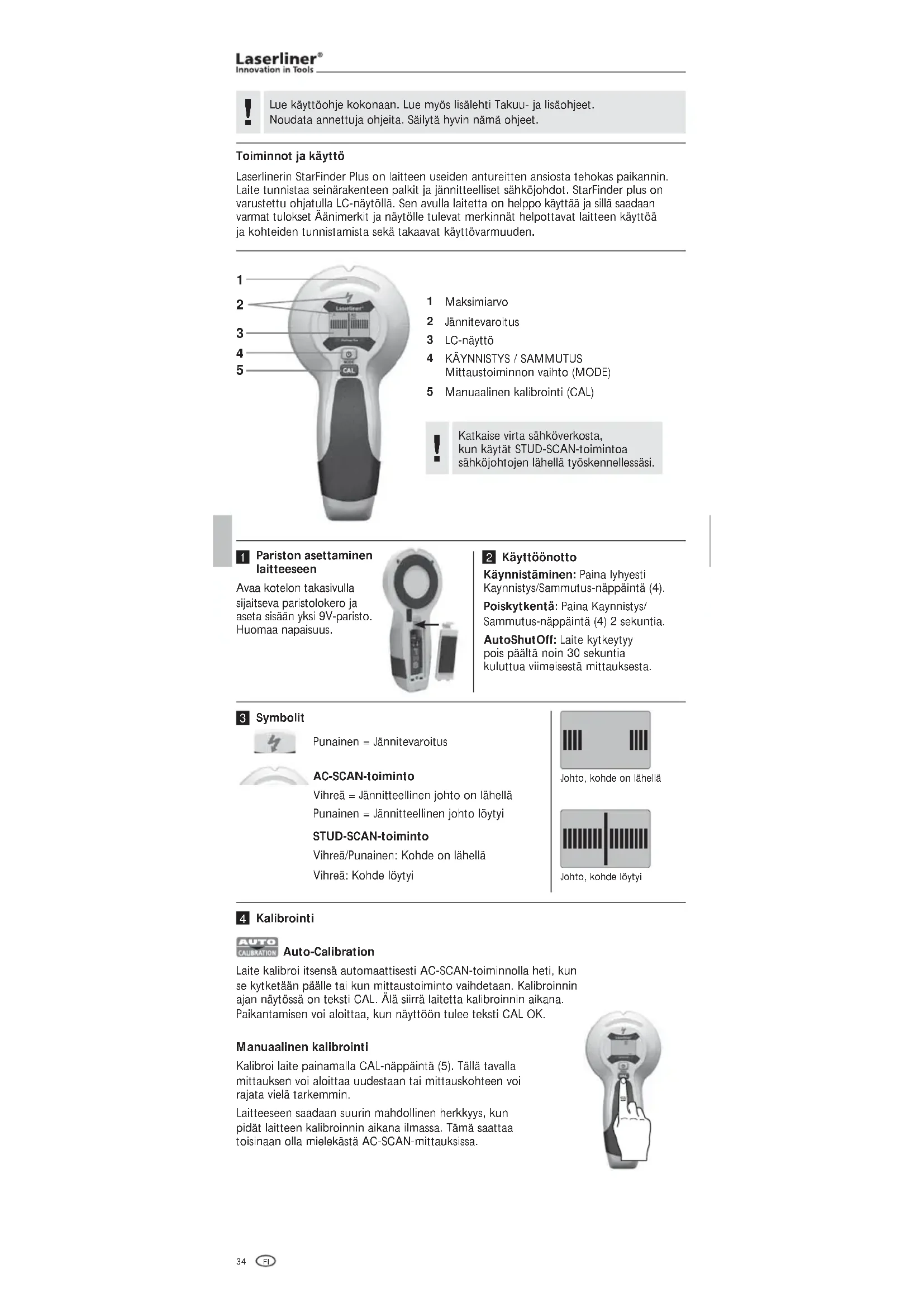

KÄYTTÖOHJE StarFinder Plus Laserliner

Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet.

Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

Toiminnot ja käyttö

Laserlinerin StarFinder Plus on laitteen useiden antureitten ansiosta tehokas paikannin. Laite tunnistaa seinärakenteen palkit ja jännitteelliset sähköjohdot. StarFinder plus on varustettu ohjatulla LC-näytöllä. Sen avulla laitetta on helppo käyttää ja sillä saadaan varmat tulokset Äänimerkit ja näytölle tulevat merkinnät helpottavat laitteen käyttöä ja kohteiden tunnistamista sekä takaavat käyttövarmuuden.

1
2
3
4
5

1 Maksimiarvo
2 Jännitevaroitus
3 LC-näyttö
4 KÄYNNISTYS / SAMMUTUS Mittaustoiminnon vaihto (MODE)
5 Manuaalinen kalibrointi (CAL)

Katkaise virta sähköverkosta, kun käytät STUD-SCAN-toimintoa sähköjohtojen lähellä työskennellessäsi.

1

Pariston asettaminen laitteeseen

Avaa kotelon takasivulla sijaitseva paristolokero ja aseta sisään yksi 9V-paristo. Huomaa napaisuus.

2

Käyttöönotto

Käynnistäminen: Paina lyhyesti Kaynnistys/Sammutus-näppäintä (4).

Polskytkentä: Paina Kaynnistys/Sammutus-näppäintä (4) 2 sekuntia.

AutoShutOff: Laite kytkeytyy pois päältä noin 30 sekuntia kuluttua viimeisestä mittauksesta.

3

Symbolit

Punainen = Jännitevaroitus

AC-SCAN-toiminto

Vihreä = Jännitteellinen johto on lähella

Punainen = Jännitteellinen johto löytyi

STUD-SCAN-toiminto

Vihreä/Punainen: Kohde on lähellä

Vihreä: Kohde löytyi

Johto, kohde on lähellä

Johto, kohde löytyi

4

Kalibrointi

Auto-Calibration

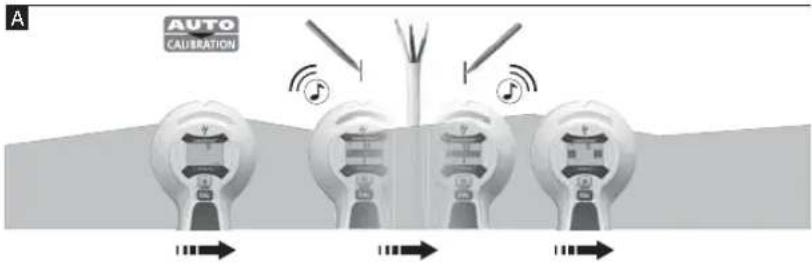

Laite kalibroi itsensä automaattisesti AC-SCAN-toiminnolla heti, kun se kytketään päälle tai kun mittaustoiminto vaihdetaan. Kalibroinnin ajan näytössä on teksti CAL. Älä siirrä laitetta kalibroinnin aikana. Paikantamisen voi aloittaa, kun näyttöön tulee teksti CAL OK.

Manuaalinen kalibrointi

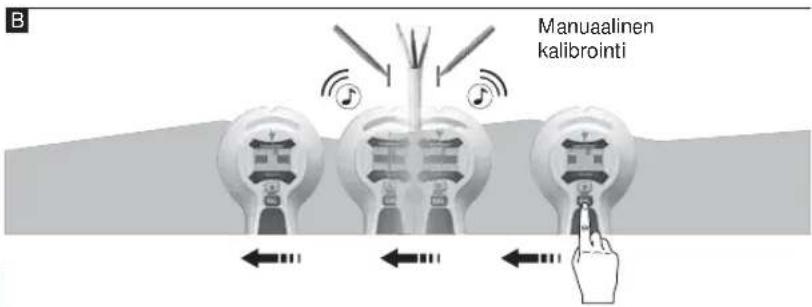

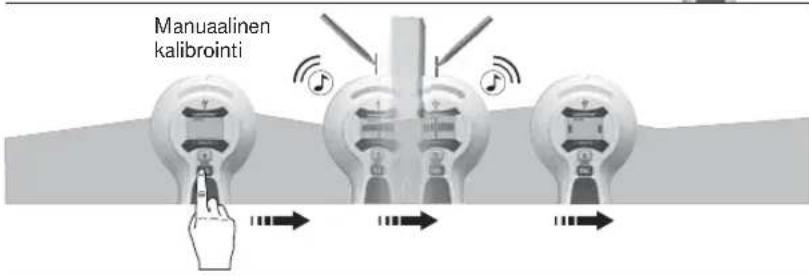

Kalibroi laite painamalla CAL-näppäintä (5). Tällä tavalla mittauksen voi aloittaa uudestaan tai mittauskohteen voi rajata vielä tarkemmin.

Laitteeseen saadaan suurin mahdollinen herkkyys, kun pidät laitteen kalibroinnin aikana ilmassa. Tämä saattaa toisinaan olla mielekästä AC-SCAN-mittauksissa.

Laitteen tulee koskettaa seinään STUD-SCAN-toimintatilassa kalibroinnin sekä koko mittauksen ajan. Pidä myös käsi kiinni laitteessa koko ajan.

5 Mittaustilan valitseminen

Paina lyhyesti modus-näppäintä (4).

AC-SCAN (Jännitteellisten johtojen paikantaminen suoraan ei-metallisen verhouksen alta.)

STUD-SCAN (Puisten ja metallisten seinän tukirakenteiden paikantaminen ei-metallisen verhouksen alta.)

Puisten ja metallisten sisäseinärakenteiden paikantaminen esim. kipsilevyn, paneelin tms. ei-metallisen verhouksen alta.

- Valitse STUD-SCAN (painike 4)

- ON WALL: Aseta laite kiinni seinään.

- PRESS CAL: Paina kalibrointipainiketta (5) ja odota kunnes kalibrointi on päättynyt: CAL OK

- MOVE: Liikuta laitetta hitaasti seinän pintaa pitkin.

Vihje 1: Palkin keskikohta on näiden kahden merkinnän välissä

Vihje 2: Aloituskohdalla on ratkaiseva merkitys: Aseta laite kohtaan, jonka takana ei ole palkkia. Muussa tapauksessa näyttö ilmoittaa virheen (ERROR). Virheen korjaus: Liikuta laitetta muutaman sentin verran paikaltaan ja aloita mittaus uudelleen.

Vihje 3: Häiriöiden välttämiseksi on suositeltavaa pitää toimenpiteen aikana vapaana oleva käsi ja kaikki esineet vähintään 15 cm:n päässä StarFinder Plus laitteesta.

Vihje 4: StarFinder Plus löytää vain ulkoreunan kaksoispalkeista, jotka on kiinnitetty esimerkiksi ovien, ikkunoiden tai nurkkien ympärille.

Vihje 5: Varmista, että olet varmasti palkin kohdalla. Tarkista, onko molemmilla puolilla mahdollisesti muita palkkeja säännöllisten välimatkojen päässä toisistaan, tavallisesti 30, 40 tai 60 cm. Tarkista lisäksi useammasta kohdasta ensimmäisen ilmaistun kohdan ylä- ja alapuolella, onko kysymyksessä varmasti palkki.

Vihje 6: Teksturoidut katot: Katto on peitettävä suojapahvilla. Käytä DeepScan-toimintoa. Huomaa: Erittäin syvällä seinän sisässä olevaa kohdetta ei ehkä havaita täysin selvästi.

Mikäli kipsikuitulevyn läheisyydessä on tai se koskettaa sähköjohtoja, metallisia tai muovisia putkia, StarFinder Plus ilmaisee ne mahdollisesti palkkeina.

Eri materiaalien ominaisuuksia

Laite ei mahdollisesti ilmaise puupalkkeja seuraavien materiaalien läpi:

- Keraamiset lattialaatat

– Alapuolelta vahvistetut kokolattiamatot

- Metallikuituja sisältävät tapetit tai metallikalvot

- Vastamaalatut, kosteat seinät. Seinien tulee kuivua vähintään viikon ajan.

7 AC-SCAN-mittaus

Tunnistaa jännitteiset johdot jotka sijaitsevat välittömästi rappauksen tai puupaneelin ja muiden ei-metallisten verhoilujen alla. Ei tunnista jännitteisiä johtoja metallitukirakenteita sisältävissä seinissä.

• Valitse AC-SCAN (painike 4).
• Voit liikuttaa laitetta heti, kun CAL vaihtuu tekstiksi CAL OK.
• MOVE: Liikuta laitetta hitaasti seinän pintaa pitkin.

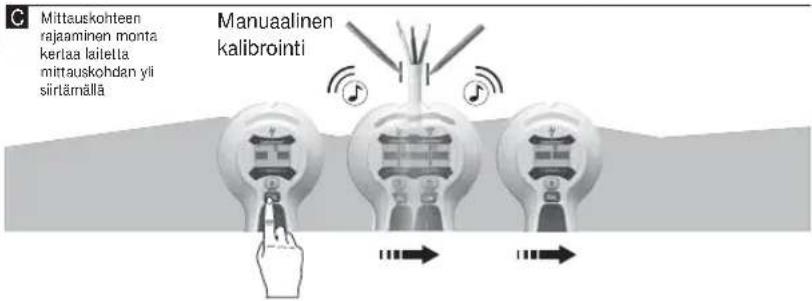

Vihje 1: Manuaalinen kalibrointi tulisi tehdä viimeisimpänä havaitun kohteen lähellä, ks. kuva B/C. Toista menettely tarvittaessa.

Vihje 2: Staattisesta latauksesta johtuen laite voi tunnistaa sähkökenttiä johdon todellisen sijaintipaikan sivuilla. Johda lataus pois asettamalla vapaana oleva kätesi seinää vasten.

Vihje 3: Toimi hitaasti, sillä hankaus voi synnyttää häiritsevää latausta.

Vihje 4: Mikäli oletat seinässä olevan johtoja, mutta et löydä niitä, ne on mahdollisesti suojattu kaapelikanavilla. STUD-SCAN metallinilmaisutoiminnolla voit paikoittaa metalliset kaapelikanavat.

Vihje 5: Seinässä oleva metalli (esimerkiksi metallituet) johtavat sähkökenttiä ja aiheuttavat siten häiriöitä. Käytä tässä tapauksessa STUD-SCAN metallinilmaisua johtojen etsimiseen.

Vihje 6: Aloituskohdalla on ratkaiseva merkitys: Maksimiherkkyyden saavuttamiseksi on tärkeää aloittaa toimenpide niin, että laite ei sijaitse sähköä johtavien johtojen läheisyydessä.

Huomaa: Erittäin syvällä seinän sisässä olevaa kohdetta ei ehkä havaita täysin selvästi.

Laite ei mahdollisesti tunnista johtoja jotka sijaitsevat syvemmällä kuin 40 mm.

8 STUD-SCAN: Jännitevaroitus

Jatkuva jännitevaroitus suojaamattomissa johdoissa heti kun ilmaisin tunnistaa sähkökentän.

9 Backlight

Laitteessa on taustavalaistus.

Tekniset tiedot
Mittausalue AC 110 - 230V, 50 - 60 Hz
Käyttölämpötila 0°C ... 40°C (32°F ... 104°F)
Varaston lämpötila -20°C ... 70°C (-4°F ... 158°F)
Virtalähde 1 x 9V alkaliparisto (tyyppi 6LR 61)
Mitat (L x K x S) 85 mm x 180 mm x 38 mm
Paino (sis. paristot) 163 g
Mittaussyvyys
Palkin ilmaisu: puu / metalli (STUD-SCAN) 4	cm syvyyteen saakka
Kohdistettu virtajohtojen ilmaisu:- jännitteiset (AC-SCAN)	4 cm syvyyteen saakka

Tekniset muutokset mahdollisia. 10.2012

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniik-kalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info
