StarFinder Plus - детектор Laserliner - Безплатно ръководство за потребителя

Вид продукт	Детектор за греди, кабели и метали
Марка	Laserliner
Модел	StarFinder Plus
Размери (Д x В x Д)	85 mm x 180 mm x 38 mm
Тегло (с батерия)	163 g
Захранване	1 алкална батерия 9V (тип 6LR 61)
Режими на измерване	STUD-SCAN (дървени/метални греди), AC-SCAN (кабели под напрежение)
Дълбочина на откриване (STUD-SCAN)	До 4 cm
Дълбочина на откриване (AC-SCAN)	До 4 cm
Диапазон на откривано напрежение	110-230 V, 50-60 Hz
Дисплей	LC с подсветка и помощ за потребителя
Калибриране	Автоматично и ръчно
Сигнали	Визуални (зелен/червен LED) и звукови
Автоматично изключване	След 30 секунди бездействие
Работна температура	0°C до 40°C
Температура на съхранение	-20°C до 70°C
Безопасност	Вграден предупредител за напрежение; изключете захранването в режим STUD-SCAN близо до електрически линии
Почистване	Почиствайте с мека суха кърпа
Изхвърляне	Електрическо устройство: разделно събиране съгласно директивата за WEEE
Съдържание на опаковката	Детектор StarFinder Plus, батерия 9V, ръководство за употреба

Често задавани въпроси - StarFinder Plus Laserliner

Как да калибрирам устройството StarFinder Plus?

Автоматичното калибриране се извършва при включване или при смяна на режим. За ръчно калибриране натиснете бутона CAL (5). В режим STUD-SCAN дръжте устройството до стената по време на калибриране. Изчакайте показване на 'CAL OK', преди да започнете измерването.

Какво да правя, ако устройството показва 'ERROR' в режим STUD-SCAN?

Грешката означава, че устройството е поставено над греда в началото на калибрирането. Преместете устройството на няколко сантиметра на място без греда и започнете калибрирането отново.

Как да открия дървени или метални греди?

Изберете режим STUD-SCAN (бутон MODE). Поставете устройството до стената, калибрирайте (CAL), след това го преместете бавно по повърхността. Средата на гредата се намира между двата визуални маркера. Гредите често са на разстояние 30, 40 или 60 cm.

Как да локализирам кабели под напрежение?

Изберете режим AC-SCAN. Изчакайте края на калибрирането (CAL OK). Преместете бавно устройството. Червеният светодиод и звуков сигнал показват наличието на линия под напрежение. За по-добра точност извършете ръчно калибриране близо до последното откритие.

Каква батерия да използвам за StarFinder Plus?

Използвайте алкална батерия 9V тип 6LR 61. Отворете отделението за батерия на гърба на устройството и поставете батерията, като спазвате полярността.

Защо устройството не открива правилно на някои стени?

Някои материали могат да попречат на откриването: керамични плочки, дебели килими, метализирани тапети или влажно прясно боядисани стени. В такъв случай оставете да изсъхне поне една седмица. Текстурираните тавани може да изискват използване на режим DeepScan (ако е наличен) или защитна плоча.

Какво означава съобщението 'CAL OK'?

Съобщението 'CAL OK' показва, че калибрирането е завършено и устройството е готово за измервания. Можете да започнете да премествате устройството по повърхността, която ще инспектирате.

Каква е максималната дълбочина на откриване?

Максималната дълбочина на откриване е 4 cm за греди (STUD-SCAN) и за кабели под напрежение (AC-SCAN). По-дълбоки обекти може да не бъдат открити или да показват непълно колебание.

Как да изключа устройството?

Задръжте бутона за включване/изключване (4) за около 2 секунди. Устройството се изключва автоматично след 30 секунди бездействие (AutoShutOff).

Какви предпазни мерки за безопасност да спазвам при употреба?

В режим STUD-SCAN винаги изключвайте захранването, ако работите в близост до електрически линии. Предупредителят за напрежение работи непрекъснато на незащитени линии. Не използвайте устройството в близост до вода или във влажна среда. Спазвайте директивата за WEEE при изхвърляне.

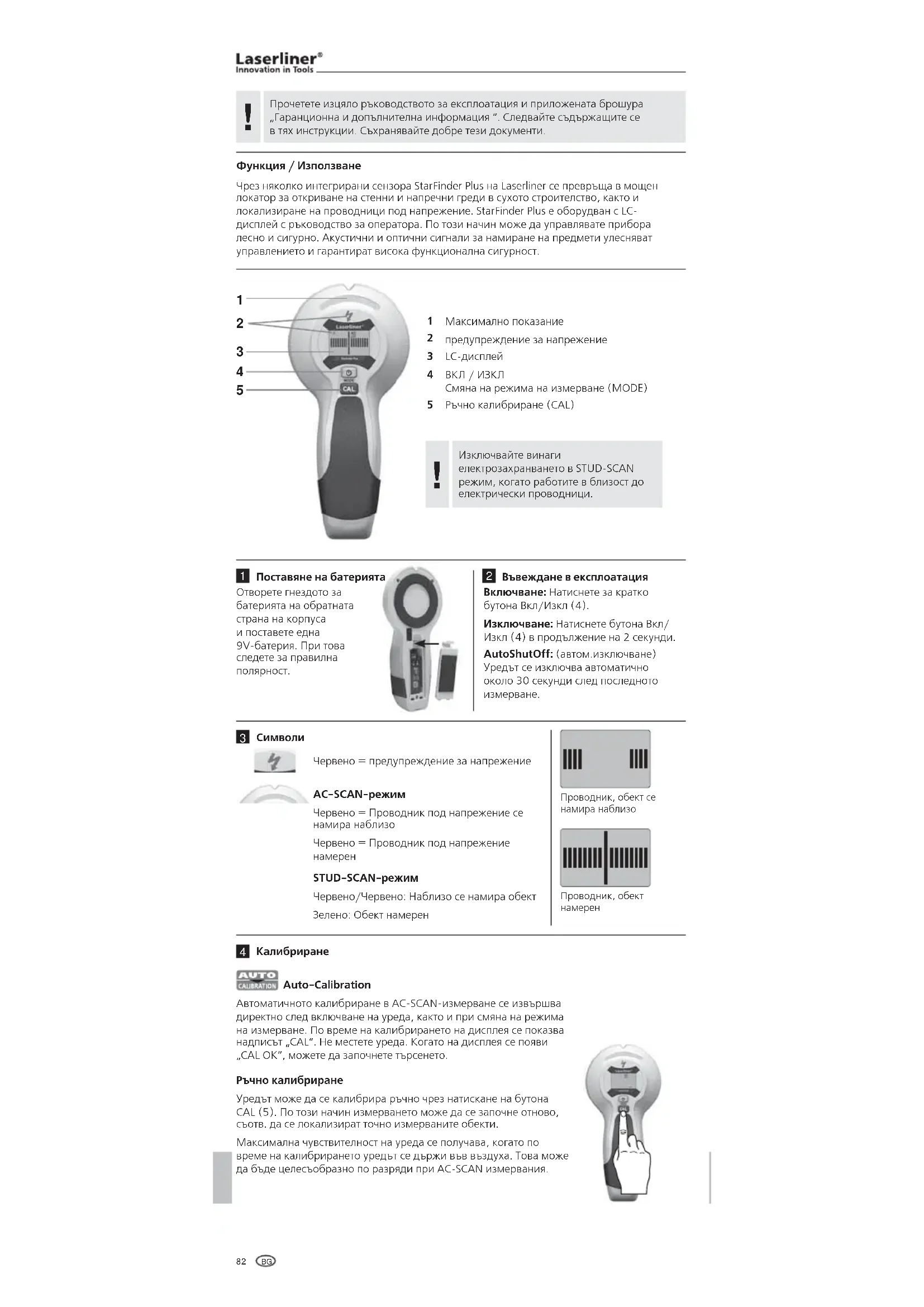

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ StarFinder Plus Laserliner

Прочетете изцяло ръководството за експлоатация и приложената брошура „Гаранционна и допълнителна информация”. Следвайте съдържащите се в тях инструкции. Съхранявайте добре тези документи.

Функция / Използване

Чрез няколко интегрирани сензора StarFinder Plus на Laserliner се превръща в мощен локатор за откриване на стенни и напречни греди в сухото строителство, както и локализиране на проводници под напрежение. StarFinder Plus е оборудван с LC-дисплей с ръководство за оператора. По този начин може да управлявате прибора лесно и сигурно. Акустични и оптични сигнали за намиране на предмети улесняват управлението и гарантират висока функционална сигурност.

1

2

3

4

5

1 Максимално показание
2 предупреждение за напрежение
3 LC-дисплей
4 ВКЛ / ИЗКЛ
Смяна на режима на измерване (MODE)
5 Ръчно калибриране (CAL)

Изключвайте винаги електрозахранването в STUD-SCAN режим, когато работите в близост до електрически проводници.

1 Поставяне на батерията

Отворете гнездото за батерията на обратната страна на корпуса и поставете една 9V батерия. При това следете за правилна полярност.

2 Въвеждане в експлоатация

Включване: Натиснете за кратко бутона Вкл/Изкл (4).

Изключване: Натиспете бутона Вкл/Изкл (4) в продължение на 2 секунди.

AutoShutOff: (автом.изключване) Уредыт се изключва автоматично около 30 секунди след последното измерване.

3 Символи

Червено = предупреждение за напрежение

AC-SCAN-режим

Червено = Проводник под напрежение се намира наблизо

Червено = Проводник под напрежение намерен

STUD-SCAN-режим

Червено/Червено: Наблизо се намира обект Зелено: Обект намерен

Проводник, обект се намира наблизо

Проводник, обект намерен

4 Калибриране

Auto-Calibration

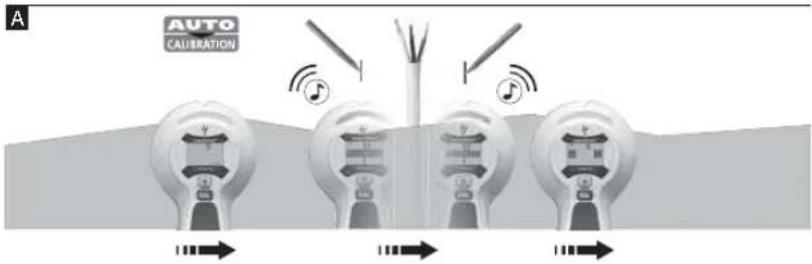

Автоматичного калибриране в AC-SCAN-измерване се извършва директно след включване на уреда, както и при смяна на режима на измерване. По време на калибрирането на дисплея се показва надписът „CAL“. Не местете уреда. Когато на дисплея се появи „CAL OK“, можете да започнете търсенето.

Ръчно калибриране

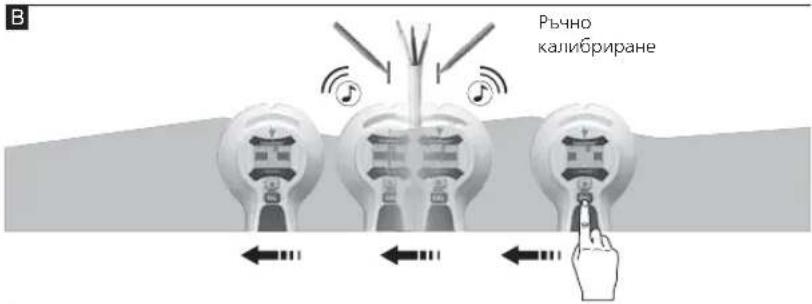

Уредът може да се калибрира ръчно чрез натискане на бутона CAL (5). По този начин измерването може да се започне отново, съотв. да се локализират точно измерваните обекти.

Максимална чувствителност на уреда се получава, когато по време на калибрирането уредът се държи във вздуха. Това може да бъде целесьобразно по разряди при AC-SCAN измервания.

При калибрирането в режим STUD SCAN, а така също и през цялото време на измерването, уредът трябва да се опира в стената. Така също, ръката трябва да бъда на уреда.

5 Избиране на режим на измерване

Натиснете за кратко бутона Вкл/Изкл (4).

AC-SCAN (Локализиране на проводници под напрежение директно под неметални обвивки)

STUD-SCAN (Откриване на стенни и напречни греди от дърво и метал в сухо строителство под неметални обвивки)

Откриване на стенни и напречни греди от дърво и метал в сухо строителство например под гипсокартонни плочи, дървени панели или други неметални обвивки.

• Изберете STUD-SCAN (бутон 4)
• ON WALL (ВЪРХУ СТЕНА): Поставете уреда на стената.

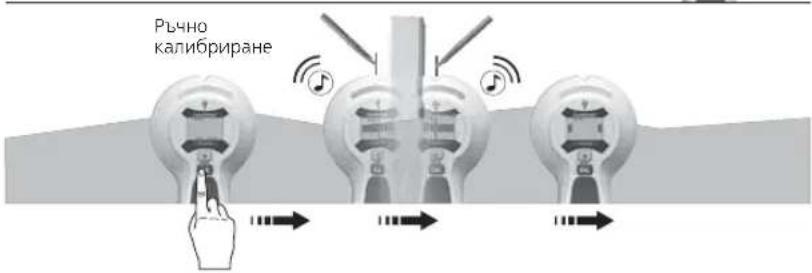

• НАТИСНЕТЕ CAL: Натиснете бутона за калибриране (5) и изчакайте докато калибрирането приключи: CAL. OK
• MOVE (движение): Движете прибора бавно над повърхността.

Съвет 1: Между двете маркировки се намира средата на гредата.

Съвет 2: Обърнете внимание на изходната позиция: Поставете уреда на място, зад което няма греда. В противен случай се показва грешка (ERROR). Отстраняване на грешката: Придвжете уреда няколко сантиметра настрани от текущото място и отново започнете измерването.

Съвет 3: С цел избягване на смущения по време на процеса на сканиране, дръжте Вашата свободна длан или други обекти на най-малко 15 cm разстояние от StarFinder Plus.

Съвет 4: StarFinder Plus намира само най-външния ръб на двойни греди, които евентуално са поставени около врати, прозорци и ъгли.

Съвет 5: Уверете се, че наистина сте попаднали на греда. За целта проверете дали други греди се намират от двете страни на равномерни разстояния, по правило 30, 40 или 60 см. Проверете допълнително на няколко места директно над и под първото намерено място дали става дума за греда.

Съвет 6: Текстурирани тавани: Таванът трябва да бъде покрит със защитен картон. Тук използвайте функцията DeepScan.

Указание: При обекти, които се намират много дълбоко в стената, може да не се покаже цялостно показание.

В случай, че близо до плоскост от гипсокартон се намират или я докосват електрически проводници, метални или пластмасови тръби, понякога те се разпознават от StarFinder Plus като греди.

Особености на различните материали

Поради следните материали може евентуално да не бъде открита дървена греда:

• Подови керамични плочки
  – Покрити с килим подове с тапицирана обратна страна
• Тапети с метални нишки или метално фолио
  – Прясно боядисани влажни стени. Те трябва да съхнат най-малко една седмица.

7 AC-SCAN-измерване

Локализиране на проводници под напрежение, директно под мазилка респ. дървени плоскости и други неметални обшивки. Проводници под напрежение не се разпознават в стени по сухо строителство с метални корпуси.

• Спед като CAL се промени на CAL OK, можете да местите уреда.
• MOVE (движение): Движете прибора бавно над повърхността.

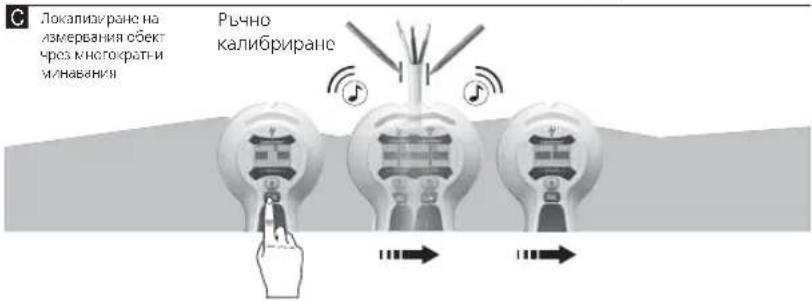

Съвет 1: Ръчното калибриране трябва де се извърши в близост до последното открито място, вижте графика С. При необходимост тези процедури се повтарят.
Съвет 2: Поради статичен заряд при определени обстоятелства може да се открият електрически полета встрани от действителната позиция на проводника. Отведете този заряд, като поставите Вашата свободна длан на стената.
Съвет 3: Работете бавно, тый като тринето може да генерира смущаващ заряд.
Съвет 4: Когато предполагате, че има налице проводници, но не намирате такива, възможно е те да са екранирани в кабелни канали. Използвайте STUD -SCAN, за да локализирате кабелни канали от метал.
Съвет 5: Метал в стени (например метален корпус) пренася електрически полета и така генерира смущаващи въздействия. В този случай преминете към STUD-SCAN, за да намерите проводника.
Съвет 6: Важна е изходната позиция: За да се постигне максимальната чувствителност, започнете процеса, като позиционирате уреда да не е в близост до проводници под напрежение.
Указание: При обекти, които се намират много дълбоко в стената, може да не се покаже цялостно показание.

Проводници, които са положени на повече от 40 мм дълбочина, не се откриват при определени обстоятелства.

Постоянно предупреждение за напрежение в неекранирани проводници, щом бъде открито електрическо

поле.

9 Backlight

Уредът разполага с фоново осветление.

Технически характеристики
Измерватепен диапазон АС 110 - 230V, 50	- 60 Hz
Работна температура 0°C ... 40°C (32°F ... 104°F)
Температура на съхранение -20°C ... 70°C (-4°F ... 158°F)
Електрозахранване 1 x 9V алкална батерия (тип 6LR 61)
Размери (Шх Вх Д) 85 мм x 180 мм x 38 мм
Тегло (вкл. батерия) 163 кг
дълбочина на измерване
Локализиране на греди от дърво / метал (STUD-SCAN)	до 4 см дълбочина
Целенасочено покализиране на електрически проводници – под напрежение (AC-SCAN)	до 4 см дълбочина

Запазва се правото за технически изменения. 10.2012

ЕС-разпоредби и изхвърляне

Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.

Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕО).

Още инструкции за безопасност и допълнителни указания ще намерите на адрес: www.laserliner.com/info
