StarFinder Plus - Detektor Laserliner - Bezplatný návod k obsluze

Typ produktu	Detektor trámů, kabelů a kovů
Značka	Laserliner
Model	StarFinder Plus
Rozměry (D x V x H)	85 mm x 180 mm x 38 mm
Hmotnost (včetně baterie)	163 g
Napájení	1 alkalická baterie 9V (typ 6LR 61)
Měřicí režimy	STUD-SCAN (dřevěné/kovové trámy), AC-SCAN (kabely pod napětím)
Hloubka detekce (STUD-SCAN)	Až 4 cm
Hloubka detekce (AC-SCAN)	Až 4 cm
Rozsah detekovaného napětí	110-230 V, 50-60 Hz
Displej	LC s podsvícením a uživatelskou nápovědou
Kalibrace	Automatická a ruční
Signály	Vizuální (zelená/červená LED) a zvukové
Automatické vypnutí	Po 30 sekundách nečinnosti
Provozní teplota	0°C až 40°C
Skladovací teplota	-20°C až 70°C
Bezpečnost	Integrovaný indikátor napětí; v režimu STUD-SCAN vypněte napájení v blízkosti elektrických vedení
Čištění	Čistěte měkkým suchým hadříkem
Likvidace	Elektrické zařízení: tříděný sběr podle směrnice OEEZ
Obsah balení	Detektor StarFinder Plus, baterie 9V, návod k použití

Často kladené otázky - StarFinder Plus Laserliner

Jak kalibrovat přístroj StarFinder Plus?

Automatická kalibrace probíhá při zapnutí nebo při změně režimu. Pro ruční kalibraci stiskněte tlačítko CAL (5). V režimu STUD-SCAN držte přístroj proti zdi během kalibrace. Počkejte na zobrazení 'CAL OK' před zahájením měření.

Co dělat, když přístroj zobrazí 'ERROR' v režimu STUD-SCAN?

Chyba znamená, že přístroj je na začátku kalibrace umístěn nad trámem. Posuňte přístroj o několik centimetrů na místo bez trámu a kalibraci zopakujte.

Jak detekovat dřevěné nebo kovové trámy?

Zvolte režim STUD-SCAN (tlačítko MODE). Přiložte přístroj ke zdi, kalibrujte (CAL), poté jím pomalu pohybujte po povrchu. Střed trámu se nachází mezi dvěma vizuálními značkami. Trámy jsou často od sebe vzdáleny 30, 40 nebo 60 cm.

Jak lokalizovat kabely pod napětím?

Zvolte režim AC-SCAN. Počkejte na dokončení kalibrace (CAL OK). Pomalu přístrojem pohybujte. Červená kontrolka a zvukový alarm signalizují přítomnost vedení pod napětím. Pro lepší přesnost proveďte ruční kalibraci poblíž poslední detekce.

Jakou baterii použít pro StarFinder Plus?

Použijte alkalickou baterii 9V typu 6LR 61. Otevřete prostor pro baterii na zadní straně přístroje a vložte baterii s ohledem na polaritu.

Proč přístroj na některých stěnách nedetekuje správně?

Některé materiály mohou detekci rušit: keramické dlaždice, silné koberce, metalické tapety nebo čerstvě natřené vlhké stěny. V takovém případě nechte alespoň týden schnout. Texturované stropy mohou vyžadovat použití režimu DeepScan (je-li k dispozici) nebo ochrannou desku.

Co znamená zpráva 'CAL OK'?

Zpráva 'CAL OK' znamená, že kalibrace je dokončena a přístroj je připraven k měření. Poté můžete začít pohybovat přístrojem po kontrolovaném povrchu.

Jaká je maximální hloubka detekce?

Maximální hloubka detekce je 4 cm pro trámy (STUD-SCAN) a pro kabely pod napětím (AC-SCAN). Hlubší objekty nemusí být detekovány nebo mohou zobrazovat neúplný signál.

Jak vypnout přístroj?

Podržte tlačítko Zap/Vyp (4) stisknuté asi 2 sekundy. Přístroj se také automaticky vypne po 30 sekundách nečinnosti (AutoShutOff).

Jaká bezpečnostní opatření dodržovat při používání?

V režimu STUD-SCAN vždy vypněte elektrické napájení, pokud pracujete v blízkosti elektrických vedení. Indikátor napětí funguje nepřetržitě na nechráněných vedeních. Nepoužívejte přístroj v blízkosti vody nebo ve vlhkém prostředí. Při likvidaci dodržujte směrnici OEEZ.

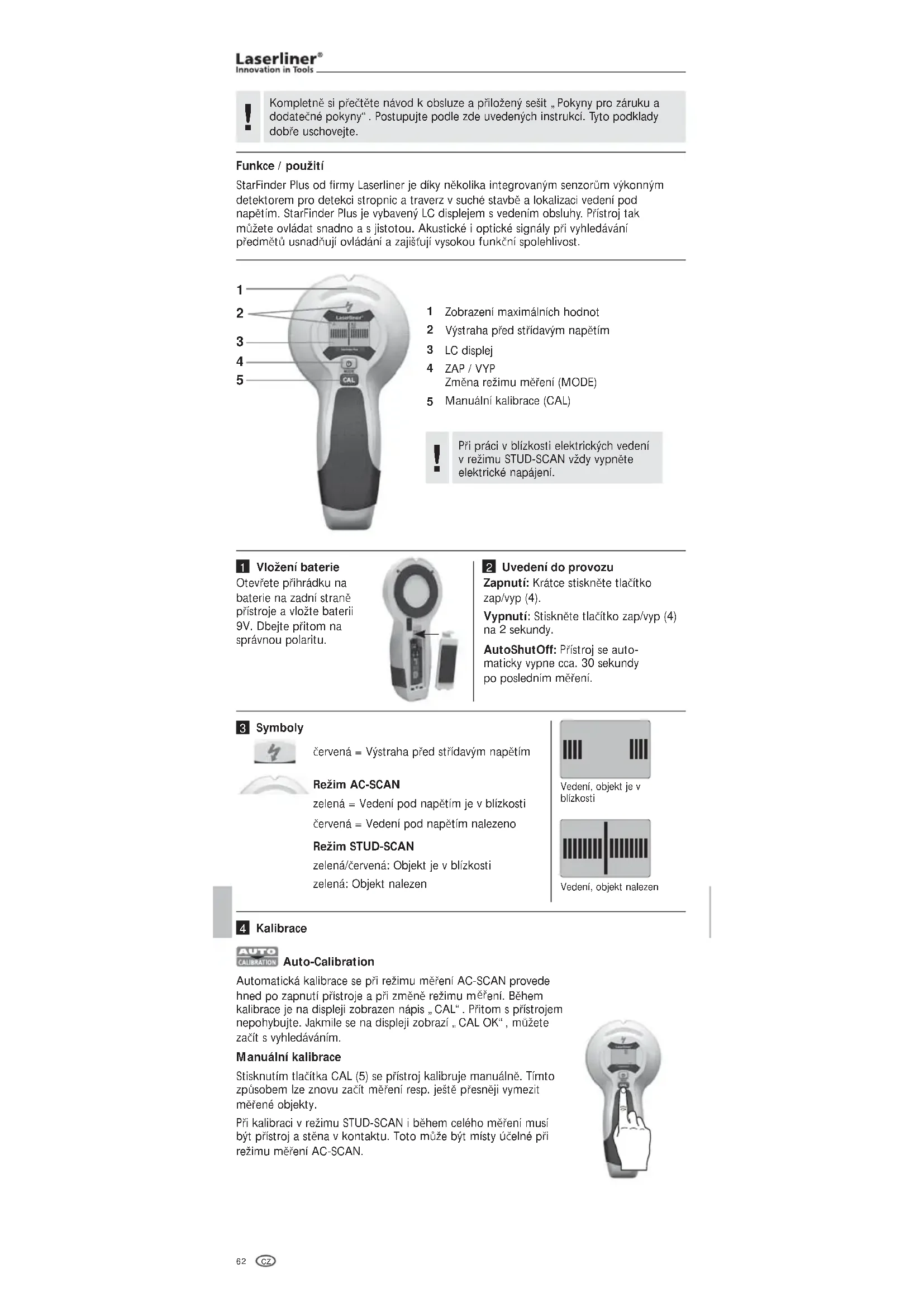

NÁVOD K OBSLUZE StarFinder Plus Laserliner

Kompletně si přečtěte návod k obsluze a přiložený sešit „Pokyny pro záruku a dodatečné pokyny“. Postupujte podle zde uvedených instrukcí. Tyto podklady dobře uschovejte.

Funkce / použití

StarFinder Plus od firmy Laserliner je díky několika integrovaným senzorům výkonným detektorem pro detekci stropnic a traverz v suché stavbě a lokalizaci vedení pod napětím. StarFinder Plus je vybavený LC displejem s vedením obsluhy. Přístroj tak můžete ovládat snadno a s jistotou. Akustické i optické signály při vyhledávání předmětu usnadňují ovládání a zajišťují vysokou funkční spolehlivost.

1
2
3
4
5

1 Zobrazení maximálních hodnot
2 Výstraha před střídavým napětím
3 LC displej
4 ZAP / VYP Změna režimu měření (MODE)
5 Manuální kalibrace (CAL)

Při práci v blízkosti elektrických vedení v režimu STUD-SCAN vždy vypněte elektrické napájení.

Vložení baterie

Otevřete přihrádku na baterie na zadní straně přístroje a vložte baterii 9V. Dbejte přitom na správnou polaritu.

Uvedení do provozu

Zapnutí: Krátce stiskněte tlačítko zap/vyp (4).

Vypnutí: Stiskněte tlačítko zap/vyp (4) na 2 sekundy.

AutoShutOff: Přístroj se automaticky vypne cca. 30 sekundy po posledním měření.

Symboly

červená = Výstraha před střídavým napětím

Režim AC-SCAN

zelená = Vedení pod napětím je v blízkosti červená = Vedení pod napětím nalezeno

Režim STUD-SCAN

zelená/červená: Objekt je v blízkosti zelená: Objekt nalezen

Vedeni, objekt je v blízkosti

Vedení, objekt nalezen

Kalibrace

Auto-Calibration

Automatická kalibrace se při režimu měření AC-SCAN provede hned po zapnutí přístroje a při změně režimu měření. Během kalibrace je na displeji zobrazen nápis „CAL“. Přitom s přístrojem nepohybujte. Jakmile se na displeji zobrazí „CAL OK“, můžete začit s vyhledáváním.

Manuální kalibrace

Stisknutím tlačítka CAL (5) se přístroj kalibruje manuálně. Tímto způsobem lze znovu začit měření resp. ještě přesněji vymezit měřené objekty.

Při kalibraci v režimu STUD-SCAN i během celého měření musí být přístroj a stěna v kontaktu. Toto může být misty účelné při režimu měření AC-SCAN.

Při kalibraci v režimu STUD-SCAN i během celého měření musi být přístroj a stěna v kontaktu. Rovněž by na přístroji měla zůstat ruka.

5 Volba režimu měření

Kráte stiskněte tlačítko režimu měření (4).

AC-SCAN (Lokalizace vedení pod napětím přímo pod nekovovými obloženími)

STUD-SCAN (Detekce dřevěných a kovových stropnic a traverz v suché stavbě pod nekovovými obloženími)

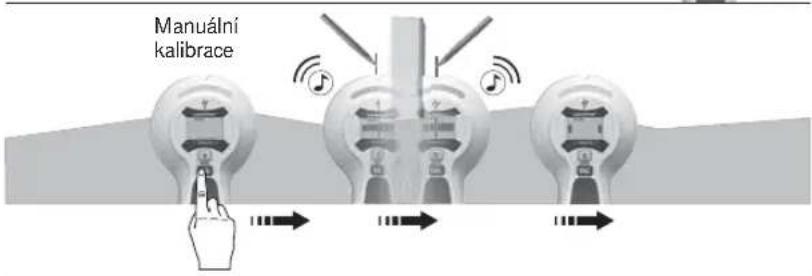

Detekce dřevěných a kovových stropnic a traverz v suché stavbě např. pod sádrokartonovými deskami, dřevěnými panely nebo jinými nekovovými obloženími.

- Zvolte režim STUD-SCAN (tlačitkem 4)

- ON WALL: Umístěte přístroj na stěnu.

- PRESS CAL: Stiskněte tlačítko (5) a vyčkejte do ukončení kalibrace: CAL OK

– MOVE: Pohybujte přístrojem pomalu po povrchu.

Tip 1: Mezi oběma značkami je střed nosníku.

Tip 2: Dbejte na výchozí polohu: Umístěte přístroj na místo, za nímž se nenachází žádný nosník. Jinak se zobrazí chyba (ERROR). Odstranění chyby: Posuňte přístroj několik centimetrů od aktuálního místa a začněte znovu s měřením.

Tip 3: Aby nedošlo k poruše během odečitání, musí být vaše volná ruka nebo jiné objekty vzdáleny minimálně 15 cm od přístroje StarFinder Plus.

Tip 4: StarFinder Plus nalezne pouze vnější hranu dvojitých nosníků příp. instalovaných okolo dveří, oken a rohů.

Tip 5: Ujistěte se, že jste skutečně narazili na nosník. Zkontrolujte, zda jsou na obou stranách další nosníky ve stejných vzdálenostech, zpravidla 30, 40 a 60 cm. Dále na více místech, přímo nad a pod prvním nalezeným místem, ověřte, zda se jedná o nosník.

Tip 6: Tvarované stropy: Strop musí být zakrytý ochranným kartónem. Použijte přítom funkci DeepScan.

Upozornění: U objektů, které jsou příliš hluboko ve stěně, se může stát, že se nezobrazí plná výchylka.

Pokud jsou v blizkosti sádrokartonové desky elektrické vodiče, kovové nebo plastové trubky nebo se jí dotýkají, StarFinder Plus je za určitých okolnosti může rozpoznat jako nosníky.

Zvláštnosti u různých materiálů

Dřevěné nosníky případně nelze detekovat skrz tyto materiály:

- keramické podlahové dlaždice

- kobercové podlahy s vycpanou zadní stranou

- tapety s kovovými vlákny nebo kovovou fólií

– čerstvě vymalované, vlhké stěny. Vlhké stěny musí minimálně týden vyschnout.

7 Měření AC-SCAN

Lokalizování vodičů pod napětím přímo pod omítkou resp. dřevěnými panely a jinými nekovovými obloženími. Vodiče pod napětím nebudou rozpoznány ve stěnách stavěných nasucho s kovovými výztuhami.

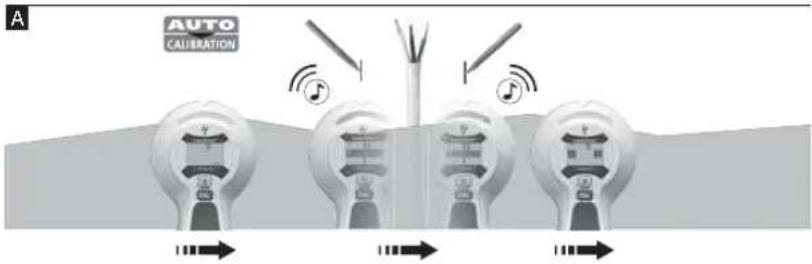

• Zvolte režim AC-SCAN (tlačítkem 4).
  – Jakmile se CAL změní na CAL OK, můžete s přístrojem pohybovat.
• MOVE: Pohybujte prístrojem pomalu po povrchu.

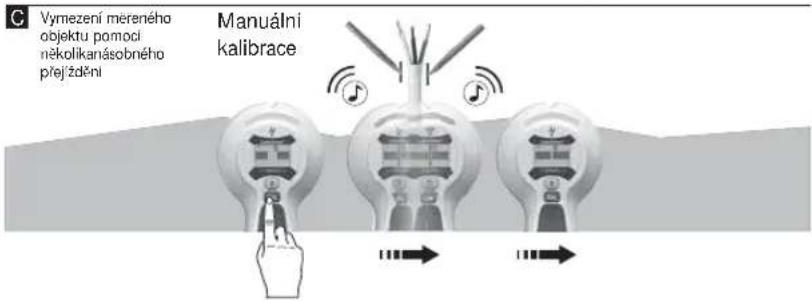

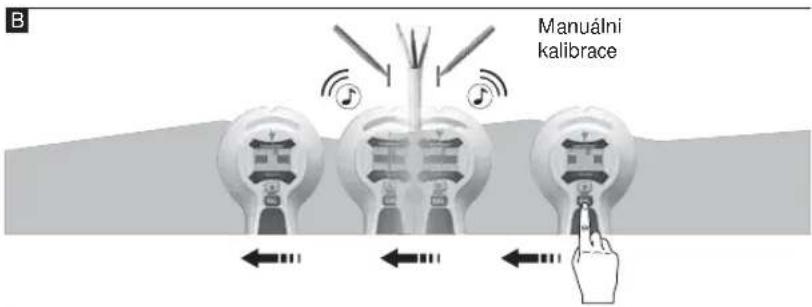

Tip 1: Manuální kalibrace by se měla provést v blizkosti naposledy nalezeného místa, viz obrázek B/C. V případě potřeby tento postup opakujte.
Tip 2: Z důvodu statického náboje se za určitých okolností mohou po stranách skutečné polohy vodičů vyskytovat elektrická pole. Tento náboj odvedete tím, že položíte volnou ruku na stěnu.
Tip 3: Pracujte pomalu, protože tření může vytvářet rušivé náboje.
Tip 4: Pokud se domníváte, že kabely jsou instalované, ale žádné jste nenalezli, mohou být odstíněné v kabelových kanálech. Pro lokalizaci kovových kabelových kanálů použijte STUD-SCAN.
Tip 5: Kov ve stěnách (např. kovové výztuhy) přenáší elektrická pole, a tím vytváří rušivé vlivy. Pro nalezení vedení v tomto případě přepněte na STUD-SCAN.
Tip 6: Důležitá je výchozí poloha: Pro dosažení maximální citlivosti nezačinejte detekci s umístěním přístroje do blízkosti vodičů pod napětím.
Upozornění: U objektů, které jsou přiliš hluboko ve stěně, se může stát, že se nezobrazi plná výchylka.

Kabely, které jsou v hlubce větší než 40 cm, nebudou případně objeveny.

8 STUD-SCAN: Výstraha před střídavým napětím

Permanentní výstraha před napětím v nestíněných kabelech při detekci elektrického pole.

9 Backlight

Přístroj má osvětlené pozadí.

Technické parametry
Oblast měření AC 110 - 230V, 50 - 60 Hz
Provozní teplota 0°C ... 40°C (32°F ... 104°F)
Skladovací teplota -20°C ... 70°C (-4°F ... 158°F)
Napájení 1 x 9V alkalická baterie (typ 6LR 61)
Rozměry (Š x V x H) 85 mm x 180 mm x 38 mm
Hmotnost (včetně baterie) 163 g
Hloubka měření
Lokalizace nosníků dřevo / kov (STUD-SCAN)	do hloubky 4 cm
Cilená lokalizace elektrických vodičů pod napětím (AC-SCAN)	do hloubky 4 cm

Technické změny vyhrazeny. 10.2012

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na: www.laserliner.com/info
