CombiFinder Plus - Detektor Laserliner - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma CombiFinder Plus Laserliner ve formátu PDF.
| Značka | Laserliner |
| Model | CombiFinder Plus |
| Typ výrobku | Elektronický detektor kovů a vedení pod napětím |
| Rozměry (D x V x H) | 85 mm x 180 mm x 38 mm |
| Hmotnost (včetně baterie) | 180 g |
| Napájení | 1 alkalická baterie 9V (typ 6LR61) |
| Režimy měření | METAL-SCAN (kovy) a AC-SCAN (vedení pod napětím) |
| Hloubka detekce železných kovů | až 7,5 cm |
| Hloubka detekce neželezných kovů | až 5 cm |
| Hloubka detekce kabelů pod napětím | až 4 cm |
| Rozsah detekovatelného AC napětí | 110 - 230 V, 50 - 60 Hz |
| Displej | LCD displej s podsvícením |
| Kalibrace | Automatická (Auto-Cal, Auto-Cal Plus) a manuální (tlačítko CAL) |
| Výstraha | Zvukový signál a LED (červená/zelená) pro detekci |
| Bezpečnost | Při práci v blízkosti vedení pod napětím vypněte elektrické napájení |
| Údržba a čištění | Čistěte suchým hadříkem. Skladujte na suchém a čistém místě. |
| Náhradní díly | Vyměnitelná baterie 9V. Žádné další uvedené díly. |
| Opravitelnost | Pro opravy kontaktujte servis Laserliner. |
| Provozní teplota | 0°C až 40°C (32°F až 104°F) |
| Skladovací teplota | -20°C až 70°C (-4°F až 158°F) |
| Automatické vypnutí | Přibližně 30 sekund po posledním měření |
| Záruka | Viz dokument „Dodatečné poznámky a záruka“ |
| Shoda | V souladu s normami EU, směrnice OEEZ |
| Výrobce | Laserliner |
Často kladené otázky - CombiFinder Plus Laserliner
Dotazy uživatelů ohledně CombiFinder Plus Laserliner
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Detektor ve formátu PDF zdarma! Najděte svůj návod CombiFinder Plus - Laserliner a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CombiFinder Plus značky Laserliner.

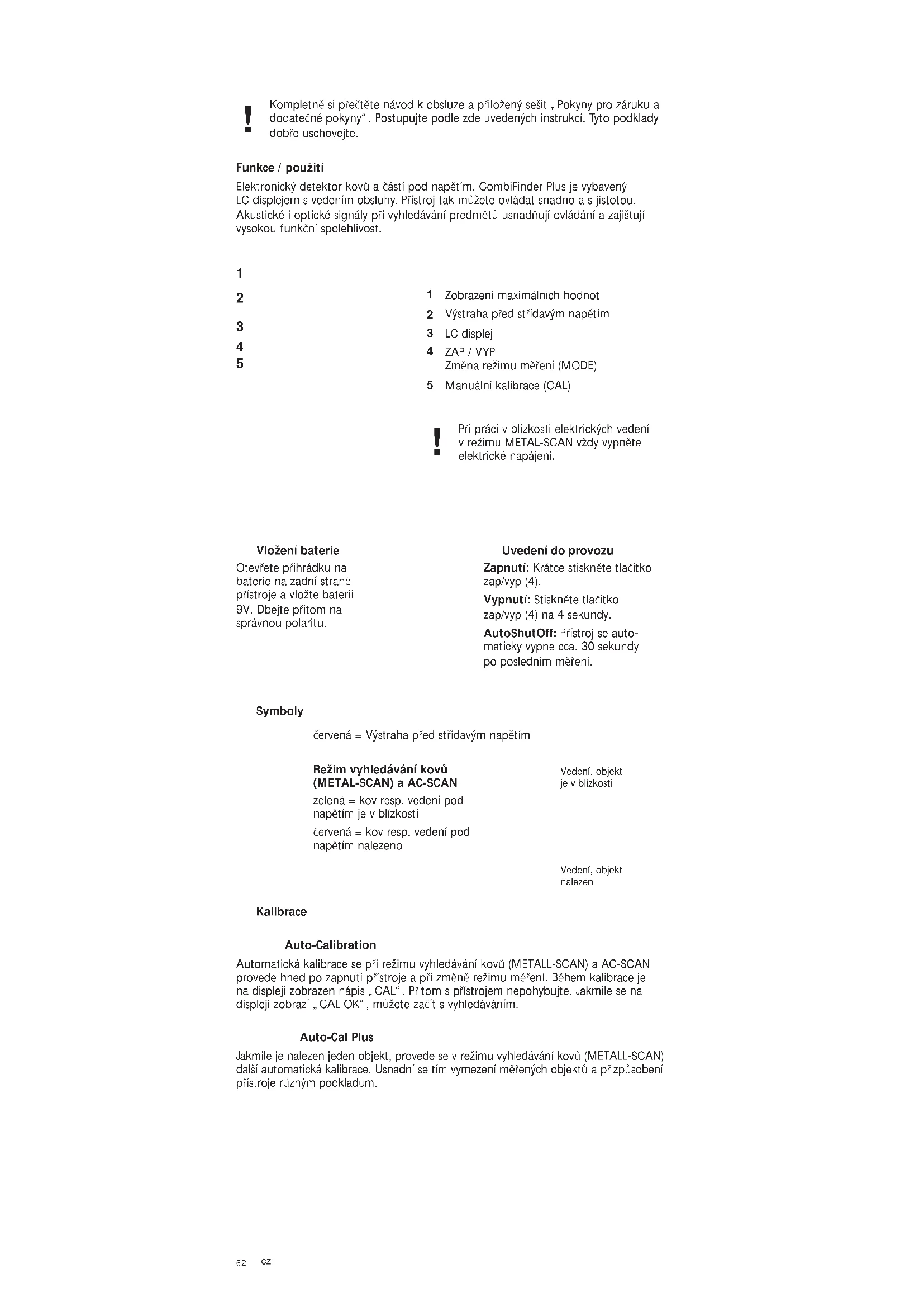

NÁVOD K OBSLUZE CombiFinder Plus Laserliner
Kompletně si přečtěte návod k obsluze a přiložený sešit „Pokyny pro záruku a dodatečné pokyny“. Postupujte podle zde uvedených instrukcí. Tyto podklady dobře uschovejte.
Funkce / použití
Elektronický detektor kovů a částí pod napětím. CombiFinder Plus je vybavený LC displejem s vedením obsluhy. Přístroj tak můžete ovládat snadno a s jistotou. Akustické i optické signály při vyhledávání předmětů usnadňují ovládání a zajišťují vysokou funkční spolehlivost.
1
2
3
4
5
1 Zobrazení maximálních hodnot
2 Výstraha před střídavým napětím
3 LC displej
4 ZAP / VYP
Změna režimu měření (MODE)
5 Manuální kalibrace (CAL)
Při práci v blízkosti elektrických vedení v režimu METAL-SCAN vždy vypněte elektrické napájení.
Vložení baterie
Otevřete přihrádku na baterie na zadní straně přístroje a vložte baterii 9V. Dbejte přitom na správnou polaritu.
Uvedení do provozu
Zapnutí: Krátce stiskněte tlačitko zap/vyp (4).
Vypnutí: Stiskněte tlačitko zap/vyp (4) na 4 sekundy.
AutoShutOff: Přístroj se automaticky vypne cca. 30 sekundy po posledním měření.
Symboly
červená = Výstraha před střídavým napětím
Režim vyhledávání kovů (METAL-SCAN) a AC-SCAN
zelená = kov resp. vedení pod napětím je v blízkosti
červená = kov resp. vedení pod napětim nalezeno
Vedení, objekt je v blizkosti
Vedeni, objekt nalezen
Kalibrace
Auto-Calibration

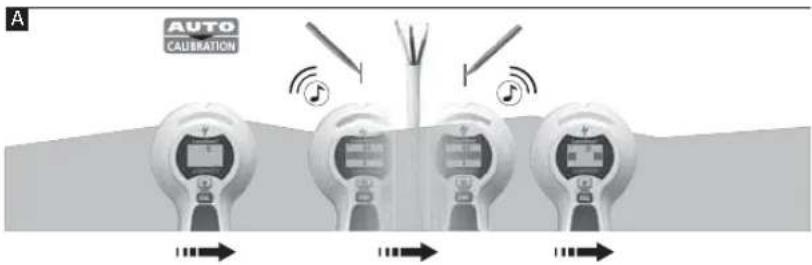

Automatická kalibrace se při režimu vyhledávání kovů (METALL-SCAN) a AC-SCAN provede hned po zapnutí přístroje a při změně režimu měření. Během kalibrace je na displeji zobrazen nápis „CAL“. Přitom s přístrojem nepohybujte. Jakmile se na displeji zobrazi „CAL OK“, můžete začít s vyhledáváním.
Auto-Cal Plus
Jakmile je nalezen jeden objekt, provede se v režimu vyhledávání kovů (METALL-SCAN) další automatická kalibrace. Usnadní se tím vymezení měřených objektů a přizpůsobení přístroje rúzným podkladům.
Manuální kalibrace
Stisknutím tlačítka CAL (5) se přístroj kalibruje manuálně. Tímto způsobem lze znovu začit měření resp. ještě přesněji vymezit měřené objekty.
Maximální citlivosti přístroje se docíli, když se přístroj při kalibraci drží ve vzduchu.
Pří kalibraci (s výjimkou kalibrace ve vzduchu) i během celého měření musí být přístroj a stěna v kontaktu. Rovněž by na přístroji měla zůstat ruka.
5 Volba režimu měření
Krátce stiskněte tlačitko režimu měření (4).
METAL-SCAN: Vyhledávání kovů ve všech nekovových materiálech
AC-SCAN: Lokalizace vedení pod napětím přímo pod nekovovými obloženími
Přístroj rozpozná kov skrytý ve všech nekovových materiálech, jako např. v cihlách, v betonu, v mazanině, ve dřevu, sádrokartonu, pórobetonu, v keramických i minerálních stavebních hmotách.
- Zvolte režim METAL-SCAN (tlačítkem 4).
- Jakmile se CAL změní na CAL OK, můžete s přístrojem pohybovat.

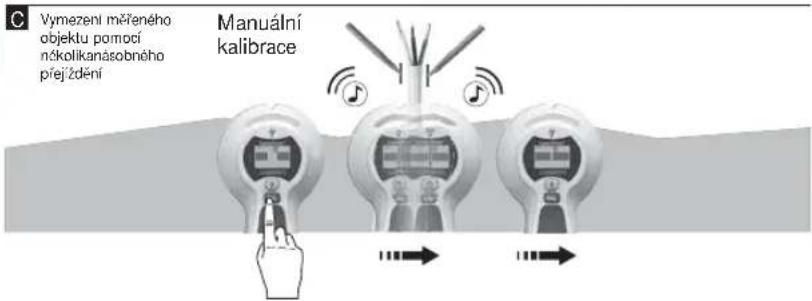

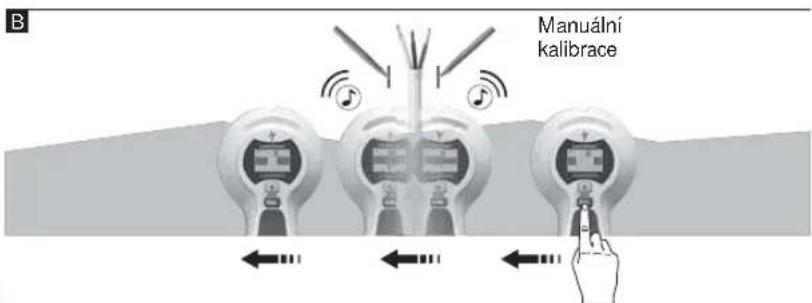

Tip 1: Mezi oběma značkami je střed kovového objektu. Díky vysoké citlivosti měřeni se silné kovové objekty jevi širší než ve skutečnosti. Proto přístrojem znovu pohybujte přes nalezený měřený objekt, viz obrázek B. Přístroj se přitom kalibruje automaticky. Manuální kalibrace by se měla provést v blízkosti naposledy nalezeného místa, viz obrázek C. V případě potřeby tento postup opakujte.
Tip 2: Důležitá je výchozí poloha: Umístěte přístroj na místo, za nímž se nenachází žádný kov. Jinak se zobrazí chyba (ERROR). Odstranění chyby: Posuňte přístroj několik centimetrů od aktuálního místa a začněte znovu s měřením.
Tip 3: U náročných použití, např. u žebírkové oceli snímejte plochu jak horizontálně, tak i vertikálně.
Tip 4: Dále se za určitých okolností mohou detekovat ohebná potrubí podlahového a deskového topení, která obsahují kovovou fólii a nacházejí se blízko povrchu. Otestujte tuto funkci na místech, kde znáte průběh trubky.
Tip 5: Aby nedoslo k poruše během odečítání, musí být vaše volná ruka nebo jiné objekty vzdáleny minimálně 15 cm od přístroje.
Tip 6: Přístroj najde pouze vnějsí hranu kovových konstrukcí, které jsou přip. umistěny okolo dveří, oken a rohů. Potom vyhledejte další okraj kovové konstrukce. Posuňte přístroj stranou nad stěnu. Jakmile se objevi zobrazení maximální hodnoty, dosáhlí jste okraje kovové konstrukce
Tip 7: Zajistěte, abyste skutečně narazili na kovový objekt. Zkontrolujte, jestli jsou jiné kovové objekty na obou stranách ve stejných vzdálenostech, zpravidla 30, 40 a 60 cm. Zkontrolujte dále na více místech přímo nad a pod prvním nalezeným místem, jestli se jedná o kovový objekt.
Tip 8: Tvarované stropy: Strop musí být zakryt ochraným kartónem. Zde kalibrujte na vyhledávání při maximální citlivosti, tzn. že je přístroj ve vzduchu.
Upozornění: U objektů, které jsou příliš hluboko ve stěně, se může stát, že se nezobrazí plná výchylka.
7 Měření AC-SCAN
Lokalizování vodiču pod napětím přímo pod omítkou resp. dřevěnými panely a jinými nekovovými obloženími. Vodiče pod napětím nebudou rozpoznány ve stěnách stavěných nasucho s kovovými výztuhami.
- Zvolte režim AC-SCAN (tlačítkem 4).
– Jakmile se CAL změní na CAL OK, můžete s přístrojem pohybovat.
– MOVE: Pohybujte prístrojem pomalu po povrchu.
Tip 1: Manuální kalibrace by se měla provést v blízkosti naposledy nalezeného místa, viz obrázek B/C. V případě potřeby tento postup opakujte.
Tip 2: Z důvodu statického náboje se za určitých okolností mohou po stranách skutečné polohy vodičů vyskytovat elektrická pole. Tento náboj odvedete tím, že položíte volnou ruku na stěnu.
Tip 3: Pracujte pomalu, protože tření může vytvářet rušivé náboje.
Tip 4: Pokud se domníváte, že kabely jsou instalované, ale žádné jste nenalezli, mohou být odstíněné v kabelových kanálech. Pro lokalizaci kovových kabelových kanálů použijte METAL-SCAN.
Tip 5: Kov ve stěnách (např. kovové výztuhy) prénáší elektrická pole, a tím vytváří rušivé vlivy. Pro nalezení vedení v tomto případě přepněte na METAL-SCAN.
Tip 6: Důležitá je výchozí poloha: Pro dosažení maximální citlivosti nezačinejte detekci s umístěním přístroje do blízkosti vodičů pod napětím.
Upozornění: U objektů, které jsou příliš hluboko ve stěně, se může stát, že se nezobrazí plná výchylka.
Kabely, které jsou v hlubce větší než 40 cm, nebudou případně objeveny.
8 METAL-SCAN: Výstraha před střídavým napětím
Permanentní výstraha před napětím v nestíněných kabelech při detekci elektrického pole.
Pokud pracujete v blízkosti elektrických vedení, vypněte vždy napájení.
9 Backlight
Přístroj má osvětlené pozadí.
Technické parametry
| Oblast měření AC 110 - 230V, 50 - 60 Hz | |
| Provozní teplota 0°C ... 40°C (32°F ... 104°F) | |
| Skladovací teplota -20°C ... 70°C (-4°F ... 158°F) | |
| Napájení 1 x 9V alkalická baterie (typ 6LR 61) | |
| Rozměry (Š x V x H) 85 mm x 180 mm x 38 mm | |
| Hmotnost (včetně baterie) 180 g | |
| Hloubka měření | |
| Cílená lokalizace kovůFerro-Scan / Non-Ferro-Scan(METAL-SCAN) | do hloubky 7,5 cm / 5 cm |
| Cílená lokalizace elektrických vodičůpod napětím (AC-SCAN) | do hloubky 4 cm |
| Lokalizace elektrickýchvodičů bez napětí | do hloubky 4 cm |
Technické změny vyhrazeny. 12.2012
Ustanovení EU a likvidace
Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.
Tento výrobek je elektrický přístroj a musi být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.
Další bezpečnostní a dodatkové pokyny najdete na: www.laserliner.com/info
