| Marke | Laserliner |
| Modell | CombiFinder Plus |
| Produkttyp | Elektronischer Detektor für Metalle und spannungsführende Leitungen |
| Abmessungen (L x H x T) | 85 mm x 180 mm x 38 mm |
| Gewicht (mit Batterie) | 180 g |
| Stromversorgung | 1 Alkalibatterie 9V (Typ 6LR61) |
| Messmodi | METAL-SCAN (Metalle) und AC-SCAN (spannungsführende Leitungen) |
| Erfassungstiefe Eisenmetalle | bis zu 7,5 cm |
| Erfassungstiefe Nichteisenmetalle | bis zu 5 cm |
| Erfassungstiefe spannungsführender Kabel | bis zu 4 cm |
| Erfassbarer AC-Spannungsbereich | 110 - 230 V, 50 - 60 Hz |
| Anzeige | LCD-Bildschirm mit Hintergrundbeleuchtung |
| Kalibrierung | Automatisch (Auto-Cal, Auto-Cal Plus) und manuell (CAL-Taste) |
| Alarm | Akustisches Signal und LED (rot/grün) bei Detektion |
| Sicherheit | Stromversorgung bei Arbeiten in der Nähe spannungsführender Leitungen unterbrechen |
| Wartung und Reinigung | Mit einem trockenen Tuch reinigen. An einem trockenen und sauberen Ort aufbewahren. |
| Ersatzteile | 9V-Batterie austauschbar. Keine weiteren Teile angegeben. |
| Reparierbarkeit | Bei Reparaturen den Laserliner-Kundendienst kontaktieren. |
| Betriebstemperatur | 0°C bis 40°C (32°F bis 104°F) |
| Lagertemperatur | -20°C bis 70°C (-4°F bis 158°F) |
| Automatische Abschaltung | Ca. 30 Sekunden nach der letzten Messung |
| Garantie | Siehe Broschüre „Zusätzliche Hinweise und Garantie“ |
| Konformität | Konform mit EU-Normen, WEEE-Richtlinie |
| Hersteller | Laserliner |
Häufig gestellte Fragen - CombiFinder Plus Laserliner
Benutzerfragen zu CombiFinder Plus Laserliner
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Detektor kostenlos im PDF-Format! Finden Sie Ihr Handbuch CombiFinder Plus - Laserliner und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CombiFinder Plus von der Marke Laserliner.

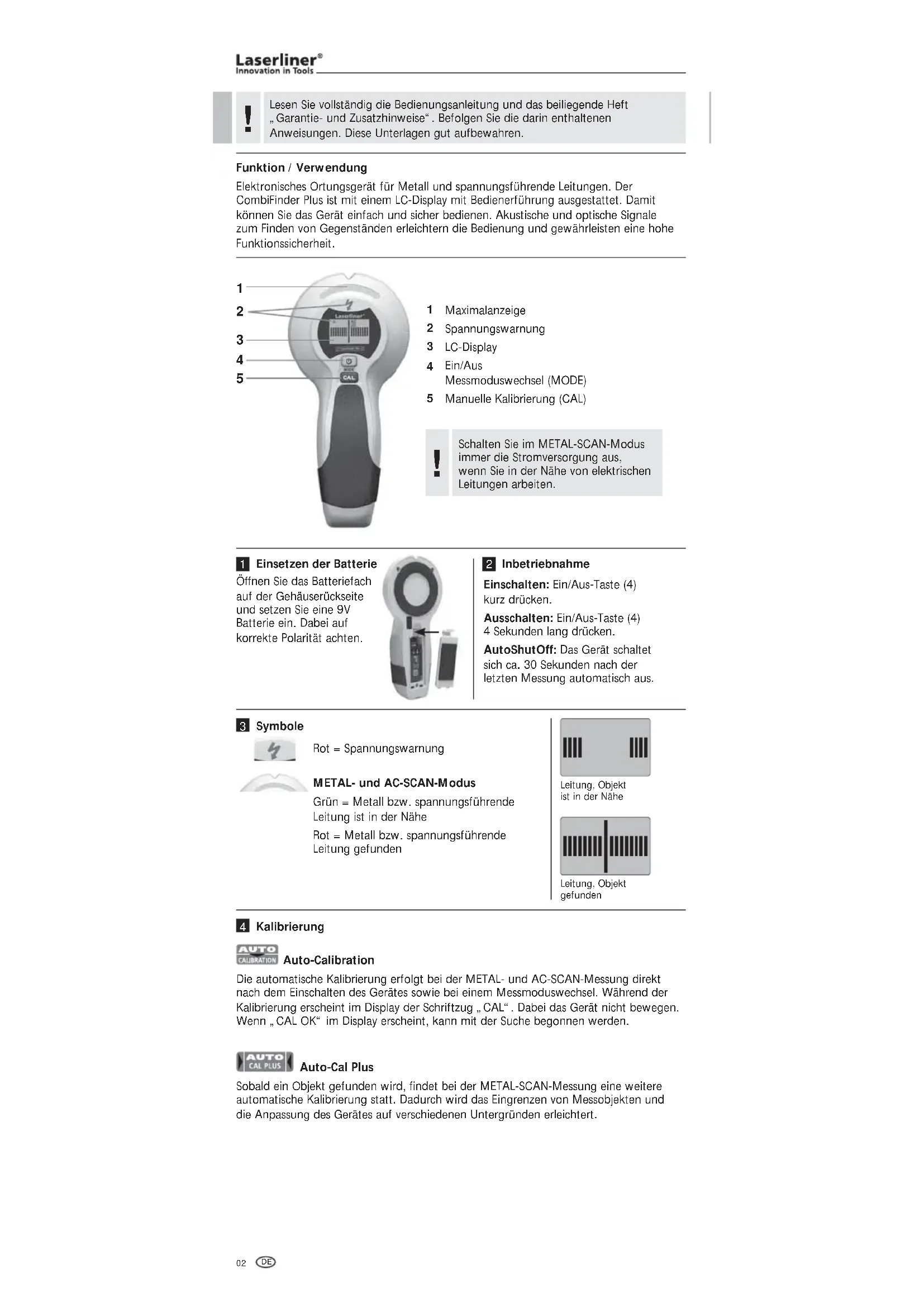

BEDIENUNGSANLEITUNG CombiFinder Plus Laserliner
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.
Funktion / Verwendung
Elektronisches Ortungsgerät für Metall und spannungsführende Leitungen. Der CombiFinder Plus ist mit einem LC-Display mit Bedienerführung ausgestattet. Damit können Sie das Gerät einfach und sicher bedienen. Akustische und optische Signale zum Finden von Gegenständen erleichtern die Bedienung und gewährleisten eine hohe Funktionssicherheit.
1
2
3
4
5
1 Maximalanzeige
2 Spannungswarnung
3 LC-Display
4 Ein/Aus
Messmoduswechsel (MODE)
5 Manuelle Kalibrierung (CAL)
Schalten Sie im METAL-SCAN-Modus immer die Stromversorgung aus, wenn Sie in der Nähe von elektrischen Leitungen arbeiten.
1 Einsetzen der Batterie
Öffnen Sie das Batteriefach auf der Gehäuserückseite und setzen Sie eine 9V Batterie ein. Dabei auf korrekte Polarität achten.
2 Inbetriebnahme
Einschalten: Ein/Aus-Taste (4) kurz drücken.
Ausschalten: Ein/Aus-Taste (4) 4 Sekunden lang drücken.
AutoShutOff: Das Gerät schaltet sich ca. 30 Sekunden nach der letzten Messung automatisch aus.
3 Symbole
Rot = Spannungswarnung
METAL- und AC-SCAN-Modus
Grün = Metall bzw. spannungsführende Leitung ist in der Nähe Rot = Metall bzw. spannungsführende Leitung gefunden
Leitung, Objekt ist in der Nähe
Leitung, Objekt gefunden
4 Kalibrierung
Auto-Calibration
Die automatische Kalibrierung erfolgt bei der METAL- und AC-SCAN-Messung direkt nach dem Einschalten des Gerätes sowie bei einem Messmoduswechsel. Während der Kalibrierung erscheint im Display der Schriftzug „CAL“. Dabei das Gerät nicht bewegen. Wenn „CAL OK“ im Display erscheint, kann mit der Suche begonnen werden.
Auto-Cal Plus
Sobald ein Objekt gefunden wird, findet bei der METAL-SCAN-Messung eine weitere automatische Kalibrierung statt. Dadurch wird das Eingrenzen von Messobjekten und die Anpassung des Gerätes auf verschiedenen Untergründen erleichtert.
Manuelle Kalibrierung
Durch Drücken der CAL-Taste (5) wird das Gerät manuell kalibriert. Auf diese Weise können Messungen erneut begonnen bzw. Messobjekte noch genauer eingegrenzt werden.
Die maximale Geräteempfindlichkeit wird erreicht, wenn das Gerät bei der Kalibrierung in die Luft gehalten wird.
Das Gerät und die Wand müssen bei der Kalibrierung (Ausnahme bei Kalibrierung in der Luft) sowie während der gesamten Messungen in Kontakt bleiben. Ebenso sollte die Hand am Gerät bleiben.
5 Messmodus wählen
Modus-Taste (4) kurz drücken.
METAL-SCAN: Auffinden von Metall in allen nicht metallischen Materialien
AC-SCAN: Lokalisieren von spannungsführenden Leitungen direkt unter nicht metallischen Verschalungen
Das Gerät erkennt verdeckt liegendes Metall in allen nicht metallischen Materialien wie z.B. Stein, Beton, Estrich, Holz, Gipsfaserplatten, Gasbeton, keramischen und mineralischen Baustoffen.
- Wählen Sie METAL-SCAN (Taste 4).
- Sobald CAL auf CAL OK wechselt, können Sie das Gerät bewegen.
- MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.

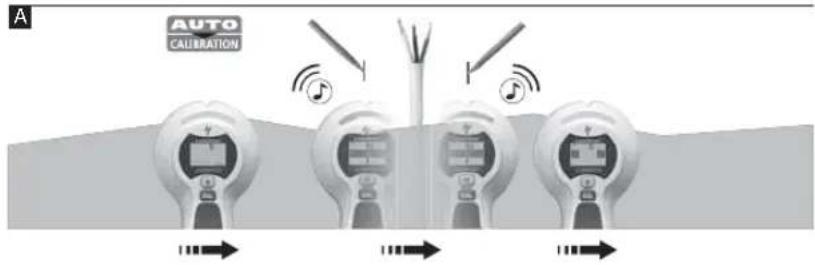

A
B
C

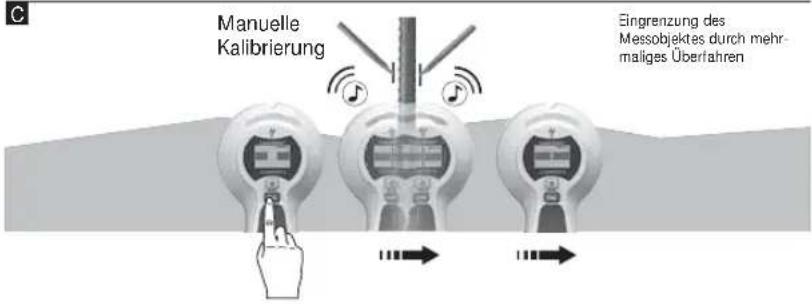

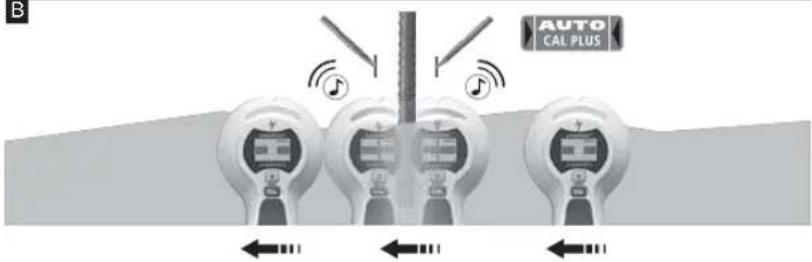

Tipp 1: Zwischen beiden Markierungen ist die Mitte des Metallobjektes. Durch die hohe Messempfindlichkeit erscheinen dicke Metallobjekte breiter als in Wirklichkeit. Daher das Gerät erneut über das gefundene Messobjekt bewegen, siehe Grafik B. Das Gerät kalibriert sich hierbei automatisch. Die manuelle Kalibrierung sollte in der Nähe der zuletzt gefundenen Stelle erfolgen, siehe Grafik C. Diese Vorgehensweisen bei Bedarf wiederholen.
Tipp 2: Wichtig ist die Ausgangsposition: Setzen Sie das Gerät an einer Stelle auf, hinter der sich kein Metall befindet. Andernfalls wird ein Fehler angezeigt (ERROR). Fehlerbehebung: Das Gerät ein paar Zentimeter von der aktuellen Stelle weg bewegen und die Messung erneut beginnen.
Tipp 3: Bei anspruchsvollen Anwendungen, z.B. bei Rippenstahl, tasten Sie die Fläche sowohl horizontal als auch vertikal ab.
Tipp 4: Des Weiteren können flexible Boden- und Wandheizungsrohre, die eine Metallfolie enthalten und sich nahe der Oberfläche befinden, unter Umständen erkannt werden. Testen Sie diese Funktion an Stellen, wo Sie den Verlauf eines Rohres kennen.
Tipp 5: Halten Sie zur Vermeidung von Störungen während des Abtastvorgangs Ihre freie Hand oder sonstige Objekte mindestens 15 cm vom Gerät entfernt.
Tipp 6: Das Gerät findet nur die äußere Kante von Metallkonstruktionen, die evtl. um Türen, Fenster und Ecken angebracht sind. Anschließend die andere Kante der Metallkonstruktion suchen. Schieben Sie das Gerät seitlich über die Wand. Wenn die Maximalanzeige erscheint, haben Sie die Kante der Metallkonstruktion erreicht.
Tipp 7: Stellen Sie sicher, dass Sie tatsächlich auf ein Metallobjekt gestoßen sind. Überprüfen Sie dazu, ob andere Metallobjekte auf beiden Seiten in gleichmäßigen Abständen vorhanden sind, in der Regel 30, 40 oder 60 cm. Überprüfen Sie zusätzlich an mehreren Stellen direkt über und unter der ersten gefundenen Stelle, ob es sich um ein Metallobjekt handelt.
Tipp 8: Texturierte Decken: Die Decke muss mit einem Schutzkarton abgedeckt werden. Hier mit maximaler Geräteempfindlichkeit suche, d.h. das Gerät in der Luft kalibrieren.
Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden, kann es vorkommen, dass kein voller Ausschlag angezeigt wird.
7 AC-SCAN-Messung
Lokalisieren von spannungsführenden Leitungen direkt unter Putz bzw. Holzpaneelen und anderen nicht metallischen Verschalungen. Spannungsführende Leitungen werden in Trockenbauwänden mit Metallständerwerk nicht erkannt.
- Wählen Sie AC-SCAN (Taste 4).
- Sobald CAL auf CAL OK wechselt, können Sie das Gerät bewegen.
- MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.

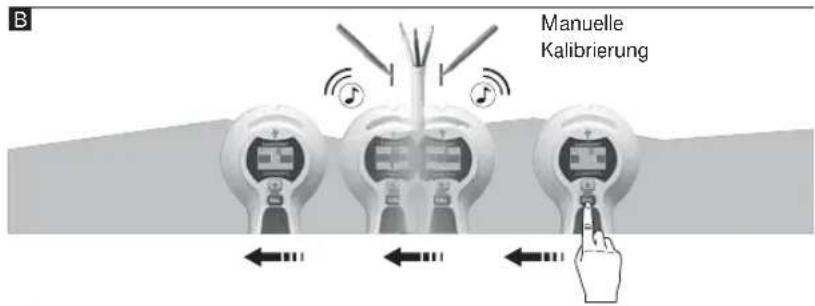

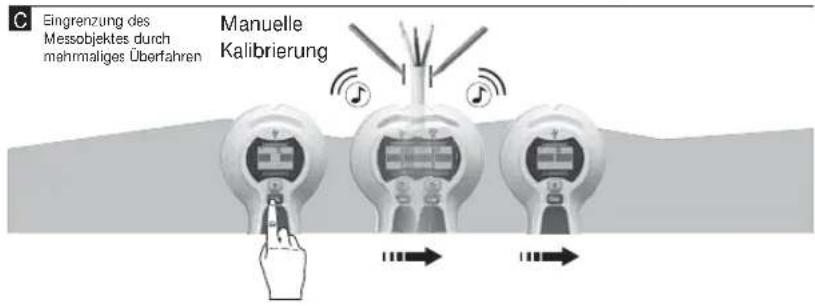

Tipp 1: Die manuelle Kalibrierung sollte in der Nähe der zuletzt gefundenen Stelle erfolgen, siehe Grafik B/C. Diese Vorgehensweisen bei Bedarf wiederholen.
Tipp 2: Aufgrund von statischer Ladung können unter Umständen seitlich von der tatsächlichen Leitungsposition elektrische Felder entdeckt werden. Leiten Sie diese Ladung ab, indem Sie Ihre freie Hand auf die Wand legen.
Tipp 3: Langsam arbeiten, da Reibung störende Ladung erzeugen kann.
Tipp 4: Wenn Sie vermuten, dass Leitungen vorhanden sind, jedoch keine gefunden werden, sind diese möglicherweise in Kabelkanälen abgeschirmt. Verwenden Sie METAL-SCAN, um Kabelkanäle aus Metall zu lokalisieren.
Tipp 5: Metall in Wänden (z.B. Metallständerwerk) übertragen elektrische Felder und erzeugen somit Störeinflüsse. In diesem Fall wechseln Sie zu METAL-SCAN, um die Leitung zu finden.
Tipp 6: Wichtig ist die Ausgangsposition: Damit die maximale Empfindlichkeit erzielt werden kann, beginnen Sie den Vorgang, indem Sie das Gerät nicht in der Nähe von stromführenden Leitungen positionieren.
Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden, kann es vorkommen, dass kein voller Ausschlag angezeigt wird.
Leitungen, die tiefer als 40 mm verlegt sind, werden unter Umständen nicht entdeckt.
8 METAL-SCAN: Spannungswarnung
Permanente Spannungswarnung in nicht abgeschirmten Leitungen sobald ein elektrisches Feld erkannt wird.
Schalten Sie immer die Stromversorgung aus, wenn Sie in der Nähe von spannungsführenden Leitungen arbeiten.
9 Backlight
Das Gerät verfügt über eine Hintergrundbeleuchtung.
| Technische Daten | |
| Messbereich AC 110 - 230V, 50 - 60 Hz | |
| Arbeitstemperatur 0°C ... 40°C (32°F ... 104°F) | |
| Lagertemperatur -20°C ... 70°C (-4°F ... 158°F) | |
| Stromversorgung 1 x 9V Alkalizelle (Typ 6LR 61) | |
| Abmessung (B x H x T) 85 mm x 180 mm x 38 mm | |
| Gewicht (inkl. Batterie) 180 g | |
| Messtiefe | |
| Gezielte MetallortungFerro-Scan / Non-Ferro-Scan(METAL-SCAN) | bis 7,5 cm / bis 5 cm Tiefe |
| Gezielte Ortung von Stromleitungen – spannungsführend (AC-SCAN) | bis 4 cm Tiefe |
| Ortung von Stromleitungen – nicht spannungsführend | bis 4 cm Tiefe |
Technische Änderungen vorbehalten. 12.2012
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info
