Produkttyp	Universelles Ortungsgerät (Detektor) für Holz, Metall, Kupfer, Eisen und spannungsführende Leitungen
Marke	Laserliner
Modell	080.965A (MultiFinder Plus)
EAN-Code	4 021563 684175 5
Abmessungen (B x H x T)	80 x 186 x 40 mm
Gewicht (inkl. Batterie)	230 g
Stromversorgung	1 x 9V Alkalizelle (Typ 6LR 61)
Arbeitsbereich	Holz, Metall (Ferro/Non-Ferro), spannungsführende Leitungen (AC)
Messtiefe Stud-Scan (Holz/Metall)	bis 4 cm
Messtiefe Metal-Scan Ferro	bis 10 cm
Messtiefe Metal-Scan Non-Ferro	bis 5 cm
Messtiefe AC-Scan (spannungsführend)	bis 4 cm
Spannungsmessbereich AC	110 - 230 V, 50 - 60 Hz
Automatische Kalibrierung	Ja
Auto Cal Plus	Ja (für Metal-Scan)
Permanente Spannungswarnung	Ja
Signalisierung	Visuell (beleuchtetes LC-Display) und akustisch
Betriebstemperatur	0°C ... 40°C
Lagertemperatur	-20°C ... 70°C
Verpackungsgröße (B x H x T)	190 x 310 x 80 mm
Lieferumfang	MultiFinder Plus, 1 x 9V Batterie, Bedienungsanleitung
Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine aggressiven Reinigungsmittel.
Sicherheitshinweis	Permanente Spannungswarnung beachten. Vor Bohrarbeiten die Umgebung spannungsfrei schalten.
Reparatur	Batteriewechsel selbst möglich. Bei Defekten nur durch autorisiertes Fachpersonal reparieren lassen.

Häufig gestellte Fragen - 080.965A Laserliner

Wie funktioniert die automatische Kalibrierung beim Laserliner MultiFinder Plus?

Die automatische Kalibrierung passt das Gerät direkt nach dem Einschalten an verschiedene Untergründe an. Sie sorgt für zuverlässige Messergebnisse ohne manuelle Einstellung.

Welche Materialien kann das Gerät erkennen?

Der MultiFinder Plus erkennt Holz, Metall (Eisen und Nichteisen), Kupfer und spannungsführende Leitungen (110-230V).

Wie tief kann das Gerät messen?

Die Messtiefe variiert je nach Modus: Stud-Scan (Holz/Metall) bis 4 cm, Metal-Scan Ferro bis 10 cm, Non-Ferro bis 5 cm und AC-Scan bis 4 cm.

Worauf muss ich bei der Spannungswarnung achten?

Die permanente Spannungswarnung zeigt an, ob eine Leitung unter Spannung steht. Vertrauen Sie dem Signal und schalten Sie vor Bohrarbeiten die Stromversorgung ab, um Unfälle zu vermeiden.

Wie wechsle ich die Batterie?

Entfernen Sie das Batteriefach auf der Rückseite und ersetzen Sie die verbrauchte 9V-Alkalizelle (Typ 6LR 61) durch eine neue. Achten Sie auf die Polung.

Kann das Gerät auch nicht spannungsführende Leitungen erkennen?

Ja, im Metal-Scan-Modus werden auch nicht spannungsführende Leitungen unter Putz bis 4 cm Tiefe erkannt, da diese metallische Bestandteile enthalten.

Was bedeutet Auto Cal Plus?

Auto Cal Plus ist eine erweiterte Funktion im Metal-Scan-Modus, die das Eingrenzen von Messobjekten erleichtert. Sie verbessert die Genauigkeit bei der Ortung von Metallgegenständen.

Ist das Gerät für die professionelle Nutzung geeignet?

Ja, der MultiFinder Plus eignet sich für Heimwerker und Profis. Er bietet mehrere Messmodi und eine hohe Genauigkeit, jedoch sollte bei kritischen Arbeiten zusätzlich geprüft werden.

Wie reinige ich das Gerät?

Reinigen Sie das Gerät mit einem trockenen, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Flüssigkeiten, da diese das Gerät beschädigen könnten.

Was tun bei fehlerhaften Messungen?

Überprüfen Sie die Batterie und die Kalibrierung. Stellen Sie sicher, dass das Gerät auf einer ebenen Fläche aufliegt. Bei wiederholten Fehlern kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG 080.965A Laserliner

Universelles Ortungsgerät für Holz, Metall, Kupfer, Eisen und spannungsführende Leitungen

• Mehrere integrierte Sensoren machen den MultiFinder Plus zu einem Ortungsgerät für verschiedene Anwendungen.
  – Eintastenbedienung zur Umstellung der verschiedenen Messmodi
• Durch die Bedienerführung auf dem LC-Display kann das Gerät einfach und sicher angewendet werden.
• Auto-Calibration: Passt das Gerät direkt nach dem Einschalten auf verschiedene Untergründe an.
• Auto-Cal Plus: Ermöglicht einfaches Eingrenzen von Messobjekten im Metal-Scan-Modus.
• Akustische und optische Signale zum Finden von Gegenständen.
• Durch die permanente Spannungswarnung wird eine hohe Sicherheit gewährleistet.
• Besonderheit: Im Metallmodus werden auch nicht spannungsführende Leitungen unter Putz gefunden.

ÜBERSICHT

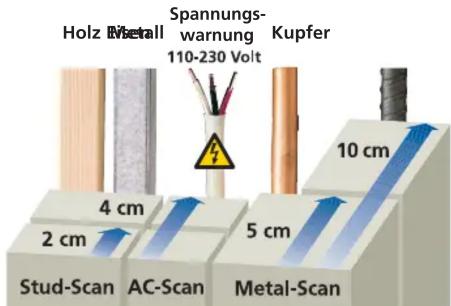

1 Balkenortung Holz / Metall (Stud-Scan)	bis 4 cm Tiefe
2 Gezielte Metallortung Ferro-Scan / Non-Ferro-Scan (Metal-Scan)	bis 10 cm / bis 5 cm Tiefe
3 Gezielte Ortung von Stromleitungen – spannungsführend (AC-Scan)	bis 4 cm Tiefe
Ortung von Stromleitungen – nicht spannungsführend	bis 4 cm Tiefe
Automatische Kalibrierung	ja
Permanente Spannungswarnung	ja
Anzeige	Beleuchtetes LC-Display
Erkennungs- und Warnhinweise	Visuell und akustisch
ARTIKEL ARTIKEL-NR EAN-CODE VE
MultiFinder Plus 080.965A 4 021563 684175 5

TECHNISCHE DATEN

MESSBEREICH AC

110 - 230V, 50 - 60 HZ

ARBEITSTEMPERATUR

0°C ... 40°C (32°F ... 104°F)

LAGERTEMPERATUR

-20°C ... 70°C (-4°F ... 158°F)

STROMVERSORGUNG

1 x 9V Alkalizelle (Typ 6LR 61)

ABMESSUNG (B x H x T)

80 x 186 x 40 mm

GEWICHT (inkl. Batterie)

230 g

MultiFinder Plus
+ Batterie
190 x 310 x 80 mm

Verpackungsgröße (B x H x T)
