Produkttyp	Balken- und Spannungsdetektor
Marke	Laserliner
Modell	StarSensor 150
Stromversorgung	2 AAA-Batterien (LR03) 1,5 V
Abmessungen (L x H x T)	140 x 74 x 52 mm
Gewicht (mit Batterien)	184 g
Erkennungstiefe Holz/Metall	Bis zu 4 cm
Erkennungstiefe Spannung	Bis zu 2 cm
AC-Spannungsbereich	110 - 230 V, 50 - 60 Hz
Arbeitsbedingungen	0°C bis 40°C, Luftfeuchtigkeit 20 - 90% rF, nicht kondensierend
Lagerbedingungen	-10°C bis 50°C, Luftfeuchtigkeit max. 80% rF, nicht kondensierend
Anzeige	LED
Spannungswarner	Ja (Blitzsymbol)
Hauptfunktionen	Erkennung von Holzbalken, Metallträgern und spannungsführenden Leitungen
Wartung und Reinigung	Mit einem leicht feuchten Tuch reinigen, Lösungsmittel und Scheuermittel vermeiden
Sicherheit	Gerät nicht modifizieren, die Anweisungen für Elektroarbeiten beachten, Achtung vor elektromagnetischen Feldern
Ersatzteile und Reparierbarkeit	Austauschbare Batterien (AAA)
Allgemeine Informationen	Anleitung online verfügbar, konform mit EU-WEEE-Richtlinie

Häufig gestellte Fragen - StarSensor 150 Laserliner

Wie lege ich die Batterien des StarSensor 150 ein?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Legen Sie 2 AAA-Batterien (LR03) unter Beachtung der angegebenen Polarität ein. Schließen Sie das Fach.

Wie schalte ich den Detektor ein?

Halten Sie die Einschalttaste (Markierung 3 am Gerät) gedrückt, um den StarSensor 150 einzuschalten. Lassen Sie die Taste los, um ihn auszuschalten.

Wie erkenne ich einen Holz- oder Metallbalken?

Setzen Sie das Gerät an die Oberfläche und bewegen Sie es langsam. Die LEDs leuchten auf, um die Mitte und die Ränder verdeckter Objekte anzuzeigen. Halten Sie Ihre freie Hand mindestens 15 cm vom Gerät entfernt, um Störungen zu vermeiden.

Wie erkenne ich spannungsführende Leitungen?

Der Spannungswarner aktiviert sich automatisch, wenn das Gerät eine spannungsführende Leitung erkennt. Die Blitzsymbole leuchten auf. Die Erkennung funktioniert bis zu 2 cm Tiefe für AC-Spannung von 110-230 V.

Was tun, wenn das Gerät nichts erkennt?

Überprüfen Sie, ob die Batterien richtig eingelegt und ausreichend geladen sind. Stellen Sie sicher, dass Sie das Gerät langsam bewegen. Bei Balken prüfen Sie, ob andere Balken regelmäßig angeordnet sind (30, 40 oder 60 cm). Bestimmte Materialien wie Keramikfliesen oder metallisierte Tapeten können die Erkennung verhindern.

In welcher Tiefe kann ich Balken erkennen?

Die Erkennung von Holz- oder Metallbalken ist bis zu 4 cm Tiefe unter der Oberfläche möglich. Für spannungsführende Leitungen beträgt die maximale Tiefe 2 cm.

Welche Materialien können die Erkennung stören?

Keramikbodenfliesen, Teppichböden mit gepolstertem Rücken, metallhaltige oder metallbeschichtete Tapeten sowie frisch gestrichene und feuchte Wände (mindestens eine Woche trocknen lassen) können eine korrekte Erkennung verhindern.

Kann ich das Gerät in der Nähe von elektrischen Anlagen verwenden?

Ja, aber beachten Sie die Sicherheitshinweise: Schalten Sie die Stromversorgung ab, bevor Sie in der Nähe von Stromleitungen arbeiten. Führen Sie keine Messungen allein in der Nähe gefährlicher Anlagen durch. Im Zweifelsfall ziehen Sie einen qualifizierten Elektriker hinzu.

Wie reinige ich den StarSensor 150?

Reinigen Sie das Gerät mit einem leicht feuchten Tuch. Verwenden Sie keine Reinigungsmittel, Lösungsmittel oder Scheuermittel. Entfernen Sie die Batterien vor längerer Lagerung und bewahren Sie das Gerät an einem trockenen, sauberen Ort auf.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung steht auf der Website notice-facile.com zum kostenlosen Download zur Verfügung. Sie können sie auch in einer anderen Sprache über das Formular auf der Seite anfordern.

BEDIENUNGSANLEITUNG StarSensor 150 Laserliner

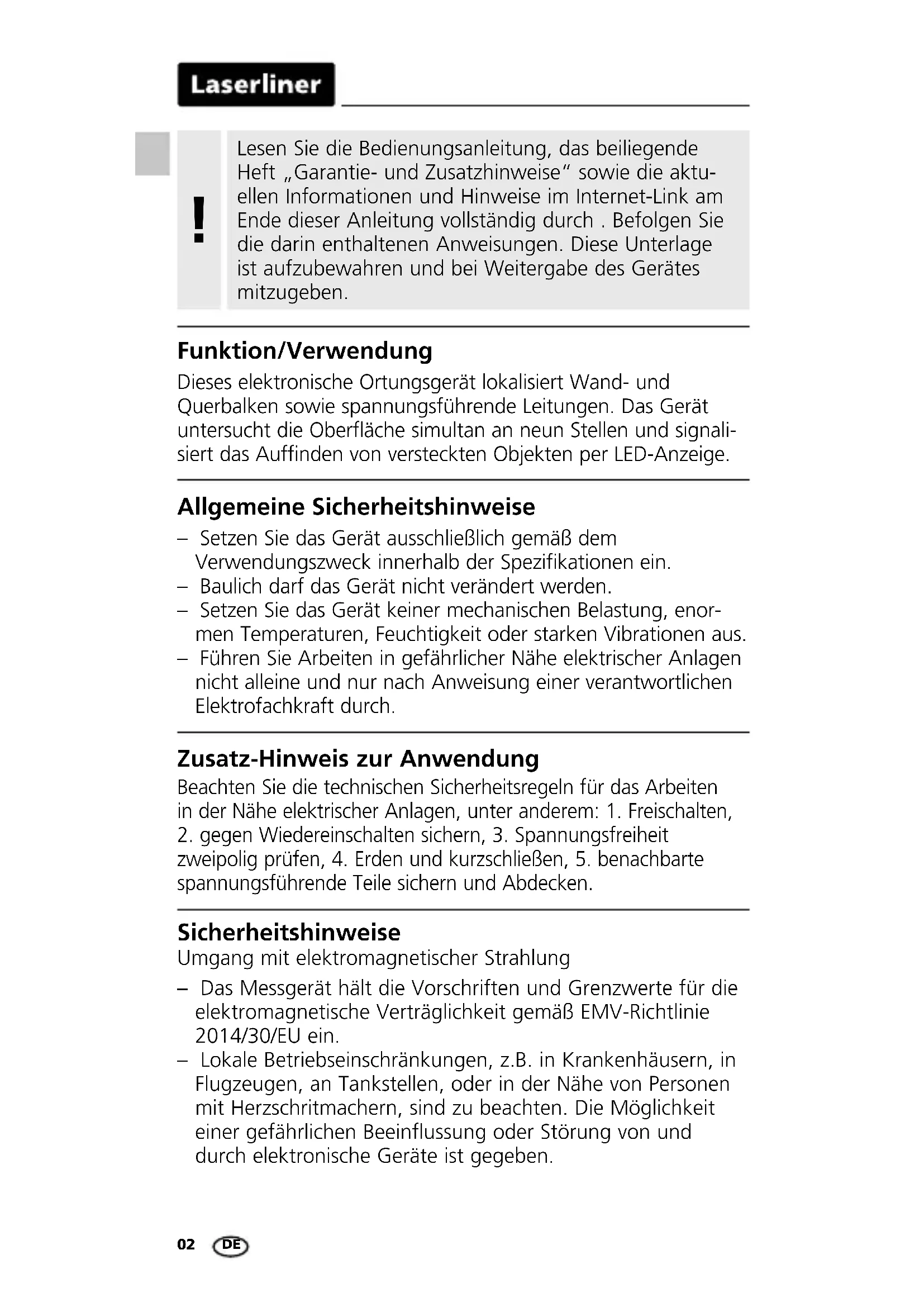

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion/Verwendung

Dieses elektronische Ortungsgerät lokalisiert Wand- und Querbalken sowie spannungsführende Leitungen. Das Gerät untersucht die Oberfläche simultan an neun Stellen und signalisiert das Auffinden von versteckten Objekten per LED-Anzeige.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Führen Sie Arbeiten in gefährlicher Nähe elektrischer Anlagen nicht alleine und nur nach Anweisung einer verantwortlichen Elektrofachkraft durch.

Zusatz-Hinweis zur Anwendung

Beachten Sie die technischen Sicherheitsregeln für das Arbeiten in der Nähe elektrischer Anlagen, unter anderem: 1. Freischalten, 2. gegen Wiedereinschalten sichern, 3. Spannungsfreiheit zweipolig prüfen, 4. Erden und kurzschließen, 5. benachbarte spannungsführende Teile sichern und Abdecken.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschritmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

- Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

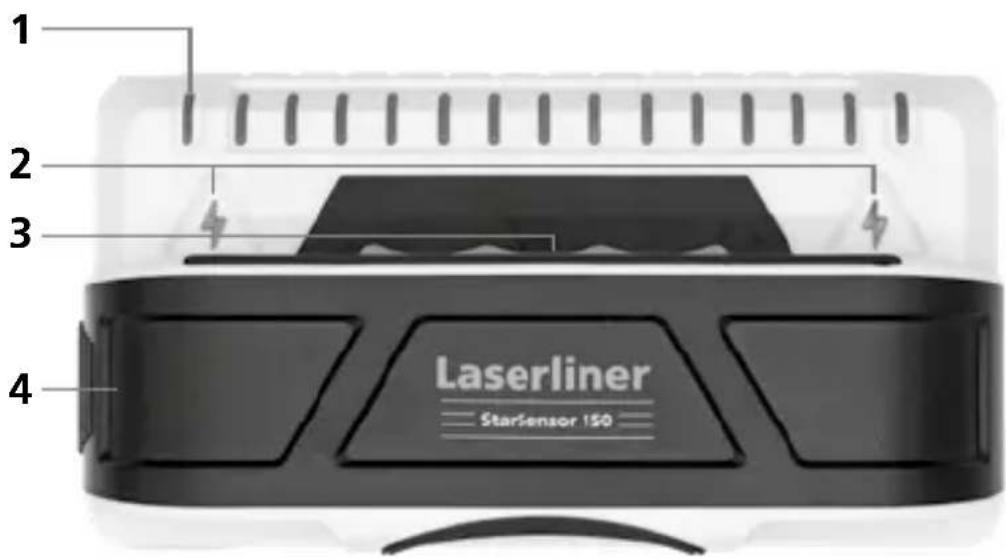

1 LED-Anzeige
2 Spannungswarnung
3 Gerät an
4 Batteriefach

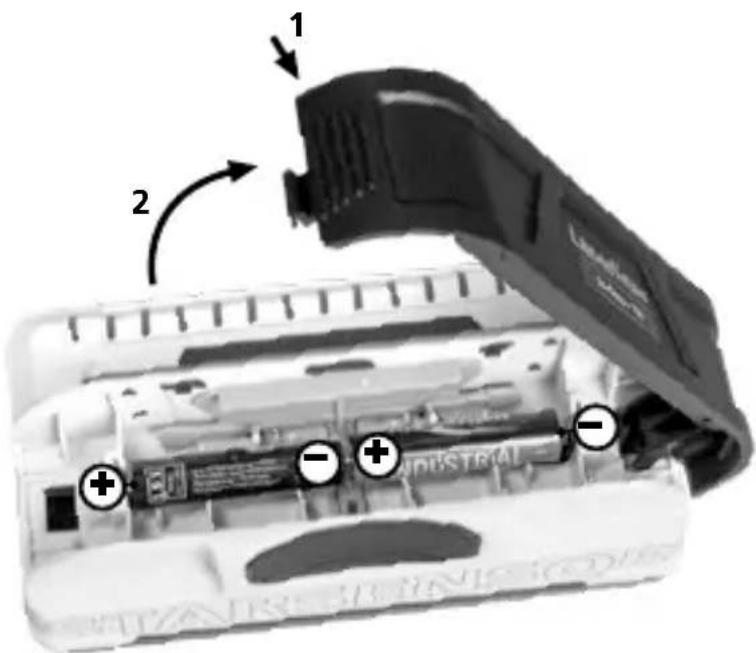

1 Einsetzen der Batterien

Das Batteriefach öffnen und Batterien (2 x Typ AAA) gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

Gerät an: Ein-Taste (3) gedrückt halten.

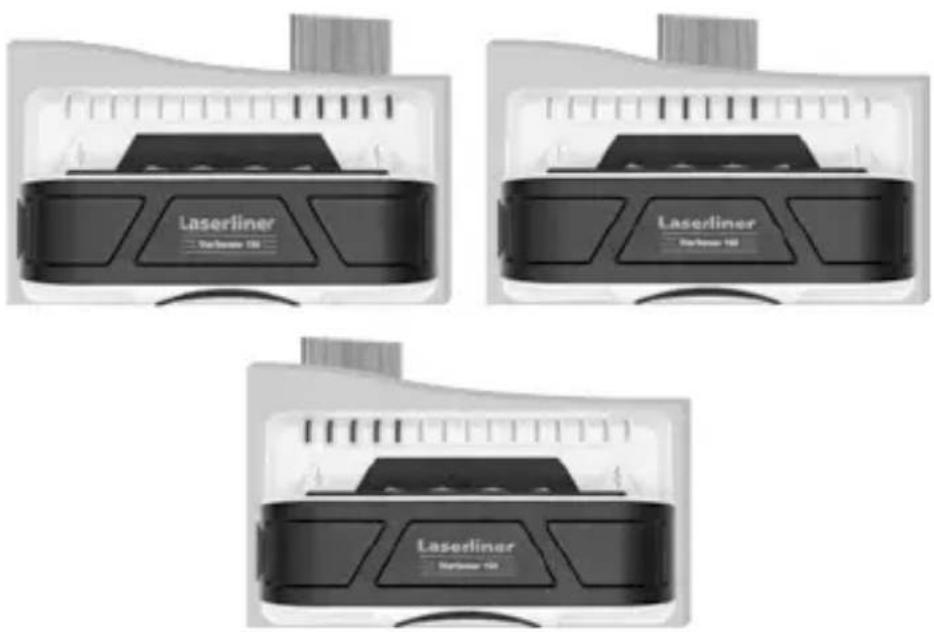

Scannen: Die LEDs erkennen die Mitte und die Kanten von Balken und versteckten Objekten.

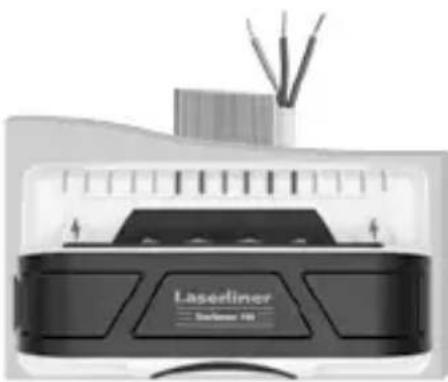

Spannungswarnung: Die Blitzsymbole leuchten, um das Vorhandensein von stromführenden Leitungen anzuzeigen.

Gerät aus: Ein-Taste (3) los lassen.

Erkennen von Wand- und Querbalken aus Holz und Metall im Trockenbau z. B. unter Gipsfaserplatten, Holzpaneelen oder anderen nicht metallischen Verschalungen.

Bewegen Sie das Gerät langsam über die Oberfläche.

Tipp 1: Halten Sie zur Vermeidung von Störungen während des Abtastvorgangs Ihre freie Hand oder sonstige Objekte mindestens 15 cm vom StarSensor 150 entfernt.

Tipp 2: Stellen Sie sicher, dass Sie tatsächlich auf einen Balken gestoßen sind. Überprüfen Sie dazu, ob andere Balken auf beiden Seiten in gleichmäßigen Abständen vorhanden sind, in der Regel 30, 40 oder 60 cm. Überprüfen Sie zusätzlich an mehreren Stellen direkt über und unter der ersten gefundenen Stelle, ob es sich um einen Balken handelt.

Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden, kann es vorkommen, dass kein voller Ausschlag angezeigt wird.

Falls sich elektrische Leitungen, Metall- oder Kunststoffrohre in der Nähe einer Gipsfaserplatte befinden oder diese berühren, werden diese vom StarSensor 150 unter Umständen als Balken erkannt.

Besonderheiten bei verschiedenen Materialien

Es können durch folgende Materialien evtl. keine Holzbalken entdecktwerden:

– Bodenfliesen aus Keramik
– Teppichböden mit gepolsterter Rückseite
– Tapeten mit Metallfasern oder Metallfolie
- Frisch gestrichene, feuchte Wände. Diese müssen mindestens eine Woche lang trocknen.

Schalten Sie immer die Stromversorgung aus, wenn Sie in der Nähe von spannungsführenden Leitungen arbeiten.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten
(Technische Änderungen vorbehalten. 21W47)

Messbereich AC 110 - 230V,	50 - 60 Hz
Stromversorgung 2 x 1,5V LR03 (AAA)
Arbeitsbedingungen	0°C ... 40°C, Luftfeuchtigkeit max. 20 ... 90% rH, nicht kondensierend
Lagerbedingungen	-10°C ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend
Abmessung (B x H x T)	140 mm x 74 mm x 52 mm
Gewicht 184 g (inkl. Batterie)
Messtiefe
Balkenortung Holz / Metall bis 4 cm Tiefe
Spannungswarnung bis 2 cm	Tiefe

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=ALP

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Rev21W47
