Produkttyp	Balken-, Kabel- und Metalldetektor
Marke	Laserliner
Modell	StarFinder Plus
Abmessungen (L x H x T)	85 mm x 180 mm x 38 mm
Gewicht (inkl. Batterie)	163 g
Stromversorgung	1 Alkali-Batterie 9V (Typ 6LR 61)
Messmodi	STUD-SCAN (Holz-/Metallbalken), AC-SCAN (spannungsführende Kabel)
Erkennungstiefe (STUD-SCAN)	Bis zu 4 cm
Erkennungstiefe (AC-SCAN)	Bis zu 4 cm
Erfasster Spannungsbereich	110-230 V, 50-60 Hz
Anzeige	LC mit Hintergrundbeleuchtung und Benutzerhilfe
Kalibrierung	Automatisch und manuell
Signale	Visuelle (grüne/rote LED) und akustische
Automatische Abschaltung	Nach 30 Sekunden Inaktivität
Betriebstemperatur	0°C bis 40°C
Lagertemperatur	-20°C bis 70°C
Sicherheit	Integrierter Spannungswarner; Stromversorgung im STUD-SCAN-Modus in der Nähe von Stromleitungen abschalten
Reinigung	Mit einem weichen, trockenen Tuch reinigen
Entsorgung	Elektrogerät: getrennte Sammlung gemäß WEEE-Richtlinie
Lieferumfang	StarFinder Plus Detektor, 9V-Batterie, Bedienungsanleitung

Häufig gestellte Fragen - StarFinder Plus Laserliner

Wie kalibriere ich das StarFinder Plus Gerät?

Die automatische Kalibrierung erfolgt beim Einschalten oder beim Wechsel des Modus. Für eine manuelle Kalibrierung drücken Sie die Taste CAL (5). Halten Sie das Gerät im STUD-SCAN-Modus während der Kalibrierung gegen die Wand. Warten Sie die Anzeige 'CAL OK' ab, bevor Sie mit der Messung beginnen.

Was tun, wenn das Gerät im STUD-SCAN-Modus 'ERROR' anzeigt?

Der Fehler zeigt an, dass das Gerät zu Beginn der Kalibrierung über einem Balken positioniert ist. Bewegen Sie das Gerät einige Zentimeter an eine Stelle ohne Balken und starten Sie die Kalibrierung neu.

Wie erkennt man Holz- oder Metallbalken?

Wählen Sie den Modus STUD-SCAN (Taste MODE). Halten Sie das Gerät gegen die Wand, kalibrieren Sie (CAL), und bewegen Sie es dann langsam über die Oberfläche. Die Mitte des Balkens befindet sich zwischen den beiden visuellen Markierungen. Balken haben oft einen Abstand von 30, 40 oder 60 cm.

Wie lokalisiert man spannungsführende Kabel?

Wählen Sie den Modus AC-SCAN. Warten Sie das Ende der Kalibrierung ab (CAL OK). Bewegen Sie das Gerät langsam. Die rote LED und ein akustischer Alarm zeigen das Vorhandensein einer spannungsführenden Leitung an. Für eine bessere Genauigkeit führen Sie eine manuelle Kalibrierung in der Nähe der letzten Erkennung durch.

Welche Batterie wird für das StarFinder Plus verwendet?

Verwenden Sie eine 9V-Alkali-Batterie vom Typ 6LR 61. Öffnen Sie das Batteriefach auf der Rückseite des Geräts und setzen Sie die Batterie unter Beachtung der Polarität ein.

Warum erkennt das Gerät an manchen Wänden nicht richtig?

Bestimmte Materialien können die Erkennung beeinträchtigen: Keramikfliesen, dicke Teppiche, metallische Tapeten oder frisch gestrichene feuchte Wände. Lassen Sie in diesem Fall mindestens eine Woche trocknen. Strukturierte Decken erfordern möglicherweise die Verwendung des DeepScan-Modus (falls verfügbar) oder einer Schutzplatte.

Was bedeutet die Meldung 'CAL OK'?

Die Meldung 'CAL OK' zeigt an, dass die Kalibrierung abgeschlossen ist und das Gerät bereit für Messungen ist. Sie können nun beginnen, das Gerät über die zu prüfende Oberfläche zu bewegen.

Wie groß ist die maximale Erkennungstiefe?

Die maximale Erkennungstiefe beträgt 4 cm für Balken (STUD-SCAN) und für spannungsführende Kabel (AC-SCAN). Tiefere Objekte werden möglicherweise nicht erkannt oder zeigen eine unvollständige Anzeige.

Wie schaltet man das Gerät aus?

Halten Sie die Ein-/Aus-Taste (4) etwa 2 Sekunden lang gedrückt. Das Gerät schaltet sich auch nach 30 Sekunden Inaktivität automatisch aus (AutoShutOff).

Welche Sicherheitsvorkehrungen sind bei der Verwendung zu beachten?

Schalten Sie im STUD-SCAN-Modus immer die Stromversorgung ab, wenn Sie in der Nähe von Stromleitungen arbeiten. Der Spannungswarner arbeitet kontinuierlich an ungeschützten Leitungen. Verwenden Sie das Gerät nicht in der Nähe von Wasser oder in feuchten Umgebungen. Beachten Sie die WEEE-Richtlinie für die Entsorgung.

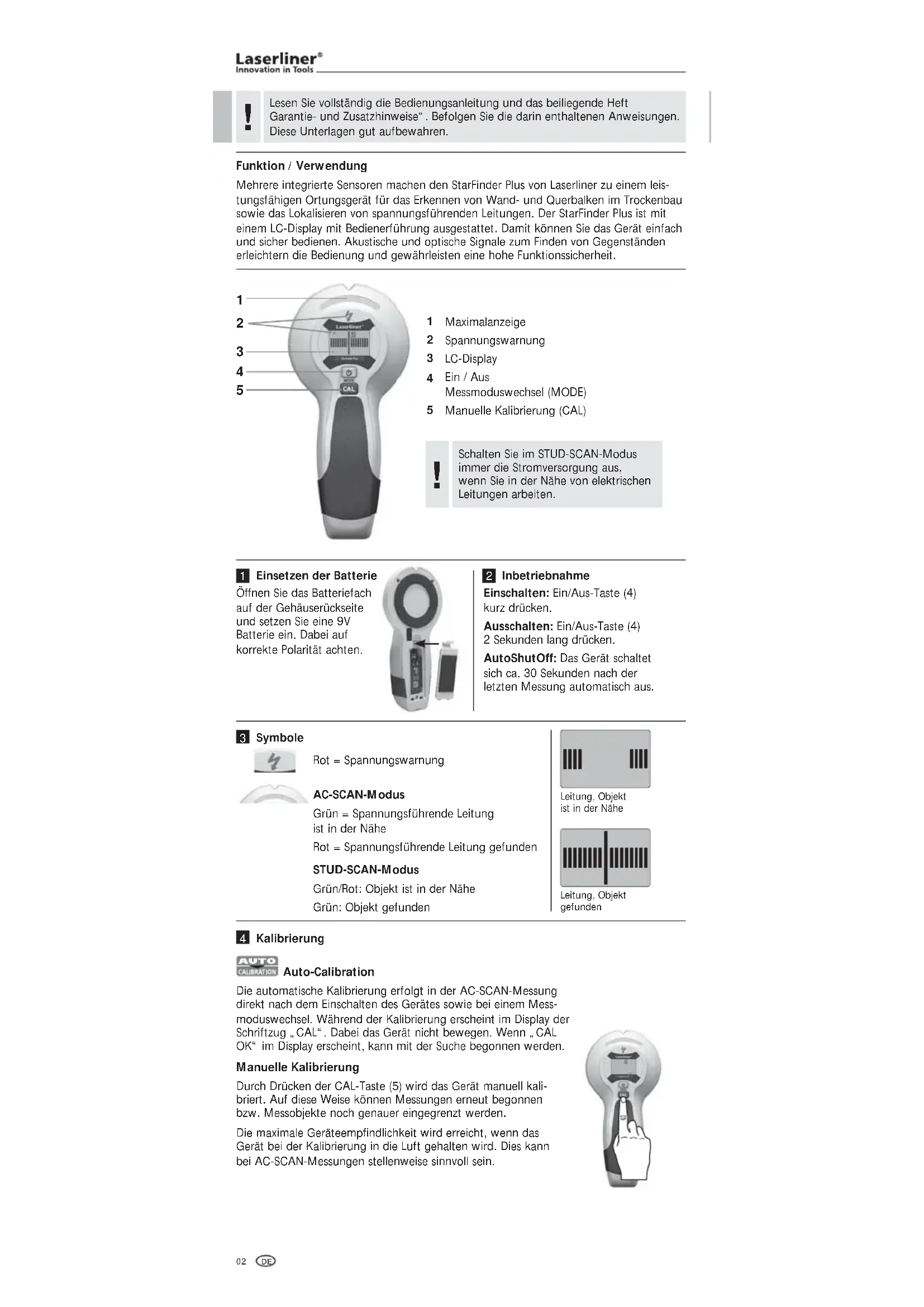

BEDIENUNGSANLEITUNG StarFinder Plus Laserliner

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft Garantie- und Zusatzhinweise". Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

Funktion / Verwendung

Mehrere integrierte Sensoren machen den StarFinder Plus von Laserliner zu einem leistungsfähigen Ortungsgerät für das Erkennen von Wand- und Querbalken im Trockenbau sowie das Lokalisieren von spannungsführenden Leitungen. Der StarFinder Plus ist mit einem LC-Display mit Bedienerführung ausgestattet. Damit können Sie das Gerät einfach und sicher bedienen. Akustische und optische Signale zum Finden von Gegenständen erleichtern die Bedienung und gewährleisten eine hohe Funktionssicherheit.

1

2
3
4
5

1 Maximalanzeige
2 Spannungswarnung
3 LC-Display
4 Ein / Aus

Messmoduswechsel (MODE)

5 Manuelle Kalibrierung (CAL)

!

Schalten Sie im STUD-SCAN-Modus immer die Stromversorgung aus, wenn Sie in der Nähe von elektrischen Leitungen arbeiten.

1 Einsetzen der Batterie

Öffnen Sie das Batteriefach auf der Gehäuserückseite und setzen Sie eine 9V Batterie ein. Dabei auf korrekte Polarität achten.

2 Inbetriebnahme

Einschalten: Ein/Aus-Taste (4) kurz drücken.

Ausschalten: Ein/Aus-Taste (4) 2 Sekunden lang drücken.

AutoShutOff: Das Gerät schaltet sich ca. 30 Sekunden nach der letzten Messung automatisch aus.

3 Symbole

Rot = Spannungswarnung

AC-SCAN-Modus

Grün = Spannungsführende Leitung ist in der Nähe Rot = Spannungsführende Leitung gefunden

STUD-SCAN-Modus

Grün/Rot: Objekt ist in der Nähe Grün: Objekt gefunden

Leitung. Objekt ist in der Nähe

Leitung, Objekt gefunden

4 Kalibrierung

Auto-Calibration

Die automatische Kalibrierung erfolgt in der AC-SCAN-Messung direkt nach dem Einschalten des Gerätes sowie bei einem Messmoduswechsel. Während der Kalibrierung erscheint im Display der Schriftzug „CAL“. Dabei das Gerät nicht bewegen. Wenn „CAL OK“ im Display erscheint, kann mit der Suche begonnen werden.

Manuelle Kalibrierung

Durch Drücken der CAL-Taste (5) wird das Gerät manuell kalibriert. Auf diese Weise können Messungen erneut begonnen bzw. Messobjekte noch genauer eingegrenzt werden.

Die maximale Geräteempfindlichkeit wird erreicht, wenn das Gerät bei der Kalibrierung in die Luft gehalten wird. Dies kann bei AC-SCAN-Messungen stellenweise sinnvoll sein.

Das Gerät und die Wand müssen bei der Kalibrierung im STUD-SCAN-Modus sowie während der gesamten Messungen in Kontakt bleiben. Ebenso sollte die Hand am Gerät bleiben.

5 Messmodus wählen

Modus-Taste (4) kurz drücken.

AC-SCAN (Lokalisieren von spannungsführenden Leitungen direkt unter nicht metallischen Verschalungen)

STUD-SCAN (Erkennen von Wand- und Querbalken aus Holz und Metall im Trockenbau unter nicht metallischen Verschalungen)

Erkennen von Wand- und Querbalken aus Holz und Metall im Trockenbau z. B. unter Gipsfaserplatten, Holzpaneelen oder anderen nicht metallischen Verschalungen.

• Wählen Sie STUD-SCAN (Taste 4)
• ON WALL: Gerät auf die Wand setzen
• PRESS CAL: Kalibrierungstaste (5) drücken und warten bis die Kalibrierung abgeschlossen ist: CAL OK

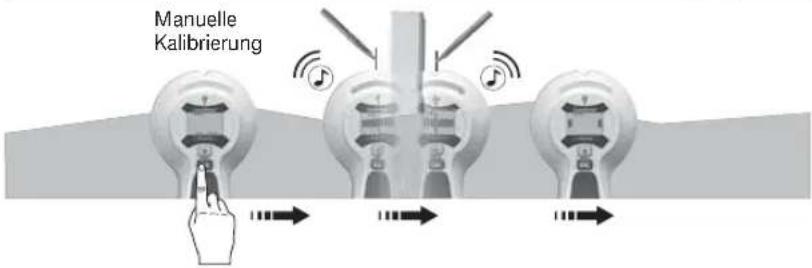

• MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.

Tipp 1: Zwischen beiden Markierungen ist die Balkenmitte.
Tipp 2: Achten Sie auf die Ausgangsposition: Setzen Sie das Gerät an eine Stelle auf, hinter der sich kein Balken befindet. Andernfalls wird ein Fehler angezeigt (ERROR). Fehlerbehebung: Das Gerät ein paar Zentimeter von der aktuellen Stelle weg bewegen und die Messung erneut beginnen.
Tipp 3: Halten Sie zur Vermeidung von Störungen während des Abtastvorgangs Ihre freie Hand oder sonstige Objekte mindestens 15 cm vom StarFinder Plus entfernt.
Tipp 4: Der StarFinder Plus findet nur die äußere Kante von Doppel balken, die evtl. um Türen, Fenster und Ecken angebracht sind.
Tipp 5: Stellen Sie sicher, dass Sie tatsächlich auf einen Balken gestoßen sind. Überprüfen Sie dazu, ob andere Balken auf beiden Seiten in gleichmäßigen Abständen vorhanden sind, in der Regel 30, 40 oder 60 cm. Überprüfen Sie zusätzlich an mehreren Stellen direkt über und unter der ersten gefundenen Stelle, ob es sich um einen Balken handelt.
Tipp 6: Texturierte Decken: Die Decke muss mit einem Schutzkarton abgedeckt werden. Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden, kann es vorkommen, dass kein voller Ausschlag angezeigt wird.

Falls sich elektrische Leitungen, Metall- oder Kunststoffrohre in der Nähe einer Gipsfaserplatte befinden oder diese berühren, werden diese vom StarFinder Plus unter Umständen als Balken erkannt.

Besonderheiten bei verschiedenen Materialien

Es können durch folgende Materialien evtl. keine Holzbalken entdeckt werden:

• Bodenfliesen aus Keramik
• Teppichböden mit gepolsterter Rückseite
• Tapeten mit Metallfasern oder Metallfolie
• Frisch gestrichene, feuchte Wände. Diese müssen mindestens eine Woche lang trocknen.

7 AC-SCAN-Messung

Lokalisieren von spannungsführenden Leitungen direkt unter Putz bzw. Holzpaneelen und anderen nicht metallischen Verschalungen. Spannungsführende Leitungen werden in Trockenbauwänden mit Metallständerwerk nicht erkannt.

• Wählen Sie AC-SCAN (Taste 4).

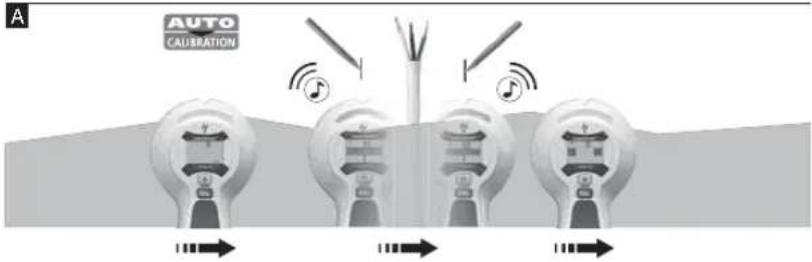

• Sobald CAL auf CAL OK wechselt, können Sie das Gerät bewegen.
• MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.

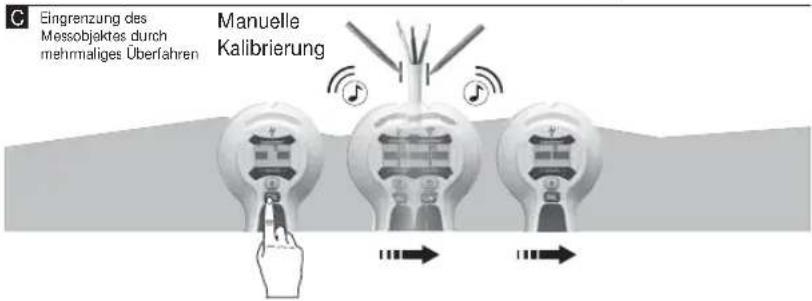

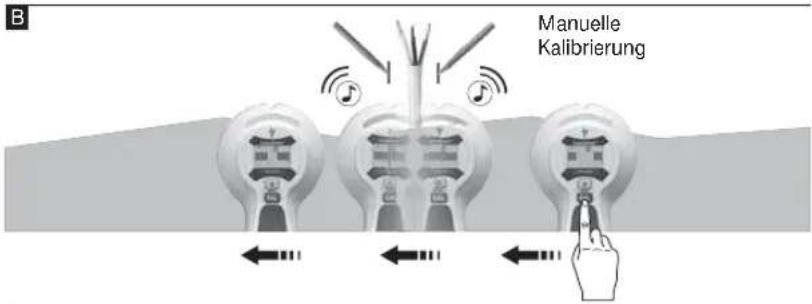

Tipp 1: Die manuelle Kalibrierung sollte in der Nähe der zuletzt gefundenen Stelle erfolgen, siehe Grafik B/C. Diese Vorgehensweisen bei Bedarf wiederholen.

Tipp 2: Aufgrund von statischer Ladung können unter Umständen seitlich von der tatsächlichen Leitungsposition elektrische Felder entdeckt werden. Leiten Sie diese Ladung ab, indem Sie Ihre freie Hand auf die Wand legen.

Tipp 3: Langsam arbeiten, da Reibung störende Ladung erzeugen kann.

Tipp 4: Wenn Sie vermuten, dass Leitungen vorhanden sind, jedoch keine gefunden werden, sind diese möglicherweise in Kabelkanälen abgeschirmt. Verwenden Sie STUD-SCAN, um Kabelkanäle aus Metall zu lokalisieren.

Tipp 5: Metall in Wänden (z. B. Metallständerwerk) übertragen elektrische Felder und erzeugen somit Störeinflüsse. In diesem Fall wechseln Sie zu STUD-SCAN, um die Leitung zu finden.

Tipp 6: Wichtig ist die Ausgangsposition: Damit die maximale Empfindlichkeit erzielt werden kann, beginnen Sie den Vorgang, indem Sie das Gerät nicht in der Nähe von stromführenden Leitungen positionieren.

Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden, kann es vorkommen, dass kein voller Ausschlag angezeigt wird.

Leitungen, die tiefer als 40 mm verlegt sind, werden unter Umständen nicht entdeckt.

8 STUD-SCAN: Spannungswarnung

Permanente Spannungswarnung in nicht abgeschirmten Leitungen sobald ein elektrisches Feld erkannt wird.

9 Backlight

Das Gerät verfügt über eine Hintergrundbeleuchtung.

Technische Daten
Messbereich AC 110 - 230V, 50 - 60 Hz
Arbeitstemperatur 0°C ... 40°C (32°F ... 104°F)
Lagertemperatur -20°C ... 70°C (-4°F ... 158°F)
Stromversorgung 1 x 9V Alkalizelle (Typ 6LF 61)
Abmessungen (B x H x T) 85 mm x 180 mm x 38 mm
Gewicht (inkl. Batterie) 163 g
Messtiefe
Balkenortung Holz / Metall (STUD-SCAN) bis 4 cm Tiefe
Gezielte Ortung von Stromleitungen – spannungsführend (AC-SCAN)	bis 4 cm Tiefe

Technische Änderungen vorbehalten. 10.2012

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info
