StarFinder Plus - Detector Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Detector de vigas, cables y metales
Marca	Laserliner
Modelo	StarFinder Plus
Dimensiones (L x A x P)	85 mm x 180 mm x 38 mm
Peso (pila incluida)	163 g
Alimentación	1 pila alcalina 9V (tipo 6LR 61)
Modos de medición	STUD-SCAN (vigas madera/metal), AC-SCAN (cables bajo tensión)
Profundidad de detección (STUD-SCAN)	Hasta 4 cm
Profundidad de detección (AC-SCAN)	Hasta 4 cm
Rango de tensión detectada	110-230 V, 50-60 Hz
Pantalla	LCD con retroiluminación y ayuda al usuario
Calibración	Automática y manual
Señales	Visuales (LED verde/rojo) y sonoras
Apagado automático	Después de 30 segundos de inactividad
Temperatura de funcionamiento	0°C a 40°C
Temperatura de almacenamiento	-20°C a 70°C
Seguridad	Avisador de tensión integrado; cortar la alimentación en modo STUD-SCAN cerca de líneas eléctricas
Limpieza	Limpiar con un paño suave y seco
Eliminación	Aparato eléctrico: recogida selectiva según directiva RAEE
Contenido del embalaje	Detector StarFinder Plus, pila 9V, manual de instrucciones

Preguntas frecuentes - StarFinder Plus Laserliner

¿Cómo calibrar el detector StarFinder Plus?

La calibración automática se realiza al encender o al cambiar de modo. Para una calibración manual, presione la tecla CAL (5). En modo STUD-SCAN, mantenga el detector contra la pared durante la calibración. Espere la visualización 'CAL OK' antes de comenzar la medición.

¿Qué hacer si el detector muestra 'ERROR' en modo STUD-SCAN?

El error indica que el detector está posicionado sobre una viga al inicio de la calibración. Desplace el detector unos centímetros hacia un lugar sin viga y reinicie la calibración.

¿Cómo detectar vigas de madera o metal?

Seleccione el modo STUD-SCAN (botón MODE). Aplique el detector contra la pared, calibre (CAL), luego desplace lentamente sobre la superficie. El centro de la viga se encuentra entre las dos marcas visuales. Las vigas suelen estar espaciadas 30, 40 o 60 cm.

¿Cómo localizar cables bajo tensión?

Seleccione el modo AC-SCAN. Espere el fin de la calibración (CAL OK). Desplace lentamente el detector. El piloto rojo y una alarma sonora indican la presencia de una línea bajo tensión. Para mayor precisión, realice una calibración manual cerca de la última detección.

¿Qué pila usar para el StarFinder Plus?

Utilice una pila alcalina de 9V tipo 6LR 61. Abra el compartimento de pila en la parte posterior del detector e inserte la pila respetando la polaridad.

¿Por qué el detector no detecta correctamente en algunas paredes?

Algunos materiales pueden dificultar la detección: azulejos cerámicos, moquetas gruesas, papeles pintados metalizados o paredes recién pintadas húmedas. En ese caso, deje secar al menos una semana. Los techos texturizados pueden requerir el uso del modo DeepScan (si está disponible) o una placa protectora.

¿Qué significa el mensaje 'CAL OK'?

El mensaje 'CAL OK' indica que la calibración ha terminado y que el detector está listo para realizar mediciones. Puede entonces comenzar a desplazar el detector sobre la superficie a inspeccionar.

¿Cuál es la profundidad máxima de detección?

La profundidad máxima de detección es de 4 cm para vigas (STUD-SCAN) y para cables bajo tensión (AC-SCAN). Los objetos más profundos pueden no ser detectados o mostrar una oscilación incompleta.

¿Cómo apagar el detector?

Mantenga presionada la tecla Encendido/Apagado (4) durante aproximadamente 2 segundos. El detector también se apaga automáticamente después de 30 segundos de inactividad (AutoShutOff).

¿Qué precauciones de seguridad observar durante el uso?

En modo STUD-SCAN, corte siempre la alimentación eléctrica si trabaja cerca de líneas eléctricas. El avisador de tensión funciona continuamente en líneas no protegidas. No utilice el detector cerca del agua o en ambientes húmedos. Respete la directiva RAEE para la eliminación.

MANUAL DE USUARIO StarFinder Plus Laserliner

Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Guarde bien esta documentación.

Funcionamiento y uso

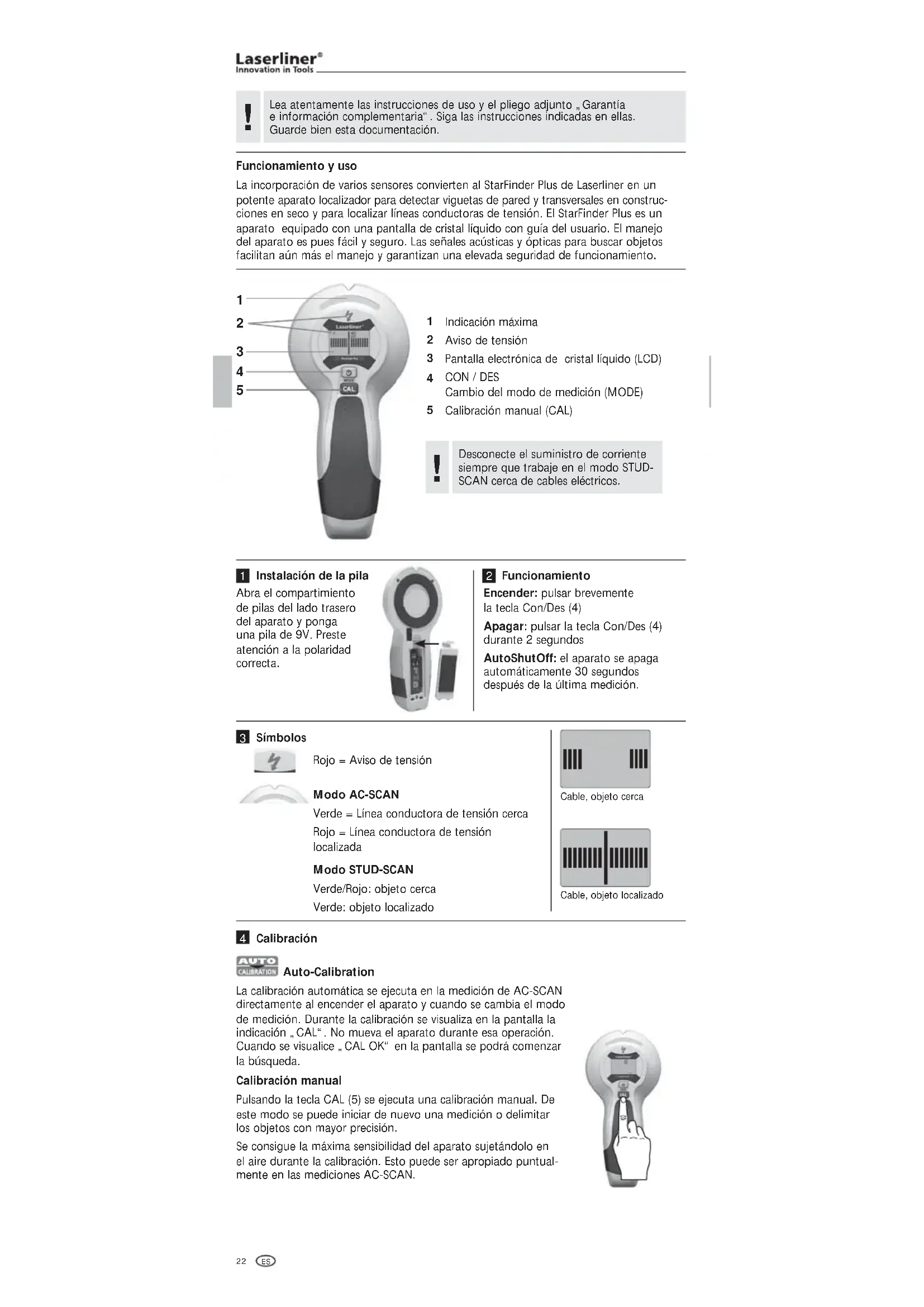

La incorporación de varios sensores convierten al StarFinder Plus de Laserliner en un potente aparato localizador para detectar viguetas de pared y transversales en construcciones en seco y para localizar líneas conductoras de tensión. El StarFinder Plus es un aparato equipado con una pantalla de cristal líquido con guía del usuario. El manejo del aparato es pues fácil y seguro. Las señales acústicas y ópticas para buscar objetos facilitan aún más el manejo y garantizan una elevada seguridad de funcionamiento.

1

2
3
4
5

1 Indicación máxima
2 Aviso de tensión
3 Pantalla electrónica de cristal líquido (LCD)
4 CON / DES

Cambio del modo de medición (MODE)

5 Calibración manual (CAL)

Desconecte el suministro de corriente siempre que trabaje en el modo STUD-SCAN cerca de cables eléctricos.

1 Instalación de la pila

Abra el compartimiento de pilas del lado trasero del aparato y ponga una pila de 9V. Preste atención a la polaridad correcta.

2 Funcionamiento

Encender: pulsar brevemente la tecla Con/Des (4)

Apagar: pulsar la tecla Con/Des (4) durante 2 segundos

AutoShutOff: el aparato se apaga automáticamente 30 segundos después de la última medición.

3 Símbolos

Rojo = Aviso de tensión

Modo AC-SCAN

Verde = Línea conductora de tensión cerca

Rojo = Línea conductora de tensión localizada

Modo STUD-SCAN

Verde/Rojo: objeto cerca

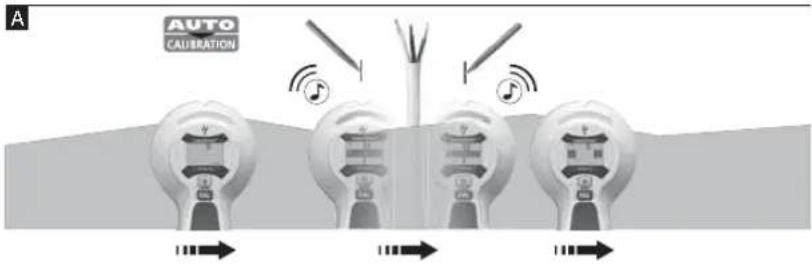

La calibración automática se ejecuta en la medición de AC-SCAN directamente al encender el aparato y cuando se cambia el modo de medición. Durante la calibración se visualiza en la pantalla la indicación „CAL“. No mueva el aparato durante esa operación. Cuando se visualice „CAL OK“ en la pantalla se podrá comenzar la búsqueda.

Calibración manual

Pulsando la tecla CAL (5) se ejecuta una calibración manual. De este modo se puede iniciar de nuevo una medición o delimitar los objetos con mayor precisión.

Se consigue la máxima sensibilidad del aparato sujetándolo en el aire durante la calibración. Esto puede ser apropiado puntualmente en las mediciones AC-SCAN.

El aparato y la pared tiene que permanecer en contacto durante la calibración en el modo STUD-SCAN, así como durante las mediciones completas. También se debe mantener la mano en el aparato

5 Selección del modo de medición

Pulsar brevemente la tecla (4).

AC-SCAN (Localizar líneas conductoras de tensión directamente debajo de encofrados no metálicos.)

STUD-SCAN (Detectar viguetas de pared y transversales de madera y metal en construcciones en seco debajo de encofrados no metálicos.)

Detectar viguetas de pared y transversales de madera y metal en construcciones en seco p. ej. debajo de planchas de cartón de yeso, paneles de madera u otros encofrados no metálicos.

• Seleccione STUD-SCAN (Tecla 4)
• ON WALL: Coloque el aparato contra la pared.
• PRESS CAL: Pulse la tecla de calibración (5) y espere hasta que haya finalizado ésta: CAL OK
• MOVE: Deslice lentamente el aparato por la superficie de la pared.

Consejo 1: El centro de la vigueta se encuentra entre las marcas

Consejo 2: La posición donde usted comienza es importante: Coloque el aparato en un punto detrás del cual se encuentra la vigueta. De lo contrario, el aparato indicará que se ha cometido un error (ERROR). Corrección de errores: Aleje el aparato algunos centímetros del punto actual y realice de nuevo la medición.

Consejo 3: Para evitar interferencias mientras se realiza la exploración, mantenga su mano libre y demás objetos, a un mínimo de 15 cm de distancia del StarFinder Plus.

Consejo 4: El aparato StarFinder Plus detectará únicamente el borde exterior de postes dobles que rodean puertas, ventanas y esquinas.

Consejo 5: Para cerciorarse de que lo que ha encontrado es una vigueta, verifique si hay otras viguetas a ambos lados a la misma equidistancia, generalmente a 30, 40 ó 60 cm. Verifique además en varios puntos si se trata de una vigueta, midiendo directamente encima y debajo del primer punto encontrado.

Consejo 6: Techos con relieve: El techo tiene que estar protegido con cartón. Utilice aquí la modalidad DeepScan.

Nota: si los objetos se encuentran muy profundos en la pared puede ocurrir que no llegue a la intensidad total.

Si cables eléctricos, tuberías de plástico o metálicas se encuentran cerca de la superficie de una plancha de cartón de yeso o entran en contacto con ella, es posible que el StarFinder Plus los detecte como viguetas.

Características especiales con materiales diversos

No se pueden detectar viguetas de madera a través de:

• Suelos de losetas de cerámica
• Alfombra con acolchado
• Empapelado con fibras o láminas metálicas
• Paredes recién pintadas. Éstas tienen que estar secas ya desde hace una semana.

7 Medición AC-SCAN

Localizar cables con corriente tendidos directamente debajo del revoque o de paneles de madera y otros encofrados no metálicos. Los cables con corriente no se detectan en paredes de mamparo con celosía de montantes vertical de metal.

• Seleccione AC-SCAN (Tecla 4).
• Podrá mover el aparato cuando cambie la indicación de CAL a CAL OK.
• MOVE: Deslice lentamente el aparato por la superficie de la pared.

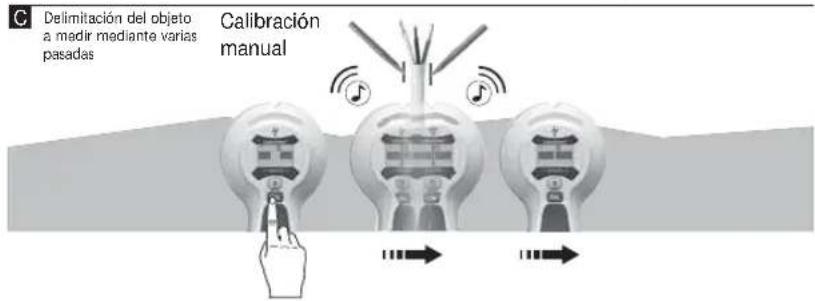

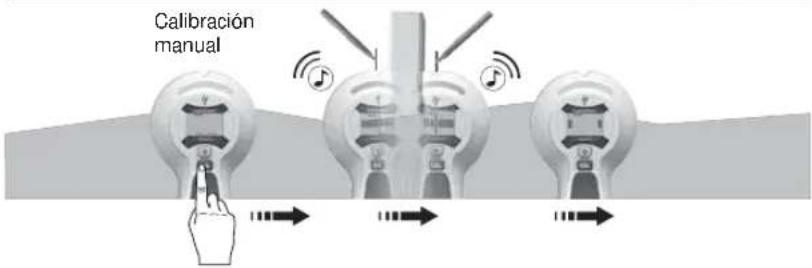

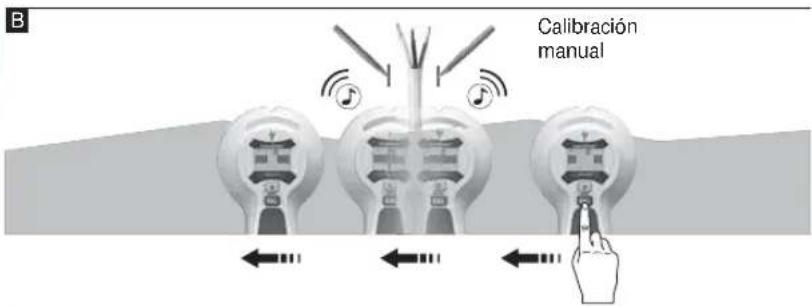

Consejo 1: La calibración manual deberá realizarse cerca el último punto encontrado, véase gráfico B/C. Repita el procedimiento si es preciso.

Consejo 2: Debido a una carga estática, pueden detectarse campos eléctricos esparcidos en sentido lateral de la posición real del cable. Desvie esta carga colocando la mano libre en la pared.

Consejo 3: Trabaje lentamente ya que la fricción puede generar una carga perturbadora.

Consejo 4: Si usted sospecha que en algún lugar se encuentran cables eléctricos pero no encuentra ninguno, es posible que se encuentren protegidos por un conducto. Utilice la función STUD-SCAN para encontrar conductos metálicos de cables.

Consejo 5: Los metales en las paredes (p. ej. celosías de montantes verticales de metal) transmiten campos eléctricos, generando así perturbaciones. En este caso cambie a STUD-SCAN para buscar el cable.

Consejo 6: La posición donde usted comienza es importante: Para disponer de la máxima sensibilidad, comience por colocar el aparato en una posición alejada de cables con corriente.

Nota: si los objetos se encuentran muy profundos en la pared puede ocurrir que no llegue a la intensidad total.

Es posible que no se detecten los cables que se encuentren a una profundidad de más de 4 cm de la superficie.

8 STUD-SCAN: Tensión de alerta

Aviso permanente de tensión en cables no blindados tan pronto como se reconozca un campo eléctrico.

9 Backlight

El aparato dispone de iluminación de fondo.

Datos técnicos
Rango de medición AC 110 - 230V, 50 - 60 Hz
Temperatura de trabajo 0°C ... 40°C (32°F ... 104°F)
Temperatura de almacenaje -20°C ... 70°C (-4°F ... 158°F)
Alimentación 1 x 9V pila alcalina (tipo 6LR 61)
Dimensiones (An x Al x F) 85 mm x 180 mm x 38 mm
Peso (pila incluida) 163 g
Profundidad de medición
Localización de vigas de madera/metal (STUD-SCAN)	hasta 4 cm de profundidad
Localización directa de conducciones eléctricas con tensión (AC-SCAN)	hasta 4 cm de profundidad

Sujeto a modifi caciones técnicas. 10.2012

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en: www.laserliner.com/info
