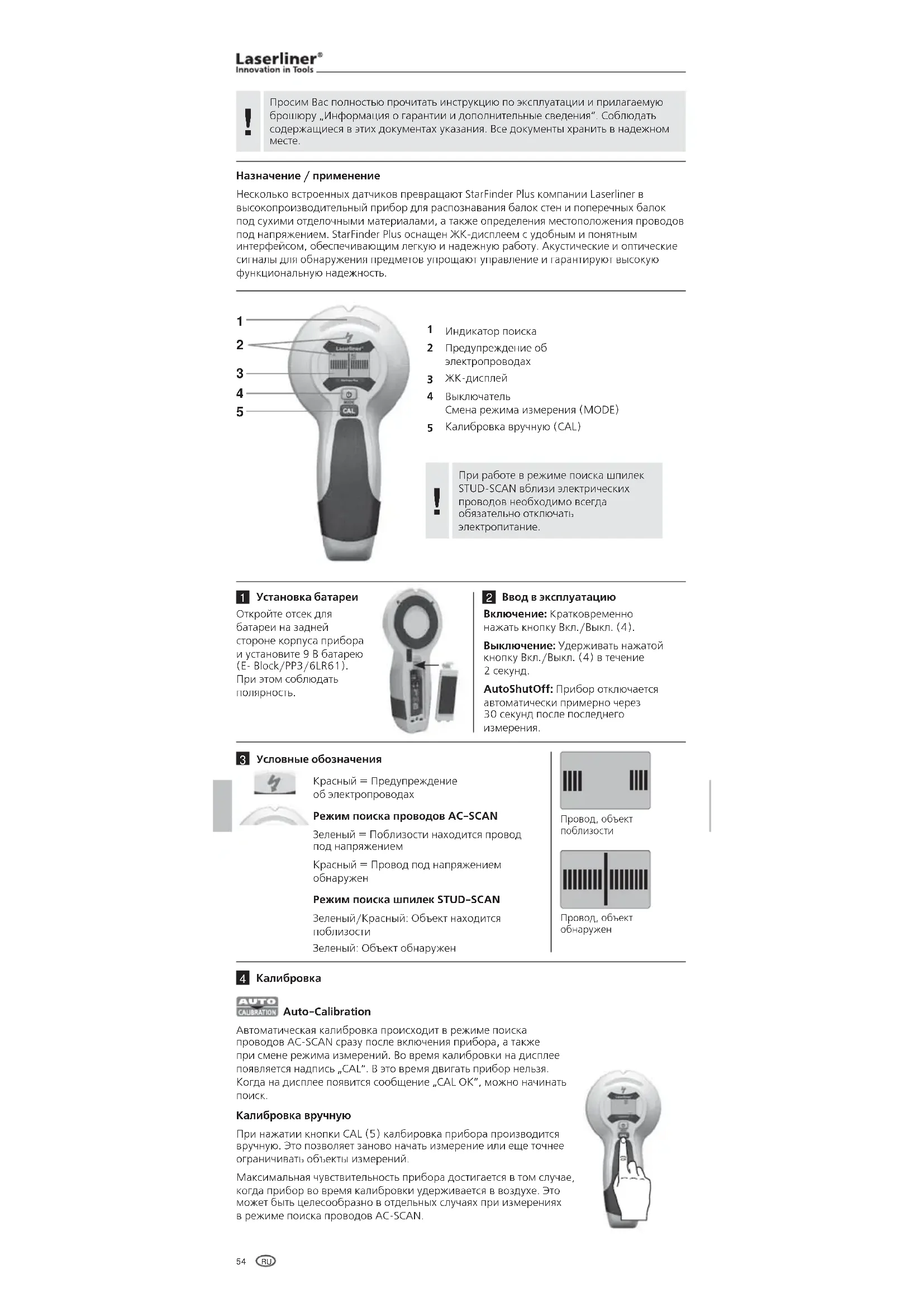

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ StarFinder Plus Laserliner

Просим Вас полностью прочитать инструкцию по эксплуатации и прилагаемую брошюру „Информация о гарантии и дополнительные сведения“. Соблюдать содержащиеся в этих документах указания. Все документы хранить в надежном

Назначение / применение Несколько встроенных датчиков превращают StarFinder Plus компании Laserliner в высокопроизводительный прибор для распознавания балок стен и поперечных балок под сухими отделочными материалами, а также определения местоположения проводов под напряжением. StarFinder Plus оснащен ЖК-дисплеем с удобным и понятным интерфейсом, обеспечивающим легкую и надежную работу. Акустические и оптические сигналы для обнаружения предметов упрощают управление и гарантируют высокую функциональную надежность. Индикатор поиска Предупреждение об электропроводах

Выключатель Смена режима измерения (MODE) Калибровка вручную (CAL) Откройте отсек для батареи на задней стороне корпуса прибора и установите 9 В батарею (E- Block/PP3/6LR61). При этом соблюдать полярность. Установка батареи Включение: Кратковременно нажать кнопку Вкл./Выкл. (4). Выключение: Удерживать нажатой кнопку Вкл./Выкл. (4) в течение 2 секунд. AutoShutOff: Прибор отключается автоматически примерно через 30 секунд после последнего

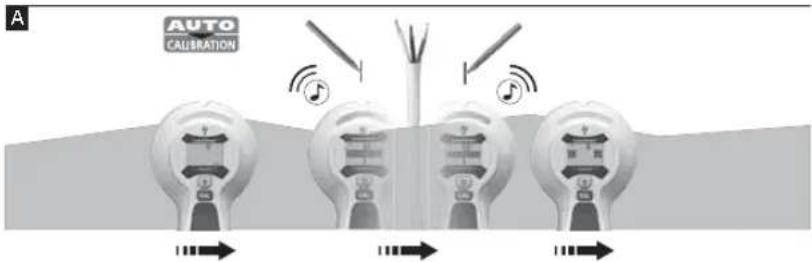

Ввод в эксплуатацию Auto-Calibration Автоматическая калибровка происходит в режиме поиска проводов AC-SCAN сразу после включения прибора, а также при смене режима измерений. Во время калибровки на дисплее появляется надпись „CAL“. В это время двигать прибор нельзя. Когда на дисплее появится сообщение „CAL OK“, можно начинать

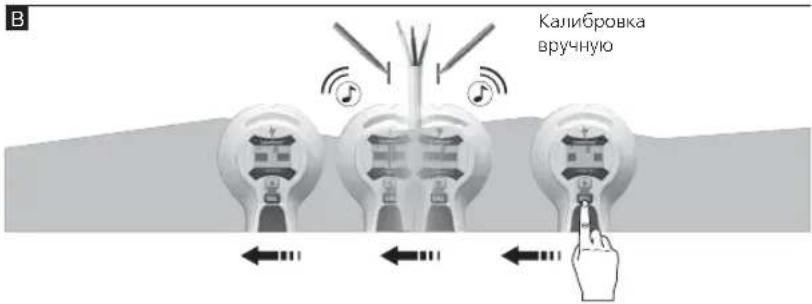

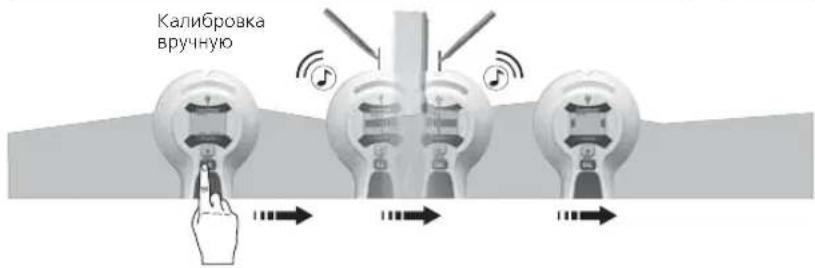

Калибровка вручную При нажатии кнопки CAL (5) калбировка прибора производится вручную. Это позволяет заново начать измерение или еще точнее ограничивать объекты измерений. Максимальная чувствительность прибора достигается в том случае, когда прибор во время калибровки удерживается в воздухе. Это может быть целесообразно в отдельных случаях при измерениях в режиме поиска проводов AC-SCAN. При работе в режиме поиска шпилек STUD-SCAN вблизи электрических проводов необходимо всегда обязательно отключать электропитание.

Красный = Предупреждение об электропроводах Режим поиска проводов AC-SCAN Зеленый = Поблизости находится провод под напряжением Красный = Провод под напряжением

Режим поиска шпилек STUD-SCAN Зеленый/Красный: Объект находится

Зеленый: Объект обнаружен Условные обозначения Провод, объект

Кратковременно нажать кнопку режима (4). AC-SCAN (Обнаружение местонахождения проводов под напряжением прямо под неметаллическими отделочными материалами) STUD-SCAN (Распознавание деревянных и металлических балок стен и поперечных балок под сухими отделочными материалами под неметаллической облицовкой) Выбор режима измерения Во время калибровки в режиме STUD-SCAN, а также на всем протяжении измерений прибор и стена должны находиться в контакте. Рука тоже должна оставаться на приборе.

Распознавание деревянных и металлических балок стен и поперечных балок под сухими отделочными материалами, например, под гипсокартоном, деревянными панелями или другими неметаллическими облицовочными материалами. – Выберите режим STUD-SCAN (кнопка 4) – ON WALL: прислоните прибор к стене. – PRESS CAL: нажмите кнопку калибровки (5) и ждите, пока она не завершится: CAL OK. – MOVE: медленно передвигайте прибор по поверхности. Измерение в STUD-SCAN Если провода электроснабжения, металлические или пластиковые трубы находятся около панели из гипсового фибролита или в контакте с ней, StarFinder Plus может опознать их как балки.

ОСОБЫЕ ПРИМЕЧАНИЯ ДЛЯ РАЗНЫХ МАТЕРИАЛОВ Не обнаруживает деревянные балки под следующими материалами: – Напольная керамическая плитка – Мягкое ковровое покрытие – обои с металлическими нитями или металлической фольгой – влажные свежеокрашенные стены. Сканирование можно начинать не раньше, чем через неделю после покраски Указание 1: позиция между точками – средняя точка балки. Указание 2: ваша стартовая позиция очень важна: сначала поставьте прибор на позицию, где заведомо нет балки. Иначе на дисплее появится сообщение об ошибке (ERROR). Решение: переместите прибор на пару сантиметров, в сторону, и проведите замеры

Указание 3: во избежание помех при сканировании держите свободную руку и любые другие предметы минимум в 15 см от прибора StarFinder Plus. Указание 4: StarFinder Plus может найти только внешний край двойной балки, торец которой может крепиться у дверей, окон и углов. Указание 5: убедитесь, что вы действительно обнаружили балку.Для этого проверьте, чтобы другие балки были равноудалены от этой балки, обычно это 30, 40 или 60 см. Убедитесь также, что это балка, просканировав в нескольких местах непосредственно над и под местом первой находки. Указание 6: текстурные потолки: для защиты потолок нужно покрыть картоном. В этом случае используйте функцию DeepScan. Примечание: Если объекты расположены глубоко в стене, показания в некоторых случаях могут оказаться неполными.

Указание 1: Ручная калибровка должна выполняться вблизи обнаруженного в последний раз места, см. рис. B/C. При необходимости повторить этот порядок действий. Указание 2: из-за статических разрядов электрическое поле можно фиксировать вдалеке от самих проводов. Чтобы нейтрализовать эти разряды, прислоните к с тене другую руку. Указание 3: передвигайте прибор медленно, так как трение может генерировать электрические разряды. Указание 4: если вы считаете, что на этом месте должны быть провода, но обнаружить их не можете, это означает, что они закрыты изоляцией. Используйте STUD-SCAN для поиска заизолированных проводов. Указание 5: металл в стенах (например, арматура) создает свои электрические поля и поэтому может вызывать помехи. В этом случае для поиска электропроводов переключитесь в режим STUD-SCAN. Указание 6: ваша исходная позиция очень важна: сначала, поставьте прибор на место, где заведомо нет проводов электроснабжения. Примечание: Если объекты расположены глубоко в стене, показания в некоторых случаях могут оказаться неполными. Постоянное предупреждение о напряжении в не экранированных проводах при обнаружении электрического

STUD-SCAN: Pедупреждение о наличии напряжения

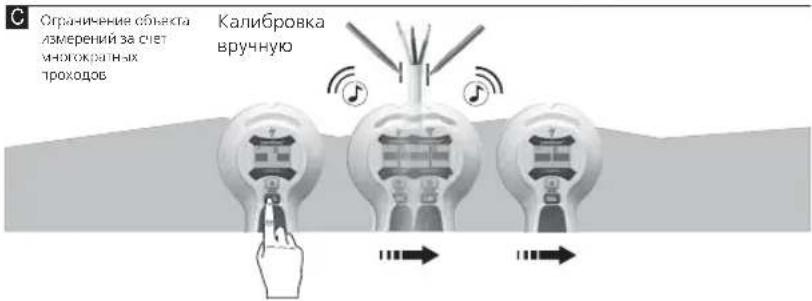

Ограничение объекта измерений за счет многократных проходов

При определенных условиях возможно, что прибор не будет обнаруживать провода, проложенные на глубине более 40 мм от поверхности.

локализация проводов, находящихся под напряжением, непосредственно под штукатуркой или деревянными панелями в не металлической опалубке. Провода, находящиеся под напряжением, не обнаруживаются в сухом строительстве с металлической каркасной конструкцией. – Выберите AC-SCAN (кнопка 4). – Как только надпись CAL сменится на CAL OK, прибор можно двигать. – MOVE: медленно передвиньте прибор по поверхности. Измерение в AC-SCAN Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 56 05.11.12 15:33StarFinder Plus

• В приборе предусмотрена фоновая подсветка. Backlight Правила и нормы ЕС и утилизация Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС. Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах. Другие правила техники безопасности и дополнительные инструкции см. по адресу: www.laserliner.com/info Изготовитель сохраняет за собой права на внесение технических изменений. 10.2012 Технические характеристики Диапазон измерений AC 110 - 230В, 50 - 60 Hz Рабочая температура 0°C p. 40
• °C (32°F p. 104
• °F) Температура хранения -20°C p. 70
• °C (-4°F °F) Электропитание 1 x 9В щелочная батарейка (тип 6LR 61) Размеры (Ш x В x Г) 85 мм x 180 мм x 38 мм Вес (с батареей) 163 кг глубина измерения Определение местонахождения балок из дерева / металла (STUD-SCAN) глубина до 4 см Целенаправленный поиск силовых проводов – под напряжением (AC-SCAN) глубина до 4 см Manual_StarFinder_Plus_105x264mm_Rev.1012.indd 57 05.11.12 15:3358 p. 158
