РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 080.955A Laserliner

Электронный прибор для обнаружения металлов и проводов под напряжением. CombiFinder Plus оснащен ЖК-дисплеем с удобным и понятным интерфейсом, обеспечивающим легкую и надежную работу. Акустические и оптические сигналы для обнаружения предметов упрощают управление и гарантируют высокую функциональную надежность. Откройте отсек для батареи на задней стороне корпуса прибора и установите 9 В батарею (E- Block/PP3/6LR61). При этом соблюдать полярность. Установка батареи Включение: Кратковременно нажать кнопку Вкл./Выкл. (4). Выключение: Удерживать нажатой кнопку Вкл./Выкл. (4) в течение 4 секунд. AutoShutOff: Прибор отключается автоматически примерно через 30 секунд после последнего

Ввод в эксплуатацию Auto-Calibration Автоматическая калибровка происходит в режиме поиска металлов (METAL-SCAN) и проводов AC-SCAN сразу после включения прибора, а также при смене режима измерений. Во время калибровки на дисплее появляется надпись „CAL“. В это время двигать прибор нельзя. Когда на дисплее появится сообщение „CAL OK“, можно начинать поиск. Auto-Cal Plus Сразу после обнаружения объекта происходит дальнейшая автоматическая калибровка в режиме поиска металлов. За счет этого упрощается ограничение объектов измерения и адаптация прибора к разным основаниям.

Красный = Предупреждение об электропроводах Режим поиска металлов и режим поиска проводов AC Зеленый = металл или токоведущий провод поблизости Красный = металл или токоведущий провод обнаружен Условные обозначения Провод, объект

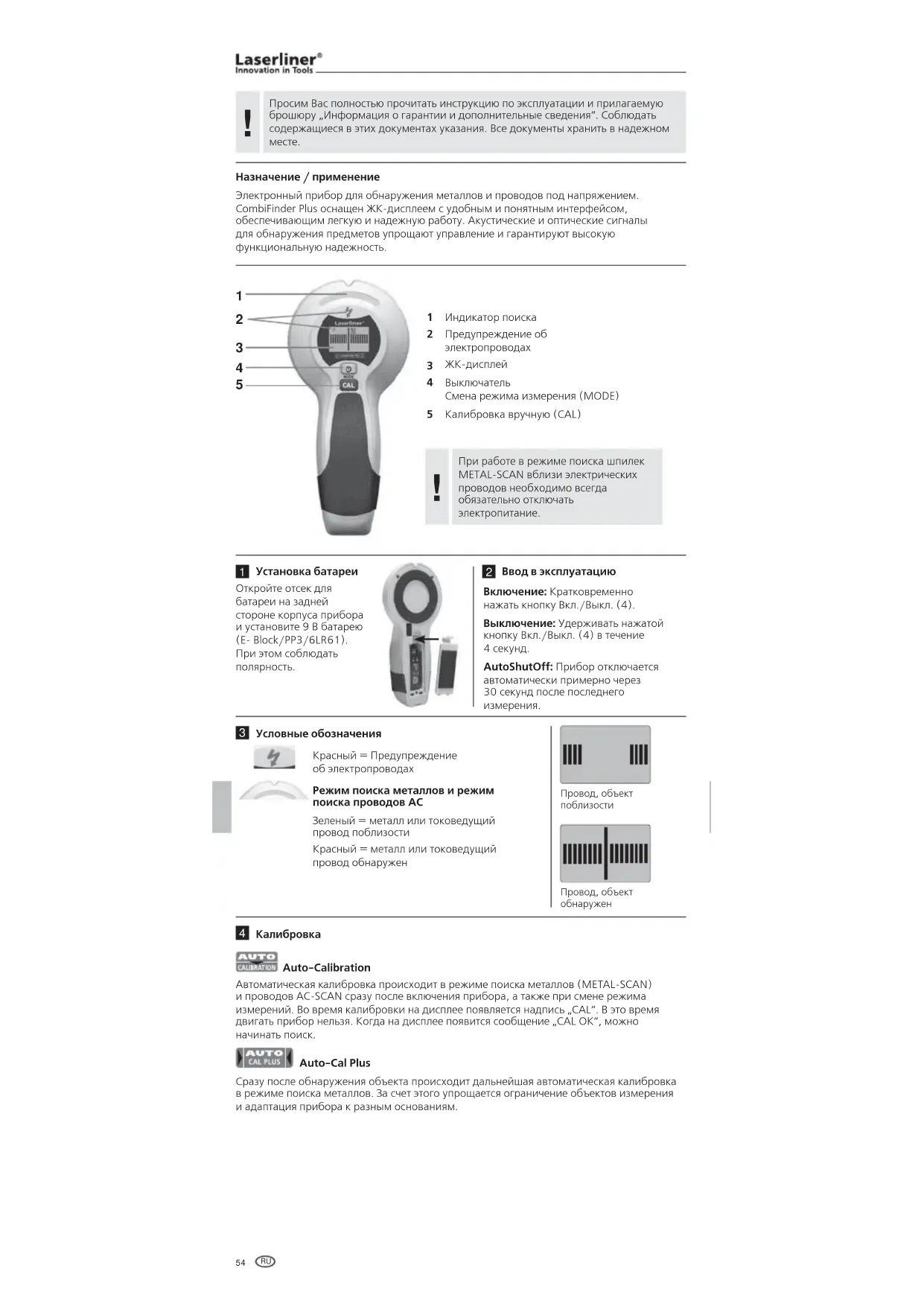

Просим Вас полностью прочитать инструкцию по эксплуатации и прилагаемую брошюру „Информация о гарантии и дополнительные сведения“. Соблюдать содержащиеся в этих документах указания. Все документы хранить в надежном

Назначение / применение

Индикатор поиска Предупреждение об электропроводах

Выключатель Смена режима измерения (MODE) Калибровка вручную (CAL) При работе в режиме поиска шпилек METAL-SCAN вблизи электрических проводов необходимо всегда обязательно отключать электропитание.

Кратковременно нажать кнопку режима (4). METAL-SCAN: Обнаружение металла во всех неметаллических материалах AC-SCAN: Обнаружение местонахождения проводов под напряжением прямо под неметаллическими отделочными материалами Выбор режима измерения Во время калибровки (за исключением калибровки в воздухе), а также на всем протяжении измерений прибор и стена должны находиться в контакте. Рука тоже должна оставаться на приборе.

Прибор может найти скрытые металлы в любых неметаллических конструкциях, например, из кирпича, бетона, штукатурки, гипсового фибролита, дерева, газобетона, керамики и минералов. – Выберите METAL-SCAN (кнопка 4). – Как только надпись CAL сменится на CAL OK, прибор можно двигать. – MOVE: медленно передвиньте прибор по поверхности. Измерение в METAL-SCAN Совет 1: позиция между точками – средняя точка металлического объекта. Из-за высокой чувствительности измерения металлические объекты кажутся толще, чем на самом деле. Поэтому необходимо заново провести прибор над найденным объектом измерений, см. рис. B. При этом калибровка производится автоматически. Ручная калибровка должна выполняться вблизи обнаруженного в последний раз места, см. рис. C. При необходимости повторить этот порядок действий. Калибровка вручную При нажатии кнопки CAL (5) калбировка прибора производится вручную. Это позволяет заново начать измерение или еще точнее ограничивать объекты измерений. Максимальная чувствительность прибора достигается в том случае, когда прибор во время калибровки удерживается в воздухе. Ограничение объекта измерений за счет многократных проходов

Совет 1: Ручная калибровка должна выполняться вблизи обнаруженного в последний раз места, см. рис. B/C. При необходимости повторить этот порядок действий. Совет 2: из-за статических разрядов электрическое поле можно фиксировать вдалеке от самих проводов. Чтобы нейтрализовать эти разряды, прислоните к стене другую руку. Совет 3: передвигайте прибор медленно, так как трение может генерировать электрические разряды.

Ограничение объекта измерений за счет многократных

локализация проводов, находящихся под напряжением, непосредственно под штукатуркой или деревянными панелями в не металлической опалубке. Провода, находящиеся под напряжением, не обнаруживаются в сухом строительстве с металлической каркасной конструкцией. – Выберите AC-SCAN (кнопка 4). – Как только надпись CAL сменится на CAL OK, прибор можно двигать. – MOVE: медленно передвиньте прибор по поверхности. Измерение в AC-SCAN Совет 2: ваша исходная позиция очень важна: сначала поставьте прибор на место, где заведомо нет балки. Иначе на дисплее появится сообщение об ошибке (ERROR). Решение: переместите прибор на пару сантиметров, в другое место, и проведите замеры снова. Совет 3: в сложных случаях, например, с ребристой сталью, проведите и горизонтальное, и вертикальное сканирование. Совет 4: Кроме того, при определенныхусловиях, возможно обнаружение гибких труб отопления в полуили стенах, имеющих металлическую фольгу и находящихся нанебольшом расстоянии от поверхности. Проверьте эту функциюприбора в местах, где Вы знаете схему укладки трубы. Совет 5: во избежание неисправностей держите во время процесса поиска Вашу свободную руку или другие предметы на расстоянии не менее 15 см от прибор. Совет 6: Прибор находит только внешние края металлических конструкций, которые могут находиться вокруг дверей, окон и углов. Затем найти другой край металлической конструкции. Передвигать прибор сбоку по стене. Когда появятся максимальные показания, значит, достигнут край металлической конструкции. Совет 7: Убедиться, что обнаружен действительно металлический объект. Через равные интервалы, как правило, 30, 40 или 60 см, проверить, не находятся ли по обе стороны от объекта и другие металлические объекты. Дополнительно в нескольких местах прямо под и над первым местом обнаружения проверить, действительно ли речь идет о металлическом объекте. Совет 8: потолки с текстурой: потолок нужно накрыть защитным картоном. В этом случае проводить поиск с максимальной чувствительностью, т.е. выполнить калибровку прибора в воздухе. Примечание: Если объекты расположены глубоко в стене, показания в некоторых случаях могут оказаться неполными. Manual_CombiFinder-Plus_Rev.1212.indd 56 08.01.13 11:40CombiFinder Plus

В приборе предусмотрена фоновая подсветка. Backlight Правила и нормы ЕС и утилизация Прибор выполняет все необходимые нормы, регламентирующие свободный товарооборот на территории ЕС. Данное изделие представляет собой электрический прибор, подлежащий сдаче в центры сбора отходов и утилизации в разобранном виде в соответствии с европейской директивой о бывших в употреблении электрических и электронных приборах. Другие правила техники безопасности и дополнительные инструкции см. по адресу: www.laserliner.com/info Изготовитель сохраняет за собой права на внесение технических изменений. 12.2012 Совет 4: если вы считаете, что на этом месте должны быть провода, но обнаружить их не можете, это означает, что они закрыты изоляцией. Используйте METAL-SCAN для поиска заизолированных проводов. Совет 5: металл в стенах (например, арматура) создает свои электрические поля и поэтому может вызывать помехи. В этом случае для поиска электропроводов переключитесь в режим METAL-SCAN. Совет 6: ваша исходная позиция очень важна: сначала, поставьте прибор на место, где заведомо нет проводов электроснабжения. Примечание: Если объекты расположены глубоко в стене, показания в некоторых случаях могут оказаться неполными. Постоянное предупреждение о напряжении в не экранированных проводах при обнаружении электрического

METAL-SCAN: Pедупреждение о наличии напряжения При определенных условиях возможно, что прибор не будет обнаруживать провода, проложенные на глубине более 40 мм от поверхности.

При работе возле электрических проводов всегда выключайте напряжение.

• Технические характеристики Диапазон измерений AC 110 - 230В, 50 - 60 Hz Рабочая температура 0°C p. 40
• °C (32°F p. 104
• °F) Температура хранения -20°C p. 70
• °C (-4°F °F) Электропитание 1 x 9В щелочная батарейка (тип 6LR 61) Размеры (Ш x В x Г) 85 мм x 180 мм x 38 мм Вес (с батареей) 180 г глубина измерения Целенаправленное определение местонахождения металлических p. 158

Сканирование черных / цветных металлов (METAL-SCAN) глубина до 7,5 см / до 5 см Целенаправленный поиск силовых проводов – под напряжением (AC-SCAN) глубина до 4 см Определение местонахождения силовых проводов – не под напряжением глубина до 4 см Manual_CombiFinder-Plus_Rev.1212.indd 57 08.01.13 11:4058
