BRUGSANVISNING 080.955A Laserliner

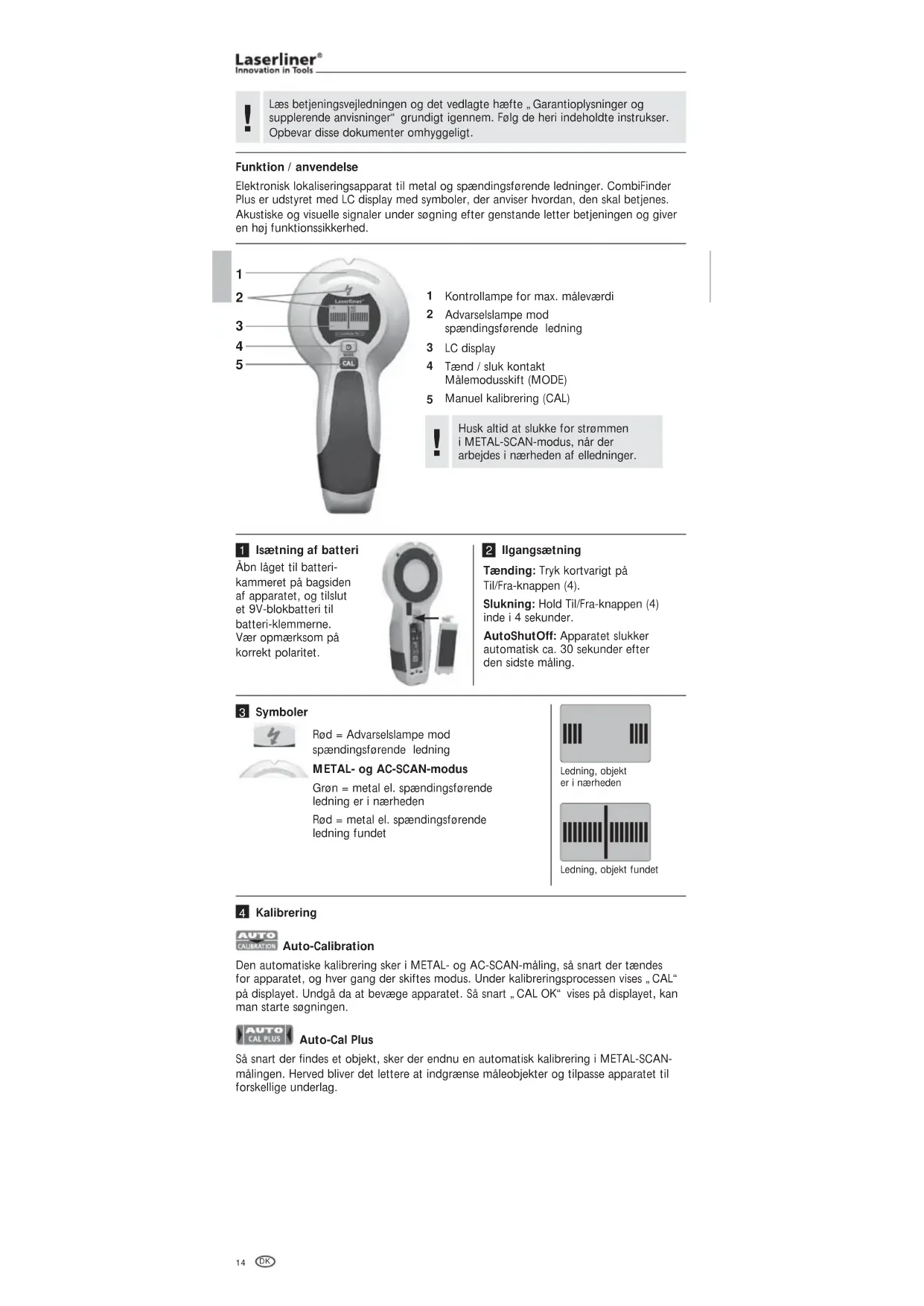

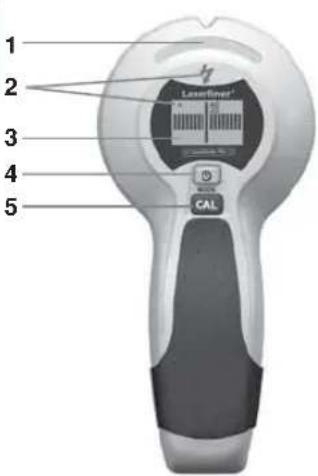

Elektronisk lokaliseringsapparat til metal og spændingsførende ledninger. CombiFinder Plus er udstyret med LC display med symboler, der anviser hvordan, den skal betjenes. Akustiske og visuelle signaler under søgning efter genstande letter betjeningen og giver en høj funktionssikkerhed. Kontrollampe for max. måleværdi Advarselslampe mod spændingsførende ledning LC display Tænd / sluk kontakt Målemodusskift (MODE) Manuel kalibrering (CAL) Åbn låget til batteri- kammeret på bagsiden af apparatet, og tilslut et 9V-blokbatteri til batteri-klemmerne. Vær opmærksom på korrekt polaritet. Isætning af batteri Tænding: Tryk kortvarigt på Til/Fra-knappen (4). Slukning: Hold Til/Fra-knappen (4) inde i 4 sekunder. AutoShutOff: Apparatet slukker automatisk ca. 30 sekunder efter den sidste måling. IIgangsætning Kalibrering Husk altid at slukke for strømmen i METAL-SCAN-modus, når der arbejdes i nærheden af elledninger.

Rød = Advarselslampe mod spændingsførende ledning METAL- og AC-SCAN-modus Grøn = metal el. spændingsførende ledning er i nærheden Rød = metal el. spændingsførende ledning fundet Symboler Ledning, objekt er i nærheden Ledning, objekt fundet Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger“ grundigt igennem. Følg de heri indeholdte instrukser. Opbevar disse dokumenter omhyggeligt.

Funktion / anvendelse Auto-Calibration Den automatiske kalibrering sker i METAL- og AC-SCAN-måling, så snart der tændes for apparatet, og hver gang der skiftes modus. Under kalibreringsprocessen vises „CAL“ på displayet. Undgå da at bevæge apparatet. Så snart „CAL OK“ vises på displayet, kan man starte søgningen. Auto-Cal Plus Så snart der findes et objekt, sker der endnu en automatisk kalibrering i METAL-SCAN- målingen. Herved bliver det lettere at indgrænse måleobjekter og tilpasse apparatet til forskellige underlag. Manual_CombiFinder-Plus_Rev.1212.indd 14 08.01.13 11:34CombiFinder Plus

Tryk kortvarigt på Modus-knappen (4). METAL-SCAN: Søgning af metal i alle ikke-metalliske materialer AC-SCAN: Lokalising af spændingsførende ledninger direkte under ikke-metalliske forskalninger Vælg målemodus Både under kalibreringen (undtagen ved kalibrering i luften) og under samtlige målinger skal apparatet og væggen være i kontakt med hinanden. Man bør ligeledes holde hånden på apparatet.

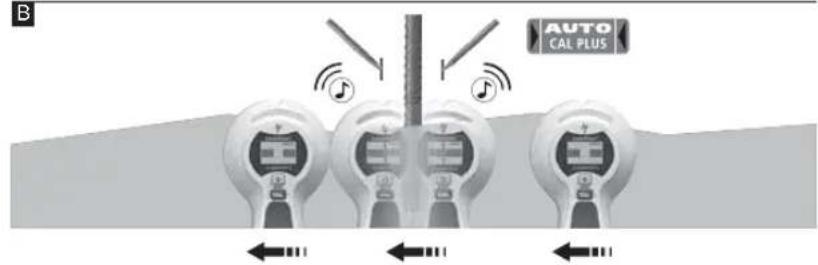

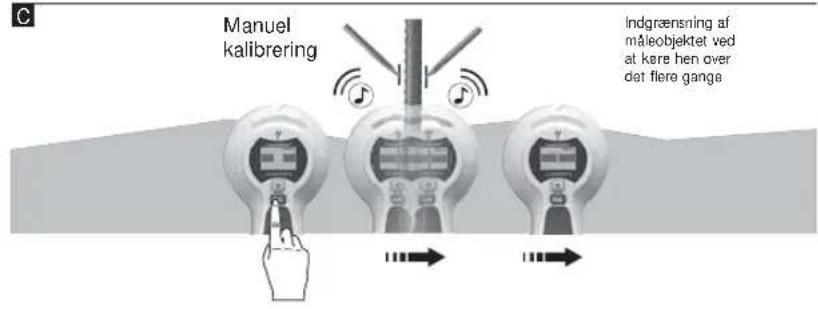

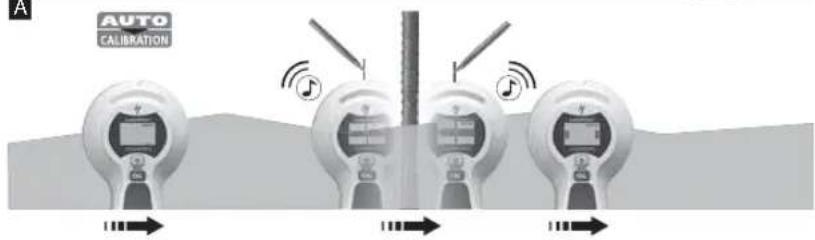

CombiFinder Plus lokaliserer metal under overfladen på ikke- metalliske materialer som sten, beton, cement, træ, gips, gasbeton, keramiske og mineralske byggematerialer. – Vælg METAL-SCAN (tast 4). – Så snart CAL skifter til CAL OK, kan man bevæge apparatet. – MOVE: Bevæg CombiFinder Plus langsomt sidelæns henover overfladen. METAL-SCAN måling Tip 1: Mellem de to markeringer er midten af metalobjektet. På grund af den høje måle følsomhed kan tykke metalobjekters målte bredde virke bredere end den reelle bredde. Bevæg da atter apparatet hen over det fundne måleobjekt; se figur B. Herved kalibreres apparatet automatisk. Den manuelle kalibrering bør ske i nærheden af det sidst fundne sted; se figur C. Denne fremgangsmåde gentages efter behov. Manuel kalibrering Når man trykker på CAL-knappen (5), kalibreres apparatet manuelt. På denne måde kan man starte en ny måling eller indgrænse måleobjekter endnu mere præcist. Man opnår den maksimale apparatfølsomhed ved at holde apparatet op i luften under kalibreringen. Indgrænsning af måleobjektet ved at køre hen over det flere gange Manuel kalibrering Manual_CombiFinder-Plus_Rev.1212.indd 15 08.01.13 11:3416

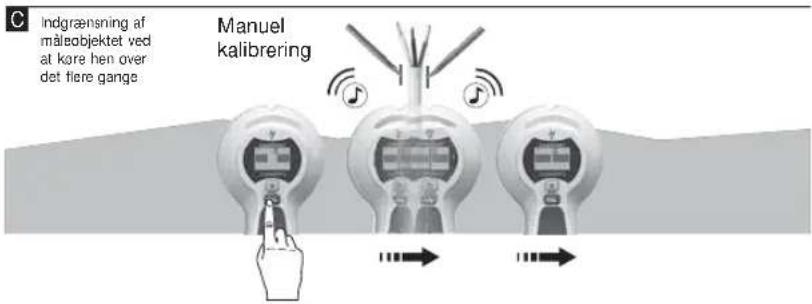

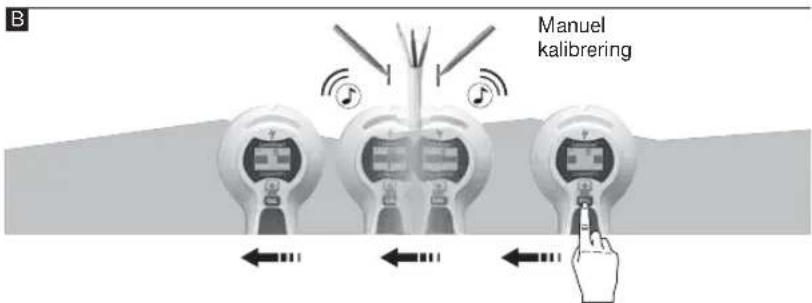

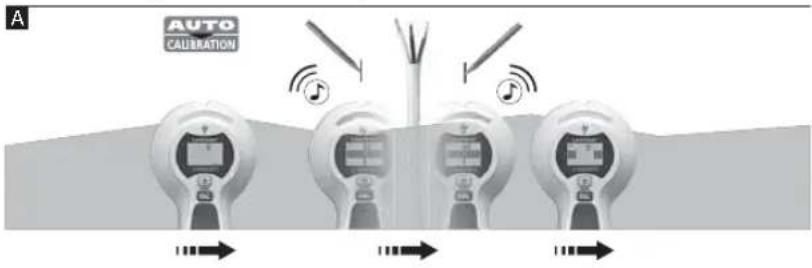

Tip 1: Den manuelle kalibrering bør ske i nærheden af det sidst fundne sted; se figur B/C. Denne fremgangsmåde gentages efter behov. Tip 2: Felter med statisk elektricitet kan blive lokaliseret i lighed med de spændings- førende ledninger. Den statiske elektricitet aflades, når du lægger den frie hånd på overfladen. Tip 3: Arbejd langsomt, da gnidning eventuelt kan forårsage gnidningselektricitet. Manuel kalibrering Indgrænsning af måleobjektet ved at køre hen over det flere gange Manuel kalibrering Lokalisering af spændingsførende ledninger under puds, træ og andre ikke-metalliske overflader. Spændingsførende ledninger i vægge med metalskelet kan ikke lokaliseres. – Vælg AC-SCAN (tast 4). – Så snart CAL skifter til CAL OK, kan man bevæge apparatet. – MOVE: Bevæg CombiFinder Plus langsomt sidelæns henover overfladen. AC-SCAN måling Tip 2: Udgangspositionen for målingen er vigtig. Målingen skal påbegyndes et sted, hvor der med sikkerhed ikke er metal skjult under overfladen. Ellers kommer en fejlmelding ERROR frem i displayet. For at ophæve fejlmeldingen bevæges CombiFinder lidt til siden, og målingen påbegyndes forfra. Tip 3: Ved teknisk krævende måleopgaver som f.eks. gitterstål, bør målingen foretages såvel vandret som lodret. Tip 4: Endvidere kan fleksible varmerør i gulve og vægge, der er pakket i metalfolie og ligger tæt på overfladen, også lokaliseres under visse omstændigheder. Afprøv denne funktion på et sted, hvor du kan se, hvilke materialer, røret består af. Tip 5: For at undgå driftsforstyrrelser bør den frie hånd eller andre objekter ikke være nærmere end 15 cm fra apparatet, når der måles. Tip 6: Apparatet finder kun den udvendige kant af metalkonstruktioner, der evt. er anbragt omkring døre, vinduer og hjørner. Herefter søges efter metalkonstruktionens anden kant. Skub apparatet sidelæns hen over væggen. Når den maksimale måleværdi vises, betyder det, at man har nået kanten af metalkonstruktionen. Tip 7: Kontrollér, om det metalobjekt, man er stødt på, er en lægte. Kontrollér da, om der findes andre metalobjekter i regelmæssig afstand til begge sider, som regel 30, 40 eller 60 cm. Kontrollér desuden på flere steder lige over og under det først fundne sted, om der er tale om et metalobjekt. Tip 8: Teksturerede lofter: Loftet skal tildækkes med beskyttelseskarton. Her skal der søges med maksimal apparatfølsomhed; dvs. at apparatet skal kalibreres i luften. Bemærk: Ved objekter, der ligger dybt inde i væggen, kan det ske, at der ikke vises fuldt udslag. Manual_CombiFinder-Plus_Rev.1212.indd 16 08.01.13 11:34CombiFinder Plus

Apparatet har baggrundsbelysning. Backlight EU-bestemmelser og bortskaffelse Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU. Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater. Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info Forbehold for tekniske ændringer. 12.2012 Tip 4: Hvis du tror, at der er skjulte ledninger, men ikke har lokaliseret dem, kan de ligge i kabelbakker. Skift om til METAL-SCAN for at lokalisere kabelbakker af metal. Tip 5: Metal i vægge (f.eks. et metalskelet) kan overføre elektriske felter, som kan påvirke måleresultatet. I dette tilfælde vælger du METAL-SCAN for at finde ledningen. Tip 6: Udgangspositionen for målingen er vigtig. For at den optimale målefølsomhed kan registreres, påbegyndes målingen et sted på overfladen, hvor CombiFinder Plus ikke er i nærheden af spændingsførende ledninger. Bemærk: Ved objekter, der ligger dybt inde i væggen, kan det ske, at der ikke vises fuldt udslag. Permanent spændings advarsel mod uafskærmede ledninger så snart et elektrisk felt lokaliseres. METAL-SCAN: Spændings advarsel Ledninger, der ligger dybere end 40 mm vil sædvanligvis ikke blive lokaliseret af CombiFinder Plus.

Sluk altid for strømmen på hovedafbryderen, når der arbejdes i nærheden af elektriske ledninger.
