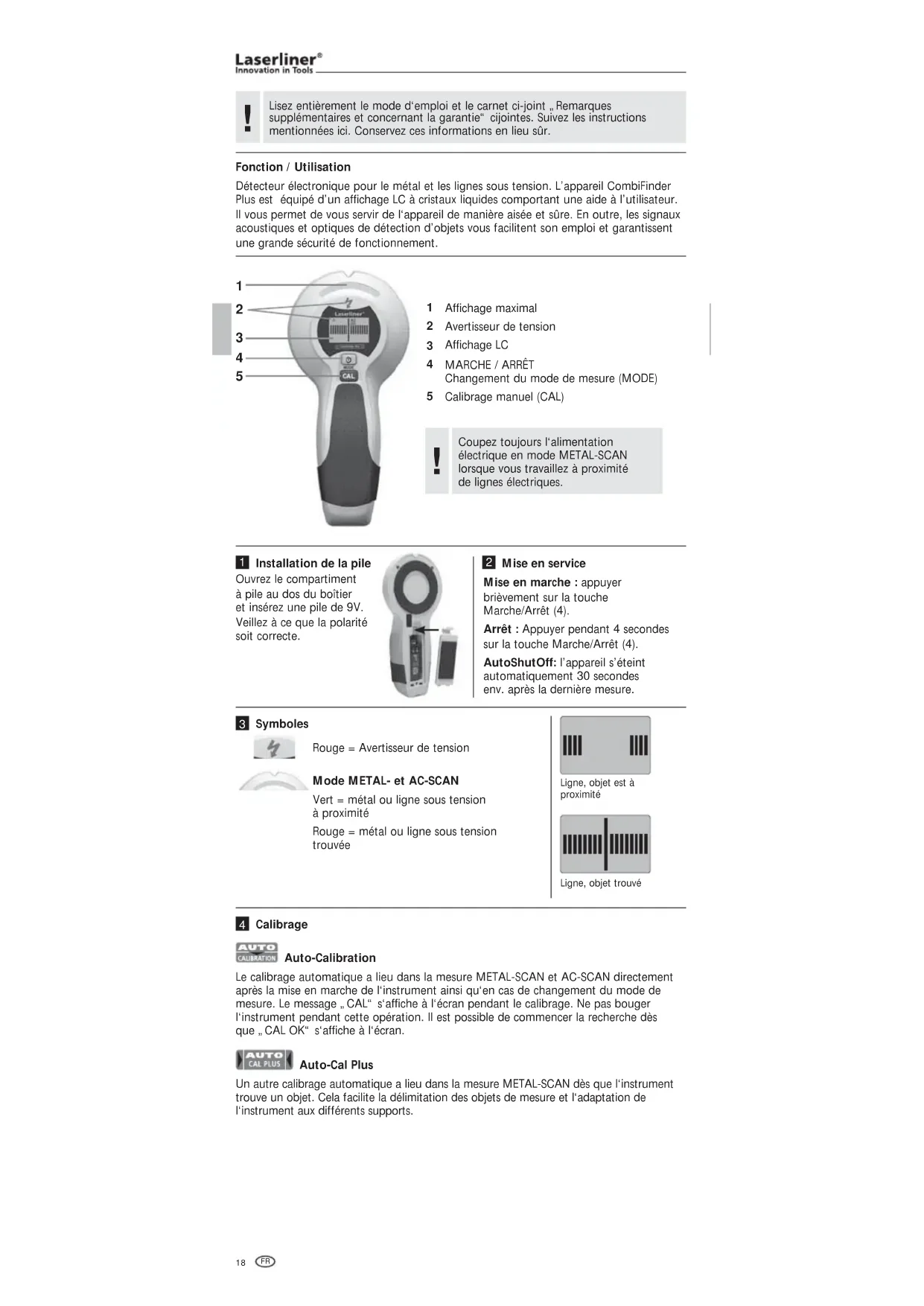

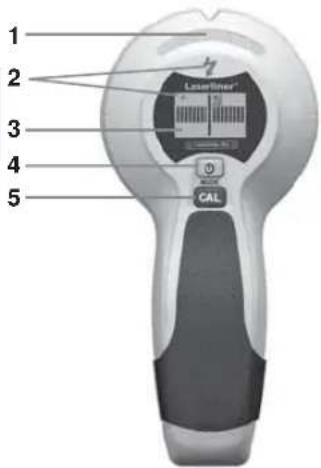

Détecteur électronique pour le métal et les lignes sous tension. L’appareil CombiFinder Plus est équipé d’un affichage LC à cristaux liquides comportant une aide à l’utilisateur. Il vous permet de vous servir de l‘appareil de manière aisée et sûre. En outre, les signaux acoustiques et optiques de détection d’objets vous facilitent son emploi et garantissent une grande sécurité de fonctionnement. Affichage maximal Avertisseur de tension Affichage LC

Changement du mode de mesure (MODE) Calibrage manuel (CAL) Ouvrez le compartiment à pile au dos du boîtier et insérez une pile de 9V. Veillez à ce que la polarité soit correcte. Installation de la pile Mise en marche : appuyer brièvement sur la touche Marche/Arrêt (4). Arrêt|: Appuyer pendant 4 secondes sur la touche Marche/Arrêt (4). AutoShutOff: l’appareil s’éteint automatiquement 30 secondes env. après la dernière mesure. Mise en service Auto-Calibration Le calibrage automatique a lieu dans la mesure METAL-SCAN et AC-SCAN directement après la mise en marche de l‘instrument ainsi qu‘en cas de changement du mode de mesure. Le message „CAL“ s‘affiche à l‘écran pendant le calibrage. Ne pas bouger l‘instrument pendant cette opération. Il est possible de commencer la recherche dès que „CAL OK“ s‘affiche à l‘écran. Auto-Cal Plus Un autre calibrage automatique a lieu dans la mesure METAL-SCAN dès que l‘instrument trouve un objet. Cela facilite la délimitation des objets de mesure et l‘adaptation de l‘instrument aux différents supports. Calibrage Coupez toujours l‘alimentation électrique en mode METAL-SCAN lorsque vous travaillez à proximité de lignes électriques.

Rouge = Avertisseur de tension Mode METAL- et AC-SCAN Vert = métal ou ligne sous tension à proximité Rouge = métal ou ligne sous tension trouvée Symboles Ligne, objet est à proximité Ligne, objet trouvé Lisez entièrement le mode d‘emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie“ cijointes. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr.

Appuyer brièvement sur la touche Mode (4). METAL-SCAN: Détection de métal dans tous les matériaux non métalliques AC-SCAN: Localisation de lignes sous tension directement sous des revêtements non métalliques Sélection du mode de mesure L‘instrument et le mur doivent rester en contact pendant le calibrage (à l‘exception du calibrage en l‘air) ainsi que pendant toutes les mesures. L‘utilisateur doit également toujours avoir une main sur l‘instrument.

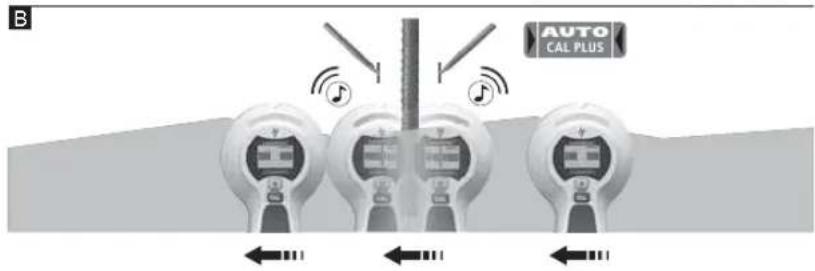

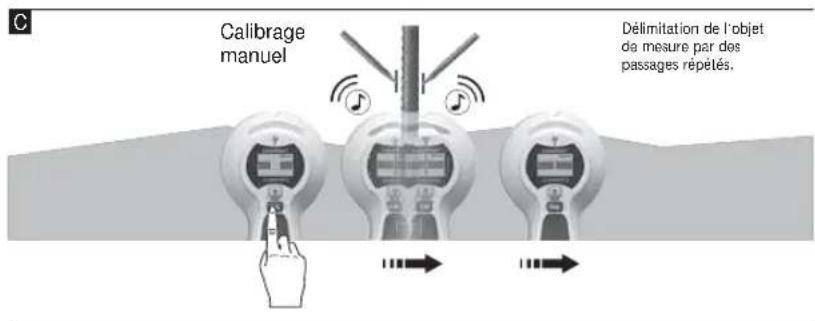

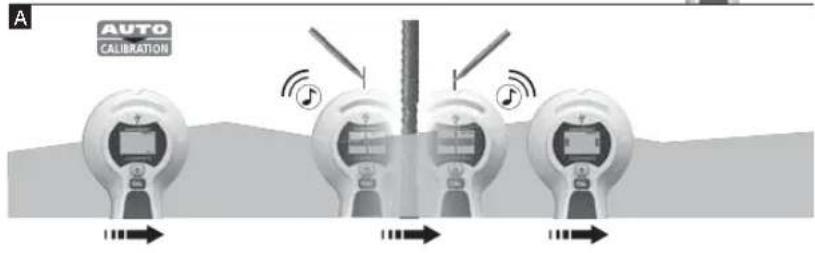

L’appareil détecte le métal caché se trouvant dans tous les matériaux non métalliques, par exemple la pierre, le béton, la chape de béton, le bois, les panneaux de placoplâtre à fibres, le béton expansé, les matériaux de construction en céramique ou en minéraux. – Sélectionnez METAL-SCAN (bouton 4). – Dès que CAL passe à CAL OK, il est possible de faire bouger l‘instrument. – MOVE : Déplacez lentement l’appareil sur la surface. Mesure METAL-SCAN Conseil 1 : Le milieu de l’objet en métal se trouve entre les deux repères. La haute sensibilité de l’appareil peut faire apparaître de gros objets en métal plus larges qu‘ils ne sont en réalité. C‘est pourquoi, il faut bouger à nouveau l‘instrument sur l‘objet de mesure trouvé, voir le graphique B. L‘instrument se calibre alors automatiquement. Le calibrage manuel devrait avoir lieu à proximité de la dernière position trouvée, voir le graphique C. Si nécessaire, répéter cette procédure. Calibrage manuel Il suffit d‘appuyer sur la touche CAL (5) pour calibrer manuelle- ment l‘instrument. Cela permet de recommencer la mesure ou de délimiter encore plus précisément les objets à mesurer. Pour atteindre la sensibilité maximale de l‘instrument, maintenir l‘instrument en l‘air lors du calibrage. Délimitation de l‘objet de mesure par des passages répétés. Calibrage manuel Manual_CombiFinder-Plus_Rev.1212.indd 19 08.01.13 11:3520

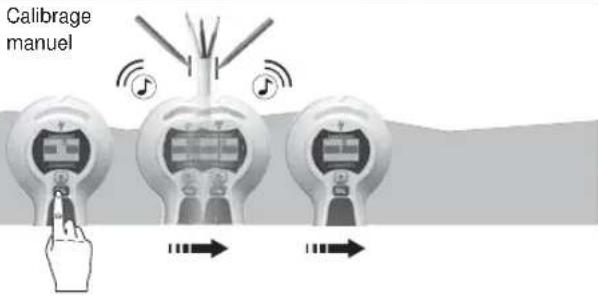

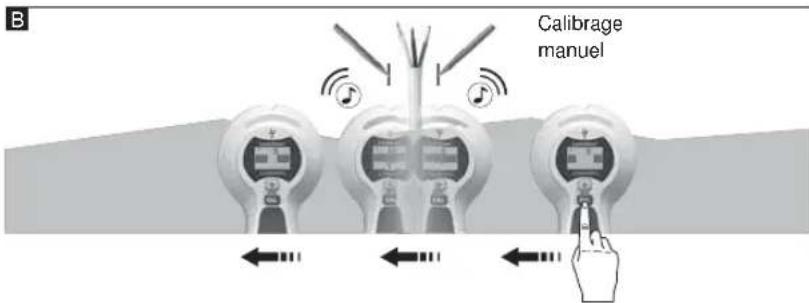

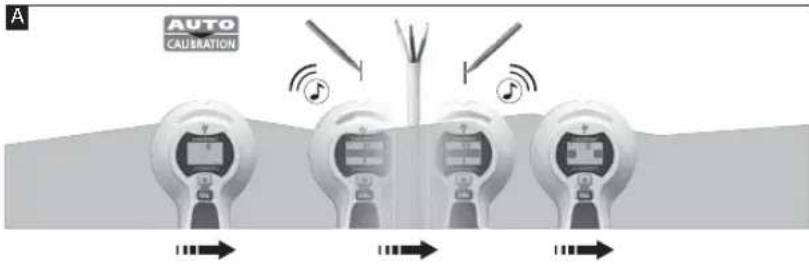

Conseil 1 : Le calibrage manuel devrait avoir lieu à proximité de la dernière position trouvée, voir le graphique B/C. Si nécessaire, répéter cette procédure. Conseil 2 : En raison de la charge statique, des champs électriques peuvent éventuellement être détectés latéralement par rapport à l‘emplacement effectif de la ligne. Posez votre main libre sur la paroi pour dériver cette charge. Calibrage manuel Délimitation de l‘objet de mesure par des passages répétés. Calibrage manuel Localisation de lignes sous tension directement sous l’enduit, le cas échéant, les panneaux en bois ou les autres revêtements non métalliques. Dans les murs à pose à sec avec montants en métal, les lignes sous tension ne sont pas détectées. – Sélectionnez AC-SCAN (bouton 4). – Dès que CAL passe à CAL OK, il est possible de faire bouger l‘instrument. – MOVE: Déplacez lentement l’appareil sur la surface. Mesure AC-SCAN Conseil 2 : La position de départ est importante. Positionnez l’appareil à un emplace- ment derrière lequel il n’y a pas de métal. Sinon un message d’erreur s’affiche (ERROR). Elimination des erreurs : Déplacez l’appareil de quelques centimètres par rapport à l‘emplacement actuel et recommencez la mesure. Conseil 3 : Pour des applications exigeantes (armature à nervures, par ex.) effectuez la détection en surface à la fois dans le sens horizontal et le sens vertical. Conseil 4 : En outre, il est possible de détecter éventuellement des tuyaux flexibles de chauffage se trouvant dans le sol ou dans le mur s’ils contiennent un film en métal et se trouvent à proximité de la surface. Vérifiez cette fonction à des emplacements où vous savez qu‘un tuyau passe. Conseil 5 : Afin d’éviter des perturbations lors de la détection, maintenez votre main libre ou d’autres objets à 15 cm au moins de l‘appareil. Conseil 6 : L‘appareil trouve seulement l’arête extérieure de constructions métalliques qui sont éventuellement situées autour des portes, des fenêtres et dans les angles. Recherchez ensuite l’autre arête de la structure métallique. Faites glisser l’appareil latéralement sur le mur. Quand l’affichage maximal apparaît, vous avez atteint l‘arête de la struture métallique. Conseil 7 : Assurez-vous que vous êtes vraiment arrivé sur un objet en métal. Pour ce faire, vérifiez si d‘autres objets en métal se trouvent sur les deux côtés à des distances régulières, en général à 30, 40 ou 60 cm. En plus, vérifiez à plusieurs emplacements situés directement au-dessus et au-dessous du premier emplacement trouvé s’il s’agit d’un objet en métal. Conseil 8 : Plafonds à texture : le plafond doit être recouvert d’un carton de protection. Cherchez ici en utilisant la sensibilité maximale de l‘appareil, c‘est-à-dire que l‘appareil doit être calibré dans l‘air. Remarque : Dans le cas d‘objets qui se trouvent très profondément dans le mur, il est possible qu‘une oscillation incomplète s‘affiche. Manual_CombiFinder-Plus_Rev.1212.indd 20 08.01.13 11:35CombiFinder Plus

L‘instrument est équipé d‘un affichage rétroéclairé. Backlight Réglementation UE et élimination des déchets L‘appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l‘Union européenne. Ce produit est un appareil électrique et doit donc faire l‘objet d‘une collecte et d‘une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE). Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info Sous réserve de modiÖ cations techniques. 12.2012 Conseil 3 : Travaillez lentement, car le frottement peut produire une charge perturbant la détection. Conseil 4 : Si vous supposez la présence de lignes qu’il ne vous est pas possible toutefois de détecter, il se peut qu‘elles soient protégées par des conduites pour les câbles. Servez- vous de METAL-SCAN pour localiser des conduites pour les câbles en métal. Conseil 5 : Le métal renfermé dans les murs (montants en métal, par ex.) transmet les champs électriques et produit ainsi des perturbations. Dans ce cas, passez en mode METAL-SCAN pour trouver la ligne électrique. Conseil 6 : La position de départ est importante. Afin que la sensibilité de l’appareil soit au maximum, commencez l‘opération en ne le le positionnant pas à proximité de lignes sous tension. Remarque : Dans le cas d‘objets qui se trouvent très profondément dans le mur, il est possible qu‘une oscillation incomplète s‘affiche. L’avertisseur de tension fonctionne en continu sur les lignes non protégées dès qu‘un champ électrique a été détecté. METAL-SCAN : L’avertisseur de tension fonctionne Les lignes se trouvant à plus de 4 cm de profondeur peuvent éventuellement ne pas être détectées.

Coupez toujours l‘alimentation électrique quand vous travaillez à proximité de lignes électriques.

• Données techniques Plage de mesure AC 110 - 230V, 50 - 60 Hz Température de fonctionnement 0°C p. 40
• °C (32°F p. 104
• °F) Température de stockage -20°C p. 70
• °C (-4°F °F) Alimentation électrique 1 pile alcaline de 9V (type 6LR 61) Dimensions (L x H x P) 85 mm x 180 mm x 38 mm Poids (pile incluse) 180 g Profondeur de mesure Détection ciblée des métaux Ferro-Scan / Non-Ferro-Scan (METAL-SCAN) jusqu’à 7,5 cm / jusqu’à 5 cm de profondeur Détection ciblée des câbles électriques – sous tension (AC-SCAN) jusqu’à une profondeur de 4 cm Détection des câbles électriques – qui ne sont pas sous tension jusqu’à une profondeur de 4 cm Manual_CombiFinder-Plus_Rev.1212.indd 21 08.01.13 11:3522 p. 158
