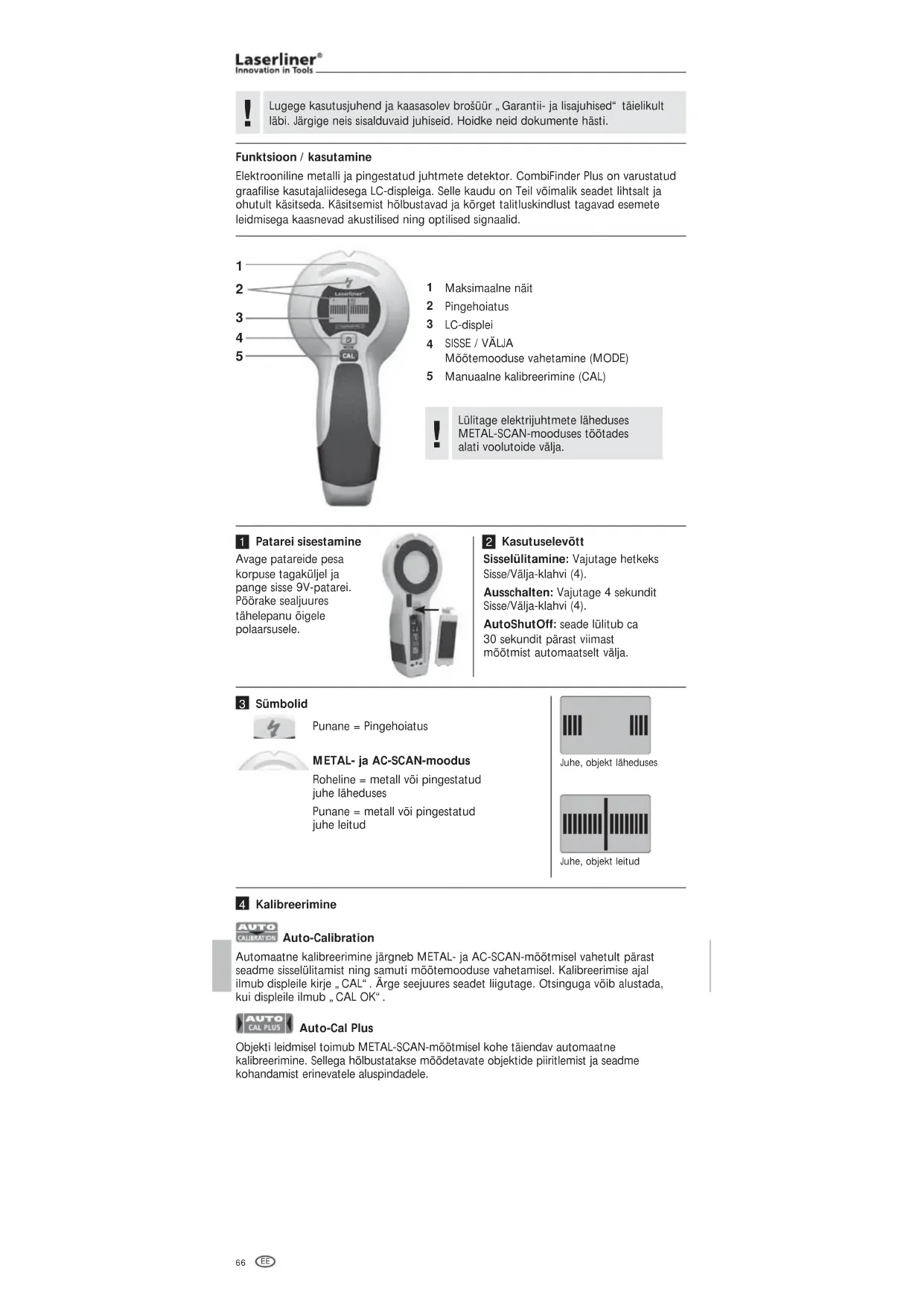

KASUTUSJUHEND 080.955A Laserliner

Elektrooniline metalli ja pingestatud juhtmete detektor. CombiFinder Plus on varustatud graafilise kasutajaliidesega LC-displeiga. Selle kaudu on Teil võimalik seadet lihtsalt ja ohutult käsitseda. Käsitsemist hõlbustavad ja kõrget talitluskindlust tagavad esemete leidmisega kaasnevad akustilised ning optilised signaalid. Auto-Calibration Automaatne kalibreerimine järgneb METAL- ja AC-SCAN-mõõtmisel vahetult pärast seadme sisselülitamist ning samuti mõõtemooduse vahetamisel. Kalibreerimise ajal ilmub displeile kirje „CAL“. Ärge seejuures seadet liigutage. Otsinguga võib alustada, kui displeile ilmub „CAL OK“. Auto-Cal Plus Objekti leidmisel toimub METAL-SCAN-mõõtmisel kohe täiendav automaatne kalibreerimine. Sellega hõlbustatakse mõõdetavate objektide piiritlemist ja seadme kohandamist erinevatele aluspindadele. Kalibreerimine Punane = Pingehoiatus METAL- ja AC-SCAN-moodus Roheline = metall või pingestatud juhe läheduses Punane = metall või pingestatud juhe leitud Sümbolid Juhe, objekt läheduses Juhe, objekt leitud Lugege kasutusjuhend ja kaasasolev brošüür „Garantii- ja lisajuhised“ täielikult läbi. Järgige neis sisalduvaid juhiseid. Hoidke neid dokumente hästi.

Funktsioon / kasutamine

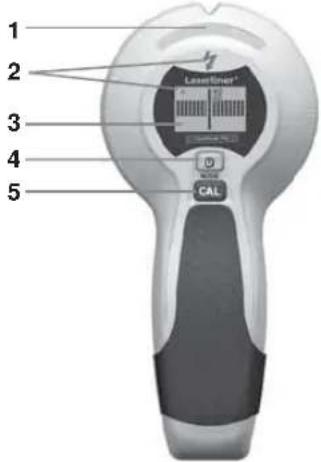

Maksimaalne näit Pingehoiatus LC-displei

Mõõtemooduse vahetamine (MODE) Manuaalne kalibreerimine (CAL) Lülitage elektrijuhtmete läheduses METAL-SCAN-mooduses töötades alati voolutoide välja.

Avage patareide pesa korpuse tagaküljel ja pange sisse 9V-patarei. Pöörake sealjuures tähelepanu õigele polaarsusele. Patarei sisestamine Sisselülitamine: Vajutage hetkeks Sisse/Välja-klahvi (4). Ausschalten: Vajutage 4 sekundit Sisse/Välja-klahvi (4). AutoShutOff: seade lülitub ca 30 sekundit pärast viimast mõõtmist automaatselt välja. Kasutuselevõtt Manual_CombiFinder-Plus_Rev.1212.indd 66 08.01.13 11:42CombiFinder Plus

Vajutage hetkeks mooduseklahvi (4). METAL-SCAN: Metalli leidmine kõigis mittemetalsetes materjalides AC-SCAN: Pingestatud juhtmete lokaliseerimine otse mittemetalsete vooderdiste all. Mõõterežiimi valimine Seade peab jääma kalibreerimiseks (erandiks kalibreerimine õhus) ja kogu mõõtmise ajaks seinaga kokkupuutesse. Samuti peaks kätt seadmel hoidma.

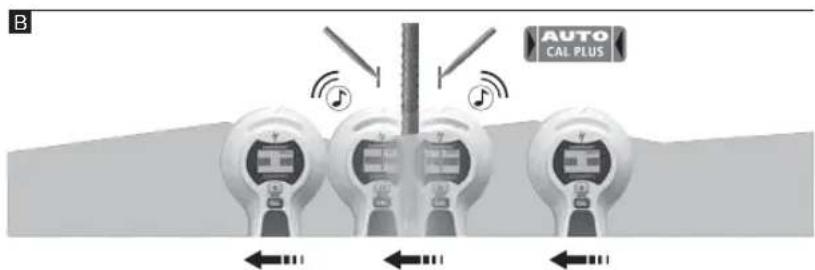

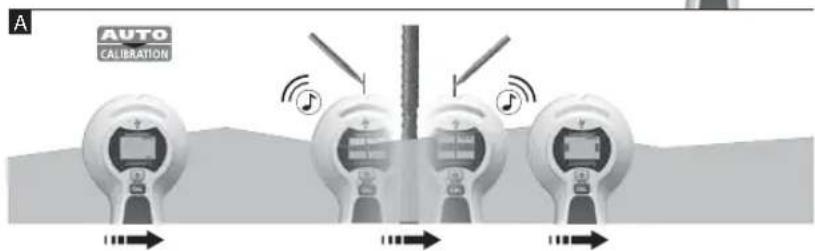

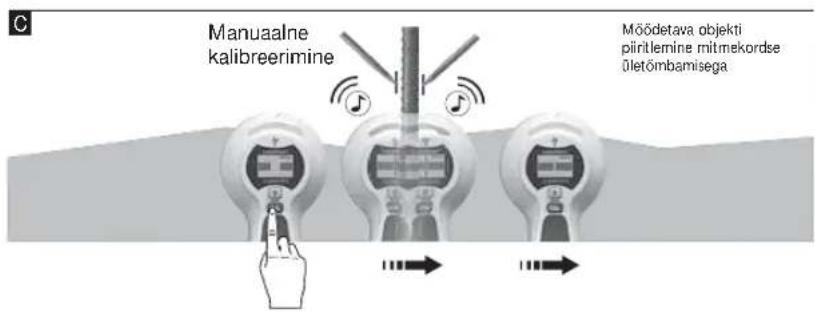

Seade tuvastab peidetud metalli betoonis, põrandasegus, puidus, kipskiudplaatides, gaasbetoonis, keraamilistes ja mineraalsetes ehitusmaterjalides. – Valige METAL-SCAN (klahv 4). – Te võite seadet liigutada, kui CAL asemele ilmub CAL OK. – MOVE: Liigutage seadet aeglaselt mööda pealispinda. METAL-SCAN-mõõtmine Nõuanne 1: Metallist objekti keskoht paikneb kahe märgistuse vahel. Kõrge mõõte- tundlikkuse tõttu tunduvad jämedad metallobjektid laiemad kui tegelikkuses. Seetõttu liigutage seade uuesti üle leitud mõõdetava objekti, vt joonist B. Seade kalibreeritakse seejuures automaatselt. Manuaalset kalibreerimist tuleks teostada viimati leitud koha lähedal, vt joonist C. Korrake vajadusel toimimisviisi. Manuaalne kalibreerimine CAL-klahvi (5) vajutades kalibreeritakse seade manuaalselt. Sel viisil on võimalik mõõtmist uuesti alustada või mõõdetavaid objekte veelgi täpsemini piiritleda. Seadme maksimaalne tundlikkus saavutatakse, kui seda hoitakse kalibreerimise ajal õhus. Mõõdetava objekti piiritlemine mitmekordse ületõmbamisega Manuaalne kalibreerimine Manual_CombiFinder-Plus_Rev.1212.indd 67 08.01.13 11:4268

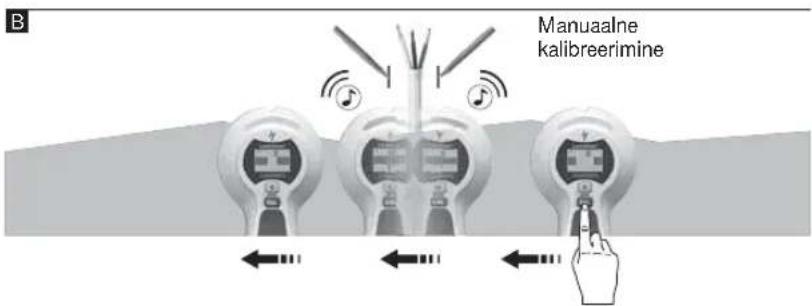

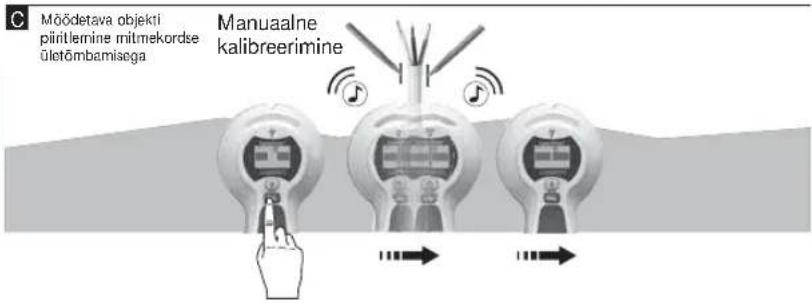

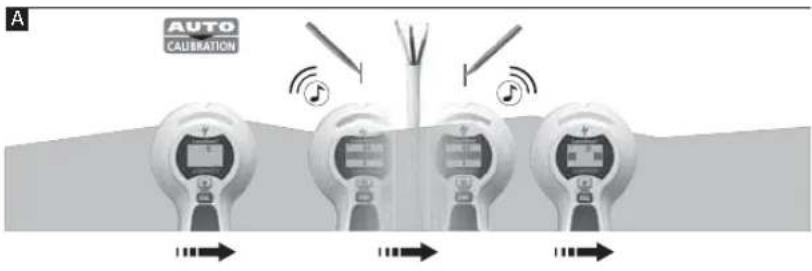

Nõuanne 1: Manuaalset kalibreerimist tuleks teostada viimati leitud koha lähedal, vt joonist B/C. Korrake vajadusel toimimisviisi. Nõuanne 2: Staatilise laengu tõttu on teatud tingimustel võimalik avastada elektrivälju tegeliku juhtme asukoha kõrval. Juhtige see laeng kõrvale, pannes oma vaba käe vastu seina. Nõuanne 3: Töötage aeglaselt, sest hõõrdumine või tekitada häirivaid laenguid. Manuaalne kalibreerimine Mõõdetava objekti piiritlemine mitmekordse ületõmbamisega Manuaalne kalibreerimine Pingestatud juhtmete lokaliseerimine otse krohvi või puitpaneelide ja teiste mittemetalsete vooderdiste all. Pingestatud juhtmeid metallist tugikarkassiga kuivehitusseintes ei tuvastata. – Valige AC-SCAN (klahv 4). – Te võite seadet liigutada, kui CAL asemele ilmub CAL OK. – MOVE: Liigutage seadet aeglaselt mööda pealispinda. AC-SCAN mõõtmine Nõuanne 2: Oluline on lähtepositsioon. Pange seade peale kohas, kus ei paikne metalli. Vastasel juhul näidatakse viga (ERROR). Vea kõrvaldamine: Liigutage seadet paari sentimeetri võrra aktuaalsest kohast eemale ja alustage mõõtmist uuesti. Nõuanne 3: Nõudlike rakenduste nagu nt ribiterase puhul skannige pinda nii horisontaalselt kui vertikaalselt. Nõuanne 4: Peale selle on võimalik teatud tingimustel tuvastada painduvaid, metallfooliumit sisaldavaid ja pealispinna lähedal paiknevaid põrandaning seinaküttetorusid. Testige funktsioon kohtades, kus teate toru asukohta. Nõuanne 5. Hoidke häirete vältimiseks otsimisprotsessi ajal oma vaba kätt või muid objekte seadmest vähemalt 15 cm kaugusel. Nõuanne 6. Seade leiab ainult metallkonstruktsioonide välimise serva, mis võib olla paigaldatud uste, akende ja nurkade ümber. Seejärel otsige metallkonstruktsiooni teist serva. Nihutage seadet külgsuunas mööda seina. Maksimaalse näidu ilmumisel olete jõudnud metallkonstruktsiooni serva juurde. Nõuanne 7. Veenduge, et olete tõepoolest sattunud metallist objektile. Selleks kontrollige, kas metallist objektid on mõlemal pool samal kaugusel olemas, tavaliselt 30, 40 või 60 cm. Kontrollige lisaks mitmes kohas otse esimese leitud koha kohal ja all, kas tegemist on metallist objektiga. Nõuanne 8. Tekstureeritud laed. Lagi peab olema kaetud kaitsepapiga. Siin otsida seadme maksimaalse tundlikkusega, s.t seade kalibreerida õhus. Juhis: Väga sügaval seinas asuvate objektide puhul võib juhtuda, et näidik ei näita maksimumi. Manual_CombiFinder-Plus_Rev.1212.indd 68 08.01.13 11:42CombiFinder Plus

Seade on varustatud taustavalgustusega. Backlight ELi nõuded ja utiliseerimine Seade täidab kõik nõutavad normid vabaks kaubavahetuseks EL-i piires. Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada. Edasised ohutus- ja lisajuhised aadressil: www.laserliner.com/info Jätame endale õiguse tehnilisteks muudatusteks. 12.2012 Nõuanne 4: Kui juhtmeid ei leitud, aga kahtlustate nende olemasolu, siis võivad juhtmed olla kaablikanalites varjestatud. Kasutage metallist kaablikanalite lokaliseerimises METAL-SCAN‘i. Nõuanne 5: Seintes asuv metall (nt metallist tugikarkass) kannab üle elektrivälju ja tekitab seeläbi segavaid mõjusid. Sellisel juhul lülitage juhtme leidmiseks METAL-SCAN‘ile ümber. Nõuanne 6: Oluline on lähtepositsioon. Maksimaalse tundlikkuse saavutamiseks ärge alustage tuvastusprotseduuri seadet pingestatud juhtmete lähedusse positsioneerides. Juhis: Väga sügaval seinas asuvate objektide puhul võib juhtuda, et näidik ei näita maksimumi. Püsiv pingehoiatus varjestamata juhtmetes kohe, kui tuvastatakse elektriväli. METAL-SCAN: Pingehoiatus Sügavamale kui 40 mm veetud juhtmeid ei pruugita avastada.

Lülitage alati voolutoide välja, kui töötate elektrijuhtmete läheduses.

• Tehnilised andmed Mõõtevahemik AC 110 - 230V, 50 - 60 Hz Töötamistemperatuur 0°C p. 40
• °C (32°F p. 104
• °F) Hoidmistemperatuur -20°C p. 70
• °C (-4°F °F) Toitepinge 1 x 9V leelispatarei (tüüp 6LR 61) Mõõtmed (L x K x S) 85 mm x 180 mm x 38 mm Kaal (koos patareiga) 180 g Mõõtesügavus Metalli suunatud lokaliseerimine Ferro-Scan / Non-Ferro-Scan (METAL-SCAN) kuni 7,5 cm / kuni 5 cm sügavusel Pingestatud elektrijuhtmete suunatud lokaliseerimine (AC-SCAN) kuni 4 cm sügavusel Pingestamata elektrijuhtmete suunatud lokaliseerimine kuni 4 cm sügavusel Manual_CombiFinder-Plus_Rev.1212.indd 69 08.01.13 11:4270 p. 158
