Produkttyp	Elektronischer Detektor für Metalle und spannungsführende Leitungen
Marke	Laserliner
Modell	080.955A (CombiFinder Plus)
Abmessungen (L x H x T)	85 mm x 180 mm x 38 mm
Gewicht (inkl. Batterie)	180 g
Stromversorgung	1 Alkaline-Batterie 9V (Typ 6LR61)
Messmodi	METAL-SCAN (Metalldetektion) ; AC-SCAN (Detektion spannungsführender Leitungen)
Detektionstiefe METAL-SCAN (Ferro)	Bis zu 7,5 cm
Detektionstiefe METAL-SCAN (Nicht-Ferro)	Bis zu 5 cm
Detektionstiefe AC-SCAN	Bis zu 4 cm
AC-Spannungsbereich	110 - 230 V, 50 - 60 Hz
Betriebstemperatur	0°C ... 40°C
Lagertemperatur	-20°C ... 70°C
Anzeige	LCD-Bildschirm mit Hintergrundbeleuchtung, visuellen und akustischen Anzeigen
Kalibrierung	Automatisch (Auto-Cal und Auto-Cal Plus) und manuell
Automatische Abschaltung	Ca. 30 s nach der letzten Messung
Sicherheit	Stromversorgung vor Arbeiten in der Nähe von Stromleitungen unterbrechen; integrierter Spannungswarner
Wartung	Mit einem trockenen, nicht scheuernden Tuch reinigen; Batterie bei längerer Nichtbenutzung entfernen
Ersatzteile	Nicht einzeln erhältlich; Standard-9V-Batterie leicht austauschbar
Allgemeine Informationen	Konform mit EU-Normen; Entsorgung über WEEE

Häufig gestellte Fragen - 080.955A Laserliner

Wie schalte ich den Detektor Laserliner 080.955A ein und aus?

Zum Einschalten drücken Sie kurz die Ein-/Aus-Taste (4). Zum Ausschalten drücken Sie die gleiche Taste 4 Sekunden lang. Das Gerät schaltet sich nach ca. 30 Sekunden Inaktivität automatisch aus.

Wie kalibriere ich das Gerät vor einer Messung?

Die automatische Kalibrierung erfolgt beim Einschalten oder beim Moduswechsel. Warten Sie, bis 'CAL OK' angezeigt wird. Sie können auch eine manuelle Kalibrierung durchführen, indem Sie die CAL-Taste (5) drücken, um die Detektion zu verfeinern.

Welche verschiedenen Messmodi sind verfügbar?

Zwei Modi: METAL-SCAN zur Detektion von Eisen- und Nichteisenmetallen in nichtmetallischen Materialien und AC-SCAN zum Auffinden spannungsführender Stromleitungen bis zu 4 cm Tiefe.

Wie erkenne ich ein metallisches Objekt in einer Wand?

Wählen Sie den Modus METAL-SCAN. Nach der Kalibrierung bewegen Sie das Gerät langsam über die Oberfläche. Die Anzeige zeigt die Nähe und Position an. Zur genauen Abgrenzung wiederholen Sie den Vorgang mit einer manuellen Kalibrierung nahe der erkannten Zone.

Warum zeigt mein Gerät 'ERROR' an?

Der Fehler tritt auf, wenn die Startposition über einem Metall liegt. Verschieben Sie das Gerät einige Zentimeter und beginnen Sie die Messung erneut. Stellen Sie sicher, dass der Startort metallfrei ist.

Kann man Kunststoffrohre oder spannungslose Kabel erkennen?

Kunststoffrohre werden nicht erkannt. Spannungslose Kabel können im Modus METAL-SCAN erkannt werden, wenn sie Metall enthalten (Abschirmung, Leiter). Der Modus AC-SCAN erkennt nur spannungsführende Leitungen.

Welche Batterie verwenden und wie wechsle ich sie?

Verwenden Sie eine 9V-Alkaline-Batterie vom Typ 6LR61. Öffnen Sie das Batteriefach auf der Rückseite des Gehäuses, legen Sie die Batterie unter Beachtung der Polarität ein und schließen Sie das Fach wieder.

Was tun, wenn die Detektion instabil oder gestört ist?

Halten Sie Ihre freie Hand oder metallische Gegenstände mindestens 15 cm vom Gerät entfernt. Im Modus AC-SCAN legen Sie Ihre freie Hand auf die Wand, um statische Ladungen abzuleiten. Arbeiten Sie langsam, um Reibung zu vermeiden.

Wie interpretiere ich die visuellen und akustischen Signale?

Die grüne LED zeigt ein Metall oder eine spannungsführende Leitung in der Nähe an; die rote LED signalisiert die Erkennung. Ein akustisches Signal begleitet die Detektion. Das LCD zeigt Balkenanzeigen.

Welche Sicherheitsvorkehrungen sind bei der Verwendung zu beachten?

Unterbrechen Sie immer die Stromversorgung, bevor Sie in der Nähe von Stromleitungen arbeiten. Im Modus METAL-SCAN bleibt der Spannungswarner aktiv, um elektrische Felder zu melden. Befolgen Sie die Sicherheitshinweise in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG 080.955A Laserliner

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft

"Garantie- und Zusatzhinweise". Befolgen Sie die darin enthaltenen

Anweisungen. These Unterlagen gut aufbewahren.

Funktion/Verwendung

Elektronisches Ortungsgerät für Metall und spannungsführende Leitungen. Der CombiFinder Plus ist mit einem LC-Display mit Bedienerführung ausgestellt. Damit können Sie das Gerät einfach und sichere bedieren. Akustische und optische Signale zum Finden von Gegenständen erleichtern die Bedienung und gewährleisten eine hohe Funktionssicherheit.

1 Maximalanzeige
2 Spannungswarnung
3 LC-Display
4 Ein/Aus Messmoduswechsel (MODE)
5 Manuelle Kalibrierung (CAL)

Schalten Sie im METAL-SCAN-Modus

immer die Stromversorgung aus,

wenn Sie in der Naha von elektrischen

Leitungen arbeiten.

1 Einsetzenden Batterie

Öffnen Sie das Batteriefach auf der Gehäuserückseite und setzen Sie eine 9V Batterie ein. Dabei auf korrekte Polität achten.

2 Inbetriebnahme

Einschalten: Ein/Aus-Taste (4)

kurz drucken.

Ausschalten: Ein/Aus-Taste (4)

4 Sekunden lang drucken

AutoShutOff: Das Gerat schaltet

sich ca. 30 Sekunden nach der

letzten Messung automatisch aus.

3 Symbole

Rot = Spannungswarnung

METAL- und AC-SCAN-Modus

Grun = Metall bzw. spannungsführende

Leitung ist in der Naze

Rot = Metall bzw. spannungsführende

Leitung gefunden

Leitung, Objekt

ist in der Naha

Leitung, Objekt

gefunden

4 Kalibrierung

Auto-Calibration

Die automatische Kalibrierung erfolgt bei der METAL- und AC-SCAN-Messung direkt nach dem Einschalten des Gerätes sowie bei einem Messmoduswechsel. Wahrend der Kalibrierung erscheint im Display der Schriftzug „CAL“. Dabei das Gerät nicht bewegen. Wenn „CAL OK“ im Display erscheid, kann mit der Suche begonnen werden.

Auto-Cal Plus

Sobald ein Objekt gefunden wird,findet bei der METAL-SCAN-Messung eine weitere automatische Kalibrierungstatt. Dadurch wird das Eingrenzen von Messobjekten und die Anpassung des Gerates auf verschiedene Untergruppen erleichtert.

Manuelle Kalibrierung

Durch Drücken der CAL-Taste (5) wird das Gerät manuell kalibrier. Auf diese Weise konnen Messungen erneut begonnen bzw. Messobjekte noch genauer eingrenzt werden.

Die maximale Geräteempfindlichkeit wird erreicht, wenn das Gerät bei der Kalibrierung in die Luft gehalten wird.

Das Gerät und die Wand müssen bei der Kalibriierung (Ausnahme bei Kalibriierung in der Luft) sowie während der gesamten Messungen in Kontakt bleiben. Ebenso solte die Hand am Gerät bleiben.

5 Messmodus wahlen

Modus-Taste (4) kurz drucken.

METAL-SCAN: Auffinden von Metall in allen nicht metallischen Materialien

AC-SCAN: Lokalisieren von spannungsfuhrenden Leitungen direkt unter nicht metallischen Verschalungen

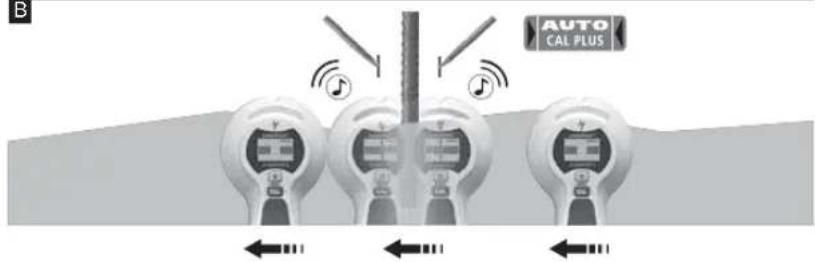

6 METAL-SCAN-Messung

Das Gerät erkennt verdeckt liegenden Metall in allen nicht metallischen Materialien wie z.B. Stein, Beton, Estrich, Holz, Gipsfaserplatten, Gasbeton, keramischen und mineralischen Baustoffen.

Wahlen Sie METAL-SCAN (Taste 4).

-Sobald CAL auf CAL OK wechselt, konnen Sie das Gerät bewegen.

• MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.

A

B

C

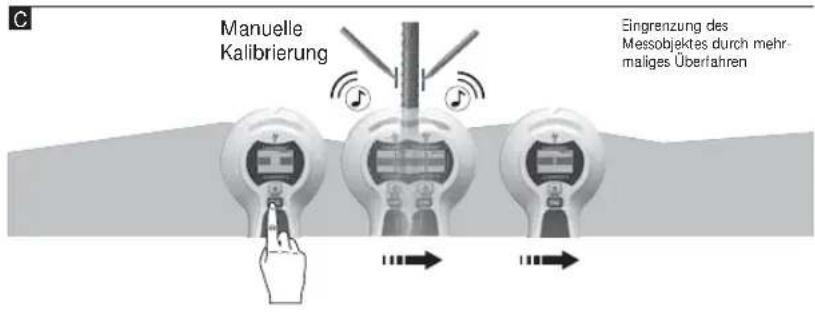

Tipp 1: Zwischen beiden Markierungen ist die Mitte des Metallogebektes. Durch die hohe Messempfindlichkeit erschinen dicke Metallogebekte breiter als in Wirklichkeit. Daher das Gerät erneut über das gefundene Messobjekt bewegen, siehe Grafik B. Das Gerät kalkriert sich hierbei automatisch. Die manuelle Kalibriierung sollte in der Naze der zuletzt gefunden Stelle erfolgen, siehe Grafik C. Diese Vorgehensweisen bei Bedarf wiederholen.

Tipp 2: Wichtig ist die Ausgangsposition: Setzen Sie das Gerät an einer Stelle auf, hinter der sich kein Metall befindet. Andernfalls wird ein Fehler angezeigt (ERROR). Fehlerbehebung: Das Gerät ein paar Zentimeter von der aktuellen Stelle weg bewegen und die Messung erneut beginnen.
Tipp 3: Bei anspruchsvollen Anwendungen, z.B. bei Rippenstahl, tasten Sie die Fläche sowohl horizontal als auch vertikal ab.
Tipp 4: Des Weiteren können flexible Boden- und Wandheizungsröhre, die eine Metallfolie enthalten und sich nahe der Oberfläche befinden, unter Umständen erkannt werden. Testen Sie diese Funktion anstellen, wo Sie den Verlauf eines Rohres kennen.
Tipp 5: Halten Sie zur Vermeidung von Störungen während des Abtastvorgangs ihre frei Hand oder sonstige Objekte mindestens 15 cm vom Gerät entfernt.
Tipp 6: Das Gerät findet nur die außere Kante von Metallkonstruktionen, die evtl. um Türen, Fenster und Ecken angebracht sind. Anschließend die andere Kante der Metallkonstruktion suchen. Schieben Sie das Gerät seitlich über die Wand. Wenn die Maximalanzeige erscheidt, haben Sie die Kante der Metallkonstruktion erreicht.
Tipp 7: Stellen Sie sicher, dass Sie tatsächlich auf ein Metallobjekt gestoßen sind. Überprüfen Sie dazu, ob andere Metallobjekte auf beiden Seiten in gleichmäßigen Abständen vorhanden sind, in der Regel 30, 40 oder 60 cm. Überprüfen Sie zusätzlich an mehreren Stellen direkt über und unter der ersten gefundenen Stelle, ob es sich um ein Metallobjekt handelt.
Tipp 8: Texturierte Decken: Die Decke muss mit einem Schutzkarton abgedeckt werden. Hier mit maximaler GeräteempfindlichkeitSuche, d.h. das Gerät in der Luft kalibrieren. Hinweis: Bei Objeken, die sich sehr tief in der Wand befinden, kann es vorkommen, dass kein voller Ausschlag angezeigt wird.

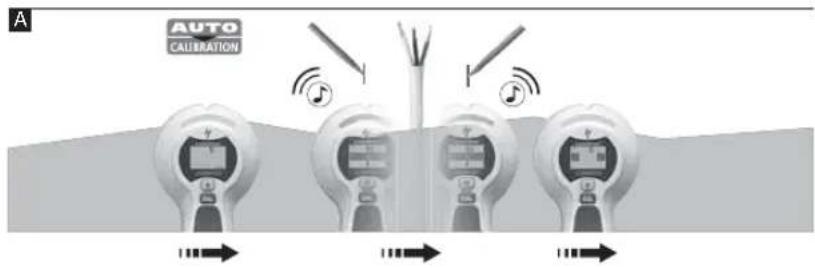

7 AC-SCAN-Messung

Lokalisieren von spannungsfuhrenden Leitungen direkt unter Putz bzw. Holzpaneelen und anderen nicht metallischen Verschalungen. Spannungsfuhrende Leitungen werden in Trockenbauwänden mit Metallständenerwerk nicht erkannt.

Wahlen Sie AC-SCAN (Taste 4).
- Sobald CAL auf CAL OK wechselt, können Sie das Gerät bewegen.
- MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.

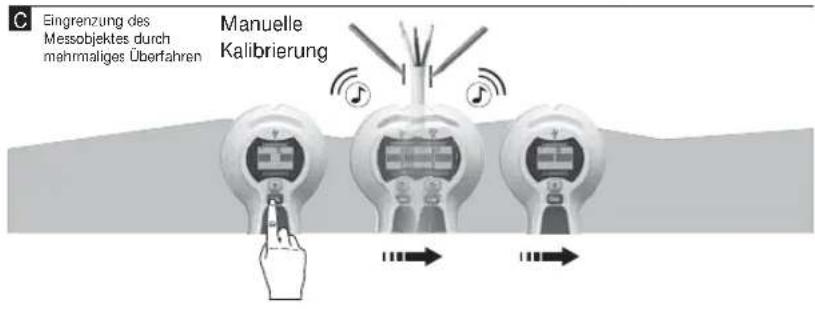

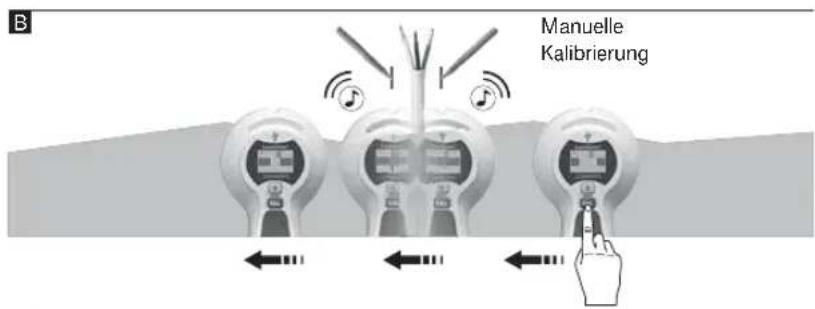

Tipp 1: Die manuelle Kalibrierung sollte in der Nane der zuletzt gefundenen Stelle erfolgen, siehe Grafik B/C. Diese Vorgehensweisen bei Bedarf wiederholen.
Tipp 2: Aufgrund von statischer Ladung konnen unter Umständen seitlich von der tatsächlichen Leitungsposition elektrische Felder entdeckt werden. Leiten Sie diese Ladung ab, indem Sie ihre frei Hand auf die Wand legen.
Tipp 3: Langsam arbeiten, da Reibung störende Ladung erzeugen kann.

Tipp 4: Wenn Sie vermuten, dass Leitungen vorhanden sind, jedoch keine gefunden werden, sind diese möglicherweise in Kabelkanänen abgeschirmt. Verwenden Sie METAL-SCAN, um Kabelkanäe aus Metall zu lokalisieren.

Tipp 5: Metall in Wänden (z.B. Metalländerwerk) übertragen elektrische Felder und erzeugen somit Störeinfüsse. In thisem Fall wechseln Sie zu METAL-SCAN, um die Leitung zu finden.

Tipp 6: Wichtig ist die Ausgangsposition: Damit die maximale Empfindlichkeit erzielt werden kann, beginnen Sie den Vorgang, indem Sie das Gerät nicht in der Höhe von stromfuhrenden Leitungen positionieren.

Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden, kann es vorkommen, dass kein voller Ausschlag angezeigt wird.

Leitungen, die tiefer als 40mm verlegt sind, werden unter Umständen nicht entdeckt.

8 METAL-SCAN: Spannungswarnung

Permanente Spannungswarnung in nicht abgeschirmten Leitungen sobald ein elektrisches Feld erkannt wird.

Schalten Sie immer die Stromversorgung aus, wenn Sie in der Nähne von spannungsführenden Leitungen arbeiten.

9 Backlight

Das Gerat verfügt über eine Hintergrundbeleuchtung.

Technische Daten
Messbereich AC 110 - 230V, 50 - 60 Hz
Arbeitstemperatur 0°C ... 40°C (32°F ... 104°F)
Lagertemperatur -20°C ... 70°C (-4°F ... 158°F)
Stromversorgung 1 x 9V Alkalizelle (Typ 6LR 61)
Abmessung (B x H x T) 85 mm x 180 mm x 38 mm
Gewicht (inkl. Batterie) 180 g
Messtiefe
Gezielte Metallortung Ferro-Scan / Non-Ferro-Scan (METAL-SCAN)	bis 7,5 cm / bis 5 cm Tiefe
Gezielte Ortung von Stromleitungen - spannungsführend (AC-SCAN)	bis 4 cm Tiefe
Ortung von Stromleitungen - nicht spannungsführend	bis 4 cm Tiefe

Technische Änderungen vorbehalten. 12.2012

EU-Bestimmungen und Entsorgung

Das Gerat erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info
