NÁVOD K OBSLUZE 080.955A Laserliner

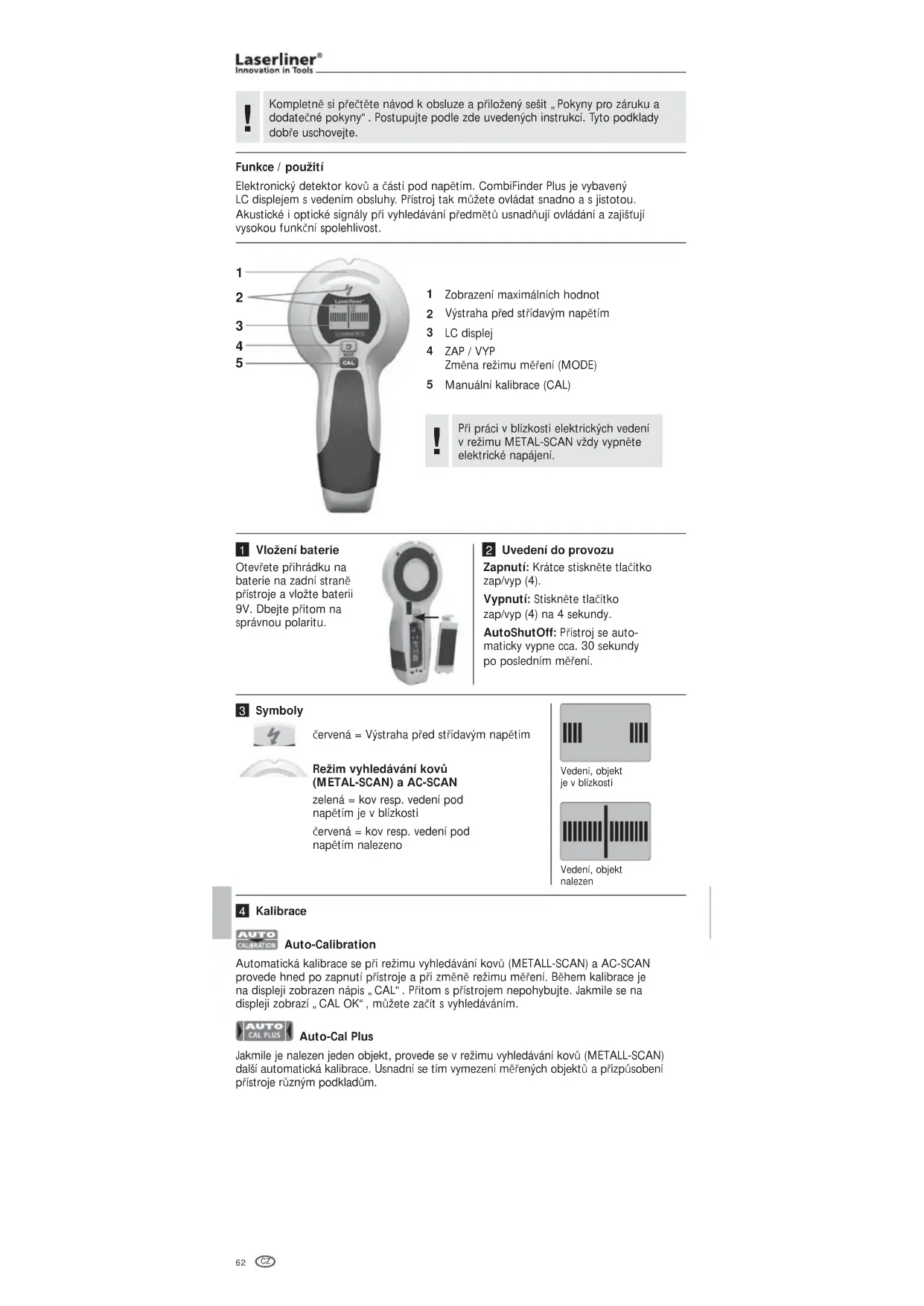

Elektronický detektor kovŶ a ňástí pod napŌtím. CombiFinder Plus je vybavený LC displejem s vedením obsluhy. PŪístroj tak mŶžete ovládat snadno a s jistotou. Akustické i optické signály pŪi vyhledávání pŪedmŌtŶ usnadŢují ovládání a zajišůují vysokou funkňní spolehlivost. Auto-Calibration Automatická kalibrace se pŪi režimu vyhledávání kovŶ (METALL-SCAN) a AC-SCAN provede hned po zapnutí pŪístroje a pŪi zmŌnŌ režimu mŌŪení. BŌhem kalibrace je na displeji zobrazen nápis „CAL“. PŪitom s pŪístrojem nepohybujte. Jakmile se na displeji zobrazí „CAL OK“, mŶžete zaňít s vyhledáváním. Auto-Cal Plus Jakmile je nalezen jeden objekt, provede se v režimu vyhledávání kovŶ (METALL-SCAN) další automatická kalibrace. Usnadní se tím vymezení mŌŪených objektŶ a pŪizpŶsobení pŪístroje rŶzným podkladŶm. Kalibrace ňervená = Výstraha pŪed stŪídavým napŌtím Režim vyhledávání kovŃ (METAL-SCAN) a AC-SCAN zelená = kov resp. vedení pod napŌtím je v blízkosti ňervená = kov resp. vedení pod napŌtím nalezeno Symboly Vedení, objekt je v blízkosti Vedení, objekt nalezen KompletnŌ si pŪeňtŌte návod k obsluze a pŪiložený sešit „Pokyny pro záruku a dodateňné pokyny“. Postupujte podle zde uvedených instrukcí. Tyto podklady dobŪe uschovejte.

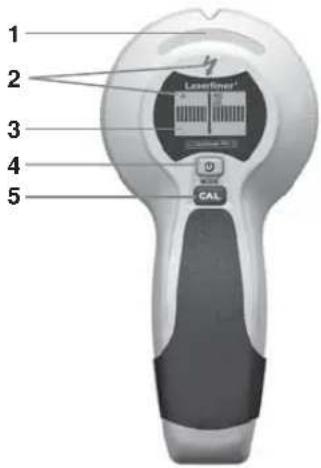

Zobrazení maximálních hodnot Výstraha pŪed stŪídavým napŌtím LC displej ZAP / VYP ZmŌna režimu mŌŪení (MODE) Manuální kalibrace (CAL) PŪi práci v blízkosti elektrických vedení v režimu METAL-SCAN vždy vypnŌte elektrické napájení.

Krátce stisknŌte tlaňítko režimu mŌŪení (4). METAL-SCAN: Vyhledávání kovŶ ve všech nekovových materiálech AC-SCAN: Lokalizace vedení pod napŌtím pŪímo pod nekovovými obloženími Volba įežimu møįení PŪi kalibraci (s výjimkou kalibrace ve vzduchu) i bŌhem celého mŌŪení musí být pŪístroj a stŌna v kontaktu. RovnŌž by na pŪístroji mŌla zŶstat ruka.

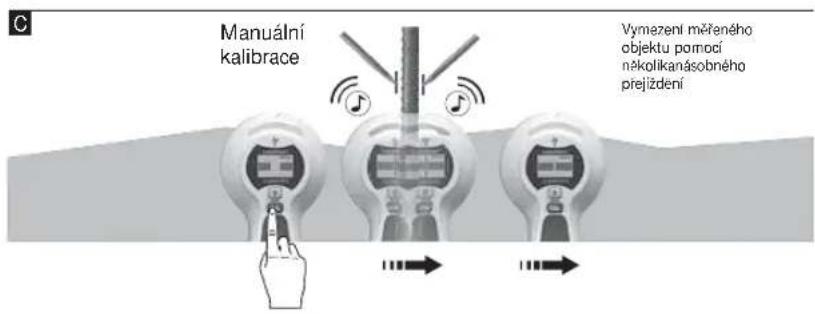

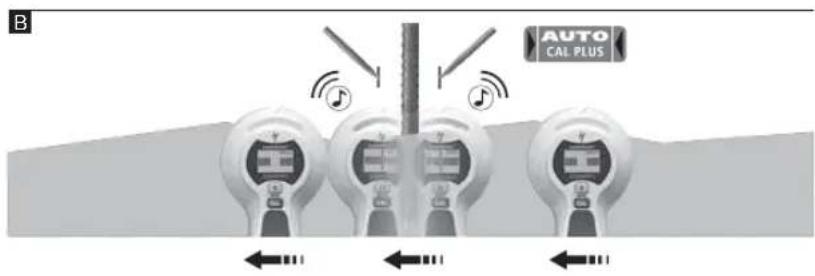

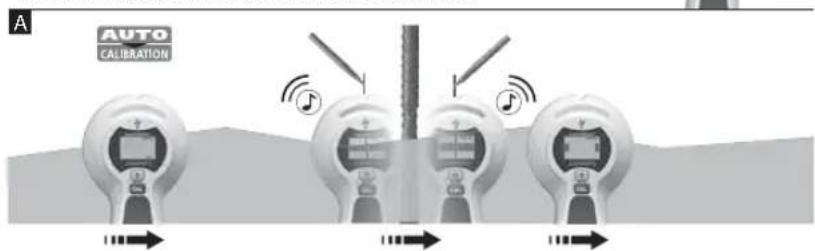

PŪístroj rozpozná kov skrytý ve všech nekovových materiálech, jako napŪ. v cihlách, v betonu, v mazaninŌ, ve dŪevu, sádrokartonu, pórobetonu, v keramických i minerálních stavebních hmotách. – Zvolte režim METAL-SCAN (tlaňítkem 4). – Jakmile se CAL zmŌní na CAL OK, mŶžete s pŪístrojem pohybovat. – MOVE: Pohybujte pŪístrojem pomalu po povrchu. Møįení METAL-SCAN Tip 1: Mezi obŌma znaňkami je stŪed kovového objektu. Díky vysoké citlivosti mŌŪení se silné kovové objekty jeví širší než ve skuteňnosti. Proto pŪístrojem znovu pohybujte pŪes nalezený mŌŪený objekt, viz obrázek B. PŪístroj se pŪitom kalibruje automaticky. Manuální kalibrace by se mŌla provést v blízkosti naposledy nalezeného místa, viz obrázek C. V pŪípadŌ potŪeby tento postup opakujte. Manuální kalibrace Stisknutím tlaňítka CAL (5) se pŪístroj kalibruje manuálnŌ. Tímto zpŶsobem lze znovu zaňít mŌŪení resp. ještŌ pŪesnŌji vymezit mŌŪené objekty. Maximální citlivosti pŪístroje se docílí, když se pŪístroj pŪi kalibraci drží ve vzduchu. Vymezení mŌŪeného objektu pomocí nŌkolikanásobného pŪejíždŌní Manuální kalibrace Manual_CombiFinder-Plus_Rev.1212.indd 63 08.01.13 11:4164

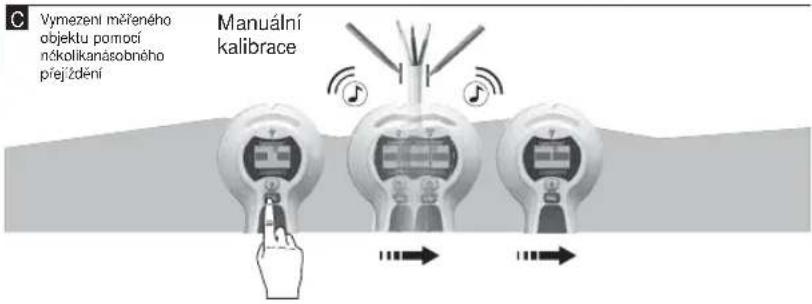

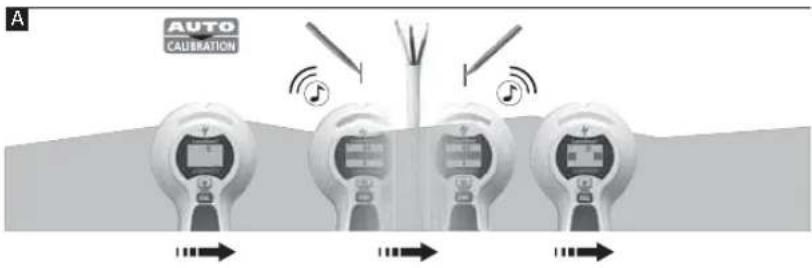

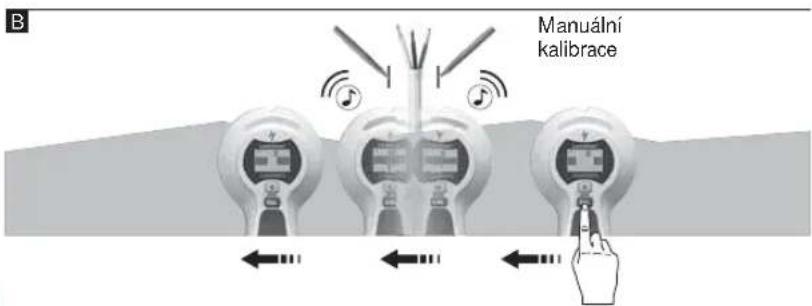

Tip 1: Manuální kalibrace by se mŌla provést v blízkosti naposledy nalezeného místa, viz obrázek B/C. V pŪípadŌ potŪeby tento postup opakujte. Tip 2: Z dŶvodu statického náboje se za urňitých okolností mohou po stranách skuteňné polohy vodiňŶ vyskytovat elektrická pole. Tento náboj odvedete tím, že položíte volnou ruku na stŌnu. Tip 3: Pracujte pomalu, protože tŪení mŶže vytváŪet rušivé náboje. Manuální kalibrace Vymezení mŌŪeného objektu pomocí nŌkolikanásobného pŪejíždŌní Manuální kalibrace Lokalizování vodiňŶ pod napŌtím pŪímo pod omítkou resp. dŪevŌnými panely a jinými nekovovými obloženími. Vodiňe pod napŌtím nebudou rozpoznány ve stŌnách stavŌných nasucho s kovovými výztuhami. – Zvolte režim AC-SCAN (tlaňítkem 4). – Jakmile se CAL zmŌní na CAL OK, mŶžete s pŪístrojem pohybovat. – MOVE: Pohybujte pŪístrojem pomalu po povrchu. Møįení AC-SCAN Tip 2: DŶležitá je výchozí poloha: UmístŌte pŪístroj na místo, za nímž se nenachází žádný kov. Jinak se zobrazí chyba (ERROR). OdstranŌní chyby: PosuŢte pŪístroj nŌkolik centimetrŶ od aktuálního místa a zaňnŌte znovu s mŌŪením. Tip 3: U nároňných použití, napŪ. u žebírkové oceli snímejte plochu jak horizontálnŌ, tak i vertikálnŌ. Tip 4: Dále se za urňitých okolností mohou detekovat ohebná potrubí podlahového a deskového topení, která obsahují kovovou fólii a nacházejí se blízko povrchu. Otestujte tuto funkci na místech, kde znáte prŶbŌh trubky. Tip 5: Aby nedošlo k poruše bŌhem odeňítání, musí být vaše volná ruka nebo jiné objekty vzdáleny minimálnŌ 15 cm od pŪístroje. Tip 6: PŪístroj najde pouze vnŌjší hranu kovových konstrukcí, které jsou pŪíp. umístŌny okolo dveŪí, oken a rohŶ. Potom vyhledejte další okraj kovové konstrukce. PosuŢte pŪístroj stranou nad stŌnu. Jakmile se objeví zobrazení maximální hodnoty, dosáhli jste okraje kovové konstrukce Tip 7: ZajistŌte, abyste skuteňnŌ narazili na kovový objekt. Zkontrolujte, jestli jsou jiné kovové objekty na obou stranách ve stejných vzdálenostech, zpravidla 30, 40 a 60 cm. Zkontrolujte dále na více místech pŪímo nad a pod prvním nalezeným místem, jestli se jedná o kovový objekt. Tip 8: Tvarované stropy: Strop musí být zakryt ochraným kartónem. Zde kalibrujte na vyhledávání pŪi maximální citlivosti, tzn. že je pŪístroj ve vzduchu. UpozornŌní: U objektŶ, které jsou pŪíliš hluboko ve stŌnŌ, se mŶže stát, že se nezobrazí plná výchylka. Manual_CombiFinder-Plus_Rev.1212.indd 64 08.01.13 11:41CombiFinder Plus

PŪístroj má osvŌtlené pozadí. Backlight Ustanovení EU a likvidace PŪístroj splŢuje všechny potŪebné normy pro volná pohyb zboží v rámci EU. Tento výrobek je elektrický pŪístroj a musí být oddŌlenŌ vytŪídŌn a zlikvidován podle evropské smŌrnice pro použité elektrické a elektronické pŪístroje. Další bezpeňnostní a dodatkové pokyny najdete na: www.laserliner.com/info Technické zmŌny vyhrazeny. 12.2012 Tip 4: Pokud se domníváte, že kabely jsou instalované, ale žádné jste nenalezli, mohou být odstínŌné v kabelových kanálech. Pro lokalizaci kovových kabelových kanálŶ použijte METAL-SCAN. Tip 5: Kov ve stŌnách (napŪ. kovové výztuhy) pŪenáší elektrická pole, a tím vytváŪí rušivé vlivy. Pro nalezení vedení v tomto pŪípadŌ pŪepnŌte na METAL-SCAN. Tip 6: DŶležitá je výchozí poloha: Pro dosažení maximální citlivosti nezaňínejte detekci s umístŌním pŪístroje do blízkosti vodiňŶ pod napŌtím. UpozornŌní: U objektŶ, které jsou pŪíliš hluboko ve stŌnŌ, se mŶže stát, že se nezobrazí plná výchylka. Permanentní výstraha pŪed napŌtím v nestínŌných kabelech pŪi detekci elektrického pole. METAL-SCAN: Výstraha pįed stįídavým napøtím Kabely, které jsou v hlubce vŌtší než 40 cm, nebudou pŪípadnŌ objeveny.

Pokud pracujete v blízkosti elektrických vedení, vypnŌte vždy napájení.

• Technické parametry Oblast mŌŪení AC 110 - 230V, 50 - 60 Hz Provozní teplota 0°C p. 40
• °C (32°F p. 104
• °F) Skladovací teplota -20°C p. 70
• °C (-4°F °F) Napájení 1 x 9V alkalická baterie (typ 6LR 61) RozmŌry (Š x V x H) 85 mm x 180 mm x 38 mm Hmotnost (vňetnŌ baterie) 180 g Hloubka møįení Cílená lokalizace kovŶ Ferro-Scan / Non-Ferro-Scan (METAL-SCAN) do hloubky 7,5 cm / 5 cm Cílená lokalizace elektrických vodiňŶ pod napŌtím (AC-SCAN) do hloubky 4 cm Lokalizace elektrických vodiňŶ bez napŌtí do hloubky 4 cm Manual_CombiFinder-Plus_Rev.1212.indd 65 08.01.13 11:4266 p. 158
