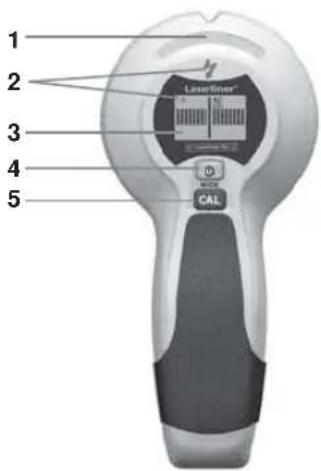

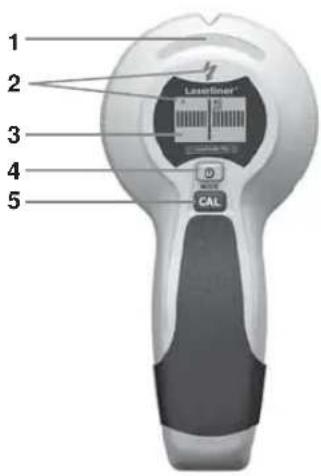

Metal ve elektrik taŭÚyan hatlar için elektronik tarama cihazÚ. CombiFinder Plus kullanÚcÚ rehberli bir LC ekrana sahiptir. Bununla cihazÚ kolay ve güvenli bir ŭekilde kullanabilirsiniz. Nesnelerin bulunmasÚ için sesli ve görsel sinyaller, kullanÚmÚ kolaylaŭtÚrmakta ve yüksek fonksiyon güvenliŒi saŒlamaktadÚrlar. Maksimum göstergesi Voltaj uyarÚsÚ LC ekran

Ölçüm modu deŒiŭtirme (MODE) Manüel kalibrasyon (CAL) Gövdenin arkasÚnda bulunan pil yuvasÚ kapaŒÚnÚ açÚnÚz ve içine bir adet 9V pil (E Blok/ PP3/6LR61) yerleŭtiriniz. DoŒru kutup yönüne dikkat ediniz. Pilin takČlmasČ CihazČn açČlmasČ: Açma/Kapama (4) tuŭuna kÚsa süre basÚnÚz. CihazČn kapatČlmasČ: Açma/Kapama (4)

ŭunu 4 saniye basÚlÚ tutunuz. AutoShutOff: Cihaz son ölçümden yakl. 30 saniye sonra otomatik olarak kapanÚr. ÇalČĵtČrma Auto-Calibration Otomatik kalibrasyon METAL- ve AC-SCAN ölçümünde cihazÚn açÚlmasÚndan hemen sonra ve de ölçüm modu deŒiŭtirildiŒinde gerçekleŭir. Kalibrasyon esnasÚnda erkranda „CAL“ yazÚsÚ belirir. Bu durumda cihazÚ hareket ettirmeyiniz. Ekranda „CAL OK“ belirdiŒinde arama iŭlemine baŭlanabilir. Auto-Cal Plus Bir obje bulunur bulunmaz METAL-SCAN ölçümünde otomatik kalibrasyon yeniden baŭlar. Bu ŭekilde ölçüm objelerinin sÚnÚrlandÚrÚlmasÚ ve cihazÚn deŒiŭik zeminlere uyarlanmasÚ kolaylaŭtÚrÚlmÚŭ olur. Kalibrasyon Bir elektrik tesisatÚna yakÚn yerde çalÚŭtÚŒÚnÚzda, METAL-SCAN modunda daima elektriŒi kesiniz.

KÚrmÚzÚ = Voltaj uyarÚsÚ METAL- ve AC-SCAN modu Yeŭil = Metal ya da elektrik tesisatÚna yakÚndÚr KÚrmÚzÚ = Metal ya da elektrik tesisatÚ bulundu Semboller Ġletken hat, obje yakÚnÚnda Ġletken hat, obje bulundu KullanÚm kÚlavuzunu ve ekte bulunan „Garanti Bilgileri ve DiŒer AçÚklamalar“ defterini lütfen tam olarak okuyunuz. Ġçinde yer alan talimatlarÚ dikkate alÚnÚz. Bu belgeleri özenle saklayÚnÚz.

Mod tuŭuna (4) kÚsa süre basÚnÚz. METAL-SCAN: Metal olmayan tüm malzemeler içinde gizlenmiŭ metalleri algÚlar. AC-SCAN: DoŒrudan metal olmayan kaplamalarÚn altÚnda elektrik tesisatÚnÚn yerinin saptanmasÚ. Ölçüm Modunun Seçilmesi Cihaz ve duvar kalibrasyon esnasÚnda (havada yapÚlan kalibrasyonlar müstesna) ve tüm ölçümler süresince temasta kalmalÚdÚr. AynÚ ŭekilde eliniz de cihazÚn üzerinde olmalÚdÚr.

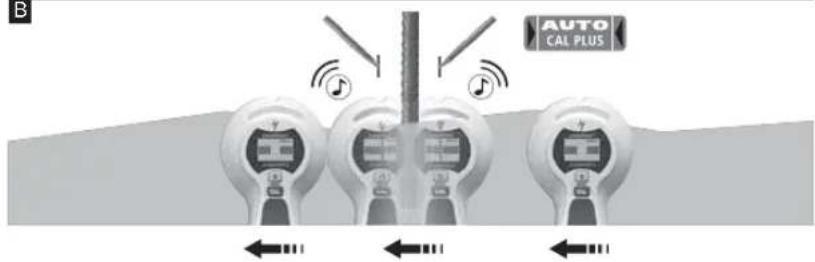

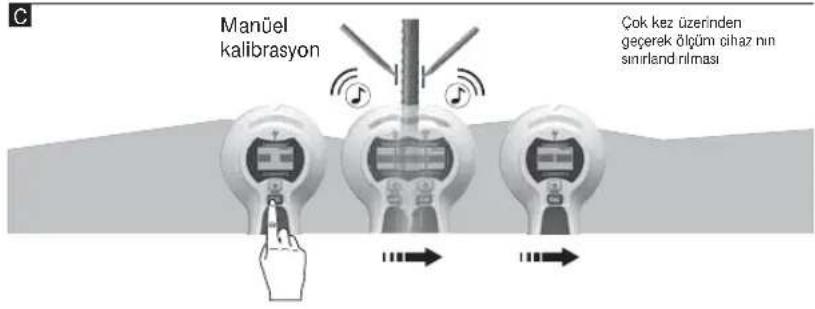

Bu cihaz, örn. taŭ, beton, sÚva, tahta, alçÚ elyaf plaka, gazbeton, sera- mik ve madeni yapÚ malzemeleri gibi metal olmayan tüm malzemeler içinde gizlenmiŭ metalleri algÚlar. – METAL-SCAN seçiniz (DüŒme 4). – CAL yazÚsÚ CAL OK olarak deŒiŭtiŒinde cihazÚ hareket ettirebilirsiniz. – MOVE: CihazÚ yüzey üstünde yavaĵ bir ŭekilde hareket ettiriniz. METAL-SCAN ölçümü Tavsiye 1: Ġki iŭaret arasÚnda metal nesnenin ortasÚ bulunur. Yüksek ölçüm hassasiyeti nedeniyle kalÚn metal nesneler gerçekte olduŒundan daha geniŭ algÚlanÚr. Bundan dolayÚ cihazÚ bulunan ölçüm objesinin üzerinden tekrar hareket ettirin, ŭekil B‘ye bakÚnÚz. Burada cihaz kendi kendini kalibre eder. Manüle kalibrasyonun en son bulunan yerin yakÚnÚnda yapÚlmasÚ gerekmektedir, ŭekil C‘ye bakÚnÚz. Bu iŭlemi gerektiŒinde tekrarlayÚnÚz. Manüel kalibrasyon CAL tu ŭuna (5) basarak, cihaz manüel kalibre edilir. Bu ŭekilde ölçümlere yeniden baŭlanabilir veya ölçüm objelerini daha kesin sÚnÚrlandÚrmak mümkündür. Kalibrasyon esnasÚnda cihazÚ havaya kaldÚrÚp tutarsanÚz maksimum cihaz hassasiyetini elde edebilirsiniz. Çok kez üzerinden geçerek ölçüm cihazÚnÚn sÚnÚrlandÚrÚlmasÚ Manüel kalibrasyon Manual_CombiFinder-Plus_Rev.1212.indd 51 08.01.13 11:3952

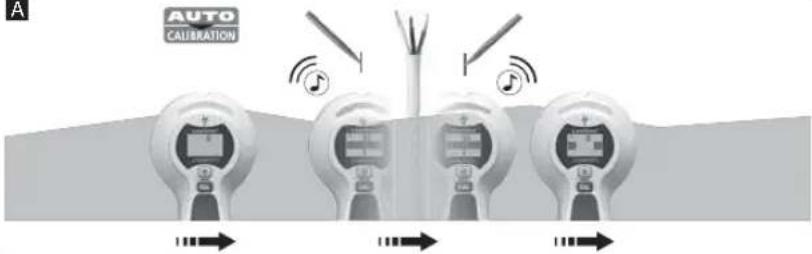

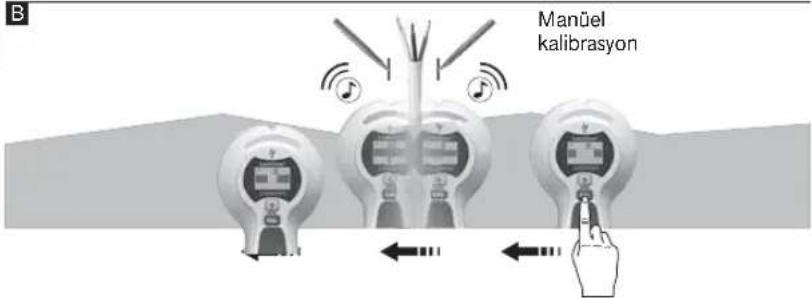

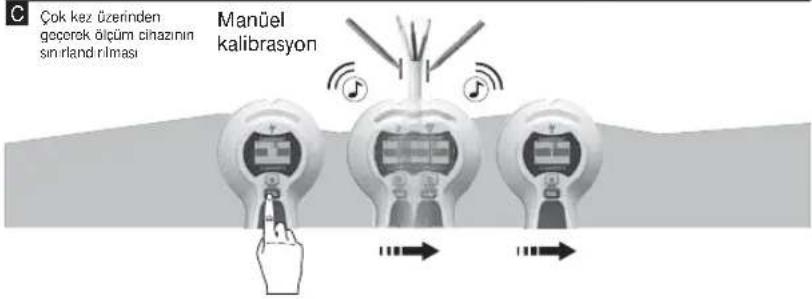

Tavsiye 1: Manüle kalibrasyonun en son bulunan yerin yakÚnÚnda yapÚlmasÚ gerekmektedir, ŭekil B/C‘ye bakÚnÚz. Bu iŭlemi gerektiŒinde tekrarlayÚnÚz. Tavsiye 2: Statik yüklenmeler nedeniyle kimi durumlarda gerçek tesisat konumunun yanlarÚnda elektriksel alanlar saptanabilir. Boŭta kalan elinizi duvar üstüne koyarak bu yüklenmeleri boŭaltÚnÚz. Tavsiye 3: Yavaŭ hareket ediniz, çünkü sürtünme parazitlere neden olabilecek yüklenmelere neden olabilir. Manüel kalibrasyon Çok kez üzerinden geçerek ölçüm cihazÚnÚn sÚnÚrlandÚrÚlmasÚ Manüel kalibrasyon DoŒrudan sÚva veya ahŭap paneller ve diŒer metal olmayan kaplamalarÚn altÚnda elektrik tesisatÚnÚn yerinin saptanmasÚ. Ġçinde metal profiller bulunan kuru yapÚ duvarlarÚndaki elektrik tesisatlarÚ algÚlanmaz. – AC-SCAN seçiniz (DüŒme 4). – CAL yazÚsÚ CAL OK olarak deŒiŭtiŒinde cihazÚ hareket ettirebilirsiniz. – MOVE: CihazÚ yüzey üstünde yavaĵ bir ŭekilde hareket ettiriniz. AC-SCAN ölçümü Tavsiye 2: BaŭlangÚç pozisyonu önemlidir: CihazÚ arkasÚnda metal bulunmayan bir yere yerleŭtiriniz. Aksi takdirde bir hata gösterilir (ERROR). Hata giderme: CihazÚ o an bulunulan yerden birkaç santimetre öteye hareket ettiriniz ve ölçümü yeniden baŭlatÚnÚz. Tavsiye 3: Zorlu uygulamalarda, örn. nervürlü çelikte, yüzeyi hem yatay hem de dikey olarak tarayÚnÚz. Tavsiye 4: Bunun dÚŭÚnda, metal folyoya sahip ve yüzeye yakÚn bir yerde bulunan esnek yerden ve duvardan ÚsÚtma sistemlerinin borularÚ da kimi durumlarda algÚlanabilmektedir. Borunun ne yönde gittiŒini bildiŒiniz noktalarda bu fonksiyonu test ediniz. Tavsiye 5: Tarama iŭlemi sÚrasÚnda parazitlerin meydana gelmesini önlemek için boŭta kalan elinizi veya baŭka nesneleri cihazdan en az 15 cm uzakta tutunuz. Tavsiye 6: Cihaz, kapÚ, pencere ve köŭelerin etrafÚnda bulunabilecek metal konstrüksiyonlarÚn yalnÚzca dÚŭ kenarlarÚnÚ saptar. ArdÚndan metal konstrüksiyonun diŒer kenarÚnÚ arayÚnÚz. CihazÚ yandan duvar üstünde hareket ettiriniz. Maksimum göstergeye ulaŭÚldÚŒÚnda metal konstrüksiyonun kenarÚna ulaŭmÚŭsÚnÚz demektir. Tavsiye 7: Gerçekten de bir metal nesneyi bulup bulmadÚŒÚnÚzÚ kontrol ediniz. Bunun için her iki tarafta eŭit mesafelerde (kural olarak 30, 40 veya 60 cm) baŭka metal nesnelerin olup olmadÚŒÚnÚ kontrol ediniz. AyrÚca ilk bulunan noktanÚn doŒrudan üstünde veya alt Únda bir metal nesnenin olup olmadÚŒÚnÚ birden fazla yerden kontrol ediniz. Tavsiye 8: AlçÚpan kabartmalÚ tavanlar: TavanÚn bir koruyucu karton ile örtülmesi gerekmektedir. Burada maksimum cihaz hassasiyeti ile arama yapÚnÚz; bunun için cihazÚ havada kalibre ediniz. UyarÚ: DuvarÚn çok fazla derininde olan objelerde ibre tam olarak sonuç vermeyebilir. Manual_CombiFinder-Plus_Rev.1212.indd 52 08.01.13 11:39CombiFinder Plus

CihazÚn arka fon ÚŭÚklandÚrmasÚ bulunur. Backlight AB Düzenlemeleri ve AtČk ArČtma Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartlarÚn istemlerini yerine getirmektedir. Bu ürün elektrikli bir cihaz olup Avrupa BirliŒi‘nin AtÚk Elektrik ve Elektronik Eŭyalar Direktifi uyarÚnca ayrÚ olarak toplanmalÚ ve bertaraf edilmelidir. DiŒer emniyet uyarÚlarÚ ve ek direkti× er için: www.laserliner.com/info Teknik deŒiŭiklik yapma hakkÚ saklÚdÚr. 12.2012 Tavsiye 4: Var odluŒunu tahmin ettiŒiniz halde tesisatÚ bulamadÚŒÚnÚzda, bunlar muhtemelen kablo kanallarÚ içinde yalÚtÚlmÚŭtÚr. Kablo kanallarÚnÚ metalden ayrÚŭtÚrmak için METAL-SCAN seçeneŒini kullanÚnÚz. Tavsiye 5: Duvarlar içindeki metaller (örn. metal profilli duvarlarda) elektriksel alanlarÚ iletir ve bu nedenle parazitlere neden olur. Böyle bir durumda tesisatÚ saptamak için METAL-SCAN seçeneŒini çalÚŭtÚrÚnÚz. Tavsiye 6: BaŭlangÚç pozisyonu önemlidir: Maksimum hassasiyetin elde edilebilmesi için iŭleme, cihazÚ elektrik ileten tesisata yakÚn bir yere koymayarak baŭlayÚnÚz. UyarÚ: DuvarÚn çok fazla derininde olan objelerde ibre tam olarak sonuç vermeyebilir. DevamlÚ olarak izole olmayan hatlarda bir elektriksel alan saptandÚŒÚ anda voltaj uyarÚsÚ verir. METAL-SCAN: Voltaj uyarČsČ Kimi durumlarda 40 mm‘den daha derinde döŭenmiŭ hatlar algÚlanamayabilir.

Bir elektrik tesisatÚna yakÚn yerde çalÚŭtÚŒÚnÚzda daima elektriŒi kesiniz.
