Marka	Laserliner
Model	CombiFinder Plus
Ürün Tipi	Elektronik metal ve gerilim altındaki hat dedektörü
Boyutlar (U x Y x D)	85 mm x 180 mm x 38 mm
Ağırlık (pil dahil)	180 g
Güç Kaynağı	1 adet 9V alkalin pil (tip 6LR61)
Ölçüm Modları	METAL-SCAN (metaller) ve AC-SCAN (gerilim altındaki hatlar)
Demirli metal algılama derinliği	7,5 cm'ye kadar
Demirsiz metal algılama derinliği	5 cm'ye kadar
Gerilim altındaki kabloların algılama derinliği	4 cm'ye kadar
Algılanabilir AC gerilim aralığı	110 - 230 V, 50 - 60 Hz
Ekran	Arkadan aydınlatmalı LCD ekran
Kalibrasyon	Otomatik (Auto-Cal, Auto-Cal Plus) ve manuel (CAL tuşu)
Uyarı	Sesli uyarı ve LED (kırmızı/yeşil) algılama için
Güvenlik	Gerilim altındaki hatların yakınında çalışırken elektrik beslemesini kesin
Bakım ve Temizlik	Kuru bir bezle temizleyin. Kuru ve temiz bir yerde saklayın.
Yedek Parçalar	Değiştirilebilir 9V pil. Başka parça belirtilmemiştir.
Onarılabilirlik	Herhangi bir onarım için Laserliner satış sonrası servisi ile iletişime geçin.
Çalışma Sıcaklığı	0°C ila 40°C (32°F ila 104°F)
Depolama Sıcaklığı	-20°C ila 70°C (-4°F ila 158°F)
Otomatik Kapanma	Son ölçümden yaklaşık 30 saniye sonra
Garanti	"Ek ve Garanti ile İlgili Notlar" kitapçığına bakın
Uygunluk	AB standartlarına, WEEE direktifine uygundur
Üretici	Laserliner

Sık sorulan sorular - CombiFinder Plus Laserliner

Cihaz nasıl açılır ve kapatılır?

Açmak için Açma/Kapama düğmesine (4) kısa süre basın. Kapatmak için düğmeyi yaklaşık 4 saniye basılı tutun.

Hangi ölçüm modları mevcuttur?

İki mod: Metaller (demirli ve demirsiz) algılamak için METAL-SCAN ve gerilim altındaki hatları bulmak için AC-SCAN.

Cihaz nasıl kalibre edilir?

Otomatik kalibrasyon, cihaz açıldığında ve mod değiştirildiğinde ('CAL' gösterir) gerçekleşir. Manuel kalibrasyon, CAL düğmesine (5) basarak mümkündür. Kalibrasyon sırasında cihazı sabit tutun.

Metal için maksimum algılama derinliği nedir?

Demirli metaller: 7,5 cm'ye kadar. Demirsiz metaller: 5 cm'ye kadar.

Gerilim altındaki kabloları algılayabilir miyim?

Evet, AC-SCAN modunda, 4 cm derinliğe kadar gerilim altındaki kabloları algılayabilirsiniz. Cihaz, 110 ila 230 V arası alternatif elektrik alanlarını algılar.

Cihaz 'ERROR' gösterirse ne yapmalıyım?

Hata, kalibrasyon sırasında cihazın bir metal üzerinde olduğunu gösterir. Cihazı birkaç santimetre hareket ettirin ve ölçümü tekrar yapın.

Cihazın otomatik kapanma özelliği var mı?

Evet, cihaz pil tasarrufu için son ölçümden yaklaşık 30 saniye sonra otomatik olarak kapanır.

Cihaz nasıl temizlenir?

Cihazı kuru bir bezle temizleyin. Aşındırıcı temizleyiciler veya solventler kullanmayın. Kuru bir yerde saklayın.

Hangi pil kullanılmalı?

9V alkalin pil (tip 6LR61) kullanın. Arkadaki bölmeye takarken polariteye dikkat edin.

Gerilim altındaki bir hattı algılayamazsam ne yapmalıyım?

Hattın metal bir kılıfla korunmadığından emin olun. Kılıfı bulmak için METAL-SCAN modunu deneyin. Statik yükleri boşaltmak için boş elinizi duvara koyun ve yavaşça çalışın.

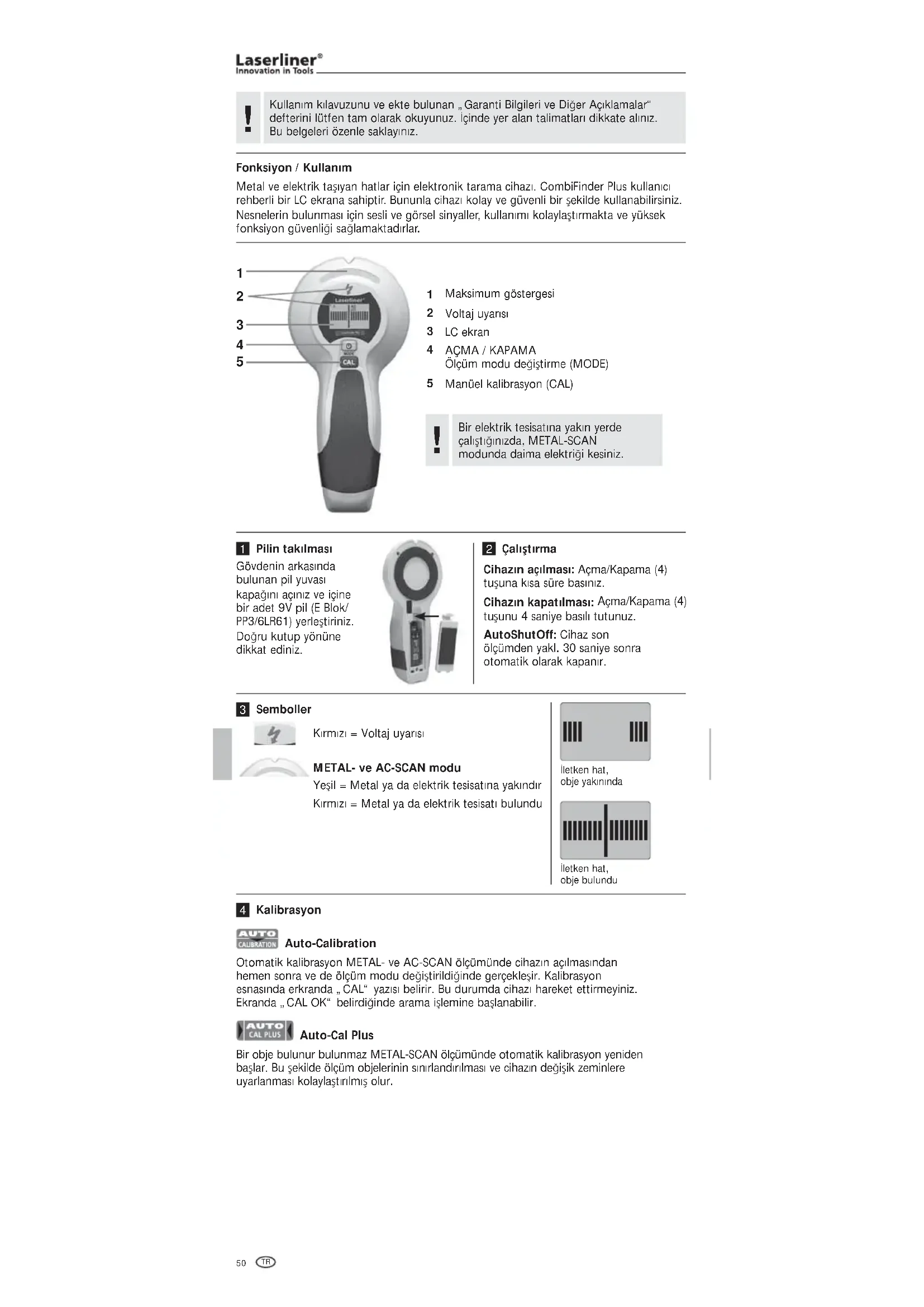

KULLANIM KILAVUZU CombiFinder Plus Laserliner

Kullanım kılavuzunu ve ekte bulunan „Garanti Bilgileri ve Diğer Açıklamalar“ defterini lütfen tam olarak okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belgeleri özenle saklayınız.

Fonksiyon / Kullanım

Metal ve elektrik taşıyan hatlar için elektronik tarama cihazı. CombiFinder Plus kullanıcı rehberli bir LC ekrana sahiptir. Bununla cihazı kolay ve güvenli bir şekilde kullanabilirsiniz. Nesnelerin bulunması için sesli ve görsel sinyaller, kullanımı kolaylaştırmakta ve yüksek fonksiyon güvenliği sağlamaktadırlar.

1
2
3
4
5

1 Maksimum göstergesi
2 Voltaj uyarısı
3 LC ekran
4 AÇMA / KAPAMA Ölçüm modu değiştirme (MODE)
5 Manüel kalibrasyon (CAL)

Bir elektrik tesisatına yakın yerde çalıştığınızda, METAL-SCAN modunda daima elektriği kesiniz.

1

Pilin takılması

Gövdenin arkasında bulunan pil yuvası kapağını açınız ve içine bir adet 9V pil (E Blok/PP3/6LR61) yerleştiriniz. Doğru kutup yönüne dikkat ediniz.

2

Çalıştırma

Cihazın açılması: Açma/Kapama (4) tuşuna kısa süre basınız. Cihazın kapatılması: Açma/Kapama (4) tusunu 4 saniye basılı tutunuz.

AutoShutOff: Cihaz son ölçümden yakl. 30 saniye sonra otomatik olarak kapanır.

3

Semboller

Kirmizi = Voltaj uyarısı

METAL- ve AC-SCAN modu

Yeşil = Metal ya da elektrik tesisatına yakındır Kırmızı = Metal ya da elektrik tesisatı bulundu

iletken hat, obje yakınında

lletken hat, obje bulundu

4

Kalibrasyon

Auto-Calibration

Otomatik kalibrasyon METAL- ve AC-SCAN ölçümünde cihazın açılmasından hemen sonra ve de ölçüm modu değiştirildiğinde gerçekleşir. Kalibrasyon esnasında erkranda „CAL“ yazısı belirir. Bu durumda cihazı hareket ettirmeyiniz. Ekranda „CAL OK“ belirdiğinde arama işlemine başlanabilir.

Auto-Cal Plus

Bir obje bulunur bulunmaz METAL-SCAN ölçümünde otomatik kalibrasyon yeniden başlar. Bu şekilde ölçüm objelerinin sınırlandırılması ve cihazın değişik zeminlere uyarlanması kolaylaştırılmış olur.

Manüel kalibrasyon

CAL tuşuna (5) basarak, cihaz manüel kalibre edilir. Bu şekilde ölçümlere yeniden başlanabilir veya ölçüm objelerini daha kesin sınırlandırmak mümkündür.

Kalibrasyon esnasında cihazı havaya kaldırıp tutarsanız maksimum cihaz hassasiyetini elde edebilirsiniz.

Cihaz ve duvar kalibrasyon esnasında (havada yapılan kalibrasyonlar müstesna) ve tüm ölçümler süresince temasta kalmalıdır. Aynı şekilde eliniz de cihazın üzerinde olmalıdır.

5 Ölçüm Modunun Seçilmesi

Mod tuşuna (4) kısa süre basıniz.

METAL-SCAN: Metal olmayan tüm malzemeler içinde gizlenmiş metalleri algılar.

AC-SCAN: Doğrudan metal olmayan kaplamaların altında elektrik tesisatının yerinin saptanması.

Bu cihaz, örn. taş, beton, siva, tahta, alçı elyaf plaka, gazbeton, seramik ve madeni yapı malzemeleri gibi metal olmayan tüm malzemeler içinde gizlenmiş metalleri algılar.

• METAL-SCAN seçiniz (Düğme 4).
• CAL yazısı CAL OK olarak değiştiğinde cihazı hareket ettirebilirsiniz.
• MOVE: Cihazı yüzey üstünde yavaş bir şekilde hareket ettiriniz.

A

B

C

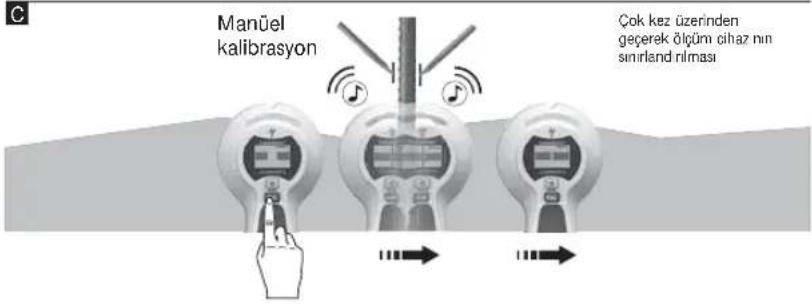

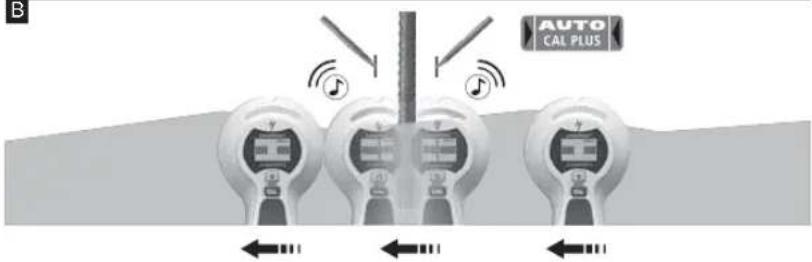

Tavsiye 1: İki işaret arasında metal nesnenin ortası bulunur. Yüksek ölçüm hassasiyeti nedeniyle kalın metal nesneler gerçekte olduğundan daha geniş algılanır. Bundan dolayı cihazı bulunan ölçüm objesinin üzerinden tekrar hareket ettirin, şekil B'ye bakınız. Burada cihaz kendi kendini kalibre eder. Manüle kalibrasyonun en son bulunan yerin yakınında yapılması gerekmektedir, şekil C'ye bakınız. Bu işlemi gerektiğiinde tekrarlayınız.

Tavsiye 2: Başlangıç pozisyonu önemlidir: Cihazı arkasında metal bulunmayan bir yere yerleştiriniz. Aksi takdirde bir hata gösterilir (ERROR). Hata giderme: Cihazı o an bulunulan yerden birkaç santimetre öteye hareket ettiriniz ve ölçümü yeniden başlatınız.

Tavsiye 3: Zorlu uygulamalarda, örn. nervürlü çelikte, yüzeyi hem yatay hem de dikey olarak tarayınız.

Tavsiye 4: Bunun dışında, metal folyoya sahip ve yüzeye yakın bir yerde bulunan esnek yerden ve duvardan ısıtma sistemlerinin boruları da kimi durumlarda algılanabilmektedir. Borunun ne yönde gittiğini bildiğiniz noktalarda bu fonksiyonu test ediniz.

Tavsiye 5: Tarama işlemi sırasında parazitlerin meydana gelmesini önlemek için boşta kalan elinizi veya başka nesneleri cihazdan en az 15 cm uzakta tutunuz.

Tavsiye 6: Cihaz, kapı, pencere ve köşelerin etrafında bulunabilecek metal konstrüksiyonların yalnızca dış kenarlarını saptar. Ardından metal konstrüksiyonun diğer kenarını arayınız. Cihazı yandan duvar üstünde hareket ettiriniz. Maksimum göstergeye ulaşıldığında metal konstrüksiyonun kenarına ulaşmışınız demektir.

Tavsiye 7: Gerçekten de bir metal nesneyi bulup bulmadığınızı kontrol ediniz. Bunun için her iki tarafta eşit mesafelerde (kural olarak 30, 40 veya 60 cm) başka metal nesnelerin olup olmadığını kontrol ediniz. Ayrıca ilk bulunan noktanın doğrudan üstünde veya altında bir metal nesnenin olup olmadığını birden fazla yerden kontrol ediniz.

Tavsiye 8: Alçıpan kabartmalı tavanlar: Tavanın bir koruyucu karton ile örtülmesi gerekmektedir. Burada maksimum cihaz hassasiyeti ile arama yapınız; bunun için cihazı havada kalibre ediniz.

Uyarı: Duvarın çok fazla derininde olan objelerde ibre tam olarak sonuç vermeyebilir.

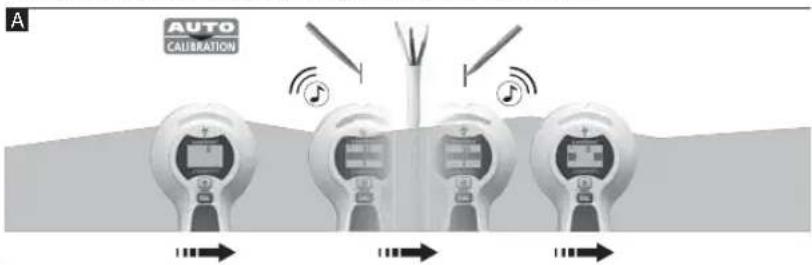

7 AC-SCAN ölçümu

Doğrudan sıva veya ahşap paneller ve diğer metal olmayan kaplamaların altında elektrik tesisatının yerinin saptanması. İçinde metal profiller bulunan kuru yapı duvarlarındaki elektrik tesisatları algılanmaz.

- AC-SCAN seçiniz (Düğme 4).

- CAL yazısı CAL OK olarak değiştiğinde cihazı hareket ettirebilirsiniz.

- MOVE: Cihazı yüzey üstünde yavaş bir şekilde hareket ettiriniz.

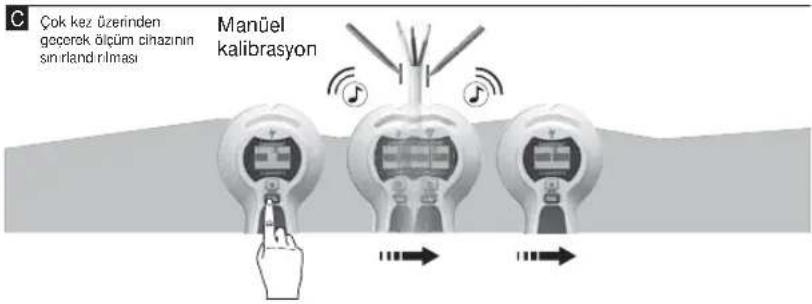

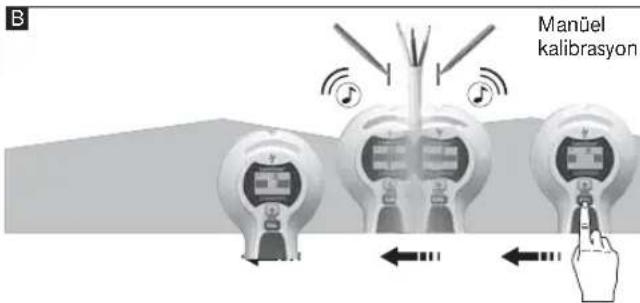

Tavsiye 1: Manüle kalibrasyonun en son bulunan yerin yakınında yapılması gerekmektedir, şekil B/C'ye bakınız. Bu işlemi gerektiğinde tekrarlayınız.

Tavsiye 2: Statik yüklenmeler nedeniyle kimi durumlarda gerçek tesisat konumunun yanlarında elektriksel alanlar saptanabilir. Boşta kalan elinizi duvar üstüne koyarak bu yüklenmeleri boşaltınız.

Tavsiye 3: Yavaş hareket ediniz, çünkü sürtünme parazitlere neden olabilecek yüklenmelere neden olabilir.

Tavsiye 4: Var odluğunu tahmin ettiğiniz halde tesisatı bulamadığınızda, bunlar muhtemelen kablo kanalları içinde yalıtılmıştır. Kablo kanallarını metalden ayrıştırmak için METAL-SCAN seçeneğini kullanınız.

Tavsiye 5: Duvarlar içindeki metaller (örn. metal profilli duvarlarda) elektriksel alanları iletir ve bu nedenle parazitlere neden olur. Böyle bir durumda tesisatı saptamak için METAL-SCAN seçeneğini çalıştırınız.

Tavsiye 6: Başlangıç pozisyonu önemlidir: Maksimum hassasiyetin elde edilebilmesi için işleme, cihazı elektrik ileten tesisata yakın bir yere koymayarak başlayınız.

Uyarı: Duvarın çok fazla derininde olan objelerde ibre tam olarak sonuç vermeyebilir.

Kimi durumlarda 40 mm'den daha derinde döşenmiş hatlar algılanamayabilir.

8 METAL-SCAN: Voltaj uyarısı

Devamlı olarak izole olmayan hatlarda bir elektriksel alan saptandığı anda voltaj uyarısı verir.

Bir elektrik tesisatına yakın yerde çalıştığınızda daima elektriği kesiniz.

9 Backlight

Cihazın arka fon ışıklandırması bulunur.

Teknik Özellikler

Ölçüm aralığı AC 110 - 230V, 50 - 60 Hz
Çalışma ısisı	0^ ... 40^ ( 32^ ... 104^ )
Depolama ısisı	-20^ ... 70^ ( -4^ ... 158^ )
Elektrik beslemesi 1 x 9V alkalik pil (Tip 6LR 61)
Ebatlar (G x Y x D) 85 mm x 180 mm x 38 mm
Ağırlığı (batarya dahil)	180 g
Ölçüm derinliği
Hedefli i metal taramaFerro-Scan / Non-Ferro-Scan(METAL-SCAN)	7,5 cm / 5 cm derinliğe kadar
Voltaj taşıyan elektrik kablolarının hedefli taranması (AC-SCAN)	4 cm derinliğe kadar
Voltaj taşımayan elektrik kablolarının yerlerinin belirlenmesi	4 cm derinliğe kadar

Teknik değişiklik yapma hakkı saklıdır. 12.2012

AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için: www.laserliner.com/info
