CombiFinder Plus - Rilevatore Laserliner - Manuale utente e istruzioni gratuiti

Marca	Laserliner
Modello	CombiFinder Plus
Tipo di prodotto	Rilevatore elettronico di metalli e linee sotto tensione
Dimensioni (L x A x P)	85 mm x 180 mm x 38 mm
Peso (batteria inclusa)	180 g
Alimentazione	1 batteria alcalina 9V (tipo 6LR61)
Modalità di misura	METAL-SCAN (metalli) e AC-SCAN (linee sotto tensione)
Profondità di rilevamento metalli ferrosi	fino a 7,5 cm
Profondità di rilevamento metalli non ferrosi	fino a 5 cm
Profondità di rilevamento cavi sotto tensione	fino a 4 cm
Intervallo di tensione CA rilevabile	110 - 230 V, 50 - 60 Hz
Display	Schermo LCD con retroilluminazione
Calibrazione	Automatica (Auto-Cal, Auto-Cal Plus) e manuale (tasto CAL)
Segnalatore	Segnale acustico e LED (rosso/verde) per rilevamento
Sicurezza	Interrompere l'alimentazione elettrica durante i lavori in prossimità di linee sotto tensione
Manutenzione e pulizia	Pulire con un panno asciutto. Conservare in un luogo asciutto e pulito.
Pezzi di ricambio	Batteria 9V sostituibile. Nessun altro pezzo specificato.
Riparabilità	Contattare il servizio post-vendita Laserliner per qualsiasi riparazione.
Temperatura di funzionamento	0°C a 40°C (32°F a 104°F)
Temperatura di stoccaggio	-20°C a 70°C (-4°F a 158°F)
Spegnimento automatico	Circa 30 secondi dopo l'ultima misurazione
Garanzia	Consultare il libretto "Note aggiuntive e sulla garanzia"
Conformità	Conforme alle norme UE, direttiva RAEE
Produttore	Laserliner

Domande frequenti - CombiFinder Plus Laserliner

Come accendere e spegnere l'apparecchio?

Per accendere, premere brevemente il tasto Accensione/Spegnimento (4). Per spegnere, tenere premuto il tasto per circa 4 secondi.

Quali modalità di misura sono disponibili?

Due modalità: METAL-SCAN per rilevare metalli (ferrosi e non ferrosi) e AC-SCAN per localizzare linee sotto tensione.

Come calibrare l'apparecchio?

La calibrazione automatica avviene all'accensione e al cambio di modalità (viene visualizzato 'CAL'). È possibile una calibrazione manuale premendo il tasto CAL (5). Tenere lo strumento fermo durante la calibrazione.

Qual è la profondità massima di rilevamento per il metallo?

Per metalli ferrosi: fino a 7,5 cm. Per metalli non ferrosi: fino a 5 cm.

Posso rilevare cavi sotto tensione?

Sì, in modalità AC-SCAN, è possibile rilevare cavi sotto tensione fino a 4 cm di profondità. L'apparecchio rileva campi elettrici alternati da 110 a 230 V.

Cosa fare se l'apparecchio visualizza 'ERROR'?

L'errore indica che l'apparecchio è posizionato su un metallo durante la calibrazione. Spostare lo strumento di qualche centimetro e ripetere la misurazione.

L'apparecchio ha uno spegnimento automatico?

Sì, l'apparecchio si spegne automaticamente dopo circa 30 secondi dall'ultima misurazione per risparmiare la batteria.

Come pulire l'apparecchio?

Pulire l'apparecchio con un panno asciutto. Non utilizzare detergenti abrasivi o solventi. Riporre in un luogo asciutto.

Quale batteria utilizzare?

Utilizzare una batteria alcalina 9V (tipo 6LR61). Assicurarsi di rispettare la polarità durante l'installazione nel vano posteriore.

Cosa fare se non riesco a rilevare una linea sotto tensione?

Assicurarsi che la linea non sia protetta da una guaina metallica. Provare la modalità METAL-SCAN per localizzare la guaina. Appoggiare la mano libera sulla parete per scaricare le cariche statiche e lavorare lentamente.

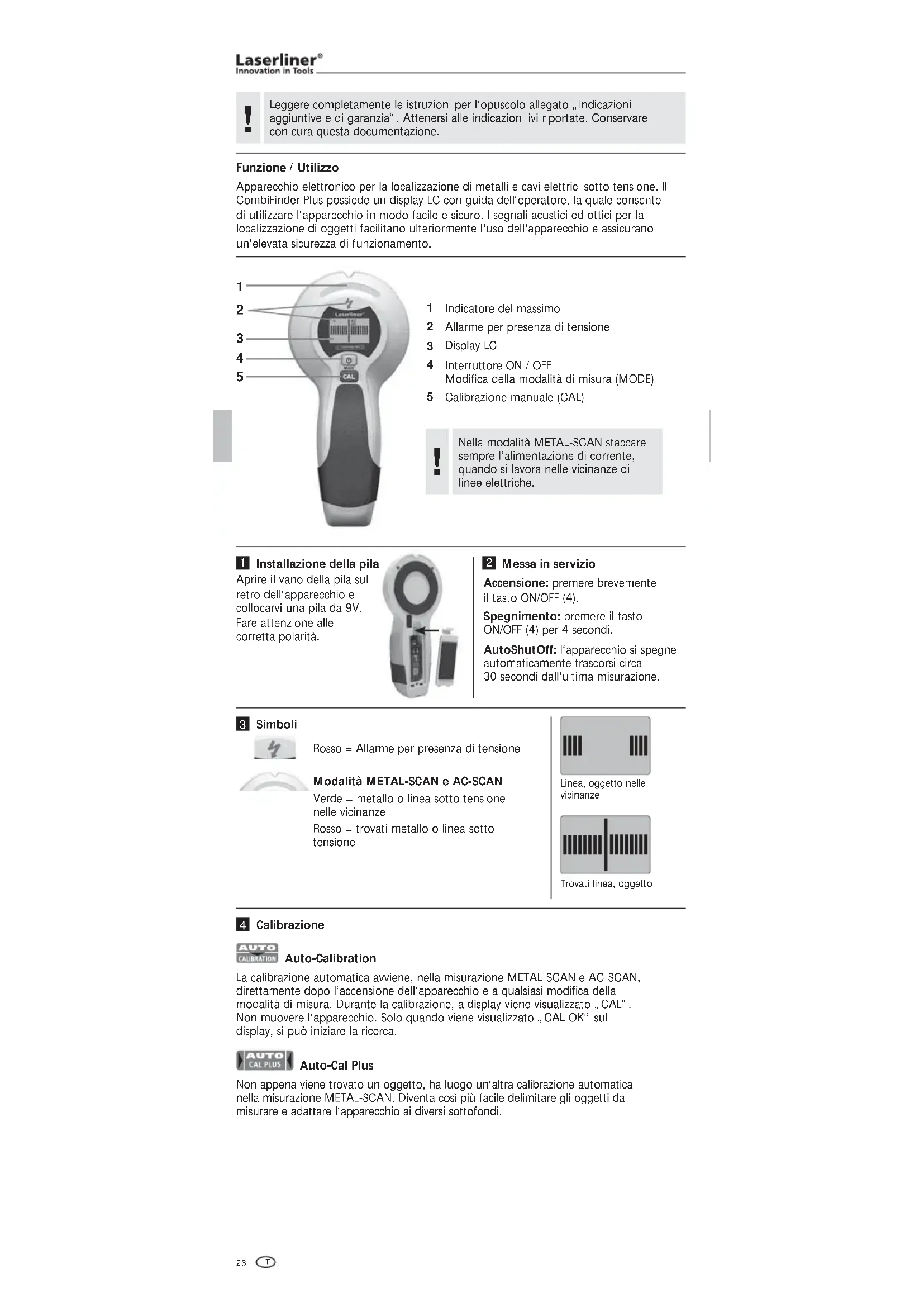

MANUALE UTENTE CombiFinder Plus Laserliner

Leggere completamente le istruzioni per l'opuscolo allegato „Indicazioni aggiuntive e di garanzia“. Attenersi alle indicazioni ivi riportate. Conservare con cura questa documentazione.

Funzione / Utilizzo

Apparecchio elettronico per la localizzazione di metalli e cavi elettrici sotto tensione. Il CombiFinder Plus possiede un display LC con guida dell'operatore, la quale consente di utilizzare l'apparecchio in modo facile e sicuro. I segnali acustici ed ottici per la localizzazione di oggetti facilitano ulteriormente l'uso dell'apparecchio e assicurano un'elevata sicurezza di funzionamento.

1
2
3
4
5

1 Indicatore del massimo
2 Allarme per presenza di tensione
3 Display LC
4 Interruttore ON / OFF Modifica della modalità di misura (MODE)
5 Calibrazione manuale (CAL)

Nella modalità METAL-SCAN staccare sempre l'alimentazione di corrente, quando si lavora nelle vicinanze di linee elettriche.

1 Installazione della pila

Aprire il vano della pila sul retro dell'apparecchio e collocarvi una pila da 9V. Fare attenzione alle corretta polarità.

2 Messa in servizio

Accensione: premere brevemente il tasto ON/OFF (4).

Spegnimento: premere il tasto ON/OFF (4) per 4 secondi.

AutoShutOff: l'apparecchio si spegne automaticamente trascorsi circa 30 secondi dall'ultima misurazione.

3 Simboli

Rosso = Allarme per presenza di tensione

Modalità METAL-SCAN e AC-SCAN

Verde = metallo o linea sotto tensione nelle vicinanze

Rosso = trovati metallo o linea sotto tensione

Linea, oggetto nelle vicinanze

Trovati linea, oggetto

4 Calibrazione

Auto-Calibration

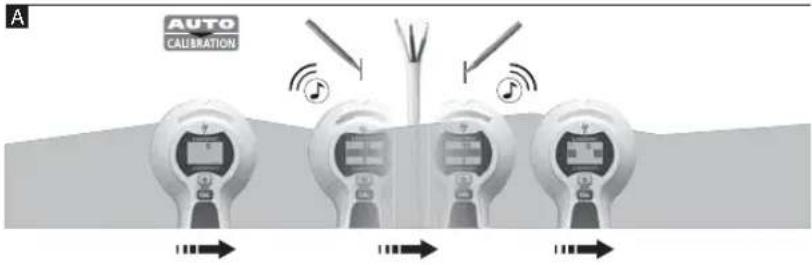

La calibrazione automatica avviene, nella misurazione METAL-SCAN e AC-SCAN, direttamente dopo l'accensione dell'apparecchio e a qualsiasi modifica della modalità di misura. Durante la calibrazione, a display viene visualizzato „CAL“. Non muovere l'apparecchio. Solo quando viene visualizzato „CAL OK“ sul display, si può iniziare la ricerca.

Auto-Cal Plus

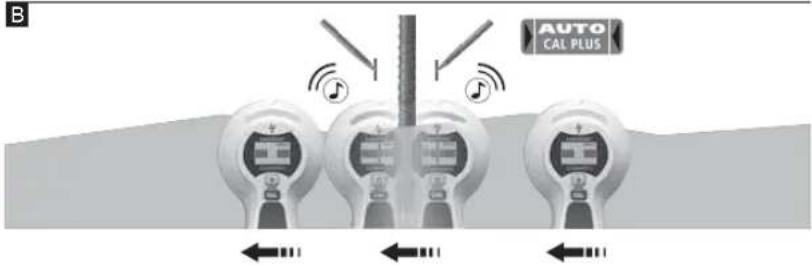

Non appena viene trovato un oggetto, ha luogo un'altra calibrazione automatica nella misurazione METAL-SCAN. Diventa così più facile delimitare gli oggetti da misurare e adattare l'apparecchio ai diversi sottofondi.

Calibrazione manuale

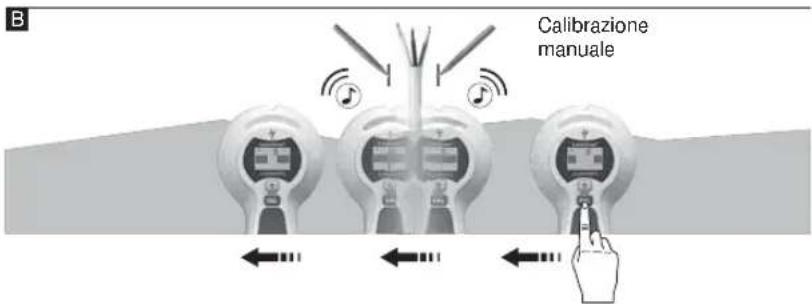

Premendo il tasto CAL (5) l'apparecchio viene calibrato manualmente. Si possono così iniziare di nuovo le misurazioni o delimitare ulteriormente gli oggetti da misurare.

Tenendo l'apparecchio sospeso in aria durante la calibrazione, si ottiene la sua sensibilità massima.

L'apparecchio e la parete devono essere a contatto durante la calibrazione (eccetto durante la calibrazione in aria) e durante tutte le misurazioni. Anche la mano non deve lasciare l'apparecchio.

5 Selezionare la modalità di misura

Premere brevemente il tasto Modalità (4).

METAL-SCAN: Rilevamento di metallo in tutti i materiali non metallici

AC-SCAN: Localizzazione di linee sotto tensione direttamente sotto rivestimenti non metallici

l'apparecchio riconosce la presenza di metallo non in vista in tutti i materiali non metallici, ad esempio pietra, calcestruzzo, solette, legno, pannelli di cartongesso, calcestruzzo poroso, materiali da costruzione ceramici e minerali.

- Selezionare METAL-SCAN (tasto 4).

- Non appena CAL passa a CAL OK, potete muovere l'apparecchio.

- MOVE: spostare l'apparecchio lentamente sulla superficie della parete.

A

B

Suggerimento 1: Il centro dell'oggetto metallico si trova all'interno delle due marcature. A causa dell'alta sensibilità di misura, spessi oggetti metallici possono apparire più spessi di quanto lo siano in realtà. Muovere di nuovo l'apparecchio sull'oggetto da misurare trovato, vedi grafico B. L'apparecchio si calibra automaticamente. La calibrazione manuale deve avvenire nelle vicinanze del luogo trovato per ultimo, si veda il grafico C. Ripetere, se necessario, questo procedimento.

Suggerimento 2: Importante è la posizione iniziale: collocare l'apparecchio su un punto dietro il quale non si trovano oggetti metallici. In caso contrario viene segnalato un errore (ERROR). Correzione dell'errore: allontanare l'apparecchio di qualche centimetro dal punto in cui si trova e ripetere la misura.

Suggerimento 3: Per applicazioni più complicate, ad esempio in caso di tondini spiralati, eseguire la scansione della superficie in direzione sia orizzontale sia verticale.

Suggerimento 4: A determinate condizioni l'apparecchio riconosce anche la presenza di tubi flessibili di riscaldamento a pavimento o a parete contenenti o avvolti in una lamina metallica e che si trovano vicino alla superficie. Provare questa funzione su tutti i punti in cui si conosce a priori l'andamento di un tubo.

Suggerimento 5: per evitare anomalie durante il lavoro, tenere la mano libera o altri oggetti ad almeno 15 cm di distanza dall'apparecchio.

Suggerimento 6: l'apparecchio trova solo lo spigolo esterno delle costruzioni metalliche che sono eventualmente montate su porte, finestre ed angoli. Cercare quindi l'altro spigolo della costruzione metallica. Spostare l'apparecchio lateralmente sulla parete. Quando si accende l'indicatore di Massimo, significa che si è raggiunto lo spigolo della costruzione metallica.

Suggerimento 7: verificare di aver individuato effettivamente un oggetto metallico controllando se altri oggetti metallici sono presenti su entrambi i lati a distanze regolari, di solito a 30, 40 o 60 cm, e verificare su più punti direttamente sopra e sotto il primo punto individuato se si tratta effettivamente di un oggetto metallico.

Suggerimento 8: Soffitti di tessuto: il soffitto deve essere coperto con cartone per proteggerlo. Cercare in questo punto con la massima sensibilità dell'apparecchio, cioè calibrandolo in aria.

Nota: con gli oggetti che si trovano in profondità nella parete, potrebbe non venire indicata la completa escursione.

7 Misura AC-SCAN

Localizzazione di cavi sotto tensione elettrica incassati nell'intonaco o sotto pannelli di legno ed altri rivestimenti non metallici. I cavi sotto tensione in pareti murate a secco con infissi di metallo non vengono riconosciuti.

- Selezionare AC-SCAN (tasto 4).

- Non appena CAL passa a CAL OK, potete muovere l'apparecchio.

- MOVE: spostare l'apparecchio lentamente sulla superficie della parete.

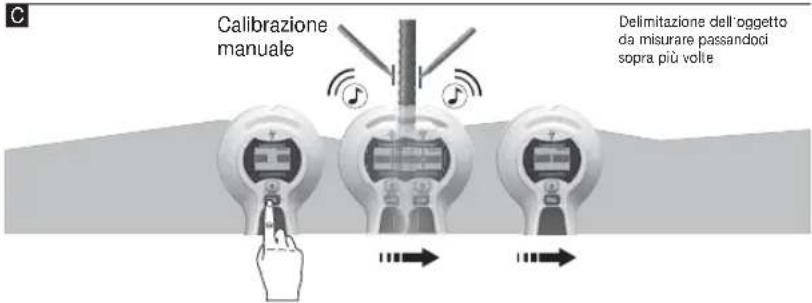

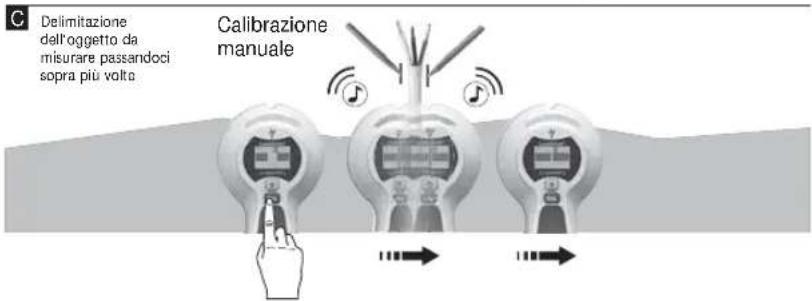

Suggerimento 1: La calibrazione manuale deve avvenire nelle vicinanze del luogo trovato per ultimo, si veda il grafico B/C. Ripetere, se necessario, questo procedimento.

Suggerimento 2: La presenza di cariche elettrostatiche può portare al riconoscimento della presenza di un campo elettrico spostato lateralmente dalla sua posizione reale. Scaricare le cariche elettrostatiche portando la mano libera a contatto con la parete.

Suggerimento 3: Operare lentamente, in quanto l'attrito può generare cariche elettriche di disturbo.

Suggerimento 4: Se si presume la presenza di cavi elettrici ma non se ne individua nessuno, essi sono probabilmente installati in canaline e quindi schermati. Per localizzare canaline di metallo utilizzare METAL-SCAN.

Suggerimento 5: Il metallo all'interno della parete (ad esempio infissi metallici) inducono campi elettrici generando disturbi. In questo caso commutare su METAL-SCAN per individuare il cavo.

Suggerimento 6: Importante è la posizione iniziale: per ottenere la massima sensibilità, iniziare collocando l'apparecchio lontano da cavi in cui circola corrente.

Nota: con gli oggetti che si trovano in profondità nella parete, potrebbe non venire indicata la completa escursione.

È possibile che i cavi distanti dalla superficie più di 4 cm non vengano riconosciuti.

8 METAL-SCAN: Allarme per presenza di tensione

Allarme costante per presenza di tensione in cavi non schermati al riconoscimento di un campo elettrico.

I cavi sotto tensione in pareti murate a secco con infissi di metallo non vengono riconosciuti.

9 Backlight

L'apparecchio dispone di retroilluminazione.

Dati tecnici

Campo di misura AC 110 - 230V, 50 - 60 Hz
Temperatura d'esercizio 0°C ... 40°C (32°F ... 104°F)
Temperatura di stoccaggio -20°C ... 70°C (-4°F ... 158°F)
Alimentazione elettrica 1 pila alcalina da 9V (tipo 6LR 61)
Dimensioni (L x A x P) 85 mm x 180 mm x 38 mm
Peso (con pila) 180 g
Profondità di misura
Localizzazione mirata di metallo Ferro-Scan / Non-Ferro-Scan (METAL-SCAN)	fi no a una profonditàdi 7,5 cm / 5 cm
Localizzazione mirata di linee elettriche – sotto tensione (AC-SCAN)	fi no a una profondità di 4 cm
Localizzazione di linee elettriche – non sotto tensione	fi no a una profondità di 4 cm

Con riserva di modifi che tecniche. 12.2012

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza: www.laserliner.com/info
