CombiFinder Plus - Detektor Laserliner - Gratis bruksanvisning och manual

Märke	Laserliner
Modell	CombiFinder Plus
Produkttyp	Elektronisk detektor för metall och spänningsförande ledningar
Mått (L x H x D)	85 mm x 180 mm x 38 mm
Vikt (batteri inkluderat)	180 g
Strömförsörjning	1 alkaliskt batteri 9V (typ 6LR61)
Mätlägen	METAL-SCAN (metaller) och AC-SCAN (spänningsförande ledningar)
Detekteringsdjup för järnmetaller	upp till 7,5 cm
Detekteringsdjup för icke-järnmetaller	upp till 5 cm
Detekteringsdjup för spänningsförande kablar	upp till 4 cm
Detekterbar AC-spänningsområde	110 - 230 V, 50 - 60 Hz
Display	LCD-skärm med bakgrundsbelysning
Kalibrering	Automatisk (Auto-Cal, Auto-Cal Plus) och manuell (knapp CAL)
Varningssignal	Ljudsignal och LED (röd/grön) för detektering
Säkerhet	Stäng av strömmen vid arbete nära spänningsförande ledningar
Underhåll och rengöring	Rengör med en torr trasa. Förvara på en torr och ren plats.
Reservdelar	Utbytbart 9V-batteri. Inga andra specificerade delar.
Reparerbarhet	Kontakta Laserliners kundtjänst för reparation.
Driftstemperatur	0°C till 40°C (32°F till 104°F)
Förvaringstemperatur	-20°C till 70°C (-4°F till 158°F)
Automatisk avstängning	Cirka 30 sekunder efter senaste mätning
Garanti	Se broschyren "Ytterligare anmärkningar och garanti"
Överensstämmelse	Överensstämmer med EU-standarder, WEEE-direktivet
Tillverkare	Laserliner

Vanliga frågor - CombiFinder Plus Laserliner

Hur sätter man på och stänger av enheten?

För att sätta på, tryck kort på På/Av-knappen (4). För att stänga av, håll knappen intryckt i cirka 4 sekunder.

Vilka mätlägen finns tillgängliga?

Två lägen: METAL-SCAN för att detektera metaller (järn och icke-järn) och AC-SCAN för att lokalisera spänningsförande ledningar.

Hur kalibrerar man enheten?

Automatisk kalibrering sker vid påslagning och vid byte av läge (visar 'CAL'). Manuell kalibrering är möjlig genom att trycka på CAL-knappen (5). Håll instrumentet stilla under kalibreringen.

Vad är maximalt detekteringsdjup för metall?

För järnmetaller: upp till 7,5 cm. För icke-järnmetaller: upp till 5 cm.

Kan jag detektera spänningsförande kablar?

Ja, i AC-SCAN-läget kan du detektera spänningsförande kablar upp till 4 cm djup. Enheten detekterar växelfält på 110 till 230 V.

Vad gör jag om enheten visar 'ERROR'?

Felet indikerar att enheten placerats över metall under kalibrering. Flytta instrumentet några centimeter och börja om mätningen.

Har enheten automatisk avstängning?

Ja, enheten stängs automatiskt av 30 sekunder efter senaste mätning för att spara batteriet.

Hur rengör jag enheten?

Rengör enheten med en torr trasa. Använd inte slipande rengöringsmedel eller lösningsmedel. Förvara på en torr plats.

Vilket batteri ska jag använda?

Använd ett alkaliskt 9V-batteri (typ 6LR61). Se till att polariteten är rätt vid installation i facket på baksidan.

Vad gör jag om jag inte kan detektera en spänningsförande ledning?

Se till att ledningen inte är skyddad av en metallmantel. Prova läget METAL-SCAN för att lokalisera manteln. Placera din fria hand på väggen för att avleda statiska laddningar och arbeta långsamt.

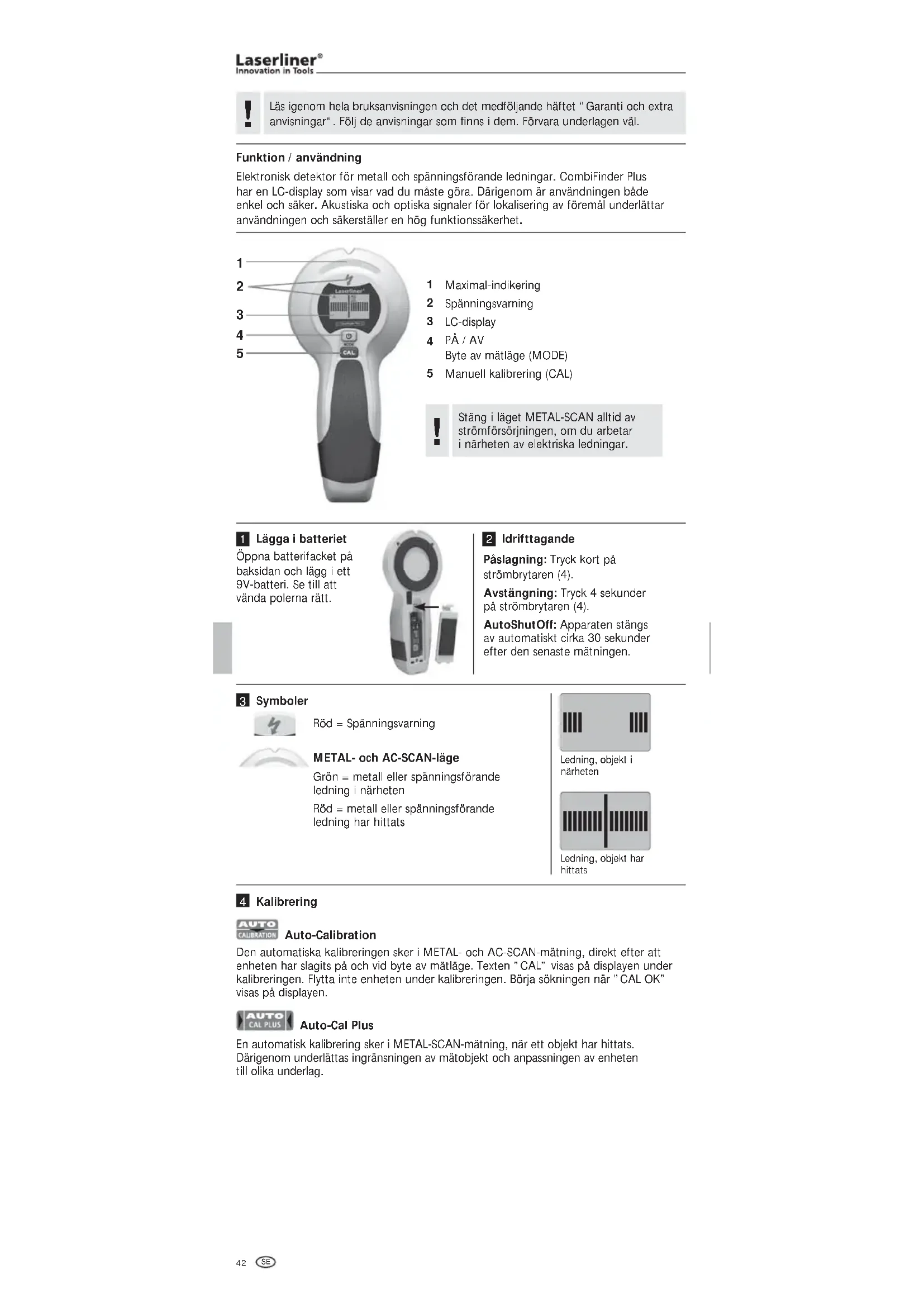

BRUKSANVISNING CombiFinder Plus Laserliner

Tryk kortvarigt på Modus-knappen (4).

Läs igenom hela bruksanvisningen och det medföljande häftet "Garanti och extra anvisningar". Följ de anvisningar som finns i dem. Förvara underlagen väl.

Funktion / användning

Elektronisk detektor för metall och spänningsförande ledningar. CombiFinder Plus har en LC-display som visar vad du måste göra. Därigenom är användningen både enkel och säker. Akustiska och optiska signaler för lokalisering av föremål underlättar användningen och säkerställer en hög funktionssäkerhet.

1

2
3
4
5

1 Maximal-indikering
2 Spänningsvarning
3 LC-display
4 PÄ / AV

Byte av mätläge (MODE)

5 Manuell kalibrering (CAL)

Stäng i läget METAL-SCAN alltid av strömförsörjningen, om du arbetar i närheten av elektriska ledningar.

1 Lägga i batteriet

Öppna batterifacket på baksidan och lägg i ett 9V-batteri. Se till att vända polerna rätt.

2 ldrifttagande

Påslagning: Tryck kort på strömbrytaren (4).

Avstängning: Tryck 4 sekunder på strömbrytaren (4).

AutoShutOff: Apparaten stängs av automatiskt cirka 30 sekunder efter den senaste mätningen.

3 Symboler

Röd = Spänningsvarning

METAL- och AC-SCAN-läge

Grön = metall eller spänningsförande ledning i närheten

Röd = metall eller spänningsförande ledning har hittats

Ledning, objekt i närheten

Ledning. objekt har hittats

4 Kalibrering

Auto-Calibration

Den automatiska kalibreringen sker i METAL- och AC-SCAN-mätning, direkt efter att enheten har slagits på och vid byte av mätläge. Texten "CAL" visas på displayen under kalibreringen. Flytta inte enheten under kalibreringen. Börja sökningen när "CAL OK" visas på displayen.

Auto-Cal Plus

En automatisk kalibrering sker i METAL-SCAN-mätning, när ett objekt har hittats. Därigenom underlättas ingränsningen av mätobjekt och anpassningen av enheten till olika underlag.

Manuell kalibrering

Vid ett tryck på CAL-knappen (5) sker en manuell kalibrering. På det sättet kan en mätning startas om alternativt kan mätobjekt ingränsas ännu noggrannare.

Enheten när sin maximala känslighet, när den hålls i luften under kalibreringen.

Enheten och väggen måste vara i kontakt med varandra under kalibreringen (undantag vid kalibrering utomhus) och hela mätningen. Dessutom ska handen vara kvar på enheten.

5 Val av mätläge

Tryck kort på Läge-knappen (4).

AC-SCAN: Lokalisering av spänningsförande ledningar direkt under ickemetalliska ytor

Med hjälp av denna apparat kan du lokalisera metallföremål i alla byggmaterial som inte är av metall, som t ex sten, betong, massagolv, trä, gipsfiberplattor, gasbetong samt keramiska och mineraliska byggmaterial.

- Välj METAL-SCAN (knapp 4).

- När "CAL" växlat över till "CAL OK", kan du flytta enheten.

- MOVE: Flytta apparaten sakta steg för steg över hela ytan.

A

B

C

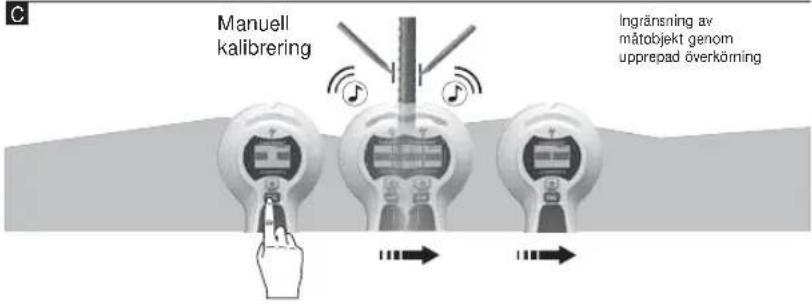

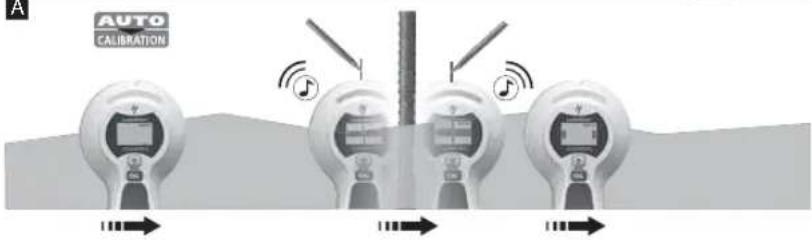

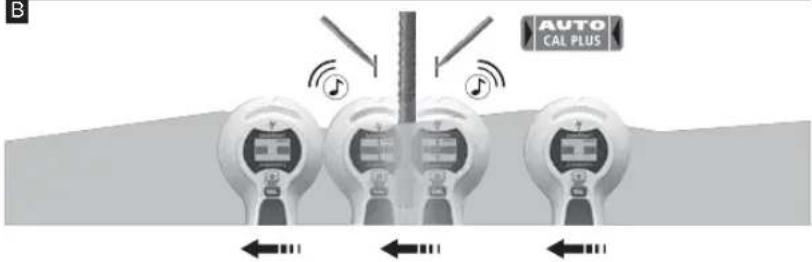

Tips 1: Metallföremålet befinner sig i mitten mellan de båda markeringarna. På grund av den höga mätkänsligheten verkar metallföremål ofta vara bredare än de är i verkligheten. Flytta sedan enheten igen över det hittade mätobjektet, se grafiken B. Enheten kalibreras då automatiskt. Den manuella kalibreringen ska ske i närheten av det senast hittade stället, se grafiken C. Upprepa tillvägagångssättet vid behov.

Tips 2: Beakta utgångspositionen: Placera apparaten först på ett ställe där du är säker på att det inte finns något metallföremål. Annars visas ett felmeddelande (ERROR). Om ERROR visas: Flytta apparaten ett par centimeter från det aktuella stället och börja på nytt med lokaliseringen.

Tips 3: Vid lite mer anspråksfulla material, som t ex ribbstål, rekommenderas att avkänna ytan på horisontellt och vertikalt.

Tips 4: Dessutom kan apparaten delvis även lokalisera flexibla värmerör i golv och väggar som innehåller en metallfolie och som befinner sig nära ytan. Testa denna funktion på ställen där du vet att det går ett rör.

Tips 5: För att undvika störningar är det viktigt att du under avkänningen håller din andra hand och andra objekt minst 15 cm bort från apparaten.

Tips 6: Apparaten finner bara den yttersta kanten av de metallkonstruktioner som eventuellt finns runt dörrar och fönster samt vid hörn. Sök sedan den andra kanten på metallkonstruktionen. Skjut apparaten i sidled över väggen. När maxvärdet visas är kanten på metallkonstruktionen nädd.

Tips 7: Kontrollera att du verkligen har stött på ett metallobjekt genom att kontrollera om det finns andra metallobjekt i ett jämnt avständ till höger och vänster. Oftast är regelavständet 30, 40 eller 60 cm. Kontrollera dessutom på flera andra ställen direkt ovanför eller nedanför det första funna stället att det verkligen är fråga om ett metallobjekt.

Tips 8: Texturerade tak: Sådana tak måste du skydda med en skyddskartong. Sök här med maximal känslighet på apparaten, det vill säga kalibrera apparaten i luften.

Anvisning: På objekt som finns väldigt djupt in i en vägg kan det hånda att det inte visas fullt utslag.

7 AC-SCAN-mätning

För att lokalisera elledningar och -kablar som befinner sig direkt under putsade ytor, träpaneler och andra byggmaterial som inte är av metall. I väggar med en bärkonstruktion av metall lokalisera elledningar resp -kablar däremot inte.

• Välj AC-SCAN (knapp 4).
• När "CAL" växlat över till "CAL OK", kan du flytta enheten.
• MOVE: Flytta apparaten sakta steg för steg över hela ytan.

A

B

C

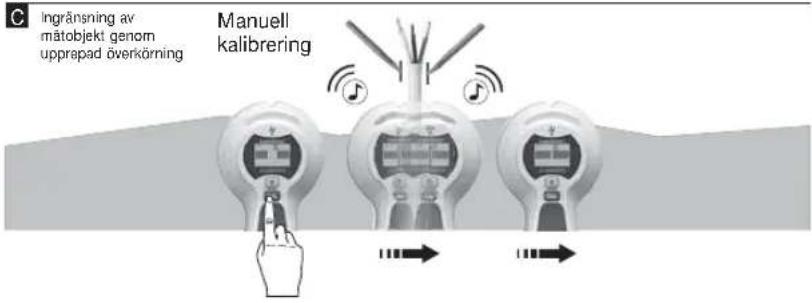

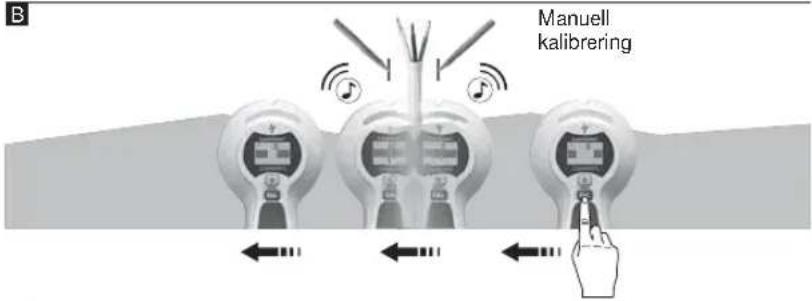

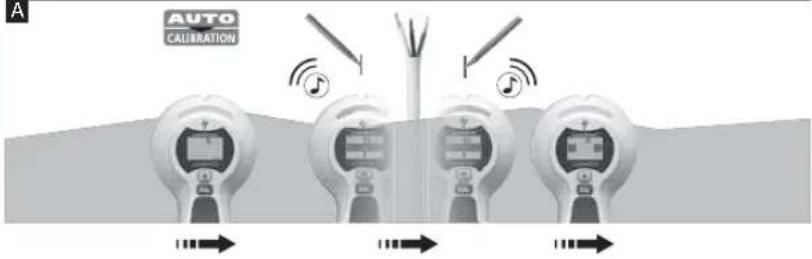

Tips 1: Den manuella kalibreringen ska ske i närheten av det senast hittade stället, se grafiken B/C. Upprepa tillvägagångssättet vid behov.
Tips 2: På grund av statisk uppladdning kan det hända att elektriska fält även lokaliseras bredvid elledningen. Avled denna uppladdning genom att placera din fria hand på väggen.
Tips 3: Arbeta dig långsamt fram, eftersom friktion kan alstra en störande laddning.

Tips 4: Om du förmodar att det finns en ledning på att visst ställe men inte har hittat den, så befinner den sig förmodligen i en kabelkanal. Använd i detta fall METAL-SCAN för att lokalisera kabelkanaler av metall.

Tips 5: Metallföremål i väggar (t ex en bärkonstruktion av metall) överför elektriska fält och alstrar en störning. I detta fall måste du välja METAL-SCAN för att hitta ledningen.

Tips 6: Beakta utgångspositionen: För att få en maximal känslighet är det viktigt att börja med lokaliseringen på ett ställe där du vet att det inte finns någon elledning.

Anvisning: På objekt som finns väldigt djupt in i en vägg kan det hånda att det inte visas fullt utslag.

Ledningar som ligger djupare än 40 mm upptäcks eventuellt inte.

8 METAL-SCAN: Spänningsvarning

Permanent spänningsvarning för ej skärmade ledningar så fort som ett elektriskt fält lokaliseras.

Fränkoppla därför alltid strömförsörjningen om du arbetar i närheten av elektriska ledningar.

9 Backlight

Apparaten har försetts med bakgrundsbelysning.

Tekniska data
Mätområde AC 110 - 230V, 50 - 60 Hz
Arbetstemperatur 0°C ... 40°C (32°F ... 104°F)
Förvaringstemperatur -20°C ... 70°C (-4°F ... 158°F)
Strömförsörjning 1 x 9V alkalibatteri (typ 6LR 61)
Mått (B x H x D) 85 mm x 180 mm x 38 mm
Vikt (inklusive batteri) 180 g
Mätdjup
Riktad metallokalisering Ferro-Scan / Non-Ferro-Scan (METAL-SCAN)	till 7,5 cm / 5 cm djup
Riktad lokalisering av elledningar – spänningsförande (AC-SCAN)	till 4 cm djup
Lokalisering av elledningar – inte spänningsförande	till 4 cm djup

Tekniska ändringar förbehålls. 12.2012

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det euro-peiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: www.laserliner.com/info

Slå på: Trykk raskt på på/av-tasten (4).

Slå av: Hold på/av-tasten (4) inne i 4 sekunder.

Trykk raskt på modustasten (4).
