| Marque | Laserliner |
| Modèle | CombiFinder Plus |
| Type de produit | Détecteur électronique de métaux et de lignes sous tension |
| Dimensions (L x H x P) | 85 mm x 180 mm x 38 mm |
| Poids (pile incluse) | 180 g |
| Alimentation | 1 pile alcaline 9V (type 6LR61) |
| Modes de mesure | METAL-SCAN (métaux) et AC-SCAN (lignes sous tension) |
| Profondeur de détection métaux ferreux | jusqu'à 7,5 cm |
| Profondeur de détection métaux non ferreux | jusqu'à 5 cm |
| Profondeur de détection câbles sous tension | jusqu'à 4 cm |
| Plage de tension AC détectable | 110 - 230 V, 50 - 60 Hz |
| Affichage | Écran LCD avec rétroéclairage |
| Calibrage | Automatique (Auto-Cal, Auto-Cal Plus) et manuel (touche CAL) |
| Avertisseur | Signal sonore et LED (rouge/vert) pour détection |
| Sécurité | Couper l'alimentation électrique lors des travaux à proximité de lignes sous tension |
| Entretien et nettoyage | Nettoyer avec un chiffon sec. Stocker dans un endroit sec et propre. |
| Pièces détachées | Pile 9V remplaçable. Aucune autre pièce spécifiée. |
| Réparabilité | Contacter le service après-vente Laserliner pour toute réparation. |
| Température de fonctionnement | 0°C à 40°C (32°F à 104°F) |
| Température de stockage | -20°C à 70°C (-4°F à 158°F) |
| Arrêt automatique | Environ 30 secondes après la dernière mesure |
| Garantie | Consulter le carnet « Remarques supplémentaires et concernant la garantie » |
| Conformité | Conforme aux normes UE, directive DEEE |
| Fabricant | Laserliner |
FOIRE AUX QUESTIONS - CombiFinder Plus Laserliner
Questions des utilisateurs sur CombiFinder Plus Laserliner
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice CombiFinder Plus - Laserliner et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CombiFinder Plus de la marque Laserliner.

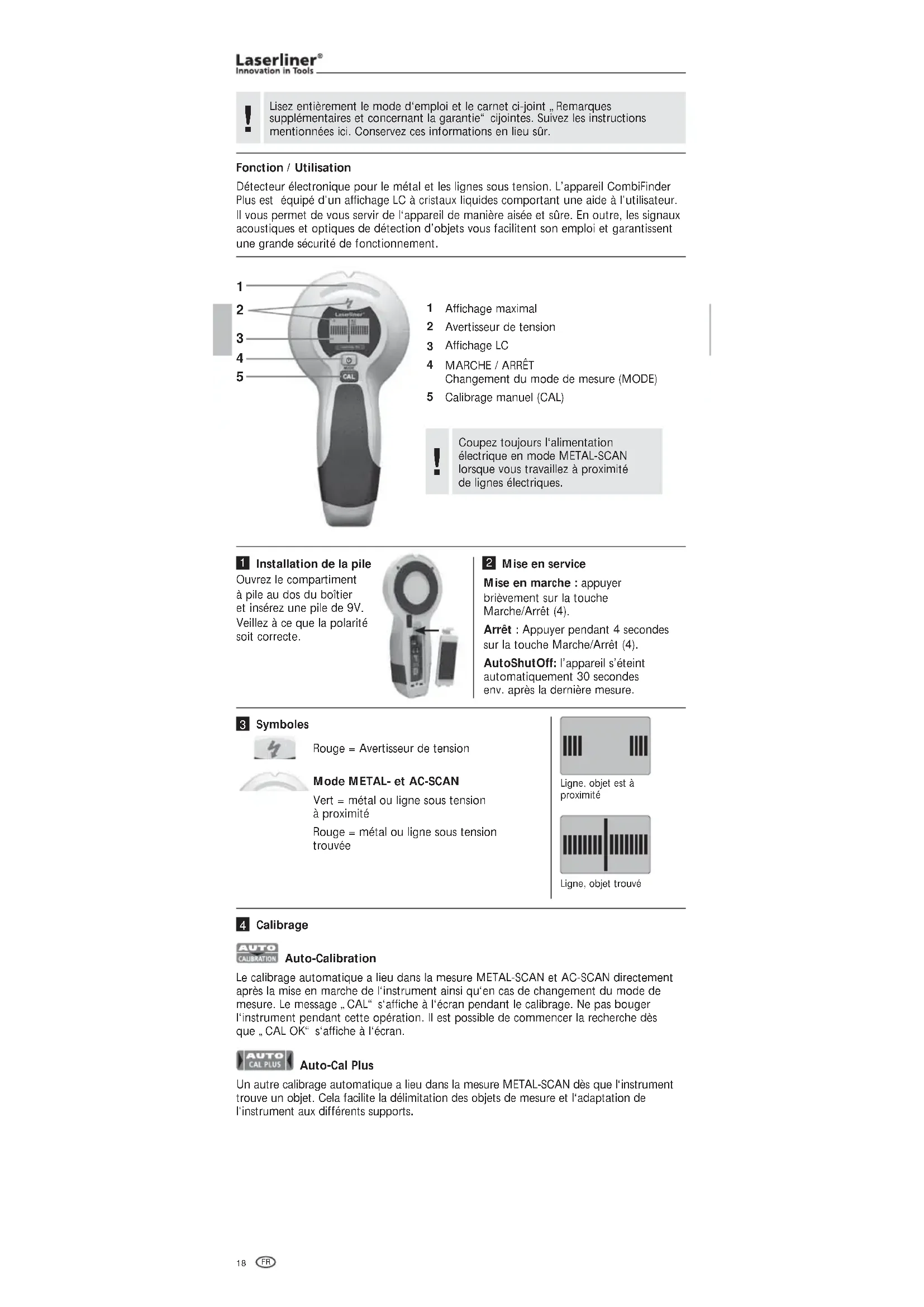

MODE D'EMPLOI CombiFinder Plus Laserliner
Lisez entièrement le mode d'emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie“ ci-jointes. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr.
Fonction / utilisation
Détecteur électronique pour le métal et les lignes sous tension. L'appareil CombiFinder Plus est équipé d'un affichage LCD à cristaux liquides comportant une aide à l'utilisateur. Il vous permet de vous servir de l'appareil de manière aisée et sûre. En outre, les signaux acoustiques et optiques de détection d'objets vous facilitent son emploi et garantissent une grande sécurité de fonctionnement.
1 2 3 4 5
1 Affichage maximal 2 Avertisseur de tension 3 Affichage LC 4 MARCHE / ARRÊT Changement du mode de mesure (MODE) 5 Calibrage manuel (CAL)
Coupez toujours l'alimentation électrique en mode METAL-SCAN lorsque vous travaillez à proximité de lignes électriques.
1 Installation de la pile
Ouvrez le compartiment à pile au dos du boîtier et insérez une pile de 9V. Veillez à ce que la polarité soit correcte.
2 Mise en service
Mise en marche : appuyer brièvement sur la touche Marche/Arrêt (4).
Arrêt : Appuyer pendant 4 secondes sur la touche Marche/Arrêt (4).
AutoShutOff: l'appareil s'éteint automatiquement 30 secondes env. après la dernière mesure.
3 Symboles
Rouge = Avertisseur de tension
Mode METAL-et AC-SCAN
Vert = métal ou ligne sous tension à proximité
Rouge = métal ou ligne sous tension trouvée
Ligne. objet est à proximité
Ligne, objet trouvé
Auto-Calibration

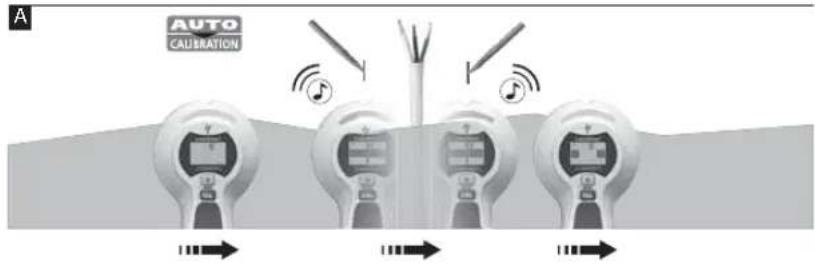

Le calibrage automatique a lieu dans la mesure METAL-SCAN et AC-SCAN directement après la mise en marche de l'instrument ainsi qu'en cas de changement du mode de mesure. Le message „CAL“ s'affiche à l'écran pendant le calibrage. Ne pas bouger l'instrument pendant cette opération. Il est possible de commencer la recherche dès que „CAL OK“ s'affiche à l'écran.
Auto-Cal Plus
Un autre calibrage automatique a lieu dans la mesure METAL-SCAN dès que l'instrument trouve un objet. Cela facilite la délimitation des objets de mesure et l'adaptation de l'instrument aux différents supports.
Calibrage manuel
Il suffit d'appuyer sur la touche CAL (5) pour calibrer manuellement l'instrument. Cela permet de recommencer la mesure ou de délimiter encore plus précisément les objets à mesurer.
Pour atteindre la sensibilité maximale de l'instrument, maintenir l'instrument en l'air lors du calibrage.
L'instrument et le mur doivent rester en contact pendant le calibrage (à l'exception du calibrage en l'air) ainsi que pendant toutes les mesures. L'utilisateur doit également toujours avoir une main sur l'instrument.
5 Sélection du mode de mesure
Appuyer brièvement sur la touche Mode (4).
METAL-SCAN: Détection de métal dans tous les matériaux non métalliques
AC-SCAN: Localisation de lignes sous tension directement sous des revêtements non métalliques
L'appareil détecte le métal caché se trouvant dans tous les matériaux non métalliques, par exemple la pierre, le béton, la chape de béton, le bois, les panneaux de placoplâtre à fibres, le béton expansé, les matériaux de construction en céramique ou en minéraux.
- Sélectionnez METAL-SCAN (bouton 4).
- Dès que CAL passe à CAL OK, il est possible de faire bouger l'instrument.
- MOVE : Déplacez lentement l'appareil sur la surface.

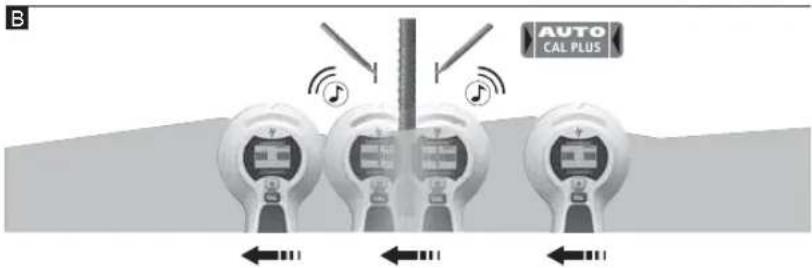

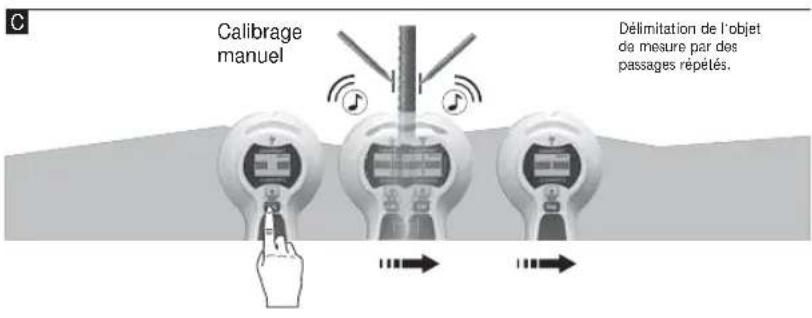

Conseil 1 : Le milieu de l'objet en métal se trouve entre les deux repères. La haute sensibilité de l'appareil peut faire apparaître de gros objets en métal plus larges qu'ils ne sont en réalité. C'est pourquoi il faut bouger à nouveau l'instrument sur l'objet de mesure trouvé, voir le graphique B. L'instrument se calibre alors automatiquement. Le calibrage manuel devrait avoir lieu à proximité de la dernière position trouvée, voir le graphique C. Si nécessaire, répéter cette procédure.
Conseil 2 : La position de départ est importante. Positionnez l'appareil à un emplacement derrière lequel il n'y a pas de métal. Sinon un message d'erreur s'affiche (ERROR). Élimination des erreurs : Déplacez l'appareil de quelques centimètres par rapport à l'emplacement actuel et recommencez la mesure.
Conseil 3 : Pour des applications exigeantes (armature à nervures, par ex.), effectuez la détection en surface à la fois dans le sens horizontal et le sens vertical.
Conseil 4 : En outre, il est possible de détecter éventuellement des tuyaux flexibles de chauffage se trouvant dans le sol ou dans le mur s'ils contiennent un film en métal et se trouvent à proximité de la surface. Vérifiez cette fonction à des emplacements où vous savez qu'un tuyau passe.
Conseil 5 : Afin d'éviter des perturbations lors de la détection, maintenez votre main libre ou d'autres objets à 15 cm au moins de l'appareil.
Conseil 6 : L'appareil trouve seulement l'arête extérieure de constructions métalliques qui sont éventuellement situées autour des portes, des fenêtres et dans les angles. Recherchez ensuite l'autre arête de la structure métallique. Faites glisser l'appareil latéralement sur le mur. Quand l'affichage maximal apparaît, vous avez atteint l'arête de la structure métallique.
Conseil 7 : Assurez-vous que vous êtes vraiment arrivé sur un objet en métal. Pour ce faire, vérifiez si d'autres objets en métal se trouvent sur les deux côtés à des distances régulières, en général à 30, 40 ou 60 cm. En plus, vérifiez à plusieurs emplacements situés directement au-dessus et au-dessous du premier emplacement trouvé s'il s'agit d'un objet en métal.
Conseil 8 : Plafonds à texture : le plafond doit être recouvert d'un carton de protection. Cherchez ici en utilisant la sensibilité maximale de l'appareil, c'est-à-dire que l'appareil doit être calibré dans l'air.
Remarque : Dans le cas d'objets qui se trouvent très profondément dans le mur, il est possible qu'une oscillation incomplète s'affiche.
7 Mesure ac-scan
Localisation de lignes sous tension directement sous l'enduit, le cas échéant, les panneaux en bois ou les autres revêtements non métalliques. Dans les murs à pose à sec avec montants en métal, les lignes sous tension ne sont pas détectées.
- Sélectionnez AC-SCAN (bouton 4).
- Dès que CAL passe à CAL OK, il est possible de faire bouger l'instrument.
- MOVE: Déplacez lentement l'appareil sur la surface.

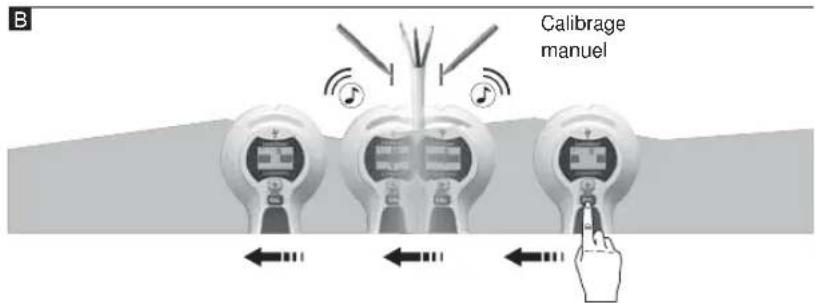

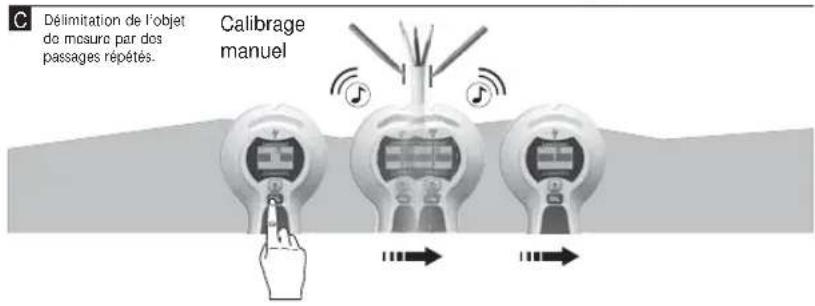

Conseil 1 : Le calibrage manuel devrait avoir lieu à proximité de la dernière position trouvée, voir le graphique B/C. Si nécessaire, répéter cette procédure. Conseil 2 : En raison de la charge statique, des champs électriques peuvent éventuellement être détectés latéralement par rapport à l'emplacement effectif de la ligne. Posez votre main libre sur la paroi pour dériver cette charge.
Conseil 3 : Travaillez lentement, car le frottement peut produire une charge perturbant la détection.
Conseil 4 : Si vous supposez la présence de lignes qu'il ne vous est pas possible toutefois de détecter, il se peut qu'elles soient protégées par des conduites pour les câbles. Servez-vous de METAL-SCAN pour localiser des conduites pour les câbles en métal.
Conseil 5 : Le métal renfermé dans les murs (montants en métal, par ex.) transmet les champs électriques et produit ainsi des perturbations. Dans ce cas, passez en mode METAL-SCAN pour trouver la ligne électrique.
Conseil 6 : La position de départ est importante. Afin que la sensibilité de l'appareil soit au maximum, commencez l'opération en ne le positionnant pas à proximité de lignes sous tension.
Remarque : Dans le cas d'objets qui se trouvent très profondément dans le mur, il est possible qu'une oscillation incomplète s'affiche.
Les lignes se trouvant à plus de 4 cm de profondeur peuvent éventuellement ne pas être détectées.
8 Metal-scan : l'avertisseur de tension fonctionne
L'avertisseur de tension fonctionne en continu sur les lignes non protégées dès qu'un champ électrique a été détecté.
Coupez toujours l'alimentation électrique quand vous travaillez à proximité de lignes électriques.
9 Backlight
L'instrument est équipé d'un affichage rétroéclairé.
| Données techniques | |
| Plage de mesure AC 110 - 230V, 50 - 60 Hz | |
| Température de fonctionnement 0°C ... 40°C (32°F ... 104°F) | |
| Température de stockage -20°C ... 70°C (-4°F ... 158°F) | |
| Alimentation électrique 1 pile alcaline de 9V (type 6LR 61) | |
| Dimensions (L x H x P) 85 mm x 180 mm x 38 mm | |
| Poids (pile incluse) 180 g | |
| Profondeur de mesure | |
| Détection ciblée des métaux Ferro-Scan / Non-Ferro-Scan (METAL-SCAN) | jusqu'à 7,5 cm / jusqu'à 5 cm de profondeur |
| Détection ciblée des câbles électriques – sous tension (AC-SCAN) | jusqu'à une profondeur de 4 cm |
| Détection des câbles électriques – qui ne sont pas sous tension | jusqu'à une profondeur de 4 cm |
Sous réserve de modifications techniques. 12.2012
Réglementation UE et élimination des déchets
L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.
Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).
Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info
