CombiFinder Plus - детектор Laserliner - Безкоштовний посібник користувача

Бренд	Laserliner
Модель	CombiFinder Plus
Тип продукту	Електронний детектор металів та ліній під напругою
Розміри (Д x В x Ш)	85 мм x 180 мм x 38 мм
Вага (з батарейкою)	180 г
Живлення	1 алкалінова батарейка 9В (тип 6LR61)
Режими вимірювання	METAL-SCAN (метали) та AC-SCAN (лінії під напругою)
Глибина виявлення чорних металів	до 7,5 см
Глибина виявлення кольорових металів	до 5 см
Глибина виявлення кабелів під напругою	до 4 см
Діапазон напруги змінного струму, що виявляється	110 - 230 В, 50 - 60 Гц
Дисплей	РК-дисплей з підсвічуванням
Калібрування	Автоматичне (Auto-Cal, Auto-Cal Plus) та ручне (кнопка CAL)
Сигналізація	Звуковий сигнал та LED (червоний/зелений) для виявлення
Безпека	Вимикайте електричне живлення під час роботи поблизу ліній під напругою
Догляд та очищення	Очищуйте сухою ганчіркою. Зберігайте в сухому та чистому місці.
Запасні частини	Змінна батарейка 9В. Інші деталі не вказані.
Ремонтопридатність	Для ремонту звертайтеся до сервісної служби Laserliner.
Робоча температура	0°C до 40°C (32°F до 104°F)
Температура зберігання	-20°C до 70°C (-4°F до 158°F)
Автоматичне вимкнення	Приблизно через 30 секунд після останнього вимірювання
Гарантія	Див. брошуру «Додаткові зауваження та гарантія»
Відповідність	Відповідає стандартам ЄС, директива WEEE
Виробник	Laserliner

Часті запитання - CombiFinder Plus Laserliner

Як увімкнути та вимкнути прилад?

Щоб увімкнути, коротко натисніть кнопку Увімк./Вимк. (4). Щоб вимкнути, утримуйте кнопку натиснутою приблизно 4 секунди.

Які режими вимірювання доступні?

Два режими: METAL-SCAN для виявлення металів (чорних та кольорових) та AC-SCAN для пошуку ліній під напругою.

Як відкалібрувати прилад?

Автоматичне калібрування відбувається при ввімкненні та при зміні режиму (відображається 'CAL'). Ручне калібрування можливе натисканням кнопки CAL (5). Під час калібрування тримайте прилад нерухомо.

Яка максимальна глибина виявлення металу?

Для чорних металів: до 7,5 см. Для кольорових металів: до 5 см.

Чи можу я виявити кабелі під напругою?

Так, у режимі AC-SCAN ви можете виявити кабелі під напругою на глибині до 4 см. Прилад виявляє змінні електричні поля від 110 до 230 В.

Що робити, якщо прилад показує 'ERROR'?

Помилка вказує на те, що прилад знаходиться над металом під час калібрування. Перемістіть прилад на кілька сантиметрів і почніть вимірювання заново.

Чи має прилад автоматичне вимкнення?

Так, прилад автоматично вимикається приблизно через 30 секунд після останнього вимірювання для економії батареї.

Як очистити прилад?

Очищуйте прилад сухою ганчіркою. Не використовуйте абразивні засоби або розчинники. Зберігайте у сухому місці.

Яку батарейку використовувати?

Використовуйте алкалінову батарейку 9В (тип 6LR61). Дотримуйтесь полярності при встановленні у відсік на задній панелі.

Що робити, якщо не вдається виявити лінію під напругою?

Переконайтеся, що лінія не захищена металевою оболонкою. Спробуйте режим METAL-SCAN для пошуку оболонки. Покладіть вільну руку на стіну для відведення статичних зарядів і працюйте повільно.

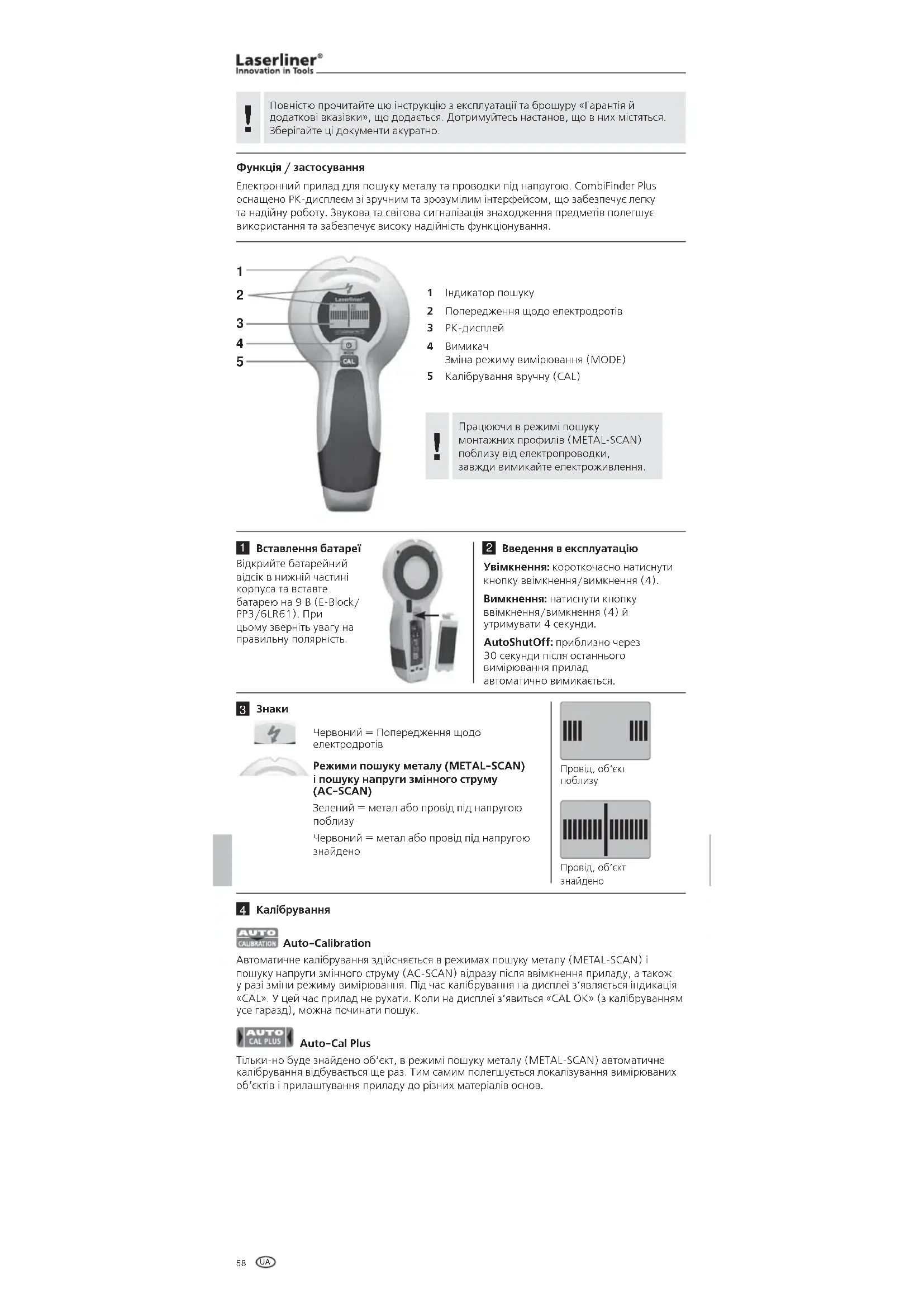

ПОСІБНИК КОРИСТУВАЧА CombiFinder Plus Laserliner

Повністю прочитайте цю інструкцію з експлуатації та брошуру «Гарантія й додаткові вказівки», що додається. Дотримуйтесь настанов, що в них містяться. Зберігайте ці документи акуратно.

функция / застосування

Електронний прилад для пошуку металу та проводки під напругою. CombiFinder Plus оснащено РК -дисплеєм зі зручним та зрозумілим інтерфейсом, що забезпечує легку та надійну роботу. Звукова та світова сигналізація знаходження предметів полегшує використання та забезпечує високу надійність функціонування.

1
2
3
4
5

1 Индикатор пошуку
2 Попередження щодо електродротів
3 РК-дисплей
4 Вимикач Зміна режиму вимірювання (MODE)
5 Калібрування вручну (CAL)

Працюючи в режимі пошуку монтажних профилів (METAL SCAN) поблизу від електропроводки, завжди вимикайте електроживлення.

1 Вставлення батареї

Відкрийте батарейний відсік в нижній частині корпуса та вставте батарею на 9 В (E-Block/PP3/6LR61). При цьому зверніть увагу на правильну полярність.

2 Введення в експлуатацію

Увімкнення: короткочасно натиснути кнопку ввімкнення/вимкнення (4).

Вимкнення: нагиснути кнопку ввімкнення/вимкнення (4) й утримувати 4 секунди.

AutoShutOff: приблизно через 30 секунди після останнього вимірювання прилад автоматично вимикається.

3 Знаки

Червоний = Попередження щодо електродротів

Режими пошуку металу (METAL-SCAN) і пошуку напруги змінного струму (AC-SCAN)

Зелений = метал або провід під напругою поблизу

Червоний = металл або провід під напругою знайдено

Провід, об'єкт поблизу

Провід, об'єкт знайдено

4 Калібрування

Auto-Calibration

Автоматичне калібрування здійсняється в режимах пошуку металу (METAL SCAN) і пошуку напруги змінного струму (AC SCAN) відразу після ввімкнення приладу, а також у разі зміни режиму вимірювання. Під час калібрування на дисплеї з'являється індикація «CAL». У цей час прилад не рухати. Коли на дисплеї з'явиться «CAL OK» (з калібруванням усе гаразд), можна починати пошук.

Auto-Cal Plus

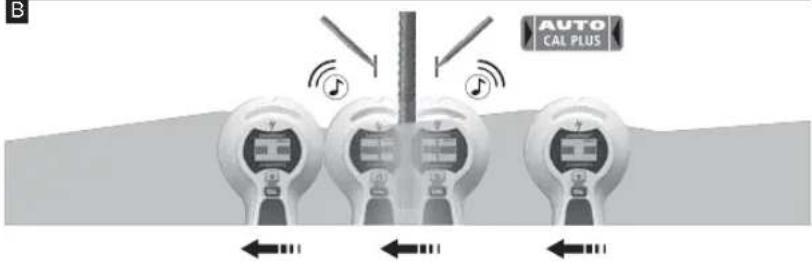

Тільки-но буде знайдено об'єкт, в режимі пошуку металу (METAL-SCAN) автоматичне капібрування відбувається ще раз. Тим самим полегшується локалізування вимірюваних об'єктів і прилаштування приладу до різних матеріалів основ.

Калібрування вручну

Вручну прилад калібрують, натиснувши кнопку «CAL» (5). Таким чином можна знову розпочати вимірювання або ще точніше покалізувати вимірювані об'єкти. Максимальної чутливості прилад досягає, якщо під час калібрування його тримати в повітрі.

Під час калібрування (за винятком калібрування в повітрі), а також протягом усього вимірювання прилад і стіна мають перебувати в контакті між собою. Рука також мас залишатися на приладі.

5 Вибір режиму вимірювання

Короткочасно натиснути кнопку вибору режимів (4).

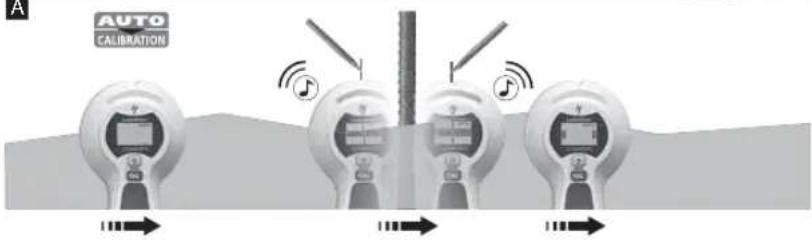

METAL-SCAN: Знаходження металу в усіх неметалевих матеріалах

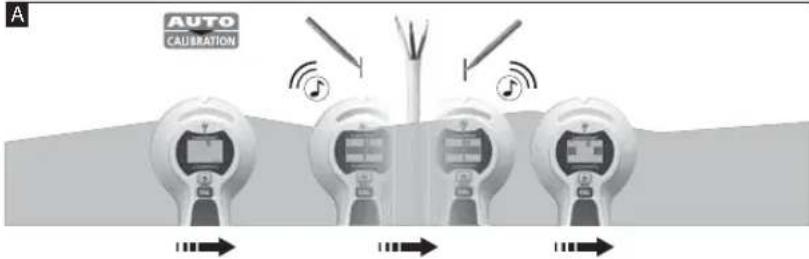

AC-SCAN: Локалізування електропроводки під напругою безпосередньо під неметалевими обшивками

6 Вимірювання в METAL-SCAN

Прилад може знайти приховані метали в будь-яких неметалевих конструкциях, наприклад, з цегли, бетону, штукатурки, гіпсового фіброліту, дерева, газобетону, кераміки та мінсeralів.

• Виберіть METAL-SCAN (кнопка 4).
  – Тільки-но «CAL» зміниться на «CAL OK», прилад можна рухати.
• MOVE: повільно пересувайте прилад по поверхні.

A

B

C

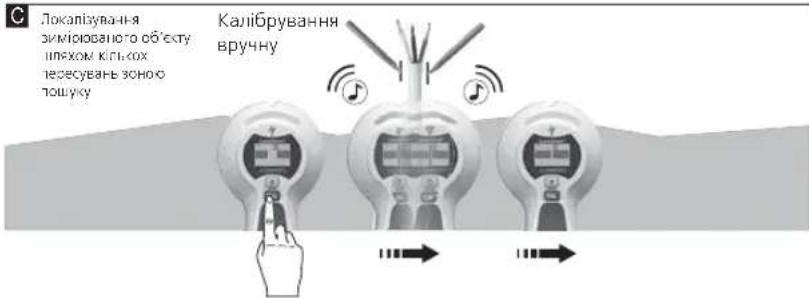

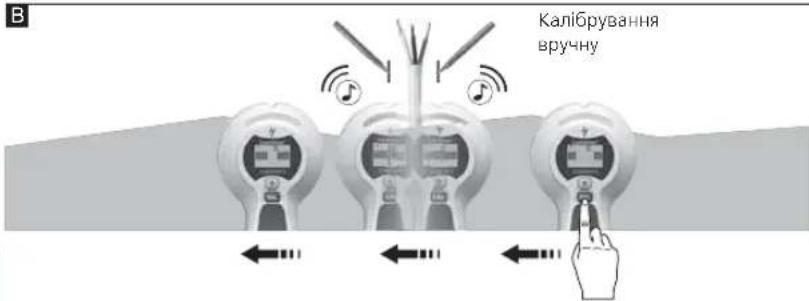

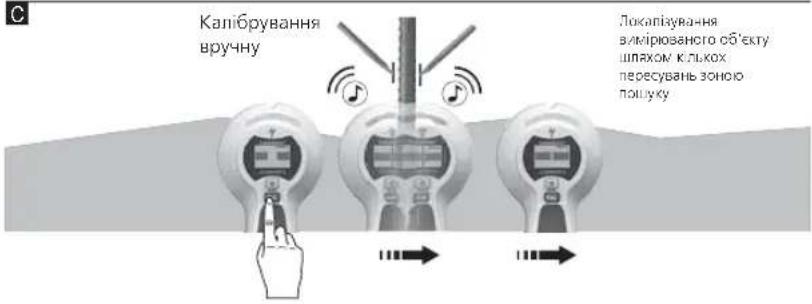

Порада 1: позиція між точками – середня точка металевого об'єкту. Через високу чутливість вимірювань металеві об'єкти здаються товщими, ніж є насправді. Тому прилад знову рухають над знаднедним вимірюваним об'єктом (див. рисунок В). При цьому прилад автоматично капібрується. Калібрування вручну слід здійсняти поблизу від останнього знайденого місця (див. рисунок С). Повторити що процедуру за необхідністю.

Laserliner®

Innovation in Tools

Порада 2: ваша вихідна позиція дуже важлива: спочатку встановіть прилад на місце, де завідома немає балки. Інакше на дисплеї з'явиться повідомлення щодо помилки (ERROR). Рішення: перемістіть прилад на кілька сантиметрів в інше місце та проведіть заміри знову.

Порада 3: в складних випадках, наприклад, з ребристою сталлю, проведіть і горизонтальне, і вертикальне сканування.

Порада 4: Окрім того, за певних обставин можуть бути виявлені гнучкі підпогові або стінні нагрівальні труби, обгорнуті металевою фольгою, які знаходяться близько від поверхні. Перевірте цю функцію в місцях, де напевно проходить труба.

Порада 5: щоб уникнути перешкод, тримайте вільну руку або інші предмети під час зондування на відстані щонайменш 15 см від приладу.

Порада 6: прилад знаходить лише зовнішні края металевих конструкцій, які, можливо, встановлені навколо дверей, вікон і кутів. Після цього відшукайте інший край металевой конструкції. Перемістіть прилад вбік по стіні. Поява максимальної індикації означатиме досягнення краю металевої конструкції.

Порада 7: переконайтеся в тому, що дійсно натрапили на металевий об'єкт. Перевірте, чи є з обох сторін на одинаковій відстані, як правило, 30, 40 або 60 см, інші металеві об'єкти. Додатково перевірте в декількох місячах безпосередньо над і під знайденим місяцем, чи то справді металевий об'єкт.

Порада 8: текстуровані стелі: стелю слід накривати захисним картоном. Пошук у цьому випадку виконуйте при максимальній чутливості приладу; тобто відкалібруйте прилад у повітрі.

Порада: Інколи, якщо об'єкт знаходиться дуже глибоко в стіні, може трапитися, що максимальної індикації не буде.

7 Вимірювання в AC-SCAN

Пошук електродротів під штукатуркою, в дерев'яних чи інших неметалевих конструкціях. Знайти електродроти в сухих стінах з металевою арматурою, метал. балками неможливо.

• Виберіть AC-SCAN (кнопка 4).
• Тільки-но «CAL» зміниться на «CAL OK», прилад можна рухати.
• MOVE: повільно пересувайте прилад по поверхні.

Порада 1: Калібрування вручну слід здійсняти поблизу від останнього знайденого місяця (див. рисунок В/С). Повторити цю процедуру за необхідністю.
Порада 2: через статичні розряди електричне поле можна фіксувати на відстані від самих дротів. Щоб нейтралізувати дані розряди, притуліть до стіни іншу руку.
Порада 3: переміщуйте прилад повільно, так як тертя може генерувати електричні розряди.

Порада 4: якщо ви вважаєте, що на цьому місці мають бути дроти, але знайти їх не можете, це значить, що вони вкриті ізоляцією. Використовуйте METAL-SCAN для пошуку ізольованих дротів.

Порада 5: метал в стінах (наприклад, арматура) створює власні електричні поля і тому може спричиняти перешкоди.

В даному випадку для пошуку електродротів перемкніться в режим METAL SCAN.

Порада 6: ваша вихідна позиція надзвичайно важлива: спочатку встановіть прилад на місце, де завідома немає дротів електроживлення.

Порада: Інколи, якщо об'єкт знаходиться дуже глибоко в стіні, може трапитися, що максимальної індикації не буде.

Дроти, що знаходяться на глибині більше 4 см, прилад може не розпізнати.

8 METAL-SCAN: Попередження щодо наявності напруги

Постійне попередження щодо наявності напруги в неізольованих дротах одразу після фіксування

електричного поля.

Працючи поблизу від електропроводки, завжди вимикайте електроживлення.

9 Backlight

Прилад має функцію фонового підсвічування.

Технічні дані

Діапазон вимірювання АС 110 - 230 В, 50 - 60 Hz
Робоча температура 0°C ... 40°C (32°F ... 104°F)
Температура зберігання -20°C ... 70°C (-4°F .. 158°F)
Живлення Одна лужна батарея 9 В (тип 6LR 61)
Габаритні розміри (Ш х В х Г) 85 мм х 180 мм х 38 мм
Маса (з батаресю) 180 г
Глибина виявлення
Ціпеспрямоване визначеннямісцезнаходження металуПошук чорних / кольорових металів(режим «METAL-SCAN»)	до глибини 7,5 см /до глибини 5 см
Ціпеспрямоване визначеннямісцезнаходження електропроводки – під напругою (режим «AC-SCAN»)	до глибини 4 см
Визначення місцезнаходженняелектропроводки – знеструмленої	до глибини 4 см

Право на технічні зміни збережене. 12.2012

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті:

www.laserliner.com/info
