Тип продукту	Детектор балок, кабелів та металів
Бренд	Laserliner
Модель	StarFinder Plus
Розміри (Д x В x Г)	85 мм x 180 мм x 38 мм
Вага (з батарейкою)	163 г
Живлення	1 лужна батарейка 9V (тип 6LR 61)
Режими вимірювання	STUD-SCAN (дерев'яні/металеві балки), AC-SCAN (кабелі під напругою)
Глибина виявлення (STUD-SCAN)	До 4 см
Глибина виявлення (AC-SCAN)	До 4 см
Діапазон виявленої напруги	110-230 В, 50-60 Гц
Дисплей	РК-дисплей з підсвічуванням та підказками для користувача
Калібрування	Автоматичне та ручне
Сигнали	Візуальні (зелений/червоний світлодіод) та звукові
Автовимкнення	Через 30 секунд бездіяльності
Робоча температура	0°C до 40°C
Температура зберігання	-20°C до 70°C
Безпека	Вбудований індикатор напруги; вимикайте живлення в режимі STUD-SCAN поблизу ліній електропередач
Очищення	Протирати м'якою сухою ганчіркою
Утилізація	Електричний прилад: окремий збір згідно з директивою WEEE
Вміст упаковки	Детектор StarFinder Plus, батарейка 9V, інструкція з використання

Часті запитання - StarFinder Plus Laserliner

Як відкалібрувати прилад StarFinder Plus?

Автоматичне калібрування виконується при увімкненні або при зміні режиму. Для ручного калібрування натисніть кнопку CAL (5). У режимі STUD-SCAN тримайте прилад біля стіни під час калібрування. Дочекайтеся відображення 'CAL OK' перед початком вимірювання.

Що робити, якщо прилад показує 'ERROR' у режимі STUD-SCAN?

Помилка вказує на те, що прилад знаходиться над балкою на початку калібрування. Перемістіть прилад на кілька сантиметрів у місце без балки та повторіть калібрування.

Як виявити дерев'яні або металеві балки?

Виберіть режим STUD-SCAN (кнопка MODE). Прикладіть прилад до стіни, відкалібруйте (CAL), потім повільно переміщуйте його по поверхні. Центр балки знаходиться між двома візуальними мітками. Балки часто розташовані на відстані 30, 40 або 60 см.

Як знайти кабелі під напругою?

Виберіть режим AC-SCAN. Дочекайтеся завершення калібрування (CAL OK). Повільно переміщуйте прилад. Червоний індикатор та звуковий сигнал вказують на наявність лінії під напругою. Для кращої точності виконайте ручне калібрування поблизу останнього виявлення.

Яку батарейку використовувати для StarFinder Plus?

Використовуйте лужну батарейку 9V типу 6LR 61. Відкрийте відсік для батарейки на задній стороні приладу та вставте батарейку, дотримуючись полярності.

Чому прилад неправильно виявляє на деяких стінах?

Деякі матеріали можуть заважати виявленню: керамічна плитка, товсті килими, металеві шпалери або свіжопофарбовані вологі стіни. У такому випадку дайте висохнути принаймні тиждень. Текстуровані стелі можуть потребувати використання режиму DeepScan (якщо доступний) або захисної пластини.

Що означає повідомлення 'CAL OK'?

Повідомлення 'CAL OK' вказує на те, що калібрування завершено і прилад готовий до вимірювань. Тоді ви можете почати переміщувати прилад по поверхні, яку потрібно перевірити.

Яка максимальна глибина виявлення?

Максимальна глибина виявлення становить 4 см для балок (STUD-SCAN) та для кабелів під напругою (AC-SCAN). Більш глибокі об'єкти можуть не виявлятися або показувати неповне коливання.

Як вимкнути прилад?

Утримуйте кнопку Увімкнення/Вимкнення (4) натиснутою приблизно 2 секунди. Прилад також автоматично вимикається через 30 секунд бездіяльності (AutoShutOff).

Яких заходів безпеки дотримуватися під час використання?

У режимі STUD-SCAN завжди вимикайте живлення, якщо працюєте поблизу ліній електропередач. Індикатор напруги працює безперервно на незахищених лініях. Не використовуйте прилад поблизу води або у вологих середовищах. Дотримуйтесь директиви WEEE щодо утилізації.

ПОСІБНИК КОРИСТУВАЧА StarFinder Plus Laserliner

Повністю прочитайте цю інструкцію з експлуатації та брошуру «Гарантія й додаткові вказівки», що додається. Дотримуйтесь настанов, що в них містяться. Зберігайте ці документи акуратно.

Функція / застосування

Декілька вбудованих сенсорів роблять StarFinder Plus виробництва компанії Laserliner ефективним пошуковим приладом для виявлення монтажних стійок і поперечин у конструкціях сухого будівництва, а також для локалізування електропроводки під напругою. StarFinder Plus оснащено PK-дисплеєм зі зручним та зрозумілим інтерфейсом, що забезпечує легку та надійну роботу. Звукова та світова сигналізація знаходження предметів полепшує використання та забезпечує високу надійність функціонування.

1 Индикатор пошуку
2 Попередження щодо електродротів
3 РК-дисплей
4 Вимикач Зміна режиму вимірювання (MODE)
5 Калібрування вручну (CAL)

Працюючи в режимі пошуку монтажних профилів (STUD-SCAN) поблизу від електропроводки, завжди вимикайте електроживлення.

Вставлення батареї

Відкрийте батарейний відсік в нижній частині корпуса та вставте батарею на 9 В (E-Block/PP3/6LR61). При цьому зверніть увагу на правильну полярність.

Введення в експлуатацію

Увімкнення: короткочасно натиснути кнопку ввімкнення/вимкнення (4).

Вимкнення: натиснути кнопку ввімкнення/вимкнення (4) й утримувати 2 секунди.

AutoShutOff: приблизно через 30 секунди після останнього вимірювання прилад автоматично вимикається.

Знаки

Червоний = Попередження щодо електродротів

Режим пошуку напруги змінного струму (AC-SCAN)

Зелений = Поблизу провід під напругою Червоний = Знайдено провід під напругою

Режим пошуку монтажних профилів (STUD-SCAN)

Зелений/Червоний: Об'єкт поблизу Зелений: Об'єкт знайдено

Провід, об'скі поблизу

Провід, об'єкт знайдено

Калібрування

Auto-Calibration

Автоматичне калібрування здійсняється в режимі пошуку напруги змінного струму (AC SCAN) відразу після ввімкнення приладу, а також у разі змініи режиму вимірювання. Під час калібрування на дисплеї з'являється індикація «CAL». У цей час прилад не рухати. Коли на дисплеї з'явиться «CAL OK» (з калібруванням усе гаразд), можна починати пошук.

Калібрування вручну

Вручну прилад капібрують, натиснувши кнопку «CAL» (5). Таким чином можна знову розпочати вимірювання або ще точніше покапізувати вимірювані об'єкти.

Максимальної чутливості прилад досягає, якщо під час калібрування його тримати в повітрі. Інколи це може мати сенс у режимі пошуку напруги змінного струму (AC-SCAN).

Під час калібрування в режимі STUD SCAN, а також протягом усіх вимірювань прилад і стіна мають контактувати між собою. Рука також має залишатися на приладі.

5 Вибір режиму вимірювання

Короткочасно натиснути кнопку вибору режимів (4).

AC-SCAN (Локалізування електропроводки під напругою безпосередньо під неметалевими обшивками)

STUD-SCAN (Виявлення дерев'яних і металевих монтажних стійок і поперечин у конструкціях сухого будівництва під неметалевими обшивками)

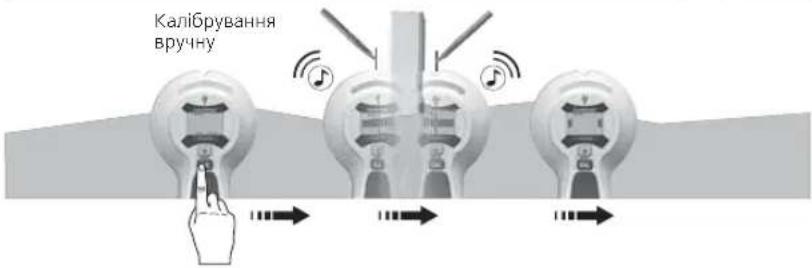

6 Вимірювання в STUD-SCAN

Виявлення дерев'яних і металевих монтажних стійок і поперечин у конструкциях сухого будівництва, наприклад, під гіпсоволокнистими плитами, дерев'яними панелями або іншими неметалевими обшивками.

• Виберіть режим STUD-SCAN (кнопка 4)
• ON WALL: притуліть прилад до стіни.
• PRESS CAL: натисніть кнопку калібрування (5) та чекайте, поки воно не завершиться: CAL OK.
• MOVE: повільно пересувайте прилад по поверхні.

Вказівка 1: позиція між точками – середня точка балки.

Вказівка 2: ваша стартова позиція дуже важлива: спочатку встановіть прилад на позицію, де завідома немає балки. Інакше на дисплеї з'явиться повідомпення щодо помилки (ERROR). Рішення: перемістіть прилад на кілька сантиметрів вбік, та проведіть заміри знову.

Вказівка 3: задля уникнення перешкод під час сканування тримайте вільну руку та будь-які предмети мінімум в 15 см від приладу StarFinder Plus.

Вказівка 4: StarFinder Plus може знайти лише зовнішній кінець подвійної балки, торець якої може кріпитись біля дверей, вікон та кутів.

Вказівка 5: впевніться, що ви дійсно знайшли балку. Для цього перевірте, щоб інші балки були рівновіддалені від даної балки, зазвичай це 30, 40 чи 60 см. Впевніться також, що це балка, просканувавши в кількох місцях безпосередньо над та під місцем першої знахідки.

Вказівка 6: текстурні стелі: для захисту стелю потрібно вкрити картоном. В даному випадку використвуйте функцію DeepScan.

Вказівка: Інколи, якщо об'єкт знаходиться дуже глибоко в стіні, може трапитися, що максимальної індикації не буде.

Якщо дроти електроживлення, металеві чи пластикові трубки знаходяться біля панелі з гіпсового фіброліту чи в контакті з нею, StarFinder Plus може розпізнати їх, як балки.

ОСОБЛИВІ ПРИМІТКИ ДЛЯ РІЗНИХ МАТЕРИАЛІВ

Не визначає дерев'яні балки під наступними матеріалами:

• Підлогова керамічна плитка
• М'яке килимове покриття
  – Шпалери з металевими нитками чи металевою фольгою
  – Вологі свікофарбовані стіни. Сканування можна починати не раніше, ніж через тиждень після фарбування.

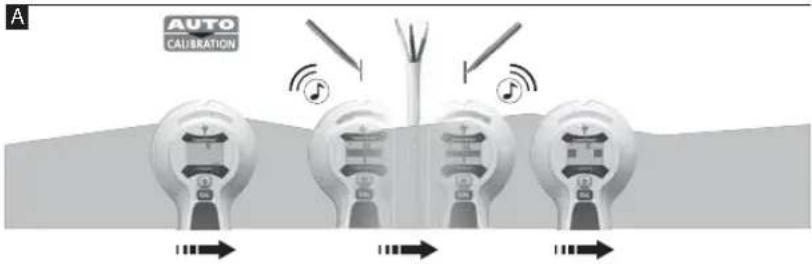

7 Вимірювання в AC-SCAN

Пошук електродротів під штукатуркою, в дерев'яних чи інших неметалевих конструкціях. Знайти електродроти в сухих стінах з металевою арматурою, метал. балками неможливо.

• Виберіть AC-SCAN (кнопка 4).
• Тільки-но «CAL» зміниться на «CAL OK», прилад можна рухати.
• MOVE: повільно пересувайте прилад по поверхні.

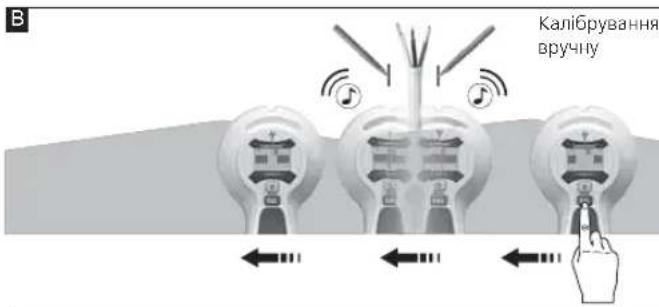

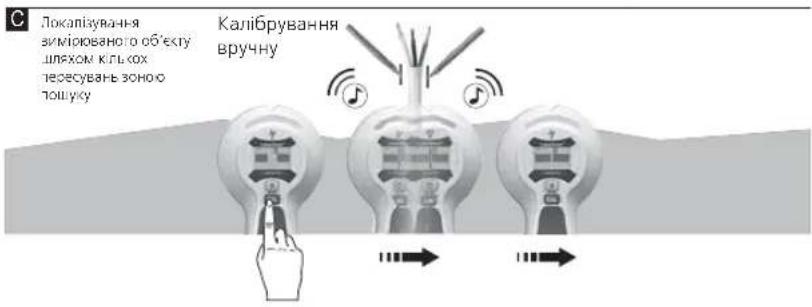

Вказівка 1: Калібрування вручну спід здійсняти поблизу від останнього знайденого місяця (див. рисунок В/С). Повторити що процедуру за необхідністю.

Вказівка 2: через статичні розряди електричне поле можна фіксувати на відстані від самих дротів. Щоб нейтралізувати дані розряди, притуліть до стіни іншу руку.

Вказівка 3: переміщуйте прилад повільно, так як тертя може генерувати електричні розряди.

Вказівка 4: якщо ви вважаєте, що на цьому місці мають бути дроти, але знайти їх не можете, це значить, що вони вкриті ізоляцією. Використовуйте STUD-SCAN для пошуку ізольованих дротів.

Вказівка 5: метал в стінах (наприклад, арматура) створює власні електричні поля і тому може спричиняти перешкоди. В даному випадку для пошуку електродротів перемкніться в режим STUD-SCAN.

Вказівка 6: ваша вихідна позиція надзвичайно важлива: спочатку встановіть прилад на місце, де завідома немає дротів електроживлення.

Вказівка: Інколи, якщо об'єкт знаходиться дуже глибоко в стіні, може трапитися, що максимальної індикації не буде.

Дроти, що знаходяться на глибині більше 4 см, прилад може не розпізнати.

8 STUD-SCAN: Попередження щодо наявності напруги

Постійне попередження щодо наявності напруги в неізольованих дротах одразу після фіксування

електричного поля.

9 Backlight

Прилад має функцію фонового підсвічування.

Технічні дані
Діапазон вимірювання АС 110 - 230 В, 50 -	60 Hz
Робоча температура 0°C ... 40°C (32°F ... 104°F)
Температура зберігання -20°C ... 70°C (-4°F ... 158°F)
Живлення Одна лужна батарея 9 В (тип 6LR 61)
Габаритні розміри (Ш х В х Г) 85 мм х 180 мм х 38 мм
Маса (з батареєю) 163 кг
Глибина виявлення
Визначення місцезнаходження дерев'яних або металевих балок (режим «STUD-SCAN»)	до глибини 4 см
Цілеспрямоване визначення місцезнаходження електропроводки – під напругою (режим «AC-SCAN»)	до глибини 4 см

Право на технічні зміни збережене. 10.2012

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприпад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті: www.laserliner.com/info
