Produkttype	Detektor for bjelker, kabler og metall
Merke	Laserliner
Modell	StarFinder Plus
Mål (L x H x D)	85 mm x 180 mm x 38 mm
Vekt (batteri inkludert)	163 g
Strømforsyning	1 alkaliske batteri 9V (type 6LR 61)
Målemoduser	STUD-SCAN (tre-/metallbjelker), AC-SCAN (spenningsførende kabler)
Deteksjonsdybde (STUD-SCAN)	Opptil 4 cm
Deteksjonsdybde (AC-SCAN)	Opptil 4 cm
Detektert spenningsområde	110-230 V, 50-60 Hz
Display	LCD med bakgrunnsbelysning og brukerstøtte
Kalibrering	Automatisk og manuell
Signaler	Visuelle (grønn/rød LED) og lydsignaler
Automatisk avslåing	Etter 30 sekunders inaktivitet
Driftstemperatur	0°C til 40°C
Lagringstemperatur	-20°C til 70°C
Sikkerhet	Innebygd spenningsvarsler; slå av strømmen i STUD-SCAN-modus nær strømledninger
Rengjøring	Rengjør med en myk, tørr klut
Avhending	Elektrisk apparat: kildesortering i henhold til WEEE-direktivet
Innhold i pakken	StarFinder Plus-detektor, 9V-batteri, bruksanvisning

Ofte stilte spørsmål - StarFinder Plus Laserliner

Hvordan kalibrerer jeg StarFinder Plus-apparatet?

Automatisk kalibrering skjer når apparatet slås på eller ved modusbytte. For manuell kalibrering, trykk på CAL-knappen (5). I STUD-SCAN-modus, hold apparatet mot veggen under kalibreringen. Vent til 'CAL OK' vises før du starter målingen.

Hva gjør jeg hvis apparatet viser 'ERROR' i STUD-SCAN-modus?

Feilen indikerer at apparatet er plassert over en bjelke ved start av kalibrering. Flytt apparatet noen centimeter til et sted uten bjelke og start kalibreringen på nytt.

Hvordan oppdager jeg tre- eller metallbjelker?

Velg modus STUD-SCAN (MODE-knapp). Hold apparatet mot veggen, kalibrer (CAL), og flytt det sakte over overflaten. Midten av bjelken er mellom de to visuelle markørene. Bjelker er ofte plassert med 30, 40 eller 60 cm mellomrom.

Hvordan finner jeg spenningsførende kabler?

Velg modus AC-SCAN. Vent til kalibreringen er ferdig (CAL OK). Flytt apparatet sakte. Rød lampe og lydalarm indikerer tilstedeværelse av en spenningsførende ledning. For bedre nøyaktighet, utfør manuell kalibrering nær forrige deteksjon.

Hvilket batteri bruker StarFinder Plus?

Bruk et 9V alkaliske batteri av type 6LR 61. Åpne batterirommet på baksiden av apparatet og sett inn batteriet med riktig polaritet.

Hvorfor oppdager ikke apparatet riktig på enkelte vegger?

Enkelte materialer kan forstyrre deteksjonen: keramiske fliser, tykke tepper, metalliserte tapeter eller nymalte fuktige vegger. La i så fall tørke i minst en uke. Teksturerte tak kan kreve bruk av DeepScan-modus (hvis tilgjengelig) eller en beskyttelsesplate.

Hva betyr meldingen 'CAL OK'?

Meldingen 'CAL OK' indikerer at kalibreringen er fullført og apparatet er klart til å utføre målinger. Du kan da begynne å flytte apparatet over overflaten som skal inspiseres.

Hva er maksimal deteksjonsdybde?

Maksimal deteksjonsdybde er 4 cm for bjelker (STUD-SCAN) og for spenningsførende kabler (AC-SCAN). Dypere objekter kan bli uoppdaget eller vise ufullstendig svingning.

Hvordan slår jeg av apparatet?

Hold Av/På-knappen (4) inne i ca. 2 sekunder. Apparatet slår seg også automatisk av etter 30 sekunders inaktivitet (AutoShutOff).

Hvilke sikkerhetstiltak bør jeg følge under bruk?

I STUD-SCAN-modus, slå alltid av strømmen hvis du arbeider i nærheten av strømledninger. Spenningsvarselet fungerer kontinuerlig på ubeskyttede ledninger. Ikke bruk apparatet i nærheten av vann eller i fuktige omgivelser. Følg WEEE-direktivet for avhending.

BRUKSANVISNING StarFinder Plus Laserliner

Tip 3: For at undgå driftsforstyrrelser bør den frie hånd eller andre objekter ikke være nærmere end 15 cm ved StarFinder Plus, når der måles.

EU-bestemmelser og bortskaffelse

- Golvplattor av keramik

– Heltäckningsmattor med skumgummi på baksidan

Les fullstendig gjennom bruksanvisningen og det vedlagte heftet „Garanti- og tilleggsinform asjon“. Følg anvisningene som gis der. Disse dokumentene må oppbevares trygt.

Funksjon / bruk

Takket være flere integrerte sensorer er StarFinder Plus fra Laserliner et effektivt lokaliseringsinstrument for identifisering av vegg- og tverrbjelker i tørrkonstruksjoner samt lokalisering av spenningsførende ledninger. StarFinder Plus er utstyrt med et LC display med brukerveiledning. Med denne veiledningen som hjelp kan du betjene apparatet lettvint og sikkert. Akustiske og optiske signaler for lokalisering av gjenstander gjør betjeningen enklere og betyr høy funksjonssikkerhet.

1

2
3
4
5

1 Maksimalavlesning
2 Spenningsvarsel
3 LC display
4 PÅ / AV

Skifte målemodus (MODE)

5 Manuell kalibrering (CAL)

1 Innsetting av batteriet

Åpne batterirommet på baksiden av apparatet og sett inn et 9V batteri. Sørg for korrekt polaritet.

2 Igangsetting

AutoShutOff: Apparatet slår seg av automatisk ca. 30 sekunder etter at den siste målingen ble foretatt.

3 Symboler

Rød = Spenningsvarsel

AC-SCAN-modus

Grønn = Spenningsførende ledning er i nærheten

Rød = Spenningsførende ledning funnet

STUD-SCAN-modus

Grønn/Rød: Objekt er i nærheten

Grønn: Objekt funnet

Ledning. objekt er i nærheten

Ledning, objekt funnet

4 Kalibrering

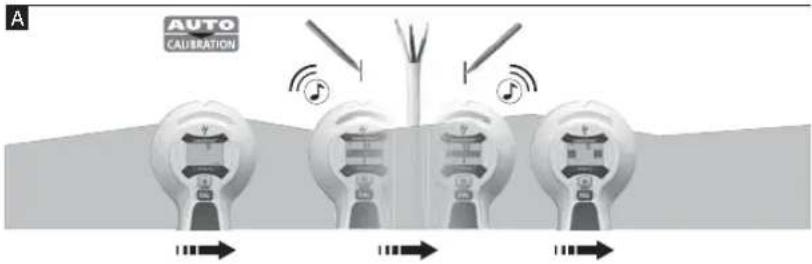

Auto-Calibration

Den automatiske kalibreringen foregår i AC-SCAN-måling rett etter at instrumentet slås på samt när du skifter målemodus. Mens kalibrering pågår, vises CAL i displayet. Ikke beveg apparatet. När displayet viser CAL OK, kan du starte søket.

Manuell kalibrering

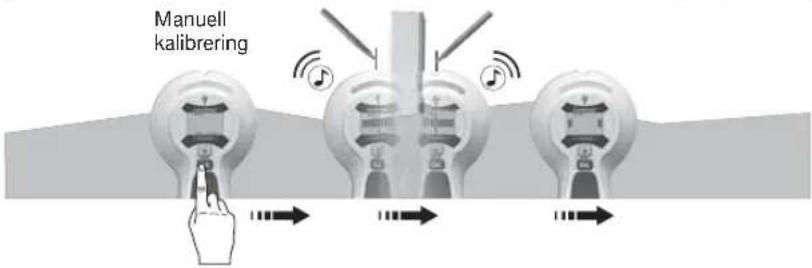

Trykk på CAL-tasten (5) for å kalibrere apparatet manuelt. Dermed kan du starte målingen på nytt eller lokalisere måleobjekter enda mer nøyaktig.

Hold apparatet i luften under kalibreringen for å oppnå maks. apparatfølsomhet. Dette kan være en fordel ved AC-SCAN-målinger.

AC-SCAN (Lokalisering av spenningsførende ledninger rett under ikke-metalliske forskalinger)

STUD-SCAN (Identifisering av vegg- og tverrbjelker av tre og metall i tørrkonstruksjoner under ikke-metalliske forskalinger)

Identifisering av vegg- og tverrbjelker av tre og metall i tørrkonstruksjoner f.eks. under gipsplater, trepaneler eller andre ikke-metalliske forskalinger.

• Velg STUD-SCAN (knapp 4)
• ON WALL: Still apparatet på veggen.
• PRESS CAL: Trykk på kalibreringsknappen (5) og vent til kalibreringen er ferdig: CAL OK
• MOVE: Beveg apparatet langsomt over overflaten.

Tips 1: Mellom de to markeringene befinner midten av bjelken seg.

Tips 2: Vær nøyaktig med utgangsposisjonen. Sett apparatet på et sted som det ikke befinner seg noen bjelke bak. Hvis dette ikke tas til følge, indikeres det en feil (ERROR). Utbedring av feil: Flytt apparatet et par centimeter bort fra det aktuelle stedet og begynn målingen på nytt igjen.

Tips 3: For å unngå at det oppstår forstyrrelser under scanningen, bør du holde den ledige hånden og andre gjenstander i en avstand av minst 15 cm fra StarFinder Plus.

Tips 4: StarFinder Plus finner kun ytterkanten av dobbeltbjelker som eventuelt er plassert rundt dører, vinduer og hjørner.

Tips 5: Kontroller at du virkelig har støtt på en bjelke. For å gjøre dette, må du kontrollere om det finnes andre bjelker på begge sider i regelmessige avstander, som regel 30. 40 eller 60 cm. Kontroller dessuten ved flere steder direkte over og under det første stedet som ble funnet, for å sjekke om det dreier seg om en bjelke.

Tips 6: Teksturerte tak: Taket må dekkes til med beskyttelsespapp. Bruk DeepScan funksjonen her.

Merk: Det kan forekomme at det ikke vises fullt utslag for objekter som befinner seg dypt inni veggen.

Hvis det befinner seg elektriske ledninger, rør av metall eller kunststoff i nærheten av en gipsplate eller slike berører identifiserer StarFinder Plus slike gjenstander muligens som bjelker av StarFinder Plus.

Forskjellige materialers säregenheter

Det er mulig at ingen trebjelker registreres gjennom de følgende materialer:

• Gulvfliser av keramikk
• Vegg til vegg tepper med polstret bakside
• Tapeter med metallfibrer eller metallfolie
• Nymalte, fuktige vegger. Disse må tørke minst en uke.

7 AC-SCAN måling

Lokalisering av spenningsførende ledninger like under pussen eller under trepaneler og andre ikke-metalliske forskalninger. Spenningsførende ledninger registreres ikke i vegger i mørtelfrie elementbyggerier med stenderverk av metall.

• Velg AC-SCAN (knapp 4).
• Du kan bevege apparatet straks CAL endres til CAL OK.
• MOVE: Beveg apparatet langsomt over overflaten.

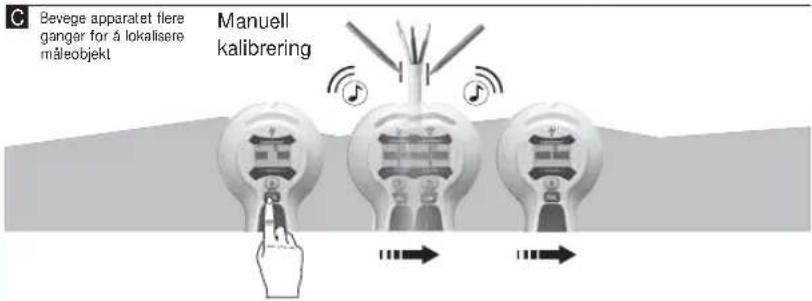

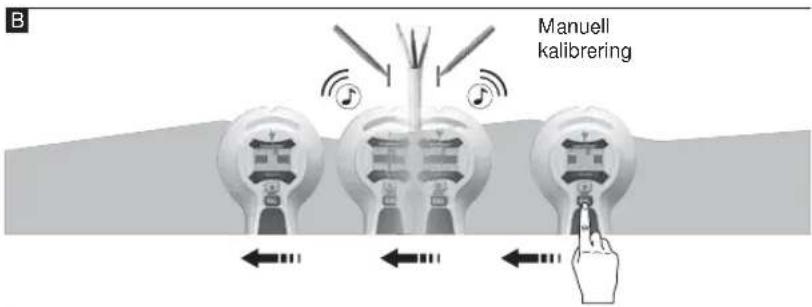

Tips 1: Den manuelle kalibreringen bør skje i nærheten av det forrige registrerte punktet, se grafikk B/C. Gjenta fremgangsmåtene ved behov.

Tips 2: På grunn av statisk oppladning, kan det muligens oppdages elektriske felt ved siden av den faktiske lednings-posisjonen. Led bort denne oppladingen ved å legge den ledige hånden på veggen.

Tips 3: Arbeid langsomt, da friksjon kan generere en opplading som virker forstyrrende.

Tips 4: Dersom du formoder at det finnes ledninger, men du ikke finner noen, er disse muligens skjermet av i kabelkanaler. Bruk da STUD-SCAN, for å lokalisere kabelkanaler av metall.

Tips 5: Metall i vegger (f.eks. stenderverk av metall) overfører elektriske felt og genererer dermed støyinnflytelse. I dette tilfellet må du veksle over til STUD-SCAN, for å finne ledningen.

Tips 6: Utgangsposisjonen er viktig: For at maksimum ømfintlighet skal kunne oppnås, bør du begynne prosessen med at du ikke plasserer apparatet i nærheten av strømførende ledninger.

Merk: Det kan forekomme at det ikke vises fullt utslag for objekter som befinner seg dypt inni veggen.

Muligens oppdages ikke ledninger som ligger dypere enn 40 mm.

8 STUD-SCAN: Spenningsvarsel

Permanent spenningsvarsel i uskjermede ledninger så snart et elektrisk felt registreres.

9 Backlight

Apparatet er utstyrt med bakgrunnsbelysning.

Tekniske data
Måleområde AC 110 - 230V, 50 - 60 Hz
Arbeidstemperatur 0°C ... 40°C (32°F ... 104°F)
Lagertemperatur -20°C ... 70°C (-4°F ... 158°F)
Strømforsyning 1 x 9V Alkalibatteri (type 6LR 61)
Mål (B x H x D) 85 mm x 180 mm x 38 mm
Vekt (inkl. batteri) 163 g
Måledybde
Bjelkedeteksjon tre / metall (STUD-SCAN) inntil 4 cm dybde
Målrettet deteksjon av strømledninger – spenningsførende (AC-SCAN)	inntil 4 cm dybde

Det tas forbehold om tekniske endringer. 10.2012

EU-krav og kassering

Apparatet oppfyller alle nødvendige normer for fri samhandel innenfor EU.

Dette produktet er et elektroapparat og må kildesorteres og avfallsbehandles tilsvarende ifølge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på: www.laserliner.com/info
