StarSensor 150 - Detektor Laserliner - Gratis bruksanvisning og manual

Produkttype	Bjelke- og spenningsdetektor
Merke	Laserliner
Modell	StarSensor 150
Strømforsyning	2 AAA-batterier (LR03) 1,5 V
Mål (L x H x D)	140 x 74 x 52 mm
Vekt (inkludert batterier)	184 g
Deteksjonsdybde tre/metall	Opptil 4 cm
Spenningsdeteksjonsdybde	Opptil 2 cm
AC-spenningsområde	110 - 230 V, 50 - 60 Hz
Arbeidsforhold	0°C til 40°C, luftfuktighet 20 - 90% RF, uten kondens
Lagringsforhold	-10°C til 50°C, maks. luftfuktighet 80% RF, uten kondens
Display	LED
Spenningsvarsler	Ja (lyn-ikon)
Hovedfunksjoner	Deteksjon av trebjelker, metallbjelker og spenningsførende ledninger
Vedlikehold og rengjøring	Rengjør med en lett fuktig klut, unngå løsemidler og slipende rengjøringsmidler
Sikkerhet	Ikke modifiser enheten, følg instruksjonene for elektrisk arbeid, vær oppmerksom på elektromagnetiske felt
Reservedeler og reparerbarhet	Utskiftbare batterier (AAA)
Generell informasjon	Bruksanvisning tilgjengelig på nett, i samsvar med EU-direktivet WEEE

Ofte stilte spørsmål - StarSensor 150 Laserliner

Hvordan setter jeg inn batteriene i StarSensor 150?

Åpne batterirommet på baksiden av enheten. Sett inn 2 AAA-batterier (LR03) i henhold til angitt polaritet. Lukk batterirommet.

Hvordan slår jeg på detektoren?

Hold inne strømknappen (merket 3 på enheten) for å slå på StarSensor 150. Slipp knappen for å slå av.

Hvordan oppdager jeg en tre- eller metallbjelke?

Plasser enheten mot overflaten og flytt den sakte. LED-lampene lyser for å indikere midten og kantene på skjulte objekter. Hold den frie hånden minst 15 cm unna enheten for å unngå forstyrrelser.

Hvordan oppdager jeg spenningsførende ledninger?

Spenningsvarselet aktiveres automatisk når enheten oppdager en spenningsførende ledning. Lynsymbolene lyser. Deteksjonen fungerer opptil 2 cm dybde for AC-spenning 110-230 V.

Hva gjør jeg hvis enheten ikke oppdager noe?

Kontroller at batteriene er riktig installert og tilstrekkelig ladet. Sørg for å bevege enheten sakte. For bjelker, sjekk om andre bjelker er jevnt fordelt (30, 40 eller 60 cm). Enkelte materialer som keramiske fliser eller metallisert tapet kan hindre deteksjon.

Hvor dypt kan jeg oppdage bjelker?

Deteksjon av tre- eller metallbjelker er mulig opptil 4 cm dybde under overflaten. For spenningsførende ledninger er maksimal dybde 2 cm.

Hvilke materialer kan forstyrre deteksjon?

Keramiske gulvfliser, tepper med polstret bakside, tapet med metallfibre eller metallfilm, og nymalte fuktige vegger (la tørke minst en uke) kan hindre korrekt deteksjon.

Kan jeg bruke enheten nær elektriske installasjoner?

Ja, men følg sikkerhetsinstruksjonene: kutt strømmen før du arbeider nær strømledninger. Ikke utfør målinger alene nær farlige installasjoner. Ved tvil, kontakt en kvalifisert elektriker.

Hvordan rengjør jeg StarSensor 150?

Rengjør enheten med en lett fuktig klut. Ikke bruk rengjøringsmidler, løsemidler eller slipende produkter. Fjern batteriene før lengre oppbevaring og oppbevar enheten på et tørt og rent sted.

Hvor finner jeg hele bruksanvisningen?

Hele bruksanvisningen er tilgjengelig for gratis nedlasting på notice-facile.com. Du kan også be om den på et annet språk via skjemaet på siden.

BRUKSANVISNING StarSensor 150 Laserliner

EU-bestemmelser og bortskaffelse

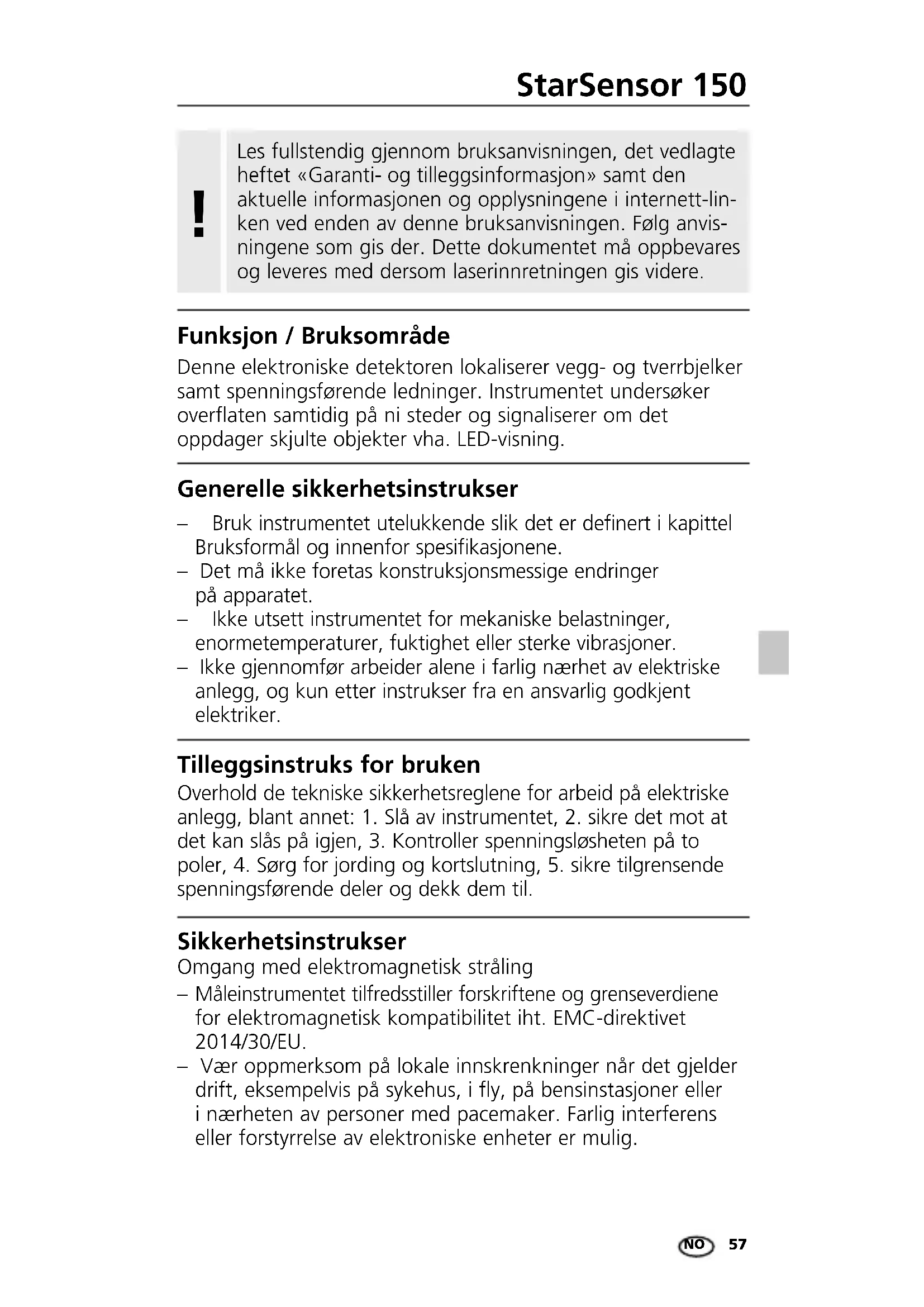

Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informasjonen og opplysningene i internett-linken ved enden av denne bruksanvisningen. Følg anvisningene som gis der. Dette dokumentet må oppbevares og leveres med dersom laserinnretningen gis videre.

Denne elektroniske detektoren lokaliserer vegg- og tverrbjelker samt spenningsførende ledninger. Instrumentet undersøker overflaten samtidig på ni steder og signaliserer om det oppdager skjulte objekter vha. LED-visning.

Generelle sikkerhetsinstrukser

• Bruk instrumentet utelukkende slik det er definert i kapittel Bruksformål og innenfor spesifikasjonene.
• Det må ikke foretas konstruksjonsmessige endringer på apparatet.
• Ikke utsett instrumentet for mekaniske belastninger, enormetemperaturer, fuktighet eller sterke vibrasjoner.
• Ikke gjennomfør arbeider alene i farlig nærhet av elektriske anlegg, og kun etter instrukser fra en ansvarlig godkjent elektriker.

Tilleggsinstruks for bruken

Overhold de tekniske sikkerhetsreglene for arbeid på elektriske anlegg, blant annet: 1. Slå av instrumentet, 2. sikre det mot at det kan slås på igjen, 3. Kontroller spenningsløsheten på to poler, 4. Sørg for jording og kortslutning, 5. sikre tilgrensende spenningsførende deler og dekk dem til.

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling

- Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.

- Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.

Laserliner

- Ved bruk i nærheten av høy spenning eller under høye elektromagnetiske vekselfelt kan målenøyaktigheten påvirkes.

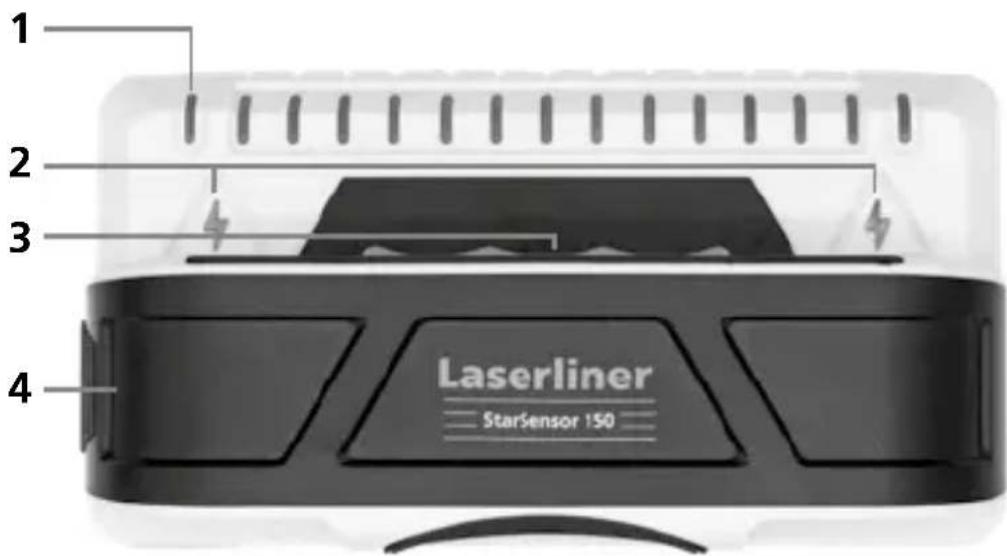

1 LED-indikato
2 Spenningsvarsel
3 Apparat på
4 Batterirommet

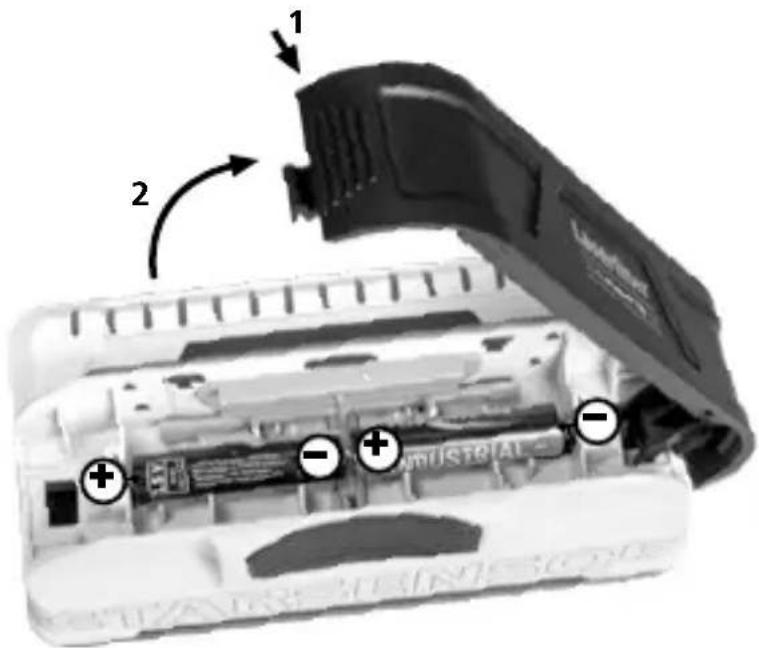

1 Innlegging av batterier

Åpne batterirommet og sett inn batteriene (2 x type AAA) ifølge installasjonssymbolene.

Sørg for at polene blir lagt riktig.

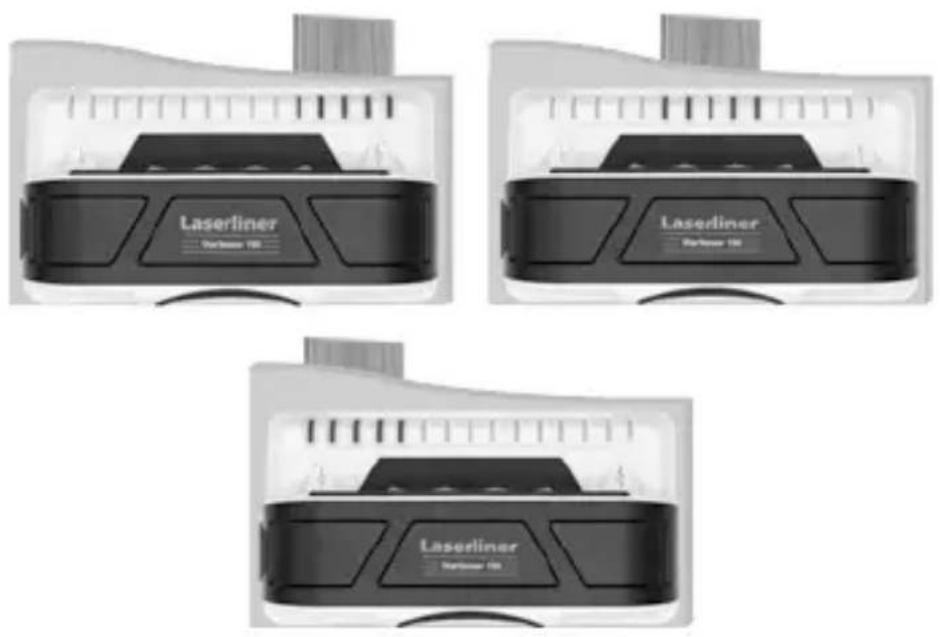

Skanne: LED-ene registrerer midten og kantene på bjelker og skjulte objekter.

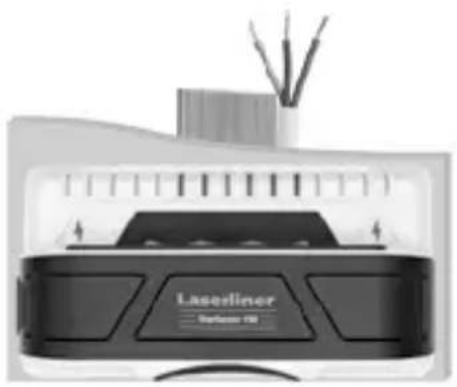

Spenningsvarsel: Blitzsymbolene lyser for å vise at det foreligger strømførende ledninger.

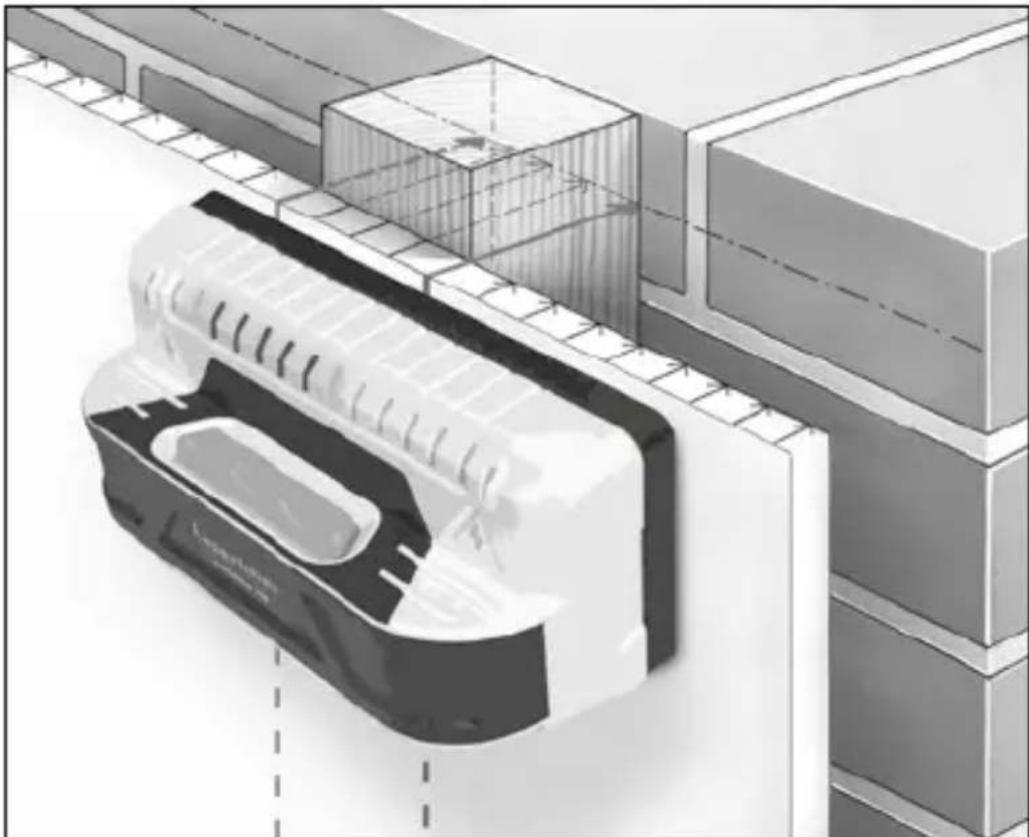

Identifisering av vegg- og tverrbjelker av tre og metall i tørrkonstruksjoner f.eks. under gipsplater, trepaneler eller andre ikke-metalliske forskalinger.

Beveg apparatet langsomt over overflaten.

Laserliner

Tips 1: For å unngå at det oppstår forstyrrelser under scanningen, bør du holde den ledige hånden og andre gjenstander i en avstand av minst 15 cm fra StarSensor 150.

Tips 2: Kontroller at du virkelig har støtt på en bjelke. For å gjøre dette, må du kontrollere om det finnes andre bjelker på begge sider i regelmessige avstander, som regel 30, 40 eller 60 cm. Kontroller dessuten ved flere steder direkte over og under det første stedet som ble funnet, for å sjekke om det dreier seg om en bjelke.

Merk: Det kan forekomme at det ikke vises fullt utslag for objekter som befinner seg dypt inni veggen.

Hvis det befinner seg elektriske ledninger, rør av metall eller kunststoff i nærheten av en gipsplate eller slike berører identifiserer StarSensor 150 slike gjenstander muligens som bjelker av StarSensor 150.

Forskjellige materialers særegenheter

Det er mulig at ingen trebjelker registreres gjennom de følgende materialer:

– Gulvfliser av keramikk
- Vegg til vegg tepper med polstret bakside
– Tapeter med metallfibrer eller metallfolie
– Nymalte, fuktige vegger. Disse må tørke minst en uke.

Slå alltid av strømforsyningen når du arbeider i nærheten av elektriske ledninger.

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteriet/batteriene før lengre lagring. Oppbevar apparatet på et rent og tørt sted.

Tekniske data
(Med forbehold om tekniske endringer. 21W47)

Måleområde AC 110 - 230V, Strømforsyning 2 x 1,5V LR03	50 - 60 Hz
	(AAA)
Arbeidsbetingelser	0°C ... 40°C, Luftfuktighet maks. 20 ... 90% rH, ikke kondenserende
Lagringsbetingelser	-10°C ... 50°C, Luftfuktighet maks. 80% rH, ikke kondenserende
Mål (B x H x D)	140 mm x 74 mm x 52 mm
Vekt 184 g (inkl. batterier)
Måledybde
Bjelkedeteksjon tre / metall inntil 4 cm dybde
Spenningsvarsel inntil 2 cm dybde

EU-krav og kassering

Apparatet oppfyller alle nødvendige normer for fri samhandel innenfor EU.

Dette produktet er et elektroapparat og må kildesorteres og avfallsbehandles tilsvarende ifølge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon på:

http://laserliner.com/info?an=ALP
