Produkttype	Bjælke- og spændingsdetektor
Mærke	Laserliner
Model	StarSensor 150
Strømforsyning	2 AAA-batterier (LR03) 1,5 V
Dimensioner (L x H x D)	140 x 74 x 52 mm
Vægt (inkl. batterier)	184 g
Detektionsdybde træ/metal	Op til 4 cm
Detektionsdybde spænding	Op til 2 cm
AC-spændingsområde	110 - 230 V, 50 - 60 Hz
Arbejdsbetingelser	0°C til 40°C, luftfugtighed 20 - 90% RH, uden kondens
Opbevaringsbetingelser	-10°C til 50°C, max. luftfugtighed 80% RH, uden kondens
Display	LED
Spændingsadvarsel	Ja (lyn-ikon)
Hovedfunktioner	Detektion af træbjælker, metalsveller og spændingsførende ledninger
Vedligeholdelse og rengøring	Rengør med en let fugtig klud, undgå opløsningsmidler og slibende midler
Sikkerhed	Foretag ikke ændringer på apparatet, følg anvisningerne for elektrisk arbejde, vær opmærksom på elektromagnetiske felter
Reservedele og reparabilitet	Udskiftelige batterier (AAA)
Generelle oplysninger	Brugsanvisning tilgængelig online, i overensstemmelse med EU's WEEE-direktiv

Ofte stillede spørgsmål - StarSensor 150 Laserliner

Hvordan sætter jeg batterierne i StarSensor 150?

Åbn batterirummet på apparatets bagside. Indsæt 2 AAA-batterier (LR03) med den angivne polaritet. Luk batterirummet.

Hvordan tænder jeg detektoren?

Hold tænd-knappen (mærke 3 på apparatet) inde for at tænde StarSensor 150. Slip knappen for at slukke.

Hvordan detekterer jeg en træ- eller metalbjælke?

Placer apparatet mod overfladen og bevæg det langsomt. LED'erne lyser for at angive midten og kanterne af skjulte objekter. Hold din frie hånd mindst 15 cm væk fra apparatet for at undgå forstyrrelser.

Hvordan detekterer jeg spændingsførende ledninger?

Spændingsadvarslen aktiveres automatisk, når apparatet detekterer en spændingsførende ledning. Lyn-symbolerne lyser. Detektionen fungerer op til 2 cm dybde for AC-spænding 110-230 V.

Hvad gør jeg, hvis apparatet ikke detekterer noget?

Kontroller, at batterierne er korrekt installeret og tilstrækkeligt opladet. Sørg for at bevæge apparatet langsomt. For bjælker, kontroller om andre bjælker er jævnt fordelt (30, 40 eller 60 cm). Visse materialer som keramiske fliser eller metalliserede tapeter kan forhindre detektion.

Hvor dybt kan jeg detektere bjælker?

Detektion af træ- eller metalbjælker er mulig op til 4 cm dybde under overfladen. For spændingsførende ledninger er maksimal dybde 2 cm.

Hvilke materialer kan forstyrre detektionen?

Keramiske gulvfliser, tæpper med polstret bagside, tapeter med metalfibre eller metalfilm, og nymalede fugtige vægge (lad tørre i mindst en uge) kan forhindre korrekt detektion.

Kan jeg bruge apparatet tæt på elektriske installationer?

Ja, men følg sikkerhedsanvisningerne: Afbryd strømmen før arbejde nær elektriske ledninger. Foretag ikke målinger alene i nærheden af farlige installationer. Hvis du er i tvivl, kontakt en kvalificeret elektriker.

Hvordan rengør jeg StarSensor 150?

Rengør apparatet med en let fugtig klud. Brug ikke rengøringsmidler, opløsningsmidler eller slibende midler. Fjern batterierne før længere tids opbevaring og opbevar apparatet tørt og rent.

Hvor finder jeg den fulde brugsanvisning?

Den fulde brugsanvisning kan downloades gratis på notice-facile.com. Du kan også anmode om den på et andet sprog via formularen på siden.

BRUGSANVISNING StarSensor 150 Laserliner

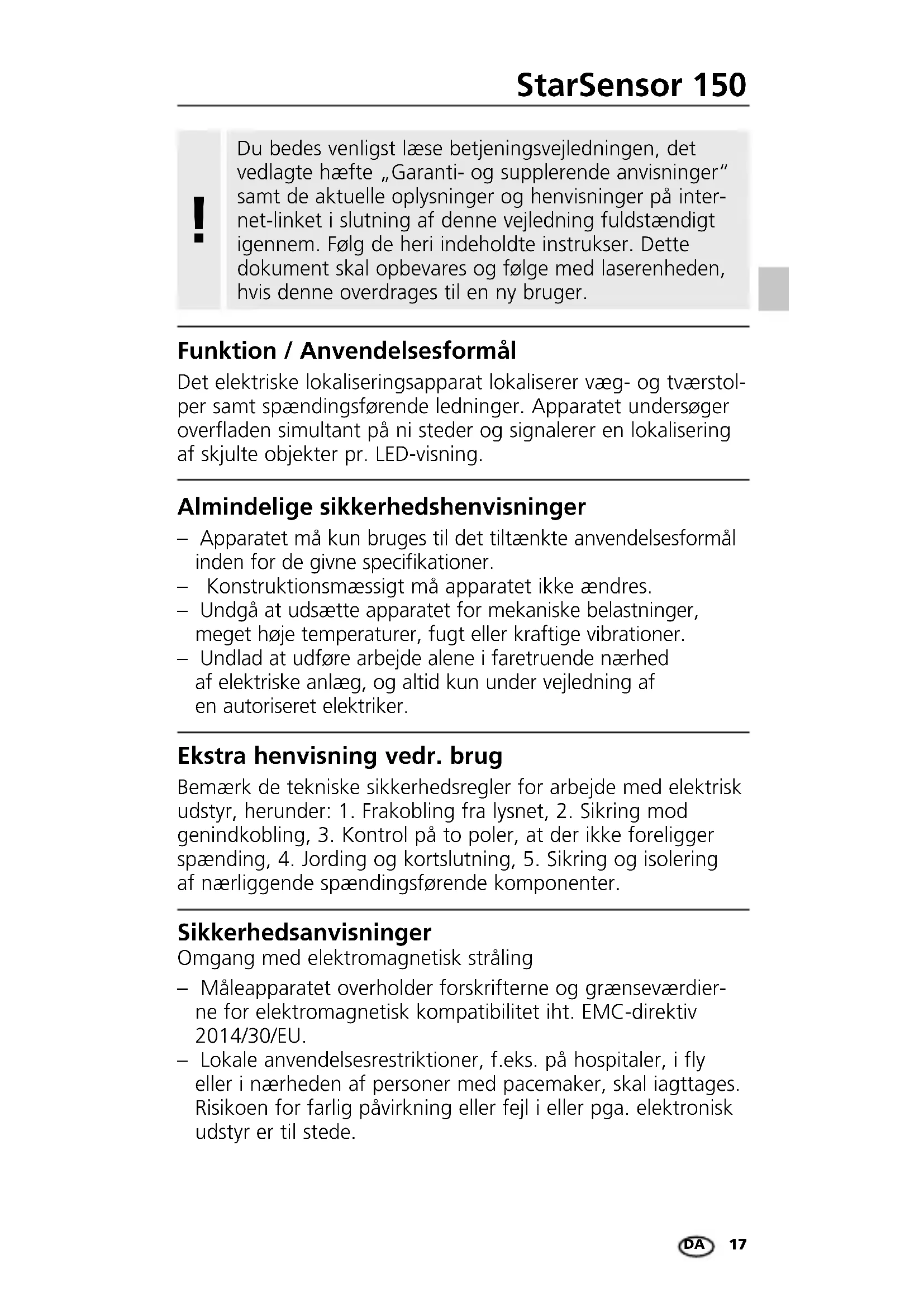

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Funktion / Anvendelsesformål

Det elektriske lokaliseringsapparat lokaliserer væg- og tværstolper samt spændingsførende ledninger. Apparatet undersøger overfladen simultant på ni steder og signalerer en lokalisering af skjulte objekter pr. LED-visning.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Undlad at udføre arbejde alene i faretruende nærhed af elektriske anlæg, og altid kun under vejledning af en autoriseret elektriker.

Ekstra henvisning vedr. brug

Bemærk de tekniske sikkerhedsregler for arbejde med elektrisk udstyr, herunder: 1. Frakobling fra lysnet, 2. Sikring mod genindkobling, 3. Kontrol på to poler, at der ikke foreligger spænding, 4. Jording og kortslutning, 5. Sikring og isolering af nærliggende spændingsførende komponenter.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Laserliner

- Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

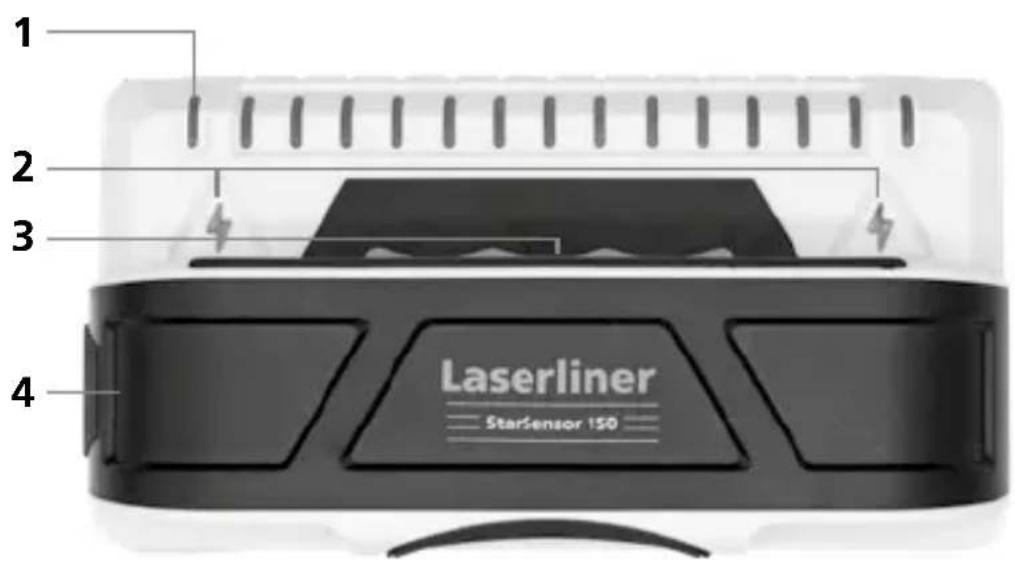

1 LED-display
2 Spændingsadvarsel
3 Enhed tændt
4 Batterihuset

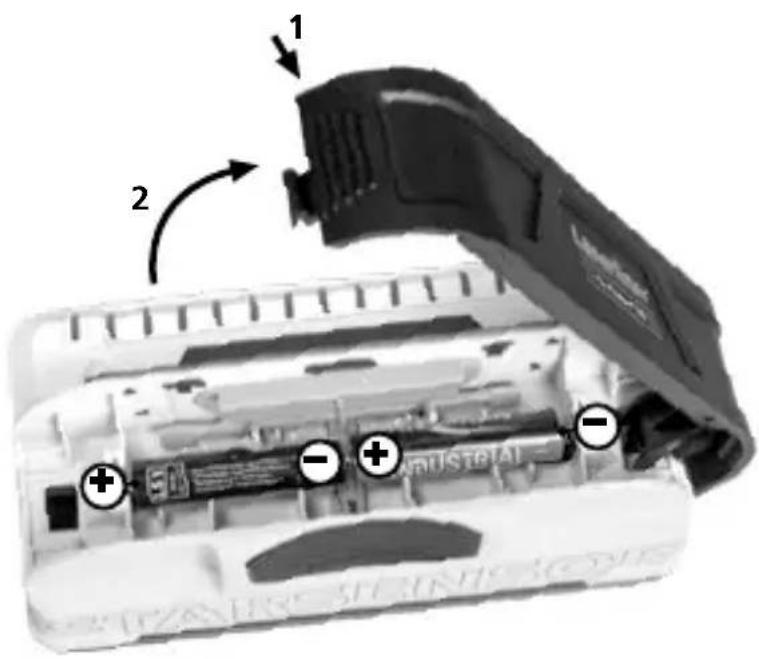

1 Isætning af batterier

Åbn batterihuset og læg batterierne (2 x Type AAA) i. Vær opmærksom på de angivne poler.

Enhed tændt: Hold ON-knappen (3) nede.

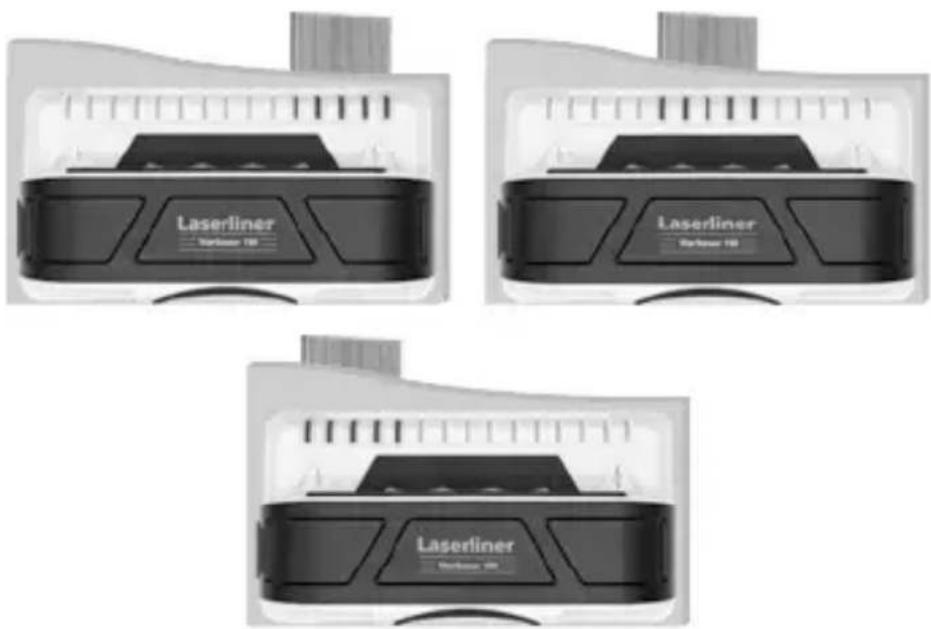

Scan: LED erne identificerer midten og kanterne af bjælker og skjulte elementer.

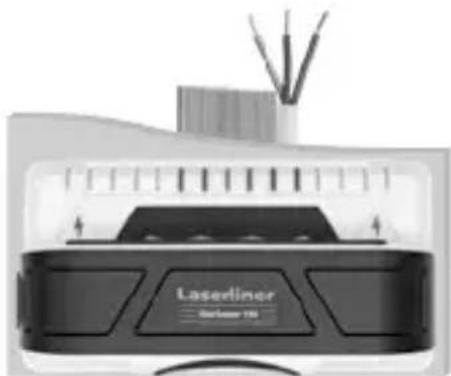

Spændingsadvarsel: Blitzsymbolerne blinker, for at vise eksistensen af strømførende ledninger.

Enhed slukket: Slip ON-knappen (3).

Detektering af væg- og tværstolper af træ og metal i mørtelfrit elementbyggeri fx under gipsfiberplader, træpaneler og andre ikke-metalliske forskalninger.

Bevæg StarSensor 150 langsomt sidelæns henover overfladen.

Laserliner

Tip 1: For at undgå driftsforstyrrelser bør den frie hånd eller andre objekter ikke være nærmere end 15 cm ved StarSensor 150, när der måles.

Tip 2: Afprøv, om det er en lægte, du er stødt på. Prøv om der er andre lægter på begge sider i regelmæssig afstand som f.eks. 30, 40 eller 60 cm. Afprøv yderligere opad og nedad på det første sted, du målte, for at konstatere, at der virkelig er tale om en lægte.

Bemærk: Ved objekter, der ligger dybt inde i væggen, kan det ske, at der ikke vises fuldt udslag.

Hvis der er elektriske ledninger, metal- eller plastrør i nærheden af en gipsplade, eller at de berører denne, kan det forekomme, at StarSensor 150 vil registrere disse som lægter.

Vær opmærksom på nedennævnte materialer

Gennem disse materialer kan StarSensor 150 have vanskeligt ved at scanne lægter og strøer m.v.:

– Gulvfliser af keramik
- Tæpper med underlag
- Tapet med metalfibre eller metalfolie
– Nymalede, fugtige vægge. De skal tørre mindst en uge.

Sluk altid for elektriciteten på hovedkontakten, når du arbejder i nærheden af elektriske ledninger.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Tekniske data

(Ret til ændringer forbeholdt. 21W47)

Måleområde AC 110 - 230V, Strømforsyning 2 x 1,5V LR03	50 - 60 Hz
	(AAA)
Arbejdstemperatur	0°C ... 40°C, Luftfugtighed maks. 20 ... 90% rH, ikke-kondenserende
Opbevaringsbetingelser	-10°C ... 50°C, Luftfugtighed maks. 80% rH, ikke-kondenserende
Mål (B x H x L)	140 mm x 74 mm x 52 mm
Vægt 184 g (inkl. batterier)
Måledybde
Stolpelokalisering træ/metal	op til 4 cm dybde
Spændingsadvarsel op til 2 cm	dybde

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=ALP
