Producttype	Balk- en spanningsdetector
Merk	Laserliner
Model	StarSensor 150
Voeding	2 AAA-batterijen (LR03) 1,5 V
Afmetingen (L x H x D)	140 x 74 x 52 mm
Gewicht (inclusief batterijen)	184 g
Detectiediepte hout/metaal	Tot 4 cm
Detectiediepte spanning	Tot 2 cm
AC-spanningbereik	110 - 230 V, 50 - 60 Hz
Werkomstandigheden	0°C tot 40°C, luchtvochtigheid 20 - 90% RV, zonder condensatie
Opslagomstandigheden	-10°C tot 50°C, luchtvochtigheid max. 80% RV, zonder condensatie
Weergave	LED
Spanningswaarschuwer	Ja (bliksempictogram)
Hoofdfuncties	Detectie van houten balken, metalen dwarsliggers en onder spanning staande leidingen
Onderhoud en reiniging	Reinigen met een licht vochtige doek, vermijd oplosmiddelen en schurende producten
Veiligheid	Het apparaat niet wijzigen, houd u aan de voorschriften voor elektrische werkzaamheden, let op elektromagnetische velden
Reserveonderdelen en repareerbaarheid	Vervangbare batterijen (AAA)
Algemene informatie	Handleiding online beschikbaar, conform aan EU-richtlijn AEEA

Veelgestelde vragen - StarSensor 150 Laserliner

Hoe plaats ik de batterijen in de StarSensor 150?

Open het batterijcompartiment aan de achterkant van het apparaat. Plaats 2 AAA-batterijen (LR03) volgens de aangegeven polariteit. Sluit het compartiment.

Hoe schakel ik de detector in?

Houd de aan/uit-knop (markering 3 op het apparaat) ingedrukt om de StarSensor 150 in te schakelen. Laat de knop los om uit te schakelen.

Hoe detecteer ik een houten of metalen balk?

Plaats het apparaat tegen het oppervlak en beweeg het langzaam. De LED's gaan branden om het midden en de randen van verborgen objecten aan te geven. Houd uw vrije hand op minstens 15 cm afstand van het apparaat om storingen te voorkomen.

Hoe detecteer ik onder spanning staande draden?

De spanningswaarschuwer wordt automatisch geactiveerd wanneer het apparaat een onder spanning staande leiding detecteert. De bliksemsymbolen lichten op. De detectie werkt tot 2 cm diepte voor een AC-spanning van 110-230 V.

Wat te doen als het apparaat niets detecteert?

Controleer of de batterijen correct zijn geplaatst en voldoende zijn opgeladen. Zorg ervoor dat u het apparaat langzaam beweegt. Controleer voor balken of andere balken regelmatig zijn geplaatst (30, 40 of 60 cm). Sommige materialen zoals keramische tegels of gemetalliseerd behang kunnen de detectie belemmeren.

Tot welke diepte kan ik balken detecteren?

Detectie van houten of metalen balken is mogelijk tot 4 cm diepte onder het oppervlak. Voor onder spanning staande leidingen is de maximale diepte 2 cm.

Welke materialen kunnen de detectie verstoren?

Keramische vloertegels, vloerkleden met gevoerde rug, behang met metalen vezels of metaalfolie, en vers geverfde en vochtige muren (minstens een week laten drogen) kunnen een correcte detectie verhinderen.

Kan ik het apparaat gebruiken in de buurt van elektrische installaties?

Ja, maar houd u aan de veiligheidsvoorschriften: schakel de stroom uit voordat u in de buurt van elektrische leidingen werkt. Voer geen metingen alleen uit in de buurt van gevaarlijke installaties. Neem bij twijfel contact op met een gekwalificeerde elektricien.

Hoe reinig ik de StarSensor 150?

Reinig het apparaat met een licht vochtige doek. Gebruik geen schoonmaakmiddelen, oplosmiddelen of schurende producten. Verwijder de batterijen bij langdurige opslag en bewaar het apparaat op een droge en schone plaats.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis te downloaden op de website notice-facile.com. U kunt deze ook in een andere taal aanvragen via het formulier op de pagina.

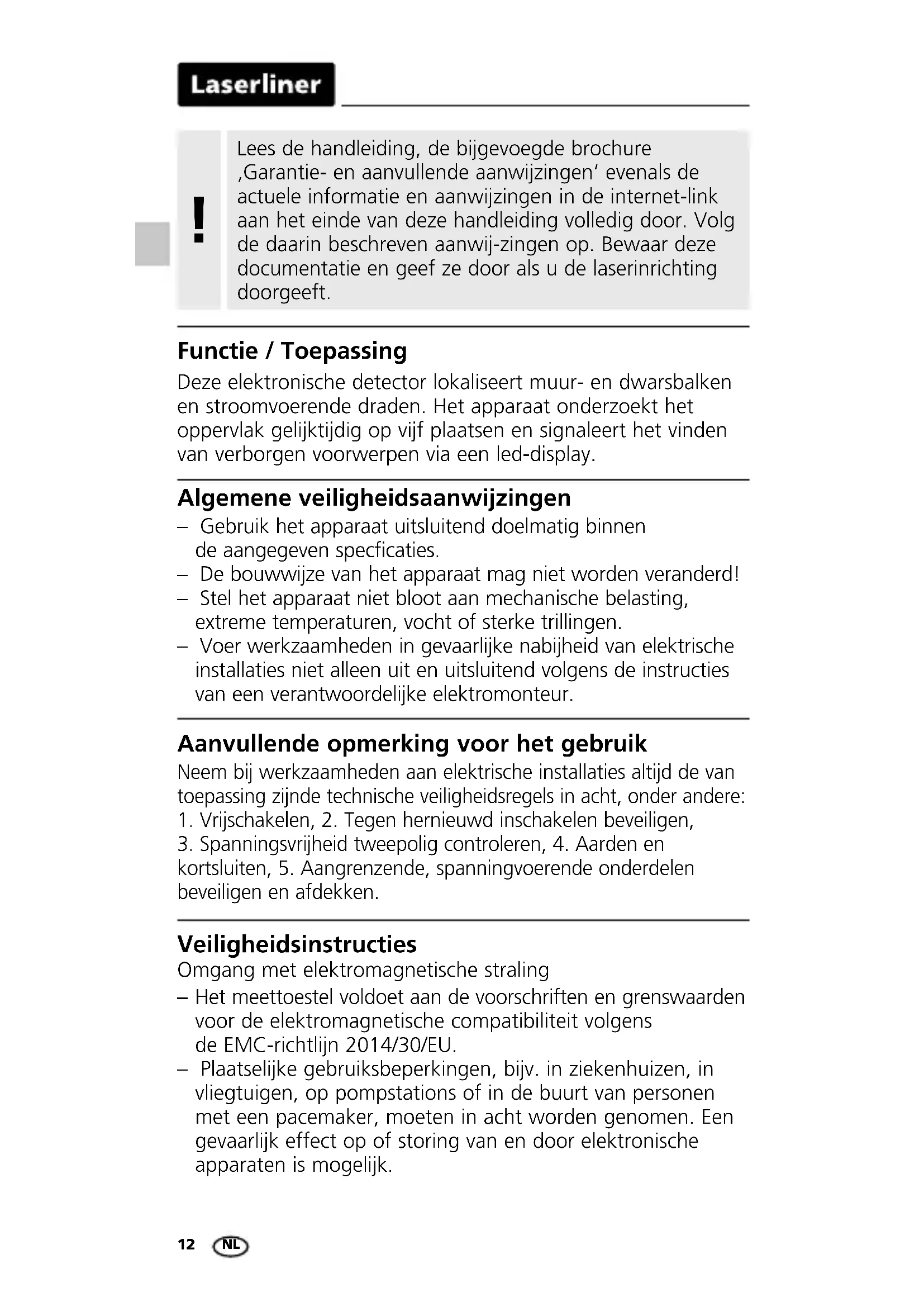

GEBRUIKSAANWIJZING StarSensor 150 Laserliner

Lees de handleiding, de bijgevoegde brochure ,Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / Toepassing

Deze elektronische detector lokaliseert muur- en dwarsbalken en stroomvoerende draden. Het apparaat onderzoekt het oppervlak gelijktijdig op vijf plaatsen en signaleert het vinden van verborgen voorwerpen via een led-display.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Voer werkzaamheden in gevaarlijke nabijheid van elektrische installaties niet alleen uit en uitsluitend volgens de instructies van een verantwoordelijke elektromonteur.

Aanvullende opmerking voor het gebruik

Neem bij werkzaamheden aan elektrische installaties altijd de van toepassing zijnde technische veiligheidsregels in acht, onder andere:

1. Vrijschakelen, 2. Tegen hernieuwd inschakelen beveiligen,
2. Spanningsvrijheid tweepolig controleren, 4. Aarden en kortsluiten, 5. Aangrenzende, spanningvoerende onderdelen beveiligen en afdekken.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

- Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

1 Led weergave
2 Spanningswaarschuwing
3 Apparaat aan
4 Batterjvakje

1 Batterij plaatsen

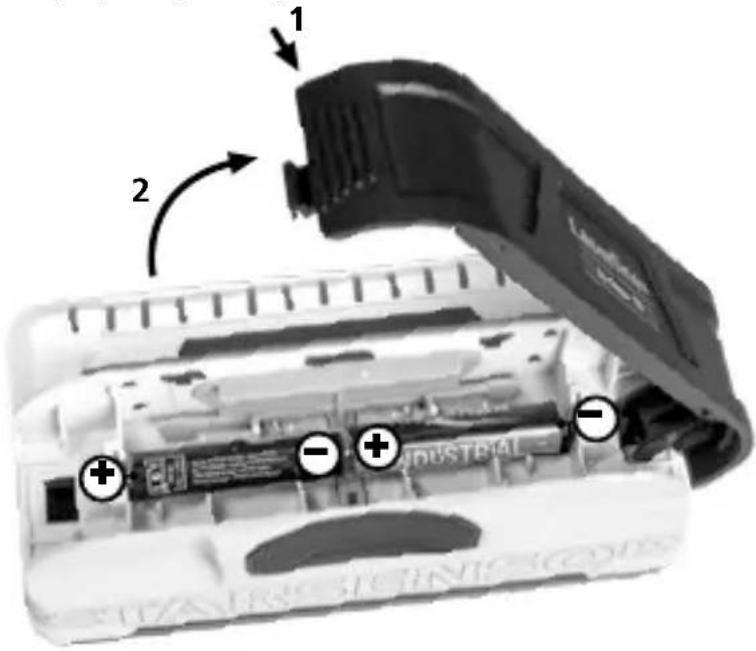

Open het batterijvakje en plaats de batterijen (2 x type AAA) overeenkomstig de installatie symbolen.

Let daarbij op de juiste polariteit.

Laserliner

2 Ingebruikname

Apparaat aan: Aan-toets (3) ingedrukt houden.

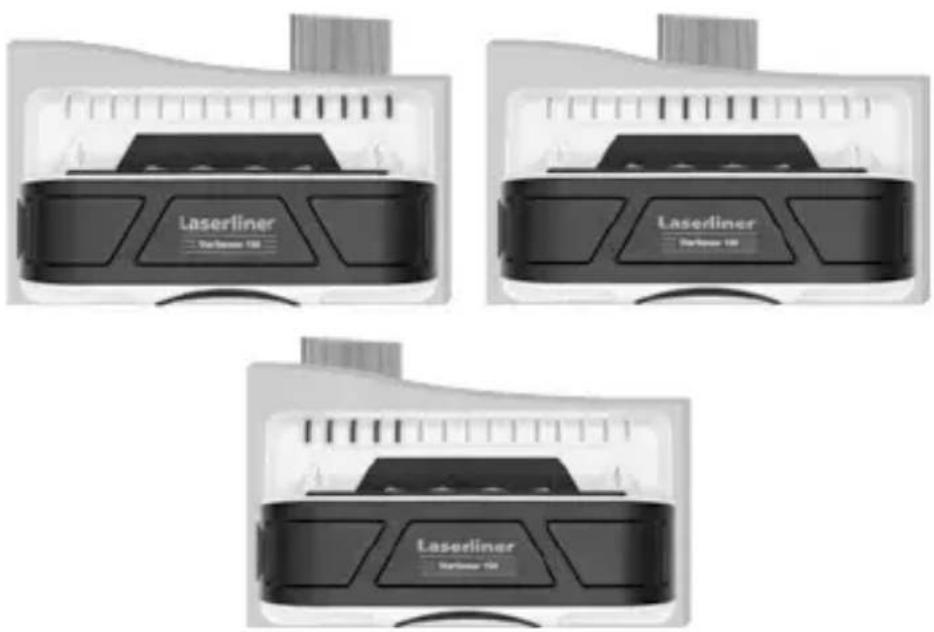

Scan: De leds detecteren het midden en de randen van balken en verborgen voorwerpen.

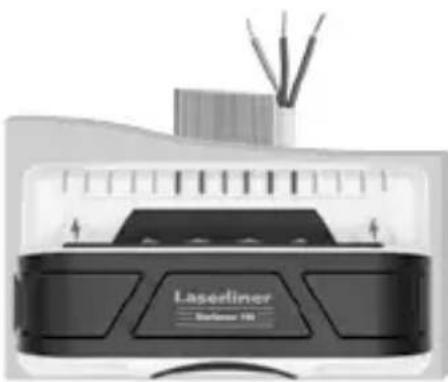

Spanningswaarschuwing: De bliksemsymbolen gaan branden om aan te geven dat er draden onder spanning staan.

Apparaat uit: Aan-toets (3) loslaten..

Herkennen van wand- en dwarsbalken van hout en metaal inde droogbouw bijv. onder gipsvezelplaten, houtpanelen ofandere niet-metalen bekistingen.

Beweeg het apparaat langzaam over het oppervlak.

Tip 1: Houd uw vrije hand tijdens het aftasten minimaal 15 cm van de StarSensor 150 of andere objecten verwijderd om storingen te vermijden.

Tip 2: Waarborg dat u daadwerkelijk een balk hebt gevonden. Controleer daarvoor of andere balken op beide zijden in gelijkmatige afstanden voorhanden zijn, normaalgesproken 30, 40 of 60 cm. Controleer bovendien op meerdere plekken direct boven en onder de eerste gevonden plek of het daadwerkelijk om een balk gaat.

Opmerking: Bij objecten die zich zeer diep in de wand bevinden kan het gebeuren dat geen volledige uitslag aangegeven wordt.

Indien zich elektrische leidingen, metaal- of kunststofbuizen in de buurt van een gipsvezelplaat bevinden of deze raken, worden deze door de StarSensor 150 eventueel als balk herkend.

Bijzonderheden bij verschillende materialen

Door de volgende materialen kunnen eventueel geen houtbalken worden opgespoord:

• keramische vloertegels
• tapijtvloeren met gepolsterde achterzijde
  – behang met metaalvezels of metaalfolie
• pas geverfde, vochtige wanden. Wanden moeten minimaal een week lang drogen.

Schakel altijd de stroomverzorging uit, wanneer u in de buurtvan elektrische leidingen werkt.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens
(Technische veranderingen voorbehouden. 21W47)

Meetbereik AC 110 - 230V, 50 - 60 Hz
Stroomvoorziening 2 x 1,5V LR03 (AAA)
Werkomstandigheden	0°C ... 40°C, Luchtvochtigheid max. 20 ... 90% rH, niet-condenserend
Opslagvoorwaarden	-10°C ... 50°C, Luchtvochtigheid max. 80% rH, niet-condenserend
Afmetingen (B x H x D)	140 mm x 74 mm x 52 mm
Gewicht 184 g (incl. batterijen)
Meetdiepte
Balkdetectie hout / metaal tot	4 cm diepte
Spanningswaarschuwing tot 2	cm diepte

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=ALP
