CombiFinder Plus - Detector Laserliner - Gratis gebruiksaanwijzing en handleiding

Merk	Laserliner
Model	CombiFinder Plus
Producttype	Elektronische detector voor metalen en stroomvoerende leidingen
Afmetingen (L x H x D)	85 mm x 180 mm x 38 mm
Gewicht (inclusief batterij)	180 g
Voeding	1 alkaline 9V batterij (type 6LR61)
Meetmodi	METAL-SCAN (metalen) en AC-SCAN (stroomvoerende leidingen)
Detectiediepte ferrometalen	tot 7,5 cm
Detectiediepte non-ferrometalen	tot 5 cm
Detectiediepte stroomvoerende kabels	tot 4 cm
Detecteerbaar AC-spanningbereik	110 - 230 V, 50 - 60 Hz
Display	LCD-scherm met achtergrondverlichting
Kalibratie	Automatisch (Auto-Cal, Auto-Cal Plus) en handmatig (CAL-toets)
Waarschuwing	Geluidssignaal en LED (rood/groen) voor detectie
Veiligheid	Schakel de stroom uit bij werkzaamheden in de buurt van stroomvoerende leidingen
Onderhoud en reiniging	Reinig met een droge doek. Bewaar op een droge en schone plaats.
Onderdelen	Vervangbare 9V-batterij. Geen andere onderdelen gespecificeerd.
Repareerbaarheid	Neem contact op met de klantenservice van Laserliner voor reparaties.
Bedrijfstemperatuur	0°C tot 40°C (32°F tot 104°F)
Opslagtemperatuur	-20°C tot 70°C (-4°F tot 158°F)
Automatische uitschakeling	Ongeveer 30 seconden na de laatste meting
Garantie	Raadpleeg het boekje 'Aanvullende opmerkingen en garantie'
Conformiteit	Conform EU-normen, WEEE-richtlijn
Fabrikant	Laserliner

Veelgestelde vragen - CombiFinder Plus Laserliner

Hoe zet ik het apparaat aan en uit?

Om in te schakelen, druk kort op de Aan/Uit-knop (4). Om uit te schakelen, houd de knop ongeveer 4 seconden ingedrukt.

Welke meetmodi zijn beschikbaar?

Twee modi: METAL-SCAN voor het detecteren van metalen (ferro en non-ferro) en AC-SCAN voor het lokaliseren van stroomvoerende leidingen.

Hoe kalibreer ik het apparaat?

Automatische kalibratie vindt plaats bij het inschakelen en bij het wisselen van modus (toont 'CAL'). Handmatige kalibratie is mogelijk door op de CAL-toets (5) te drukken. Houd het instrument stil tijdens de kalibratie.

Wat is de maximale detectiediepte voor metaal?

Voor ferrometalen: tot 7,5 cm. Voor non-ferrometalen: tot 5 cm.

Kan ik stroomvoerende kabels detecteren?

Ja, in de AC-SCAN-modus kunt u stroomvoerende kabels tot 4 cm diepte detecteren. Het apparaat detecteert wisselende elektrische velden van 110 tot 230 V.

Wat moet ik doen als het apparaat 'ERROR' weergeeft?

De fout geeft aan dat het apparaat tijdens de kalibratie op een metaal staat. Verplaats het instrument een paar centimeter en herhaal de meting.

Heeft het apparaat een automatische uitschakeling?

Ja, het apparaat schakelt automatisch uit na ongeveer 30 seconden na de laatste meting om de batterij te sparen.

Hoe reinig ik het apparaat?

Reinig het apparaat met een droge doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen. Bewaar het op een droge plaats.

Welke batterij moet ik gebruiken?

Gebruik een alkaline 9V-batterij (type 6LR61). Let op de polariteit bij het plaatsen in het compartiment aan de achterkant.

Wat moet ik doen als ik geen stroomvoerende leiding kan detecteren?

Zorg ervoor dat de leiding niet wordt beschermd door een metalen omhulsel. Probeer de METAL-SCAN-modus om de omhulling te lokaliseren. Plaats uw vrije hand op de muur om statische ladingen af te voeren en werk langzaam.

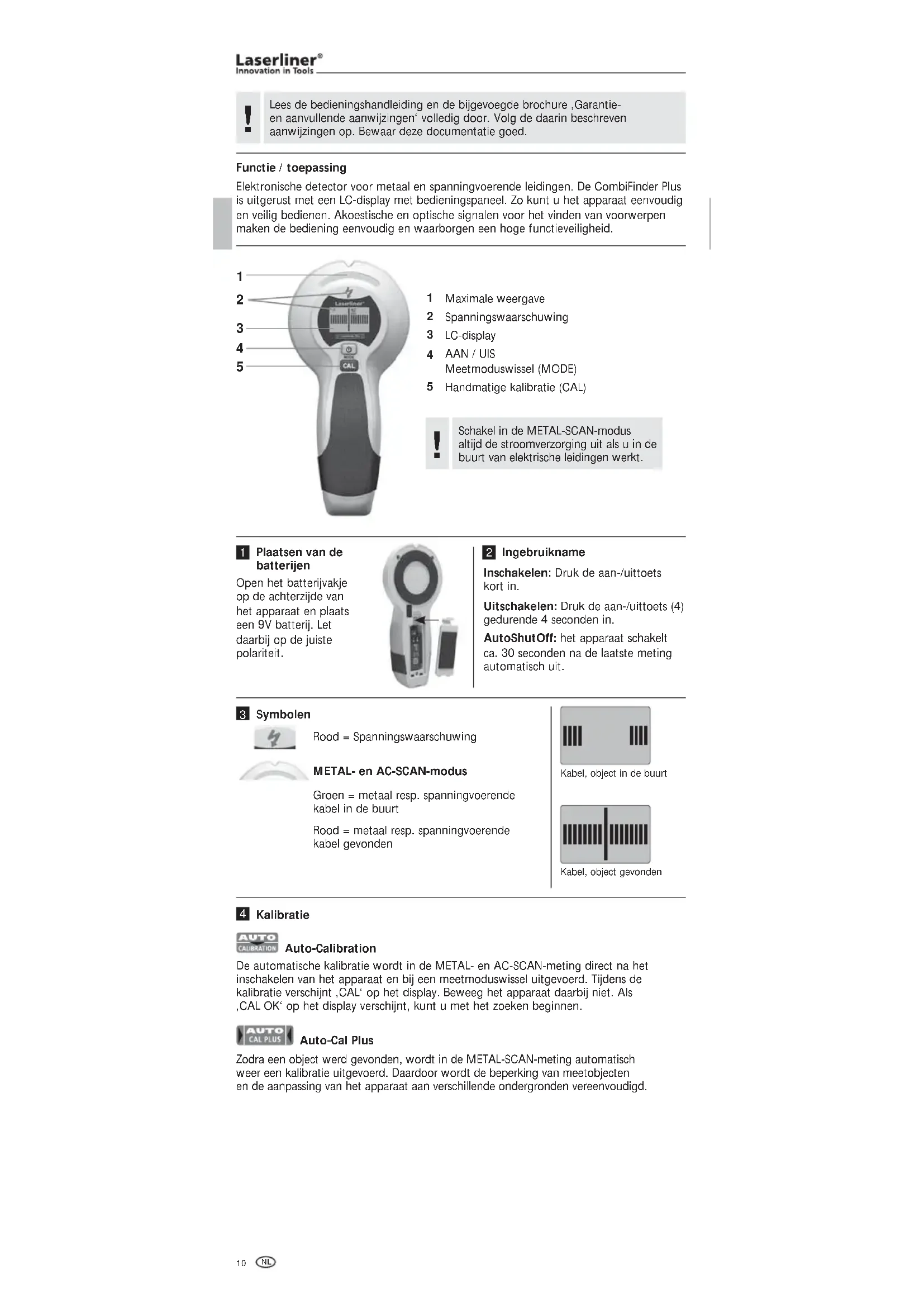

GEBRUIKSAANWIJZING CombiFinder Plus Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.

Functie / toepassing

Elektronische detector voor metaal en spanningvoerende leidingen. De CombiFinder Plus is uitgerust met een LC-display met bedieningspaneel. Zo kunt u het apparaat eenvoudig en veilig bedienen. Akoestische en optische signalen voor het vinden van voorwerpen maken de bediening eenvoudig en waarborgen een hoge functieveiligheid.

1
2
3
4
5

1 Maximale weergave
2 Spanningswaarschuwing
3 LC-display
4 AAN / UIS Meetmoduswissel (MODE)
5 Handmatige kalibratie (CAL)

Schakel in de METAL-SCAN-modus altijd de stroomverzorging uit als u in de buurt van elektrische leidingen werkt.

Plaatsen van de batterijen

Open het batterijvakje op de achterzijde van het apparaat en plaats een 9V batterij. Let daarbij op de juiste polariteit.

Ingebruikname

Inschakelen: Druk de aan-/uittoets kort in.

Uitschakelen: Druk de aan-/uittoets (4) gedurende 4 seconden in.

AutoShutOff: het apparaat schakelt ca. 30 seconden na de laatste meting automatisch uit.

Symbolen

Rood = Spanningswaarschuwing

METAL- en AC-SCAN-modus

Groen = metaal resp. spanningvoerende kabel in de buurt

Rood = metaal resp. spanningvoerende kabel gevonden

Kabel, object in de buurt

Kabel, object gevonden

Kalibratie

Auto-Calibration

De automatische kalibratie wordt in de METAL- en AC-SCAN-meting direct na het inschakelen van het apparaat en bij een meetmoduswissel uitgevoerd. Tijdens de kalibratie verschijnt, CAL' op het display. Beweeg het apparaat daarbij niet. Als 'CAL OK' op het display verschijnt, kunt u met het zoeken beginnen.

Auto-Cal Plus

Zodra een object werd gevonden, wordt in de METAL-SCAN-meting automatisch weer een kalibratie uitgevoerd. Daardoor wordt de beperking van meetobjecten en de aanpassing van het apparaat aan verschillende ondergronden vereenvoudigd.

Handmatige kalibratie

Door het indrukken van de CAL-toets (5) kunt u het apparaat handmatig kalibreren. Op deze wijze kunnen metingen opnieuw begonnen resp. meetobjecten nog exacter beperkt worden.

De maximale apparaatgevoeligheid wordt bereikt als het apparaat tijdens de kalibratie in de lucht wordt gehouden.

Het apparaat en de wand moeten tijdens de kalibratie (niet bij de kalibratie in de lucht) en gedurende de complete meting met elkaar in contact blijven. Ook dient u de hand aan het apparaat te houden.

5 Meetmodus selecteren

Druk de modustoets (4) kort in.

METAL-SCAN: Opsporen van metaal in alle niet-metalen materialen

AC-SCAN: Lokaliseren van spanningvoerende kabels direct onder niet-metalen bekistingen

Het apparaat detecteert verdekt liggend metaal in alle niet-metalen materialen zoals bijv. steen, beton, estrik, hout, gipsvezelplaten, gasbeton, keramische en minerale bouwstoffen.

- Selecteer METAL-SCAN (toets 4).

- Zodra CAL verandert in CAL OK kunt u het apparaat bewegen.

- MOVE: beweeg het apparaat langzaam over het oppervlak.

A

B

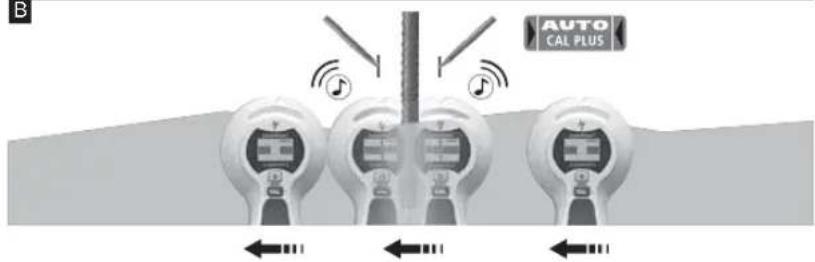

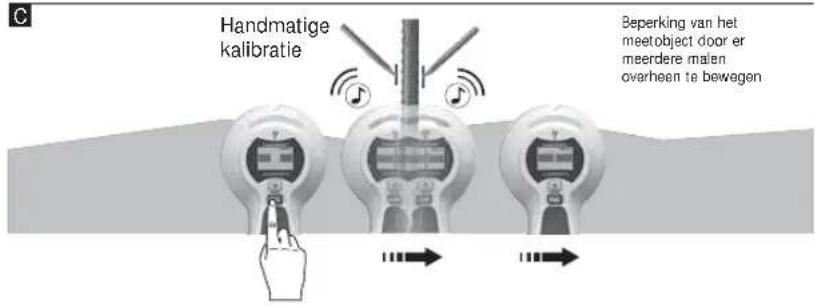

Tip 1: Tussen beide markeringen in ligt het midden van het metalen object. Door de hoge meetgevoeligheid verschijnen dikke metaalobjecten breder dan deze in werkelijkheid zijn. Beweeg het apparaat daarom opnieuw over het gevonden meetobject, zie grafiek B. Het apparaat kalibreert hierbij automatisch. De handmatige kalibratie dient in de buurt van de als laatste gevonden positie te worden uitgevoerd, zie grafiek C. Herhaal deze werkstappen zo nodig.

Tip 2: De uitgangspositie is belangrijk: plaats het apparaat op een punt waarachter zich geen metaal bevindt. In het andere geval wordt een fout weergeven (ERROR). Storingen verhelpen: beweeg het apparaat een paar centimeter van de actuele positie weg en begin opnieuw met de meting.

Tip 3: Bij veeleisende toepassingen, bijv. bij geribbeld staal, tast u het oppervlak zowel horizontal als verticaal af.

Tip 4: Bovendien kunnen eventueel flexibele vloer- en wandverwarmingsbuizen worden herkend die een metaalfolie bevatten en dicht onder het oppervlak liggen. Test deze functie op plekken waar u het verloop van de buis kent.

Tip 5: houd uw vrije hand of andere voorwerpen tijdens het aftasten minimaal 15 cm van het apparaat verwijderd om storingen te vermijden.

Tip 6: het apparaat vindt alléén de buitenste rand van metalen constructies die eventueel om deuren, vensters en hoeken zijn aangebracht. Vervolgens zoekt u de andere rand van de metalen constructie. Beweeg het apparaat naar links en rechts over de muur. Als de maximale weergave verschijnt, hebt u de rand van de metalen constructie bereikt.

Tip 7: waarborg dat u daadwerkelijk een metalen object hebt gevonden. Controleer daarvoor of andere metalen objecten aan beide zijden op gelijkmatige afstanden voorhanden zijn, normalerwijze 30, 40 of 60 cm. Controleer bovendien op meerdere plekken direct boven en onder de eerste gevonden plek of het daadwerkelijk om een metalen object gaat.

Tip 8: getextureerde plafonds: het plafond moet worden afgedekt met beschermend karton. Zoek hier met de maximale gevoeligheid van het apparaat, d.w.z.: kalibreer het apparaat in de lucht.

Opmerking: Bij objecten die zich zeer diep in de wand bevinden kan het gebeuren dat geen volledige uitslag aangegeven wordt.

7 AC-SCAN-meting

Lokaliseren van spanningvoerende leidingen direct onder pleister-werk resp. houtpanelen en andere niet-metalen bekistingen. Spanningvoerende leidingen in droogbouwmuren met metalen regelwerk worden niet gedetecteerd.

- Selecteer AC-SCAN (toets 4).

- Zodra CAL verandert in CAL OK kunt u het apparaat bewegen.

- MOVE: beweeg het apparaat langzaam over het oppervlak.

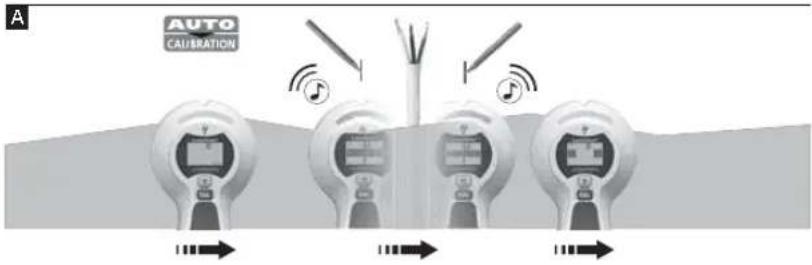

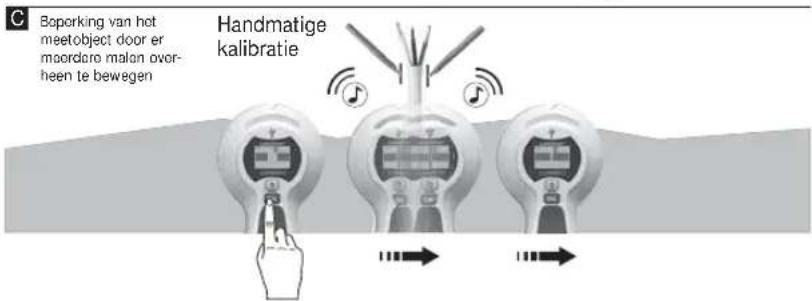

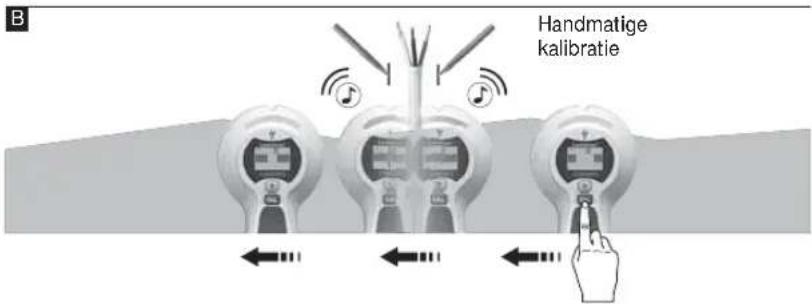

Tip 1: De handmatige kalibratie dient in de buurt van de als laatste gevonden positie te worden uitgevoerd, zie grafiek B/C. Herhaal deze werkstappen zo nodig.

Tip 2: Op grond van statische oplading kunnen naast de daad werkelijke leidingpositie eventueel elektrische velden worden ontdekt. Voer elektrische lading af door uw vrije hand op de muur te leggen.

Tip 3: Werk langzaam, omdat wrijving storende lading kan veroorzaken.

Tip 4: Wanneer u het vermoeden hebt dat leidingen voorhanden zijn, maar geen leidingen kunt vinden, liggen deze eventueel afgeschermd in kabelkanalen. Gebruik METAL-SCAN om metalen kabelkanalen te lokaliseren.

Tip 5: Metaal in wanden (bijv. metalen regelwerk) dragen elektrische velden over en veroorzaken op deze wijze stoorinvloeden. Schakel in dit geval over naar METAL-SCAN om de leiding te vinden.

Tip 6: De uitgangspositie is belangrijk: om de maximale gevoeligheid te bereiken, begint u het proces door het apparaat niet in de buurt van stroomvoerende leidingen te positioneren.

Opmerking: Bij objecten die zich zeer diep in de wand bevinden kan het gebeuren dat geen volledige uitslag aangegeven wordt.

Leidingen die dieper liggen dan 4 cm, worden eventueel niet herkend.

8 METAL-SCAN: Spannings waar schuwingen

Permanente spannings waarschuwingen in niet-afgeschermde leidingen zodra een elektrisch veld herkend wordt.

Schakel altijd de stroomverzorging uit als u in de buurt van elektrische leidingen werkt.

9 Backlight

Het apparaat beschikt over een achtergrondverlichting.

Technische gegevens
Meetbereik AC 110 - 230V, 50 - 60 Hz
Werktemperatuur 0°C ... 40°C (32°F ... 104°F)
Opbergtemperatuur -20°C ... 70°C (-4°F ... 158°F)
Stroomvoorziening 1 x 9V alkalibatterij (type 6LR 61)
Afmetingen (B x H x D) 85 mm x 180 mm x 38 mm
Gewicht (incl. batterij) 180 g
Meetdiepte
Gerichte metaallokalisatie ferro-scan / non-ferro-scan (METAL-SCAN)	tot 7,5 cm / tot 5 cm diepte
Gerichte lokalisatie van stroomleidingen – spanningvoerend (AC-SCAN)	tot 4 cm diepte
Lokalisatie van stroom-leidingen – niet-spanningvoerend	tot 4 cm diepte

Technische veranderingen voorbehouden. 12.2012

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

www.laserliner.com/info
