GEBRUIKSAANWIJZING 080.955A Laserliner

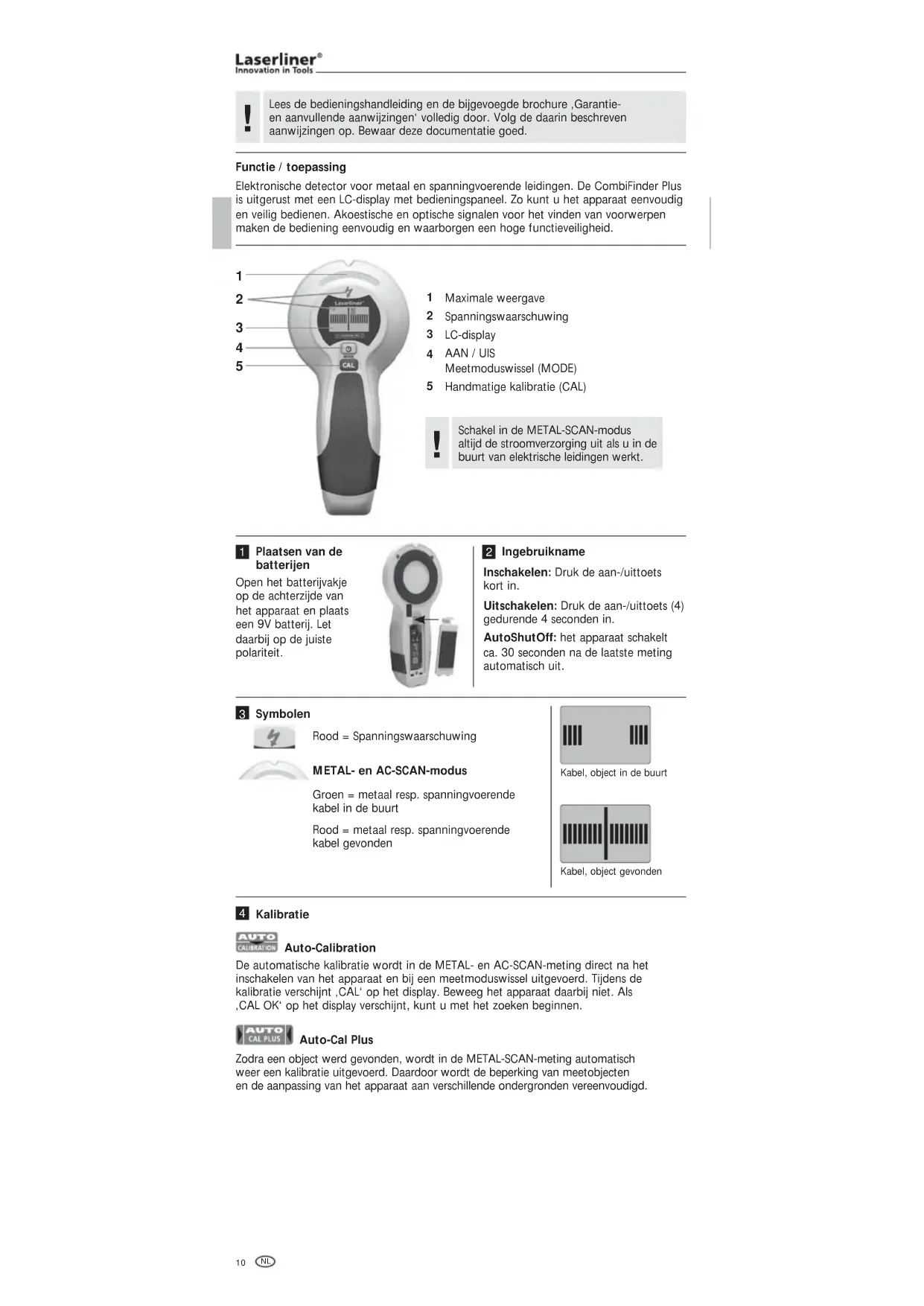

Elektronische detector voor metaal en spanningvoerende leidingen. De CombiFinder Plus is uitgerust met een LC-display met bedieningspaneel. Zo kunt u het apparaat eenvoudig en veilig bedienen. Akoestische en optische signalen voor het vinden van voorwerpen maken de bediening eenvoudig en waarborgen een hoge functieveiligheid. Maximale weergave Spanningswaarschuwing LC-display AAN / UIS Meetmoduswissel (MODE) Handmatige kalibratie (CAL) Open het batterijvakje op de achterzijde van het apparaat en plaats een 9V batterij. Let daarbij op de juiste polariteit. Plaatsen van de batterijen Inschakelen: Druk de aan-/uittoets kort in. Uitschakelen: Druk de aan-/uittoets (4) gedurende 4 seconden in. AutoShutOff: het apparaat schakelt ca. 30 seconden na de laatste meting automatisch uit. Ingebruikname Auto-Calibration De automatische kalibratie wordt in de METAL- en AC-SCAN-meting direct na het inschakelen van het apparaat en bij een meetmoduswissel uitgevoerd. Tijdens de kalibratie verschijnt ‚CAL‘ op het display. Beweeg het apparaat daarbij niet. Als ‚CAL OK‘ op het display verschijnt, kunt u met het zoeken beginnen. Auto-Cal Plus Zodra een object werd gevonden, wordt in de METAL-SCAN-meting automatisch weer een kalibratie uitgevoerd. Daardoor wordt de beperking van meetobjecten en de aanpassing van het apparaat aan verschillende ondergronden vereenvoudigd. Kalibratie Schakel in de METAL-SCAN-modus altijd de stroomverzorging uit als u in de buurt van elektrische leidingen werkt.

Rood = Spanningswaarschuwing METAL- en AC-SCAN-modus Groen = metaal resp. spanningvoerende kabel in de buurt Rood = metaal resp. spanningvoerende kabel gevonden Symbolen Kabel, object in de buurt Kabel, object gevonden Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘ volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.

Druk de modustoets (4) kort in. METAL-SCAN: Opsporen van metaal in alle niet-metalen materialen AC-SCAN: Lokaliseren van spanningvoerende kabels direct onder niet-metalen bekistingen Meetmodus selecteren Het apparaat en de wand moeten tijdens de kalibratie (niet bij de kalibratie in de lucht) en gedurende de complete meting met elkaar in contact blijven. Ook dient u de hand aan het apparaat te houden.

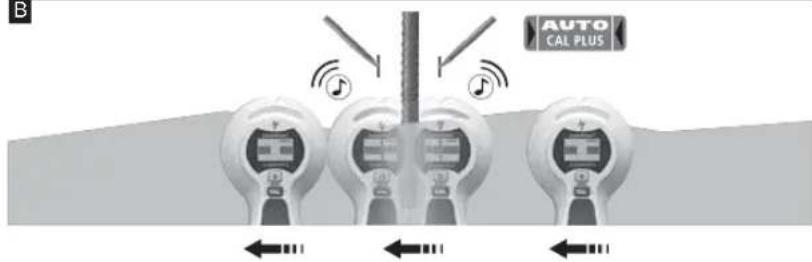

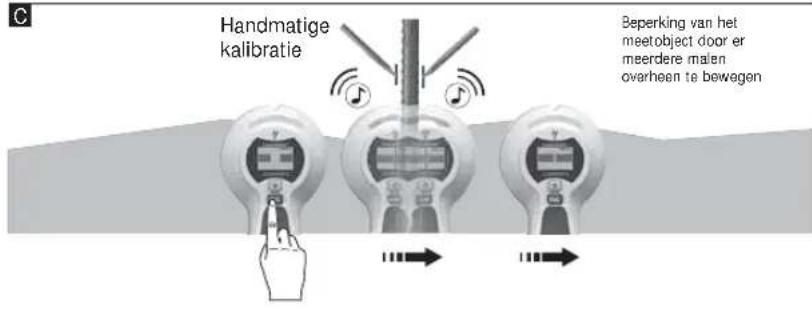

Het apparaat detecteert verdekt liggend metaal in alle niet-metalen materialen zoals bijv. steen, beton, estrik, hout, gipsvezelplaten, gasbeton, keramische en minerale bouwstoffen. – Selecteer METAL-SCAN (toets 4). – Zodra CAL verandert in CAL OK kunt u het apparaat bewegen. – MOVE: beweeg het apparaat langzaam over het oppervlak. METAL-SCAN-meting Tip 1: Tussen beide markeringen in ligt het midden van het metalen object. Door de hoge meetgevoeligheid verschijnen dikke metaalobjecten breder dan deze in werkelijkheid zijn. Beweeg het apparaat daarom opnieuw over het gevonden meetobject, zie grafiek B. Het apparaat kalibreert hierbij automatisch. De hand- matige kalibratie dient in de buurt van de als laatste gevonden positie te worden uitgevoerd, zie grafiek C. Herhaal deze werkstappen zo nodig. Handmatige kalibratie Door het indrukken van de CAL-toets (5) kunt u het apparaat handmatig kalibreren. Op deze wijze kunnen metingen opnieuw begonnen resp. meetobjecten nog exacter beperkt worden. De maximale apparaatgevoeligheid wordt bereikt als het apparaat tijdens de kalibratie in de lucht wordt gehouden. Beperking van het meetobject door er meerdere malen overheen te bewegen Handmatige kalibratie Manual_CombiFinder-Plus_Rev.1212.indd 11 08.01.13 11:3412

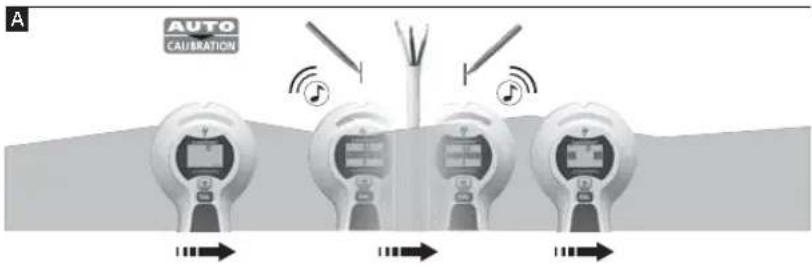

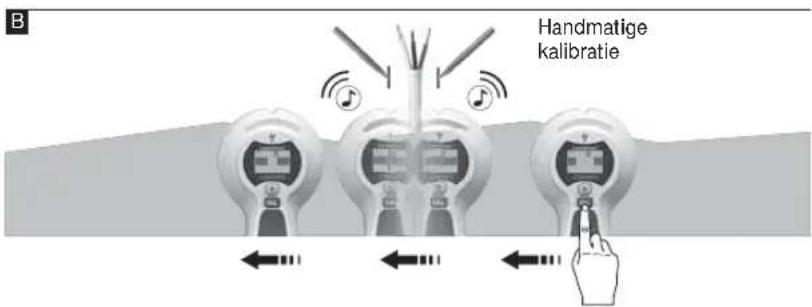

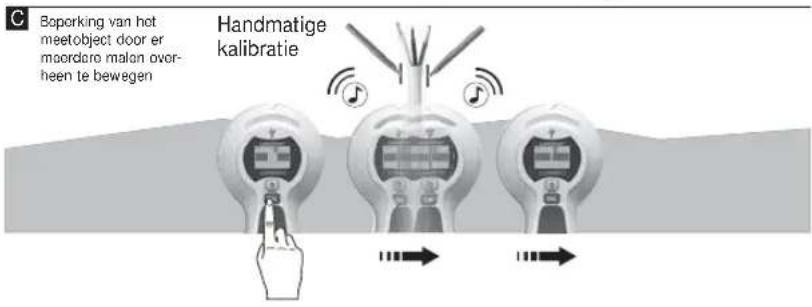

Tip 1: De handmatige kalibratie dient in de buurt van de als laatste gevonden positie te worden uitgevoerd, zie grafiek B/C. Herhaal deze werkstappen zo nodig. Tip 2: Op grond van statische oplading kunnen naast de daad werkelijke leidingpositie eventueel elektrische velden worden ontdekt. Voer elektrische lading af door uw vrije hand op de muur te leggen. Tip 3: Werk langzaam, omdat wrijving storende lading kan veroorzaken. Handmatige kalibratie Beperking van het meetobject door er meerdere malen over- heen te bewegen Handmatige kalibratie Lokaliseren van spanningvoerende leidingen direct onder pleister-werk resp. houtpanelen en andere niet-metalen bekistingen. Spanningvoerende leidingen in droogbouwmuren met metalen regelwerk worden niet gedetecteerd. – Selecteer AC-SCAN (toets 4). – Zodra CAL verandert in CAL OK kunt u het apparaat bewegen. – MOVE: beweeg het apparaat langzaam over het oppervlak. AC-SCAN-meting Tip 2: De uitgangspositie is belangrijk: plaats het apparaat op een punt waarachter zich géén metaal bevindt. In het andere geval wordt een fout weergeven (ERROR). Storingen verhelpen: beweeg het apparaat een paar centimeter van de actuele positie weg en begin opnieuw met de meting. Tip 3: Bij veeleisende toepassingen, bijv. bij geribbeld staal, tast u het oppervlak zowel horizontal als verticaal af. Tip 4: Bovendien kunnen eventueel flexibele vloer- en wandverwarmingsbuizen worden herkend die een metaalfolie bevatten en dicht onder het oppervlak liggen. Test deze functie op plekken waar u het verloop van de buis kent. Tip 5: houd uw vrije hand of andere voorwerpen tijdens het aftasten minimaal 15 cm van het apparaat verwijderd om storingen te vermijden. Tip 6: het apparaat vindt alléén de buitenste rand van metalen constructies die even- tueel om deuren, vensters en hoeken zijn aangebracht. Vervolgens zoekt u de andere rand van de metalen constructie. Beweeg het apparaat naar links en rechts over de muur. Als de maximale weergave verschijnt, hebt u de rand van de metalen constructie bereikt. Tip 7: waarborg dat u daadwerkelijk een metalen object hebt gevonden. Controleer daarvoor of andere metalen objecten aan beide zijden op gelijkmatige afstanden voorhanden zijn, normalerwijze 30, 40 of 60 cm. Controleer bovendien op meerdere plekken direct boven en onder de eerste gevonden plek of het daadwerkelijk om een metalen object gaat. Tip 8: getextureerde plafonds: het plafond moet worden afgedekt met beschermend karton. Zoek hier met de maximale gevoeligheid van het apparaat, d.w.z.: kalibreer het apparaat in de lucht. Opmerking: Bij objecten die zich zeer diep in de wand bevinden kan het gebeuren dat geen volledige uitslag aangegeven wordt. Manual_CombiFinder-Plus_Rev.1212.indd 12 08.01.13 11:34CombiFinder Plus

Het apparaat beschikt over een achtergrondverlichting. Backlight EU-bepalingen en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info Technische veranderingen voorbehouden. 12.2012 Tip 4: Wanneer u het vermoeden hebt dat leidingen voorhanden zijn, maar geen leidingen kunt vinden, liggen deze eventueel afgeschermd in kabelkanalen. Gebruik METAL-SCAN om metalen kabelkanalen te lokaliseren. Tip 5: Metaal in wanden (bijv. metalen regelwerk) dragen elektrische velden over en veroorzaken op deze wijze stoorinvloeden. Schakel in dit geval over naar METAL-SCAN om de leiding te vinden. Tip 6: De uitgangspositie is belangrijk: om de maximale gevoeligheid te bereiken, begint u het proces door het apparaat niet in de buurt van stroomvoerende leidingen te positioneren. Opmerking: Bij objecten die zich zeer diep in de wand bevinden kan het gebeuren dat geen volledige uitslag aangegeven wordt. Permanente spannings waarschuwingen in niet-afgeschermde leidingen zodra een elektrisch veld herkend wordt. METAL-SCAN: Spannings waar schuwingen Leidingen die dieper liggen dan 4 cm, worden eventueel niet herkend.

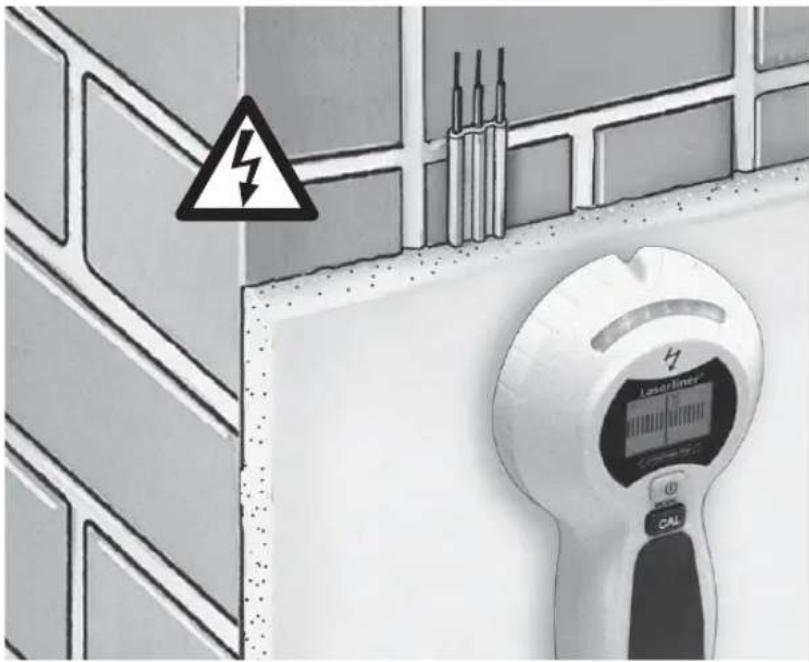

Schakel altijd de stroomverzorging uit als u in de buurt van elektrische leidingen werkt.

• Technische gegevens Meetbereik AC 110 - 230V, 50 - 60 Hz Werktemperatuur 0°C p. 40
• °C (32°F p. 104
• °F) Opbergtemperatuur -20°C p. 70
• °C (-4°F °F) Stroomvoorziening 1 x 9V alkalibatterij (type 6LR 61) Afmetingen (B x H x D) 85 mm x 180 mm x 38 mm Gewicht (incl. batterij) 180 g Meetdiepte Gerichte metaallokalisatie ferro-scan / non-ferro-scan (METAL-SCAN) tot 7,5 cm / tot 5 cm diepte Gerichte lokalisatie van stroomleidingen – spanningvoerend (AC-SCAN) tot 4 cm diepte Lokalisatie van stroom-leidingen – niet-spanningvoerend tot 4 cm diepte Manual_CombiFinder-Plus_Rev.1212.indd 13 08.01.13 11:3414 p. 158
