StarFinder Plus - Detector Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Balken-, kabel- en metaaldetector
Merk	Laserliner
Model	StarFinder Plus
Afmetingen (L x H x D)	85 mm x 180 mm x 38 mm
Gewicht (inclusief batterij)	163 g
Voeding	1 alkalinebatterij 9V (type 6LR 61)
Meetmodi	STUD-SCAN (houten/metalen balken), AC-SCAN (spanningvoerende kabels)
Detectiediepte (STUD-SCAN)	Tot 4 cm
Detectiediepte (AC-SCAN)	Tot 4 cm
Gedetecteerd spanningsbereik	110-230 V, 50-60 Hz
Display	LCD met achtergrondverlichting en gebruikershulp
Kalibratie	Automatisch en handmatig
Signalen	Visueel (groen/rode LED) en geluid
Automatisch uitschakelen	Na 30 seconden inactiviteit
Bedrijfstemperatuur	0°C tot 40°C
Opslagtemperatuur	-20°C tot 70°C
Veiligheid	Ingebouwde spanningswaarschuwing; schakel de stroom uit in STUD-SCAN-modus nabij elektriciteitsleidingen
Reiniging	Reinigen met een zachte, droge doek
Verwijdering	Elektrisch apparaat: gescheiden inzameling volgens AEEA-richtlijn
Inhoud van de verpakking	StarFinder Plus detector, 9V batterij, gebruiksaanwijzing

Veelgestelde vragen - StarFinder Plus Laserliner

Hoe kalibreer ik het StarFinder Plus-apparaat?

Automatische kalibratie vindt plaats bij het inschakelen of bij het wisselen van modus. Voor handmatige kalibratie drukt u op de CAL-knop (5). In de STUD-SCAN-modus houdt u het apparaat tijdens de kalibratie tegen de muur. Wacht tot 'CAL OK' wordt weergegeven voordat u met de meting begint.

Wat te doen als het apparaat 'ERROR' weergeeft in de STUD-SCAN-modus?

De fout geeft aan dat het apparaat aan het begin van de kalibratie boven een balk is geplaatst. Verplaats het apparaat een paar centimeter naar een plek zonder balk en herhaal de kalibratie.

Hoe detecteer ik houten of metalen balken?

Selecteer de STUD-SCAN-modus (MODE-knop). Plaats het apparaat tegen de muur, kalibreer (CAL) en verplaats het langzaam over het oppervlak. Het midden van de balk bevindt zich tussen de twee visuele markeringen. Balken zijn vaak 30, 40 of 60 cm uit elkaar.

Hoe lokaliseer ik spanningvoerende kabels?

Selecteer de AC-SCAN-modus. Wacht tot de kalibratie is voltooid (CAL OK). Verplaats het apparaat langzaam. Het rode lampje en een geluidsalarm geven de aanwezigheid van een spanningvoerende lijn aan. Voor een betere nauwkeurigheid voert u een handmatige kalibratie uit nabij de laatste detectie.

Welke batterij gebruiken voor de StarFinder Plus?

Gebruik een alkalinebatterij van 9V type 6LR 61. Open het batterijvak aan de achterkant van het apparaat en plaats de batterij met de juiste polariteit.

Waarom detecteert het apparaat niet correct op sommige muren?

Bepaalde materialen kunnen de detectie verstoren: keramische tegels, dik tapijt, gemetalliseerd behang of vochtige, vers geverfde muren. Laat in dat geval minstens een week drogen. Getextureerde plafonds kunnen het gebruik van de DeepScan-modus (indien beschikbaar) of een beschermplaat vereisen.

Wat betekent het bericht 'CAL OK'?

Het bericht 'CAL OK' geeft aan dat de kalibratie is voltooid en het apparaat klaar is om metingen uit te voeren. U kunt het apparaat dan over het te inspecteren oppervlak verplaatsen.

Wat is de maximale detectiediepte?

De maximale detectiediepte is 4 cm voor balken (STUD-SCAN) en voor spanningvoerende kabels (AC-SCAN). Diepere objecten worden mogelijk niet gedetecteerd of geven een onvolledige uitslag.

Hoe schakel ik het apparaat uit?

Houd de aan/uit-knop (4) ongeveer 2 seconden ingedrukt. Het apparaat schakelt ook automatisch uit na 30 seconden inactiviteit (AutoShutOff).

Welke veiligheidsmaatregelen moet ik in acht nemen bij gebruik?

Schakel in de STUD-SCAN-modus altijd de stroom uit als u in de buurt van elektriciteitsleidingen werkt. De spanningswaarschuwing werkt continu op onbeschermde leidingen. Gebruik het apparaat niet in de buurt van water of in vochtige omgevingen. Volg de AEEA-richtlijn voor verwijdering.

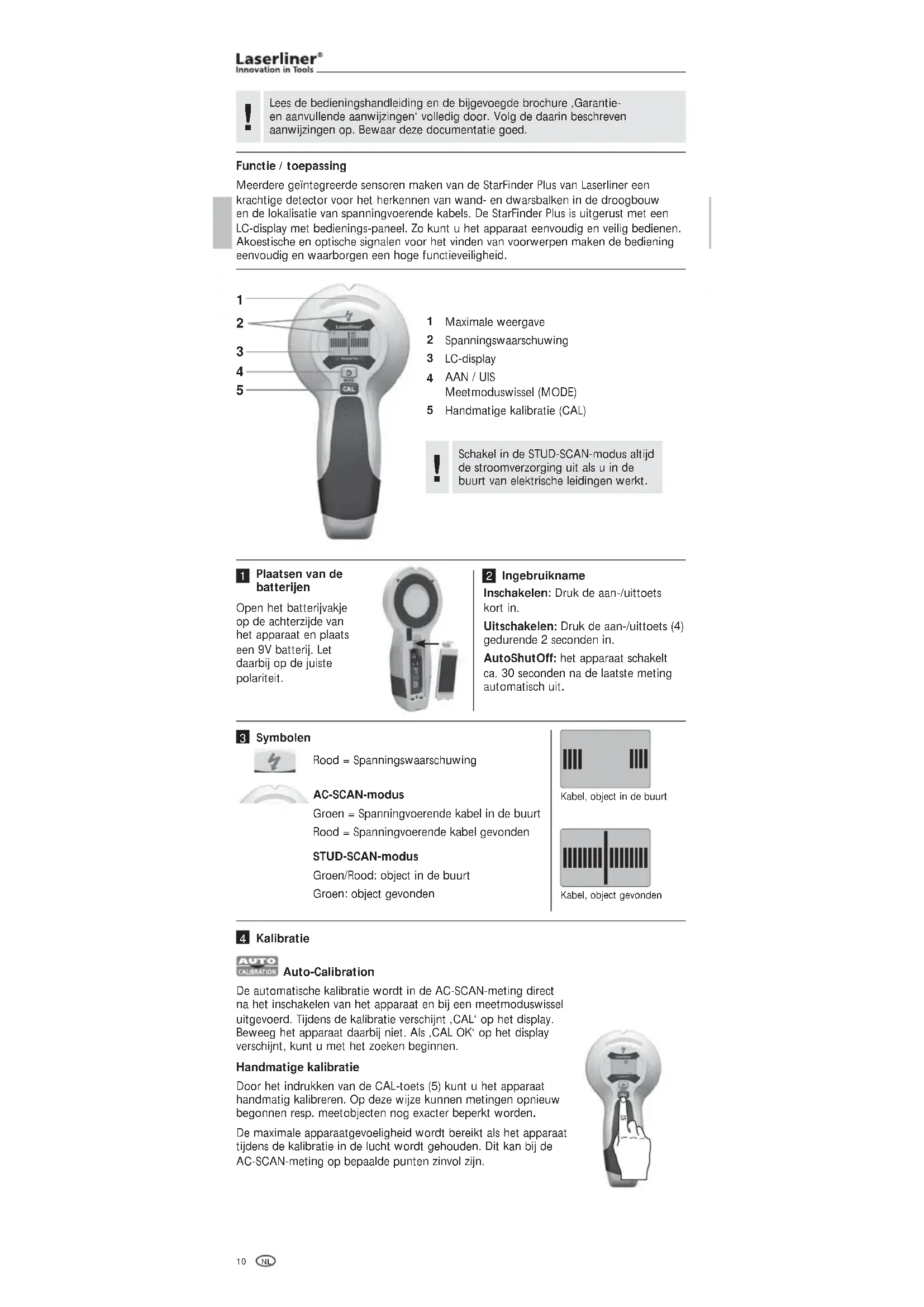

GEBRUIKSAANWIJZING StarFinder Plus Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.

Functie / toepassing

Meerdere geïntegreerde sensoren maken van de StarFinder Plus van Laserliner een krachtige detector voor het herkennen van wand- en dwarsbalken in de droogbouw en de lokalisatie van spanningvoerende kabels. De StarFinder Plus is uitgerust met een LC-display met bedienings-paneel. Zo kunt u het apparaat eenvoudig en veilig bedienen. Akoestische en optische signalen voor het vinden van voorwerpen maken de bediening eenvoudig en waarborgen een hoge functieveiligheid.

1
2
3
4
5

1 Maximale weergave
2 Spanningswaarschuwing
3 LC-display
4 AAN / UIS Meetmoduswissel (MODE)
5 Handmatige kalibratie (CAL)

Schakel in de STUD-SCAN-modus altijd de stroomverzorging uit als u in de buurt van elektrische leidingen werkt.

1

Plaatsen van de batterijen

Open het batterijvakje op de achterzijde van het apparaat en plaats een 9V batterij. Let daarbij op de juiste polariteit.

2

Ingebruikname

Inschakelen: Druk de aan-/uittoets kort in.

Uitschakelen: Druk de aan-/uittoets (4) gedurende 2 seconden in.

AutoShutOff: het apparaat schakelt ca. 30 seconden na de laatste meting automatisch uit.

3

Symbolen

Rood = Spanningswaarschuwing

AC-SCAN-modus

Groen = Spanningvoerende kabel in de buurt Rood = Spanningvoerende kabel gevonden

STUD-SCAN-modus

Groen/Rood: object in de buurt Groen: object gevonden

Kabel, object in de buurt

Kabel, object gevonden

4

Kalibratie

Auto-Calibration

De automatische kalibratie wordt in de AC-SCAN-meting direct na het inschakelen van het apparaat en bij een meetmoduswissel uitgevoerd. Tijdens de kalibratie verschijnt, CAL' op het display. Beweeg het apparaat daarbij niet. Als, CAL OK' op het display verschijnt, kunt u met het zoeken beginnen.

Handmatige kalibratie

Door het indrukken van de CAL-toets (5) kunt u het apparaat handmatig kalibreren. Op deze wijze kunnen metingen opnieuw begonnen resp. meetobjecten nog exacter beperkt worden.

De maximale apparaatgevoeligheid wordt bereikt als het apparaat tijdens de kalibratie in de lucht wordt gehouden. Dit kan bij de AC-SCAN-meting op bepaalde punten zinvol zijn.

Het apparaat en de wand moeten tijdens de kalibratie in de STUD-SCAN-modus en gedurende de complete meting met elkaar in contact blijven. Ook dient u de hand aan het apparaat te houden.

5 Meetmodus selecteren

Druk de modustoets kort in.

AC-SCAN (Lokaliseren van spanningvoerende kabels direct onder niet-metalen bekistingen)

STUD-SCAN (Herkennen van wand- en dwarsbalken van hout en metaal in de droogbouw onder niet-metalen bekistingen.)

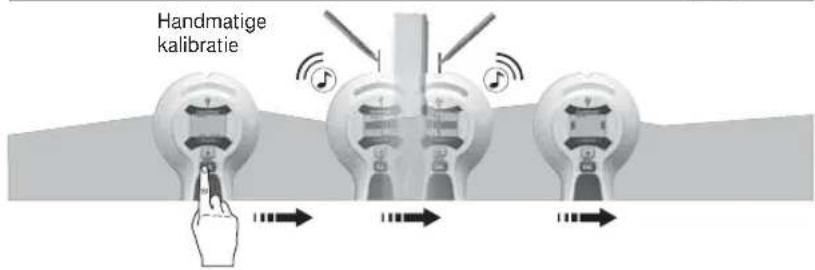

Herkennen van wand- en dwarsbalken van hout en metaal in de droogbouw bijv. onder gipsvezelplaten, houtpanelen of andere niet-metalen bekistingen.

- Selecteer STUD-SCAN (toets 4)

- ON WALL: apparaat op de muur plaatsen

- PRESS CAL: druk de kalibreringstoets (5) en wacht totdat de kalibrering afgesloten is: CAL OK

- MOVE: beweeg het apparaat langzaam over het oppervlak.

Tip 1: Tussen de beide markeringen ligt het balkmidden.

Tip 2: De uitgangspositie is belangrijk: plaats het apparaat op een punt waarachter zich geén balk bevindt. In het andere geval wordt een fout weergeven (ERROR). Storingen verhelpen: beweeg het apparaat een paar centimeter van de actuele positie weg en begin opnieuw met de meting.

Tip 3: Houd uw vrije hand tijdens het aftasten minimaal 15 cm van de StarFinder Plus of andere objecten verwijderd om storingen te vermijden.

Tip 4: De StarFinder Plus vindt alléén de buitenste rand van dubbele balken die eventueel om deuren, vensters en hoeken zijn aangebracht.

Tip 5: Waarborg dat u daadwerkelijk een balk hebt gevonden. Controleer daarvoor of andere balken op beide zijden in gelijkmatige afstanden voorhanden zijn, normaalgesproken 30, 40 of 60 cm. Controleer bovendien op meerdere plekken direct boven en onder de eerste gevonden plek of het daadwerkelijk om een balk gaat.

Tip 6: Getextureerde plafonds: het plafond moet worden afgedekt met beschermend karton. Hier gebruikt u de DeepScan-functie.

Opmerking: Bij objecten die zich zeer diep in de wand bevinden kan het gebeuren dat geen volledige uitslag aangegeven wordt.

Indien zich elektrische leidingen, metaal- of kunststof-buizen in de buurt van een gipsvezelplaat bevinden of deze raken, worden deze door de StarFinder Plus eventueel als balk herkend.

Bijzonderheden bij verschillende materialen

Door de volgende materialen kunnen eventueel geen houtbalken worden opgespoord:

- keramische vloertegels

- tapijtvloeren met gepolsterde achterzijde

- behang met metaalvezels of metaalfolie

- pas geverfde, vochtige wanden. Wanden moeten minimaal een week lang drogen.

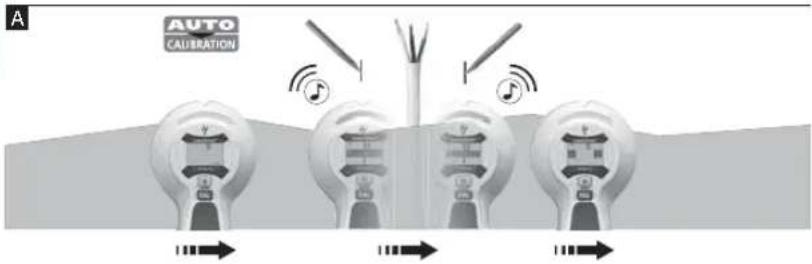

7 AC-SCAN-meting

Lokaliseren van spanningvoerende leidingen direct onder pleister-werk resp. houtpanelen en andere niet-metalen bekistingen. Spanningvoerende leidingen in droogbouwmuren met metalen regelwerk worden niet gedetecteerd.

• Selecteer AC-SCAN (toets 4).
• Zodra CAL verandert in CAL OK kunt u het apparaat bewegen.
• MOVE: beweeg het apparaat langzaam over het oppervlak.

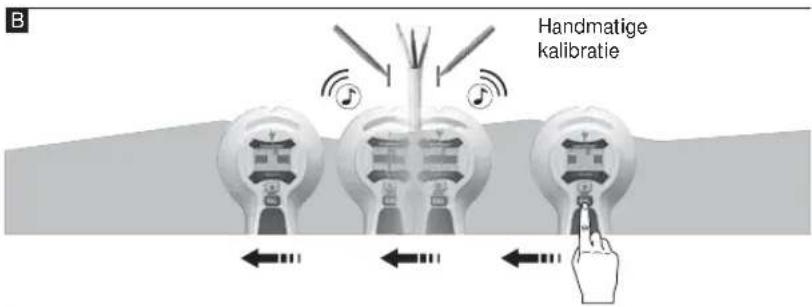

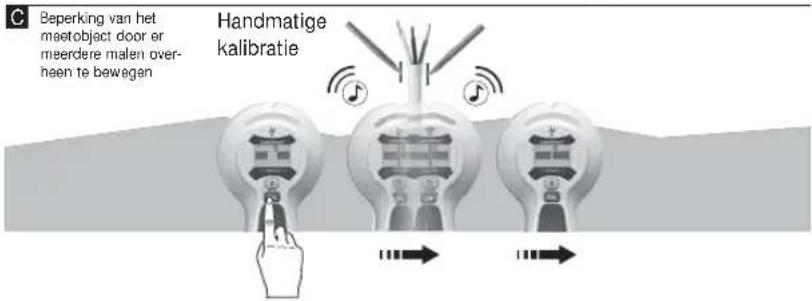

Tip 1: De handmatige kalibratie dient in de buurt van de als laatste gevonden positie te worden uitgevoerd, zie grafiek B/C. Herhaal deze werkstappen zo nodig.

Tip 2: Op grond van statische oplading kunnen naast de daad werkelijke leidingpositie eventueel elektrische velden worden ontdekt. Voer elektrische lading af door uw vrije hand op de muur te leggen.

Tip 3: Werk langzaam, omdat wrijving storende lading kan veroorzaken.

Tip 4: Wanneer u het vermoeden hebt dat leidingen voorhanden zijn, maar geen leidingen kunt vinden, liggen deze eventueel afgeschermd in kabelkanalen. Gebruik STUD-SCAN om metalen kabelkanalen te lokaliseren.

Tip 5: Metaal in wanden (bijv. metalen regelwerk) dragen elektrische velden over en veroorzaken op deze wijze stoorinvloeden. Schakel in dit geval over naar STUD-SCAN om de leiding te vinden.

Tip 6: De uitgangspositie is belangrijk: om de maximale gevoeligheid te bereiken, begint u het proces door het apparaat niet in de buurt van stroomvoerende leidingen te positioneren.

Opmerking: Bij objecten die zich zeer diep in de wand bevinden kan het gebeuren dat geen volledige uitslag aangegeven wordt.

Leidingen die dieper liggen dan 4 cm, worden eventueel niet herkend.

8 STUD-SCAN: Spannings waar schuwingen

Permanente spannings waarschuwingen in niet-afgeschermde leidingen zodra een elektrisch veld herkend wordt.

9 Backlight

Het apparaat beschikt over een achtergrondverlichting.

Technische gegevens
Meetbereik AC 110 - 230V, 50 - 60 Hz
Werktemperatuur 0°C ... 40°C (32°F ... 104°F)
Opbergtemperatuur -20°C ... 70°C (-4°F ...	158°F)
Stroomvoorziening 1 x 9V alkalibatterij (type 6LR 61)
Afmetingen (B x H x D) 85 mm x 180 mm x	38 mm
Gewicht (incl. batterij) 163 g
Meetdiepte
Balkdetectie hout / metaal (STUD-SCAN) tot	4 cm diepte
Gerichte lokalisatie van stroomleidingen – spanningvoerend (AC-SCAN)	tot 4 cm diepte

Technische veranderingen voorbehouden. 10.2012

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info
