Tipo de produto	Detector de vigas, cabos e metais
Marca	Laserliner
Modelo	StarFinder Plus
Dimensões (L x A x P)	85 mm x 180 mm x 38 mm
Peso (pilha incluída)	163 g
Alimentação	1 pilha alcalina 9V (tipo 6LR 61)
Modos de medição	STUD-SCAN (vigas de madeira/metal), AC-SCAN (cabos energizados)
Profundidade de detecção (STUD-SCAN)	Até 4 cm
Profundidade de detecção (AC-SCAN)	Até 4 cm
Faixa de tensão detectada	110-230 V, 50-60 Hz
Visor	LCD com retroiluminação e ajuda ao usuário
Calibração	Automática e manual
Sinais	Visuais (LED verde/vermelho) e sonoros
Desligamento automático	Após 30 segundos de inatividade
Temperatura de operação	0°C a 40°C
Temperatura de armazenamento	-20°C a 70°C
Segurança	Avisador de tensão integrado; desligar a alimentação no modo STUD-SCAN perto de linhas elétricas
Limpeza	Limpar com um pano macio e seco
Descarte	Aparelho elétrico: coleta seletiva conforme diretiva REEE
Conteúdo da embalagem	Detector StarFinder Plus, pilha 9V, manual de instruções

Perguntas frequentes - StarFinder Plus Laserliner

Como calibrar o aparelho StarFinder Plus?

A calibração automática ocorre ao ligar ou ao mudar de modo. Para calibração manual, pressione o botão CAL (5). No modo STUD-SCAN, mantenha o aparelho contra a parede durante a calibração. Aguarde a exibição 'CAL OK' antes de iniciar a medição.

O que fazer se o aparelho exibir 'ERROR' no modo STUD-SCAN?

O erro indica que o aparelho está posicionado sobre uma viga no início da calibração. Desloque o aparelho alguns centímetros para um local sem viga e reinicie a calibração.

Como detectar vigas de madeira ou metal?

Selecione o modo STUD-SCAN (botão MODE). Aplique o aparelho contra a parede, calibre (CAL) e mova-o lentamente sobre a superfície. O meio da viga encontra-se entre as duas marcas visuais. As vigas geralmente estão espaçadas de 30, 40 ou 60 cm.

Como localizar cabos energizados?

Selecione o modo AC-SCAN. Aguarde o fim da calibração (CAL OK). Mova lentamente o aparelho. O LED vermelho e um alarme sonoro indicam a presença de uma linha energizada. Para melhor precisão, realize uma calibração manual perto da última detecção.

Qual pilha usar para o StarFinder Plus?

Use uma pilha alcalina de 9V do tipo 6LR 61. Abra o compartimento da pilha na parte traseira do aparelho e insira a pilha respeitando a polaridade.

Por que o aparelho não detecta corretamente em algumas paredes?

Alguns materiais podem interferir na detecção: azulejos de cerâmica, carpetes grossos, papéis de parede metalizados ou paredes recém-pintadas úmidas. Nesse caso, deixe secar por pelo menos uma semana. Tetos texturizados podem exigir o uso do modo DeepScan (se disponível) ou uma placa de proteção.

O que significa a mensagem 'CAL OK'?

A mensagem 'CAL OK' indica que a calibração está concluída e o aparelho está pronto para realizar medições. Você pode então começar a mover o aparelho sobre a superfície a ser inspecionada.

Qual é a profundidade máxima de detecção?

A profundidade máxima de detecção é de 4 cm para vigas (STUD-SCAN) e para cabos energizados (AC-SCAN). Objetos mais profundos podem não ser detectados ou exibir uma oscilação incompleta.

Como desligar o aparelho?

Mantenha pressionado o botão Liga/Desliga (4) por cerca de 2 segundos. O aparelho também desliga automaticamente após 30 segundos de inatividade (AutoShutOff).

Quais precauções de segurança observar durante o uso?

No modo STUD-SCAN, sempre desligue a alimentação elétrica se estiver trabalhando perto de linhas elétricas. O avisador de tensão funciona continuamente em linhas não protegidas. Não use o aparelho perto de água ou em ambientes úmidos. Respeite a diretiva REEE para descarte.

MANUAL DE UTILIZADOR StarFinder Plus Laserliner

Verde: objeto localizado

Cable, objeto cerca

Cable, objeto localizado

4 Calibración

Auto-Calibration

Leia integralmente as instruções de uso e o caderno anexo „Indicações adicionais e sobre a garantia“. Siga as indicações ai contidas. Conserve esta documentação.

Função / Utilização

Vários sensores integrados transformam o StarFinder Plus da Laserliner num aparelho altamente eficiente para a detecção de vigas e traves na construção seca, bem como para a localização de fios sob tensão. O StarFinder Plus está equipado com um visor LC com guia do utilizador. Assim pode usar o aparelho com facilidade e segurança. Os sinais acústicos e ópticos para localizar objectos facilitam a utilização e garantem uma elevada segurança de funcionamento.

1 Indicação máxima
2 Aviso de tensão
3 Visor LC
4 LIGAR / DESLIGAR Mudar o modo de medição (MODE)
5 Calibragem manual (CAL)

Desligue sempre o abastecimento de corrente no modo STUD-SCAN quando trabalhar perto de fios eléctricos.

Inserir a pilha

Abra o compartimento da pilha na parte traseira da caixa e insira uma pilha de 9V. Observe a polaridade correcta.

Colocação em funcionamento

Ligar: prima brevemente o botão de Ligar/Desligar (4).

Desligar: prima o botão de Ligar/ Desligar (4) durante 2 segundos.

AutoShutOff: O aparelho desligase automaticamente ao fim de 30 segundos após a última medição.

Símbolos

Vermelho = Aviso de tensão

Modo AC-SCAN

Verde = Existência de um fio sob tensão nas proximidades

Vermelho = Fio sob tensão localizado

Modo STUD-SCAN

Verde/Vermelho: objecto existente nas proximidades

Verde: objecto localizado

Fio, objecto existente nas proximidades

Fio, objecto localizado

Calibragem

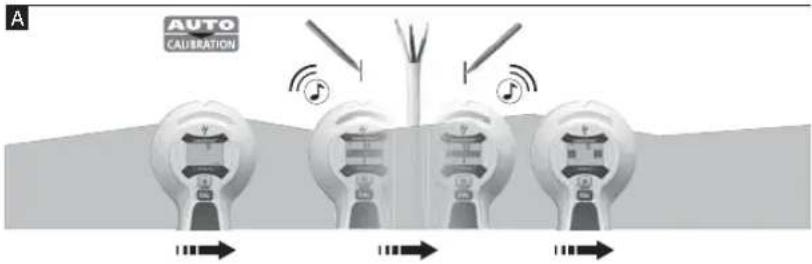

Auto-Calibration

A calibragem automática é realizada na medição AC-SCAN logo depois de o aparelho ser ligado, bem como quando se muda o modo de medição. Durante a calibragem aparece „CAL“ no visor. Não movimente o aparelho durante este processo. Se no visor aparecer „CAL OK“, a procura pode ser iniciada.

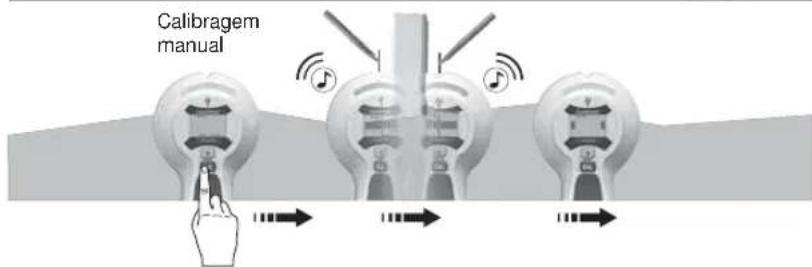

Calibragem manual

Premindo o botão CAL (5), o aparelho é calibrado manualmente. Deste modo podem ser iniciadas medições novas e os objectos de medição podem ser delimitados com mais exactidão ainda.

A sensibilidade máxima do aparelho é alcançada quando o aparelho é mantido no ar durante a calibragem. Este processo por vezes pode ser útil nas medições AC-SCAN.

O aparelho e a parede precisam de estar em contacto durante a calibragem no modo STUD-SCAN e durante todas as medições. Ao mesmo tempo, a mão deve ser mantida no aparelho.

5 Seleccionar o modo de medição

Prima brevemente o botão de modo (4).

AC-SCAN (Localização de fios sob tensão directamente por baixo de revestimentos não metálicos)

STUD-SCAN (Detecção de vigas e traves de madeira e metal na construção seca por baixo de revestimentos não metálicos)

Detecção de vigas e traves de madeira e metal na construção seca, p. ex. por baixo de placas de gesso cartonado, painéis de madeira ou outros revestimentos não metálicos.

- Seleccione STUD-SCAN (tecla 4)

- ON WALL: coloque o aparelho contra a parede.

- PRESS CAL: carregue na tecla de calibragem (5) e espere até que a calibragem seja concluída: CAL OK

- MOVE: movimente lentamente o aparelho sobre a superficie.

Dica 1: a posição entre as duas marcações é o centro da viga.

Dica 2: a posição de partida é importante: coloque o aparelho num sítio atrás do qual não se encontre uma viga. Caso contrário é indicado um erro (ERROR). Correcção do erro: afastar o aparelho alguns centímetros do sítio actual e começar outra vez a medição.

Dica 3: para evitar perturbações durante o processo de detecção, mantenha a mão que tem livre ou objectos pelo menos a 15 cm de distância do StarFinder Plus.

Dica 4: o StarFinder Plus só detecta a borda exterior de vigas duplas que eventualmente se encontrem em portas, janelas e cantos.

Dica 5: assegure-se de que detectou realmente uma viga. Verifique também se há outras vigas em ambos os lados a distâncias regulares, normalmente 30, 40 ou 60 cm. Adicionalmente, verifique em vários sítios directamente acima e abaixo do primeiro sítio detectado se se trata de uma viga.

Dica 6: tectos com textura: o tecto precisa de ser coberto com um cartão protector. Usar neste caso a função DeepScan.

Indicação: no caso de objectos que se encontrem numa parte muito profunda da parede, pode acontecer que não seja indicado um movimento completo.

Se houver fios eléctricos ou tubos de metal ou de plástico perto de uma placa de gesso cartonado ou se tocarem nela, nesse caso eles são detectados pelo StarFinder Plus como vigas.

Particularidades a ter em conta com materiais diferentes

Devido aos materiais seguintes pode não ser possível detectar vigas e traves de madeira:

- Ladrilhos de pavimento de cerâmica

- Alcatifas com parte de trás almofadada

- Papéis de parede com fibras metálicas ou folhas metálicas

- Paredes pintadas de fresco e húmidas. Estas paredes precisam de secar pelo menos durante uma semana.

7 Medição AC-SCAN

Localização de fios sob tensão directamente por baixo de reboco ou painéis de madeira e outros revestimentos não metálicos. Fios sob tensão que se encontrem em paredes secas com montantes verticais de metal não são detectados.

• Seleccione AC-SCAN (tecla 4).
• Logo que CAL nude para CAL OK, pode movimentar o aparelho.
• MOVE: movimente lentamente o aparelho sobre a superfície.

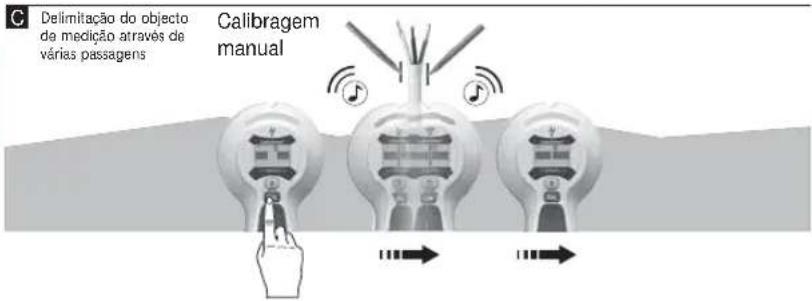

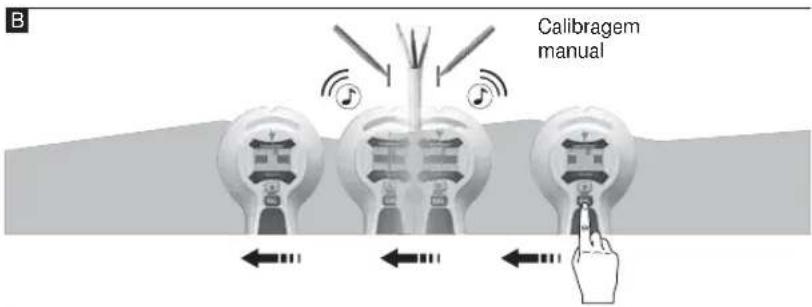

Dica 1: A calibragem manual deve ser realizada perto do sítio por último encontrado, consulte a imagem B/C. Em caso de necessidade, repita estes modos de procedimento.

Dica 2: devido à carga estática podem ser detectados campos eléctricos ao lado da posição real do fio. Coloque a mão que tem livre na parede para desviar a carga.

Dica 3: trabalhe devagar, uma vez que a fricção pode provocar uma carga eléctrica perturbadora.

Dica 4: se supuser que há fios, mas não os encontrar, é possível que estes estejam protegidos em canais de cabos. Use STUD-SCAN para localizar canais de cabos de metal.

Dica 5: metais em paredes (p. ex. montantes verticais de metal) transmitem campos eléctricos e criam por isso interferências. Neste caso, mude para STUD-SCAN para localizar o fio.

Dica 6: a posição de partida é importante: para que a sensibilidade máxima possa ser alcançada, não posicione o aparelho perto de fios sob tensão ao começar o processo. Indicação: no caso de objectos que se encontrem numa parte muito profunda da parede, pode acontecer que não seja indicado um movimento completo.

! Fios que se encontrem mais abaixo do que 4 cm podem não ser detectados.

8 STUD-SCAN: Aviso de tensão

Aviso de tensão permanente em fios não blindados logo que um campo eléctrico seja detectado.

9 Backlight

O aparelho tem uma iluminação de fundo.

Dados Técnicos
Zona de medição AC 110 - 230V, 50 - 60 Hz
Temperatura de trabalho 0°C ... 40°C (32°F ... 104°F)
Temperatura de armazenamento -20°C ... 70°C (-4°F ... 158°F)
Abastecimento de energia 1 x 9V bateria alcalina (tipo 6LR 61)
Dimensões (L x A x P) 85 mm x 180 mm x 38 mm
Peso (incl. pilha) 163 g
Profundidade de medição
Localização de vigas madeira / metal (STUD-SCAN)	até 4 cm de profundidade
Localização específica ca de condutas de electricidade – com condução de tensão (AC-SCAN)	até 4 cm de profundidade

Sujeito a alterações técnicas. 10.2012

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho eléctrico e tem de ser recolhido e eliminado separadamente, conforme a Directiva europeia sobre aparelhos eléctricos e electrónicos usados.

Mais instruções de segurança e indicações adicionais em: www.laserliner.com/info
