Tip de produs	Detector de grinzi, cabluri și metale
Marcă	Laserliner
Model	StarFinder Plus
Dimensiuni (L x Î x A)	85 mm x 180 mm x 38 mm
Greutate (inclusiv bateria)	163 g
Alimentare	1 baterie alcalină 9V (tip 6LR 61)
Moduri de măsurare	STUD-SCAN (grinzi lemn/metal), AC-SCAN (cabluri sub tensiune)
Adâncime de detecție (STUD-SCAN)	Până la 4 cm
Adâncime de detecție (AC-SCAN)	Până la 4 cm
Gamă de tensiune detectată	110-230 V, 50-60 Hz
Afișaj	LC cu iluminare de fundal și ajutor utilizator
Calibrare	Automată și manuală
Semnale	Vizuale (LED verde/roșu) și sonore
Oprire automată	După 30 de secunde de inactivitate
Temperatură de funcționare	0°C până la 40°C
Temperatură de depozitare	-20°C până la 70°C
Siguranță	Avertizor de tensiune integrat; întrerupeți alimentarea în modul STUD-SCAN în apropierea liniilor electrice
Curățare	Curățați cu o cârpă moale și uscată
Eliminare	Aparat electric: colectare selectivă conform directivei DEEE
Conținutul pachetului	Detector StarFinder Plus, baterie 9V, manual de utilizare

Întrebări frecvente - StarFinder Plus Laserliner

Cum se calibrează aparatul StarFinder Plus?

Calibrarea automată se face la pornire sau la schimbarea modului. Pentru o calibrare manuală, apăsați tasta CAL (5). În modul STUD-SCAN, țineți aparatul pe perete în timpul calibrării. Așteptați afișajul 'CAL OK' înainte de a începe măsurarea.

Ce să faceți dacă aparatul afișează 'ERROR' în modul STUD-SCAN?

Eroarea indică faptul că aparatul este poziționat deasupra unei grinzi la începutul calibrării. Deplasați aparatul cu câțiva centimetri către un loc fără grinzi și repetați calibrarea.

Cum se detectează grinzile din lemn sau metal?

Selectați modul STUD-SCAN (butonul MODE). Aplicați aparatul pe perete, calibrați (CAL), apoi deplasați-l încet pe suprafață. Mijlocul grinzii se află între cele două repere vizuale. Grinzile sunt adesea distanțate la 30, 40 sau 60 cm.

Cum se localizează cablurile sub tensiune?

Selectați modul AC-SCAN. Așteptați sfârșitul calibrării (CAL OK). Deplasați încet aparatul. Ledul roșu și o alarmă sonoră indică prezența unei linii sub tensiune. Pentru o precizie mai bună, efectuați o calibrare manuală lângă ultima detecție.

Ce baterie se utilizează pentru StarFinder Plus?

Utilizați o baterie alcalină de 9V de tip 6LR 61. Deschideți compartimentul bateriei din spatele aparatului și introduceți bateria respectând polaritatea.

De ce nu detectează corect aparatul pe anumiți pereți?

Anumite materiale pot împiedica detecția: plăci ceramice, mochetă groasă, tapete metalizate sau pereți proaspăt vopsiți umezi. În acest caz, lăsați să se usuce cel puțin o săptămână. Tavanele texturate pot necesita utilizarea modului DeepScan (dacă este disponibil) sau o placă de protecție.

Ce înseamnă mesajul 'CAL OK'?

Mesajul 'CAL OK' indică faptul că calibrarea s-a încheiat și că aparatul este gata să efectueze măsurători. Puteți începe apoi să deplasați aparatul pe suprafața de inspectat.

Care este adâncimea maximă de detecție?

Adâncimea maximă de detecție este de 4 cm pentru grinzi (STUD-SCAN) și pentru cablurile sub tensiune (AC-SCAN). Obiectele mai adânci pot să nu fie detectate sau să afișeze o oscilație incompletă.

Cum se oprește aparatul?

Țineți apăsată tasta Pornit/Oprit (4) timp de aproximativ 2 secunde. Aparatul se oprește și automat după 30 de secunde de inactivitate (AutoShutOff).

Ce măsuri de siguranță trebuie respectate în timpul utilizării?

În modul STUD-SCAN, întrerupeți întotdeauna alimentarea electrică dacă lucrați în apropierea liniilor electrice. Avertizorul de tensiune funcționează continuu pe liniile neprotejate. Nu utilizați aparatul în apropierea apei sau în medii umede. Respectați directiva DEEE pentru eliminare.

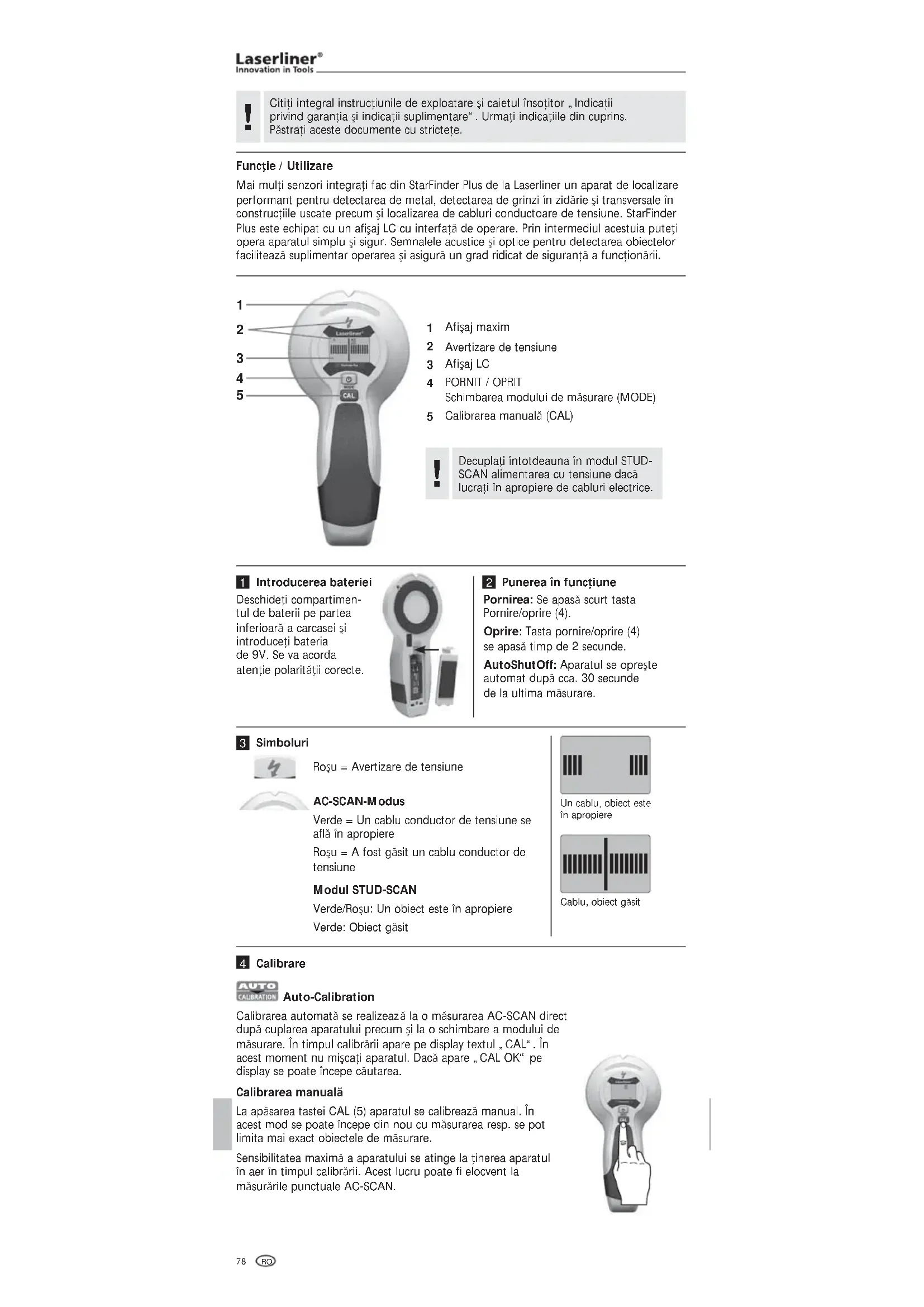

MANUAL DE UTILIZARE StarFinder Plus Laserliner

Citiți integral instrucțiunile de exploatare și caietul însotitor „Indicații privind garanția și indicații suplimentare“. Urmați indicațiile din cuprins. Păstrați aceste documente cu strictețe.

Funcție / Utilizare

Mai mulți senzori integrați fac din StarFinder Plus de la Laserliner un aparat de localizare performant pentru detectarea de metal, detectarea de grinzi în zidărie și transversale în constructiile uscate precum și localizarea de cabluri conductoare de tensiune. StarFinder Plus este echipat cu un afișaj LC cu interfață de operare. Prin intermediul acestuia puteți opera aparatul simplu și sigur. Semnalele acustice și optice pentru detectarea obiectelor facilitează suplimentar operarea și asigură un grad ridicat de siguranță a funcționării.

1
2
3
4
5

1 Afişaj maxim
2 Avertizare de tensiune
3 Afişaj LC
4 PORNIT / OPRIT Schimbarea modului de măsurare (MODE)
5 Calibrarea manuală (CAL)

!

Decuplați întotdeauna în modul STUD-SCAN alimentarea cu tensiune dacă lucrați în apropiere de cabluri electrice.

1 Introducerea bateriei

Deschideți compartimentul de baterii pe partea inferioară a carcasei și introduceți bateria de 9V. Se va acorda atenție polarității corecte.

2 Punerea în funcțiune

Pornirea: Se apasă scurt tasta Pornire/oprire (4).

Oprire: Tasta pornire/oprire (4) se apasă timp de 2 secunde.

AutoShutOff: Aparatul se opreşte automat după cca. 30 secunde de la ultima măsurare.

3 Simboluri

Roşu = Avertizare de tensiune

AC-SCAN-Modus

Verde = Un cablu conductor de tensiune se află în apropiere

Roşu = A fost gâsit un cablu conductor de tensiune

Modul STUD-SCAN

Verde/Roșu: Un obiect este în apropiere

Verde: Obiect gāsit

Un cablu, obiect este în apropiere

Cablu, obiect găsit

4 Calibrare

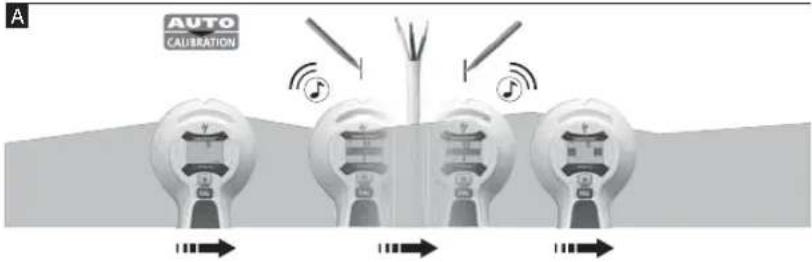

Auto-Calibration

Calibrarea automată se realizează la o măsurarea AC-SCAN direct după cuplarea aparatului precum și la o schimbare a modului de măsurare. În timpul calibrării apare pe display textul „CAL“. În acest moment nu mișcați aparatul. Dacă apare „CAL OK“ pe display se poate începe căutarea.

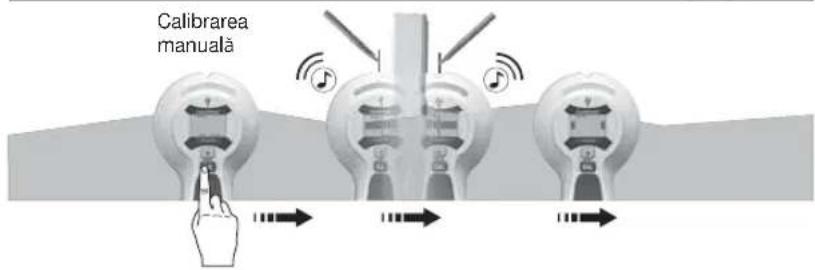

Calibrarea manuală

La apăsarea tastei CAL (5) aparatul se calibrează manual. În acest mod se poate începe din nou cu măsurarea resp. se pot limita mai exact obiectele de măsurare.

Sensibilitatea maximă a aparatului se atinge la ținerea aparatul în aer în timpul calibrării. Acest lucru poate fi elocvent la măsurările punctuale AC-SCAN.

Aparatul și peretele trebuie să rămână în contact la calibrarea în modul STUD-SCAN precum și în timpul tuturor măsurătorilor. De asemenea mâna trebuie să rămână la aparat.

5 Selectare mod măsurare

Se apasă scurt tasta „modus“ (4)..

AC-SCAN (Localizarea de cabluri conductoare de tensiune direct sub invelisuri nemetalice)

STUD-SCAN (Detectarea de traverse în pereți și transversale din lemn și metal în construcțiile uscate sub învelișuri nemetalice)

Detectarea de grinzi și traverse din lemn și metal în constructiile uscate de ex. sub plăci de gips, panouri de lemn sau alte învelişuri nemetalice.

- Selectati STUD-SCAN (tasta 4)

- ON WALL: Aparatul se așează pe perete.

- Apăsați tasta de calibrare (5) și așteptați până la terminarea calibrării: CAL OK

- MOVE: Deplasati aparatul uşor pe suprafață.

Sfatul 1: Între cele două marcaje se află mijlocul traversei.

Sfatul 2: Acordati atenție poziției de pornire: așezați aparatul într-o poziție astfel încât în spatele acestuia să nu se afle alte grinzi. În caz contrar va fi afișat un mesaj de eroare (ERROR). Remedierea erorilor: Deplasați aparatul câțiva centimetri de poziția actuală și reîncepeti măsurătoarea.

Sfatul 3: Pentru prevenirea perturbațiilor în timpul operațiunii de scanare, tineți la o distanță de 15 cm de StarFinder Plus mâna liberă sau alte obiecte.

Sfatul 4: StarFinder Plus detectează numai cantul exterior al grinzilor duble care sunt prevăzute event. în jurul ușilor, ferestrelor și colțurilor.

Sfatul 5: Asigurați-vă că ați detectat cu certitudine o grindă. Verificați suplimentar dacă există alte grinzi de ambele părți la distanțe egale, de regulă la 30; 40 sau 60 cm. Verificați suplimentar în mai multe locuri direct deasupra sau sub primul loc detectat pentru a vă asigura că este vorba despre o grindă.

Sfatul 6: Plafoane texturate: Plafonul trebuie acoperit cu un carton de protectie. La această aplicatie utilizati funcția DeepScan.

Indicatie: La obiectele care se află foarte adânc în perete se poate întâmpla să nu fie indicat la capacitate maximă.

Dacă în apropierea unei plăci de gips se află sau intră în contact cu aceasta conductori electrici, tevi metalice sau din plastic, este posibil ca StarFinder Plus să le recunoască pe acestea ca fiind grinzi.

Particularități în cazul diferitelor materiale

În cazul următoarelor materiale, există posibilitatea nedetectării grinzilor de lemn:

- Pardoseli din ceramică

- Pardoseli mochetate cu partea posterioară capitonată

- Tapet cu fibre metalice sau folie metalica

- Pereți proaspăt vopsiți, umezi. Aceștia trebuie să se usuce timp de cel puțin o săptămână.

7 Măsurare AC-SCAN

Localizarea conductorilor alimentați cu tensiune aflați direct sub tencuială resp. a panourilor de lemn sau a altor învelișuri nemetalice. Conductorii alimentați cu tensiune nu sunt detectați în pereții uscați cu structură metalică portantă.

• Selectati AC-SCAN (tasta 4).
• în momentul în care se schimbă CAL cu CAL OK puteți misca aparatul.
• MOVE: Deplasati aparatul uşor pe suprafață.

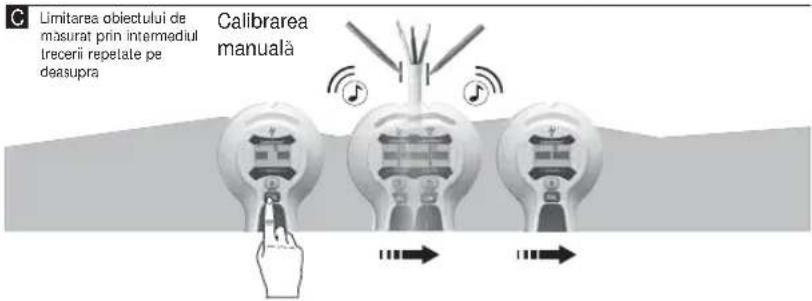

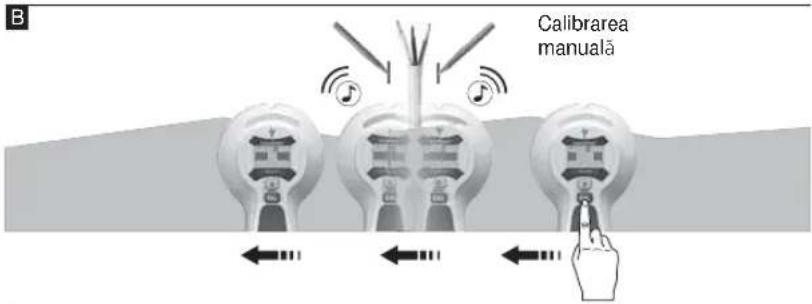

Sfatul 1: Calibrarea manuală trebuie realizată în apropierea locului găsit ultima dată, vezi graficul B/C. Aceste proceduri se pot repeta la nevoie.
Sfatul 2: Din cauza încărcării statice se pot detecta câmpuri electrice în anumite cazuri lateral față de poziția reală a conductorilor. Deviați această încărcătură atingând cu mâna liberă peretele.
Sfatul 3: Lucrați încet, lent deoarece se poate produce o încărcare electrostatică perturbatoare prin frecare.
Sfatul 4: Atunci când presupuneți prezența unor cabluri deși nu ați detectat nici unui, este probabil ca acestea să se afle în tuburi ecranate pentru cabluri. Utilizați STUD-SCAN pentru a localiza tuburile din metal pentru cabluri.
Sfatul 5: Metalul în pereți (de ex. structură metalică portantă) transmite câmpuri electrice și generează astfel influențe perturbatoare. În acest caz comutați pe STUD-SCAN, pentru detectarea cablurilor.
Sfatul 6: Importantă este poziția de pornire: Pentru a atinge sensibilitatea maximă începeți operațiunea fără să poziționați aparatul în apropierea conductorilor alimentați cu tensiune. Indicație: La obiectele care se află foarte adânc în perete se poate întâmpla să nu fie indicat la capacitate maximă.

Cablurile pozate mai adânc de 40 mm nu pot fi detectate în anumite cazuri.

8 STUD-SCAN: Avertizare de tensiune

Avertizare permanentă de tensiune în cazul cablurilor neecranate de îndată ce este recunoscut un câmp electric.

9 Backlight

Aparatul este prevăzut cu iluminare de fundal.

Date tehnice
Domeniu de măsurare AC 110 - 230V, 50 - 60 Hz
Temperatură de lucru 0°C ... 40°C (32°F ... 104°F)
Temperatură de depozitare -20°C ... 70°C (-4°F ... 158°F)
Alimentare curent 1 x 9V baterie alcalină (tip 6LR 61)
Dimensiuni (L x Î x A) 85 mm x 180 mm x 38 mm
Greutate (incl. baterii) 163 g
Adâncime de măsurare
Localizare grinzi din lemn / metal (STUD-SCAN)	adâncime de până la 4 cm
Localizare focalizată a cablurilor electrice – conducătoare de tensiune (AC-SCAN)	adâncime de până la 4 cm

Ne rezervăm dreptul să efectuăm modificări tehnice. 10.2012

Prevederile UE și debarasarea

Aparatul respectă toate normele necesare pentru circulaț ia liberă a mărfii pe teritoriul UE.

Acest produs este un aparat electric și trebuie colectat separat și debarasat în conformitate cu normativa europeană pentru aparate uzate electronice și electrice.

Pentru alte indicatii privind siguranța și indicatii suplimentare vizitați: www.laserliner.com/info
