StarFinder Plus - Détecteur Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de poutres, câbles et métaux
Marque	Laserliner
Modèle	StarFinder Plus
Dimensions (L x H x P)	85 mm x 180 mm x 38 mm
Poids (pile incluse)	163 g
Alimentation	1 pile alcaline 9V (type 6LR 61)
Modes de mesure	STUD-SCAN (poutres bois/métal), AC-SCAN (câbles sous tension)
Profondeur de détection (STUD-SCAN)	Jusqu'à 4 cm
Profondeur de détection (AC-SCAN)	Jusqu'à 4 cm
Plage de tension détectée	110-230 V, 50-60 Hz
Affichage	LC avec rétroéclairage et aide utilisateur
Calibrage	Automatique et manuel
Signaux	Visuels (LED vert/rouge) et sonores
Arrêt automatique	Après 30 secondes d'inactivité
Température de fonctionnement	0°C à 40°C
Température de stockage	-20°C à 70°C
Sécurité	Avertisseur de tension intégré ; couper l'alimentation en mode STUD-SCAN près de lignes électriques
Nettoyage	Nettoyer avec un chiffon doux et sec
Élimination	Appareil électrique : collecte sélective selon directive DEEE
Contenu de l'emballage	Détecteur StarFinder Plus, pile 9V, notice d'utilisation

FOIRE AUX QUESTIONS - StarFinder Plus Laserliner

Comment calibrer l'appareil StarFinder Plus ?

Le calibrage automatique se fait à la mise sous tension ou lors du changement de mode. Pour un calibrage manuel, appuyez sur la touche CAL (5). En mode STUD-SCAN, maintenez l'appareil contre le mur pendant le calibrage. Attendez l'affichage 'CAL OK' avant de commencer la mesure.

Que faire si l'appareil affiche 'ERROR' en mode STUD-SCAN ?

L'erreur indique que l'appareil est positionné au-dessus d'une poutre au début du calibrage. Déplacez l'appareil de quelques centimètres vers un endroit sans poutre et recommencez le calibrage.

Comment détecter des poutres en bois ou en métal ?

Sélectionnez le mode STUD-SCAN (bouton MODE). Appliquez l'appareil contre le mur, calibrez (CAL), puis déplacez-le lentement sur la surface. Le milieu de la poutre se trouve entre les deux repères visuels. Les poutres sont souvent espacées de 30, 40 ou 60 cm.

Comment localiser des câbles sous tension ?

Sélectionnez le mode AC-SCAN. Attendez la fin du calibrage (CAL OK). Déplacez lentement l'appareil. Le voyant rouge et une alarme sonore indiquent la présence d'une ligne sous tension. Pour une meilleure précision, effectuez un calibrage manuel près de la dernière détection.

Quelle pile utiliser pour le StarFinder Plus ?

Utilisez une pile alcaline de 9V de type 6LR 61. Ouvrez le compartiment à pile au dos de l'appareil et insérez la pile en respectant la polarité.

Pourquoi l'appareil ne détecte-t-il pas correctement sur certains murs ?

Certains matériaux peuvent gêner la détection : carreaux de céramique, moquettes épaisses, papiers peints métallisés ou murs fraîchement peints humides. Dans ce cas, laissez sécher au moins une semaine. Les plafonds à texture peuvent nécessiter l'utilisation du mode DeepScan (si disponible) ou une plaque de protection.

Que signifie le message 'CAL OK' ?

Le message 'CAL OK' indique que le calibrage est terminé et que l'appareil est prêt à effectuer des mesures. Vous pouvez alors commencer à déplacer l'appareil sur la surface à inspecter.

Quelle est la profondeur maximale de détection ?

La profondeur maximale de détection est de 4 cm pour les poutres (STUD-SCAN) et pour les câbles sous tension (AC-SCAN). Les objets plus profonds peuvent ne pas être détectés ou afficher une oscillation incomplète.

Comment éteindre l'appareil ?

Maintenez la touche Marche/Arrêt (4) enfoncée pendant environ 2 secondes. L'appareil s'éteint également automatiquement après 30 secondes d'inactivité (AutoShutOff).

Quelles précautions de sécurité observer lors de l'utilisation ?

En mode STUD-SCAN, coupez toujours l'alimentation électrique si vous travaillez à proximité de lignes électriques. L'avertisseur de tension fonctionne en continu sur les lignes non protégées. Ne pas utiliser l'appareil à proximité de l'eau ou dans des environnements humides. Respectez la directive DEEE pour l'élimination.

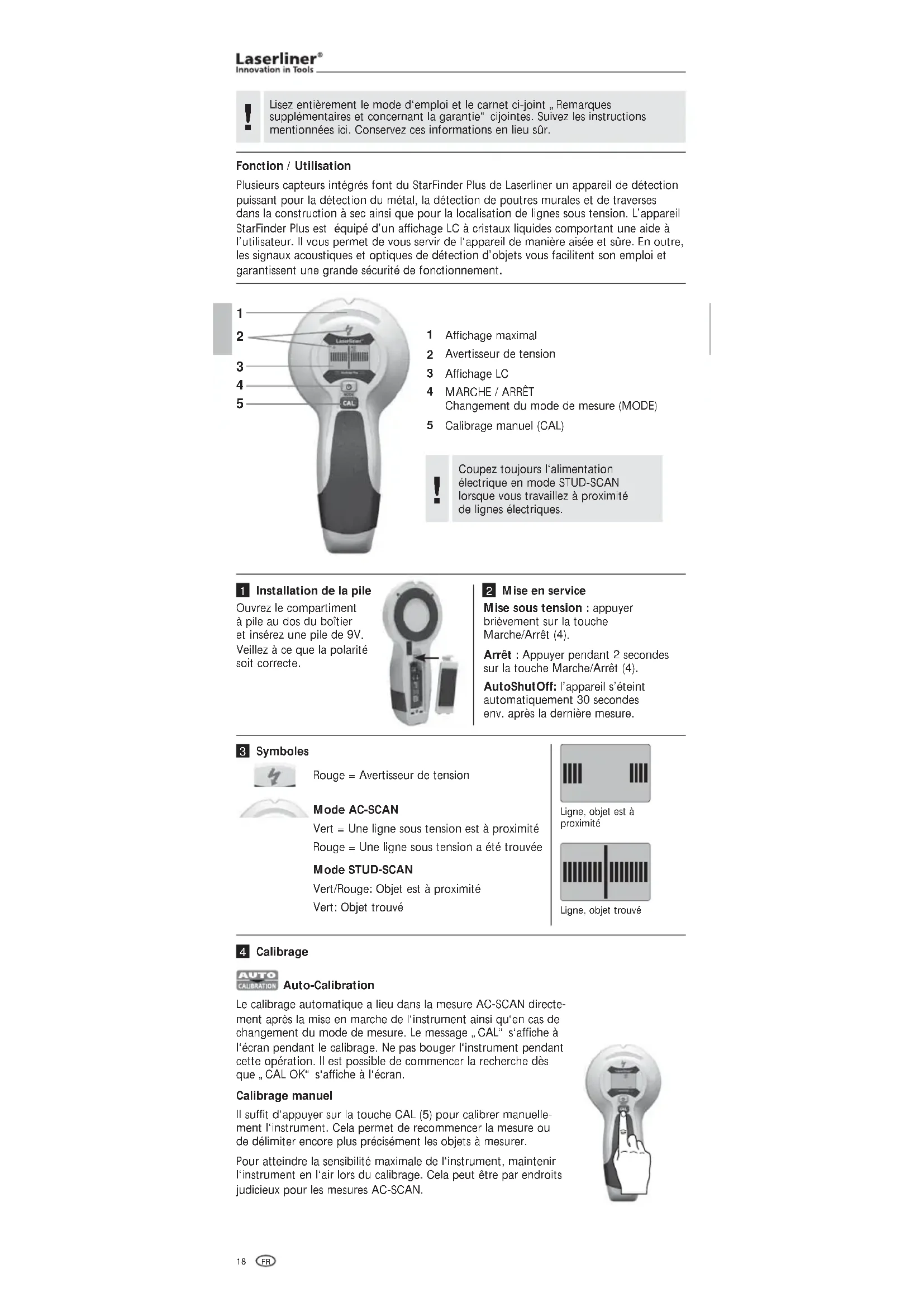

MODE D'EMPLOI StarFinder Plus Laserliner

Lisez entièrement le mode d'emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie“ ci-jointes. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr.

Fonction / utilisation

Plusieurs capteurs intégrés font du StarFinder Plus de Laserliner un appareil de détection puissant pour la détection du métal, la détection de poutres murales et de traverses dans la construction à sec ainsi que pour la localisation de lignes sous tension. L'appareil StarFinder Plus est équipé d'un affichage LC à cristaux liquides comportant une aide à l'utilisateur. Il vous permet de vous servir de l'appareil de manière aisée et sûre. En outre, les signaux acoustiques et optiques de détection d'objets vous facilitent son emploi et garantissent une grande sécurité de fonctionnement.

1 Affichage maximal 2 Avertisseur de tension 3 Affichage LC 4 MARCHE / ARRÊT Changement du mode de mesure (MODE) 5 Calibrage manuel (CAL)

Coupez toujours l'alimentation électrique en mode STUD-SCAN lorsque vous travaillez à proximité de lignes électriques.

1 Installation de la pile

Ouvrez le compartiment à pile au dos du boîtier et insérez une pile de 9V. Veillez à ce que la polarité soit correcte.

2 Mise en service

Mise sous tension : appuyer brièvement sur la touche Marche/Arrêt (4).

Arrêt : Appuyer pendant 2 secondes sur la touche Marche/Arrêt (4).

AutoShutOff: l'appareil s'éteint automatiquement 30 secondes env. après la dernière mesure.

3 Symboles

Rouge = Avertisseur de tension

Mode ac-scan

Vert = Une ligne sous tension est à proximité Rouge = Une ligne sous tension a été trouvée

Mode STUD-SCAN

Vert/Rouge : Objet est à proximité Vert : Objet trouvé

Ligne. Objet est à proximité

Ligne, objet trouvé

Auto-Calibration

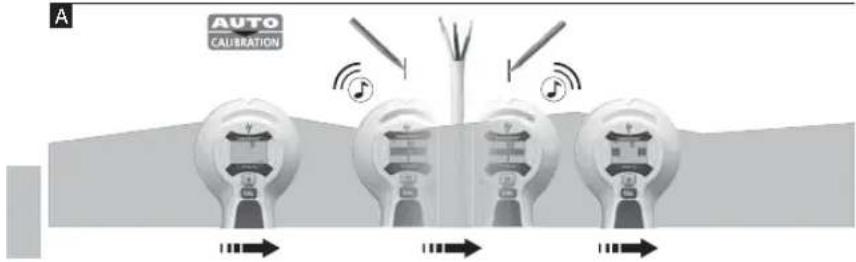

Le calibrage automatique a lieu dans la mesure AC-SCAN directement après la mise en marche de l'instrument ainsi qu'en cas de changement du mode de mesure. Le message „CAL“ s'affiche à l'écran pendant le calibrage. Ne pas bouger l'instrument pendant cette opération. Il est possible de commencer la recherche dès que „CAL OK“ s'affiche à l'écran.

Calibrage manuel

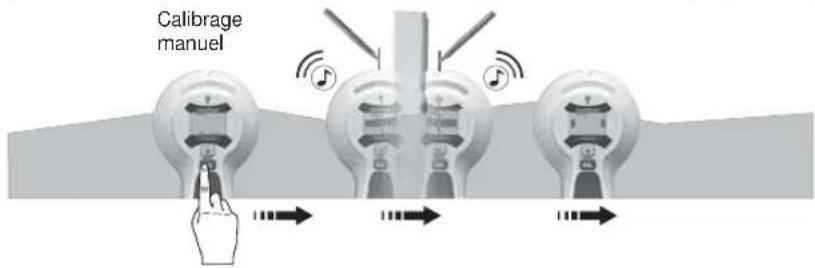

Il suffit d'appuyer sur la touche CAL (5) pour calibrer manuellement l'instrument. Cela permet de recommencer la mesure ou de délimiter encore plus précisément les objets à mesurer.

Pour atteindre la sensibilité maximale de l'instrument, maintenir l'instrument en l'air lors du calibrage. Cela peut être par endroits judicieux pour les mesures AC-SCAN.

L'instrument doit rester en contact avec le mur pendant le calibrage en mode STUD-SCAN et pendant toutes les mesures. L'utilisateur doit également toujours avoir une main sur l'instrument.

5 Sélection du mode de mesure

Appuyer brièvement sur la touche Mode (4).

AC-SCAN (Localisation de lignes sous tension directement sous des revêtements non métalliques)

STUD-SCAN ( sous des revêtements non métalliques)

, par exemple sous les plaques en fibro-plâtre, les panneaux en bois ou d'autres revêtements non métalliques.

- Sélectionnez STUD-SCAN (bouton 4)

- ON WALL: Appliquez l'appareil contre le mur.

- PRESS CAL: Appuyez sur le bouton de calibrage (5) et attendez que le calibrage soit terminé. CAL OK

- MOVE: Déplacez lentement l'appareil sur la surface.

Conseil 1 : Le milieu de la poutre se trouve entre les deux repères.

Conseil 2 : La position de départ est importante. Pour commencer, positionnez l'appareil à un emplacement derrière lequel il n'y a pas de poutre. Sinon un message d'erreur s'affiche (ERROR). Élimination des erreurs : Positionnez l'appareil à quelques centimètres de l'endroit actuel et recommencez la mesure.

Conseil 3 : Afin d'éviter des perturbations lors de la détection, maintenez votre main libre ou d'autres objets à 15 cm au moins de StarFinder Plus.

Conseil 4 : StarFinder Plus trouve seulement l'arête extérieure de poutres doubles montées éventuellement autour des portes, des fenêtres et dans les angles.

Conseil 5 : Assurez-vous que vous êtes vraiment arrivé sur une poutre. Pour ce faire, vérifiez si d'autres poutres se trouvent sur les deux côtés à des distances régulières, en général à 30, 40 ou 60 cm. En plus, vérifiez à plusieurs emplacements situés directement au-dessus et au-dessous du premier emplacement trouvé s'il s'agit d'une poutre.

Conseil 6 : Plafonds à texture : le plafond doit être recouvert d'un carton de protection. Dans ce cas, il faut se servir de la mesure en profondeur DeepScan.

Remarque : Dans le cas d'objets qui se trouvent très profondément dans le mur, il est possible qu'une oscillation incomplète s'affiche.

Au cas où des lignes électriques, des tuyaux en métal ou en matière plastique se trouvent à proximité d'un panneau de placoplâtre à fibres ou sont en contact avec celui-ci, StarFinder Plus peut éventuellement les détecter comme s'il s'agissait de poutres.

Particularités de différents matériaux

Il se peut que l'appareil ne puisse pas détecter de poutres en bois dans les matériaux suivants :

- Carreaux de sol en céramique

- Moquettes rembourrées sur l'arrière

- Papiers peints à fibres métalliques ou à film métallique

- Parois fraîchement peintes et humides. Elles doivent sécher pendant une semaine au moins.

7 Mesure ac-scan

Localisation de lignes sous tension directement sous l'enduit, le cas échéant, les panneaux en bois ou les autres revêtements non métalliques. Dans les murs à pose à sec avec montants en métal, les lignes sous tension ne sont pas détectées.

• Sélectionnez AC-SCAN (bouton 4).
• Dès que CAL passe à CAL OK, il est possible de faire bouger l'instrument.
• MOVE: Déplacez lentement l'appareil sur la surface.

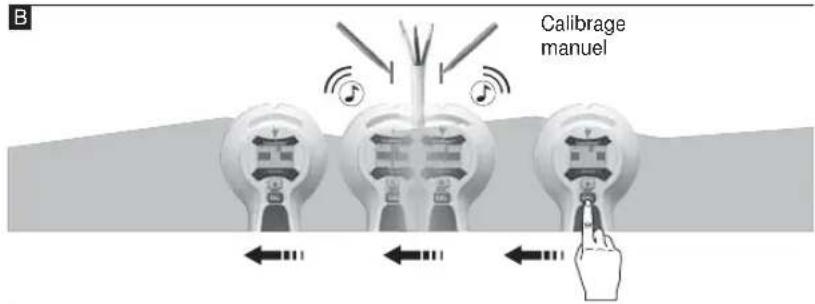

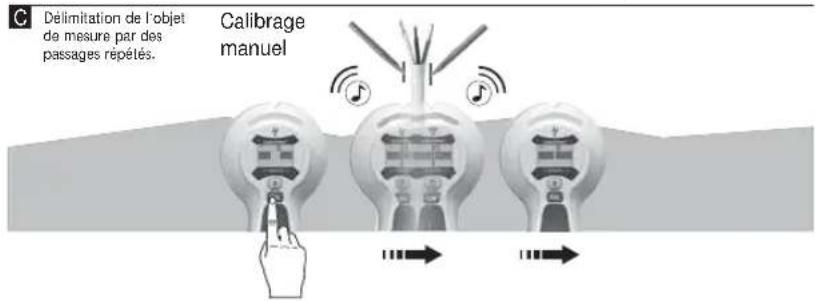

Conseil 1 : Le calibrage manuel devrait avoir lieu à proximité de la dernière position trouvée, voir le graphique B/C. Si nécessaire, répéter cette procédure.

Conseil 2 : En raison de la charge statique, des champs électriques peuvent éventuellement être détectés latéralement par rapport à l'emplacement effectif de la ligne. Posez votre main libre sur la paroi pour dériver cette charge.

Conseil 3 : Travaillez lentement, car le frottement peut produire une charge perturbant la détection.

Conseil 4 : Si vous supposez la présence de lignes qu'il ne vous est pas possible toutefois de détecter, il se peut qu'elles soient protégées par des conduites pour les câbles. Servez-vous de STUD-SCAN pour localiser des conduites pour les câbles en métal.

Conseil 5 : Le métal renfermé dans les murs (montants en métal, par ex.) transmet les champs électriques et produit ainsi des perturbations. Dans ce cas, passez en mode STUD-SCAN pour trouver la ligne électrique.

Conseil 6 : La position de départ est importante. Afin que la sensibilité de l'appareil soit au maximum, commencez l'opération en ne le positionnant pas à proximité de lignes sous tension.

Remarque : Dans le cas d'objets qui se trouvent très profondément dans le mur, il est possible qu'une oscillation incomplète s'affiche.

Les lignes se trouvant à plus de 4 cm de profondeur peuvent éventuellement ne pas être détectées.

8 STUD-SCAN : l'avertisseur de tension fonctionne

L'avertisseur de tension fonctionne en continu sur les lignes non protégées dès qu'un champ électrique a été détecté.

9 Backlight

L'instrument est équipé d'un affichage rétroéclairé.

Données techniques
Plage de mesure AC 110 - 230V, 50 - 60 Hz
Température de fonctionnement 0°C ... 40°C (32°F ... 104°F)
Température de stockage -20°C ... 70°C (-4°F ... 158°F)
Alimentation électrique 1 pile alcaline de 9V (type 6LR 61)
Dimensions (L x H x P) 85 mm x 180 mm x 38 mm
Poids (pile incluse) 163 g
Profondeur de mesure
Détection des poutres bois / métal (STUD-SCAN)	jusqu'à une profondeur de 4 cm
Détection ciblée des câbles électriques – sous tension (AC-SCAN)	jusqu'à une profondeur de 4 cm

Sous réserve de modifications techniques. 10.2012

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info
