Type de produit	Détecteur de poutres et de tension
Marque	Laserliner
Modèle	StarSensor 150
Alimentation	2 piles AAA (LR03) 1,5 V
Dimensions (L x H x P)	140 x 74 x 52 mm
Poids (piles incluses)	184 g
Profondeur de détection bois/métal	Jusqu'à 4 cm
Profondeur de détection tension	Jusqu'à 2 cm
Plage de tension AC	110 - 230 V, 50 - 60 Hz
Conditions de travail	0°C à 40°C, humidité 20 - 90% HR, sans condensation
Conditions de stockage	-10°C à 50°C, humidité max. 80% HR, sans condensation
Affichage	LED
Avertisseur de tension	Oui (icône éclair)
Fonctions principales	Détection de poutres en bois, traverses métalliques et lignes sous tension
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide, éviter solvants et produits abrasifs
Sécurité	Ne pas modifier l'appareil, respecter les consignes pour travaux électriques, attention aux champs électromagnétiques
Pièces détachées et réparabilité	Piles remplaçables (AAA)
Informations générales	Notice disponible en ligne, conforme à la directive UE DEEE

FOIRE AUX QUESTIONS - StarSensor 150 Laserliner

Comment mettre en place les piles du StarSensor 150 ?

Ouvrez le compartiment à piles situé au dos de l'appareil. Insérez 2 piles AAA (LR03) en respectant la polarité indiquée. Refermez le compartiment.

Comment allumer le détecteur ?

Maintenez enfoncée la touche de mise en marche (repère 3 sur l'appareil) pour allumer le StarSensor 150. Relâchez la touche pour l'éteindre.

Comment détecter une poutre en bois ou métal ?

Placez l'appareil contre la surface et déplacez-le lentement. Les LED s'allument pour indiquer le centre et les bords des objets cachés. Maintenez votre main libre à au moins 15 cm de l'appareil pour éviter les perturbations.

Comment détecter des fils sous tension ?

L'avertisseur de tension s'active automatiquement lorsque l'appareil détecte une ligne sous tension. Les symboles éclair s'allument. La détection fonctionne jusqu'à 2 cm de profondeur pour une tension AC de 110-230 V.

Que faire si l'appareil ne détecte rien ?

Vérifiez que les piles sont correctement installées et suffisamment chargées. Assurez-vous de déplacer l'appareil lentement. Pour les poutres, vérifiez si d'autres poutres sont espacées régulièrement (30, 40 ou 60 cm). Certains matériaux comme les carreaux de céramique ou les papiers peints métallisés peuvent empêcher la détection.

À quelle profondeur puis-je détecter des poutres ?

La détection des poutres en bois ou métal est possible jusqu'à 4 cm de profondeur sous la surface. Pour les lignes sous tension, la profondeur maximale est de 2 cm.

Quels matériaux peuvent perturber la détection ?

Les carreaux de sol en céramique, les moquettes à dossier rembourré, les papiers peints à fibres métalliques ou films métalliques, et les parois fraîchement peintes et humides (laisser sécher au moins une semaine) peuvent empêcher la détection correcte.

Puis-je utiliser l'appareil près d'installations électriques ?

Oui, mais respectez les consignes de sécurité : coupez l'alimentation avant de travailler à proximité de lignes électriques. Ne réalisez pas de mesures seuls à proximité d'installations dangereuses. En cas de doute, faites appel à un électricien qualifié.

Comment nettoyer le StarSensor 150 ?

Nettoyez l'appareil avec un chiffon légèrement humide. N'utilisez pas de produits de nettoyage, de solvants ou de produits abrasifs. Retirez les piles avant un stockage prolongé et conservez l'appareil dans un endroit sec et propre.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com. Vous pouvez également la demander dans une autre langue via le formulaire sur la page.

MODE D'EMPLOI StarSensor 150 Laserliner

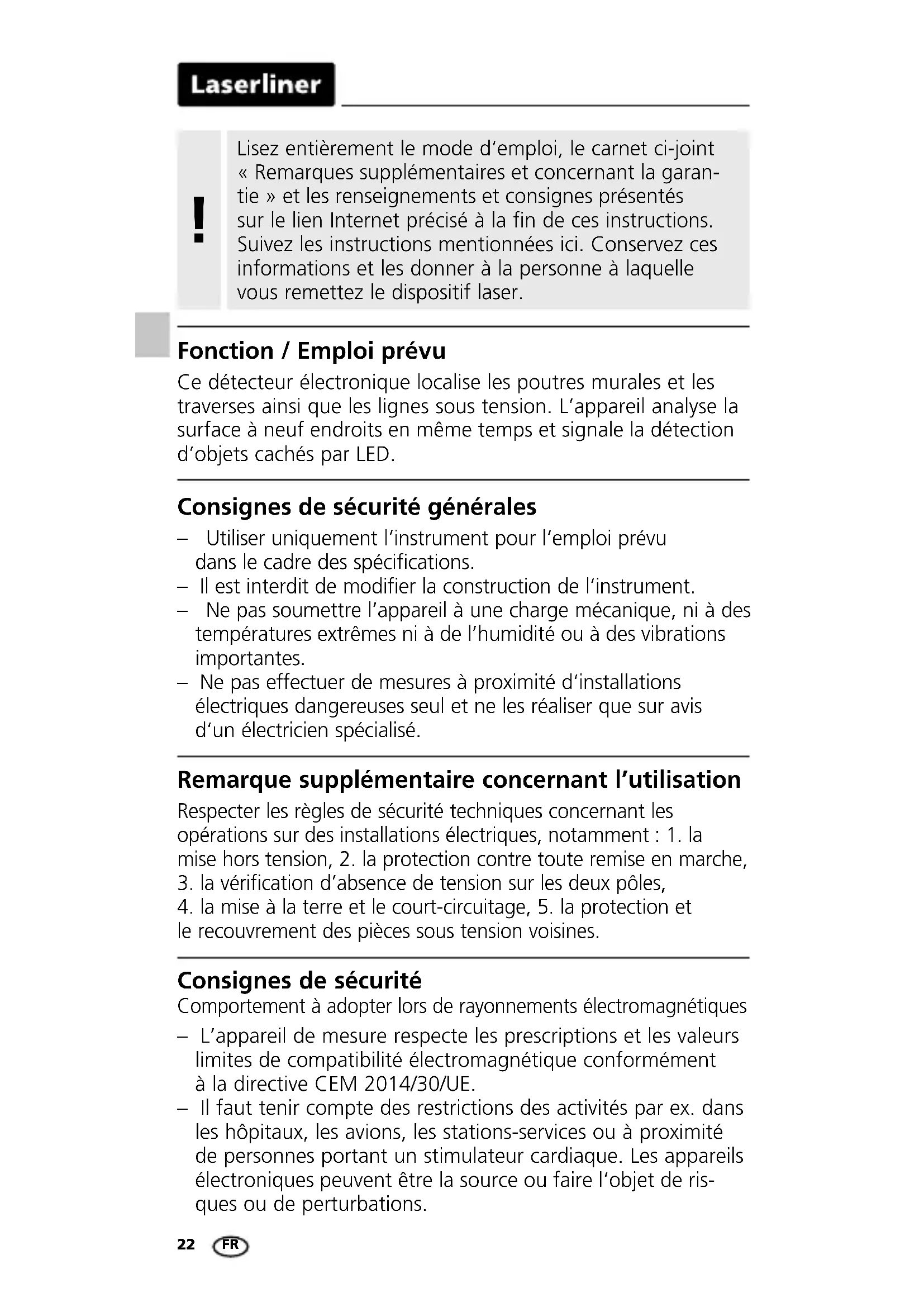

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Fonction / emploi prévu

Ce détecteur électronique localise les poutres murales et les traverses ainsi que les lignes sous tension. L'appareil analyse la surface à neuf endroits en même temps et signale la détection d'objets cachés par LED.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes, ni à de l'humidité ou à des vibrations importantes.
• Ne pas effectuer de mesures à proximité d'installations électriques dangereuses seul et ne les réaliser que sur avis d'un électricien spécialisé.

Remarque supplémentaire concernant l'utilisation

Respecter les règles de sécurité techniques concernant les opérations sur des installations électriques, notamment : 1. la mise hors tension, 2. la protection contre toute remise en marche, 3. la vérification d'absence de tension sur les deux pôles, 4. la mise à la terre et le court-circuitage, 5. la protection et le recouvrement des pièces sous tension voisines.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par exemple dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

- L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.

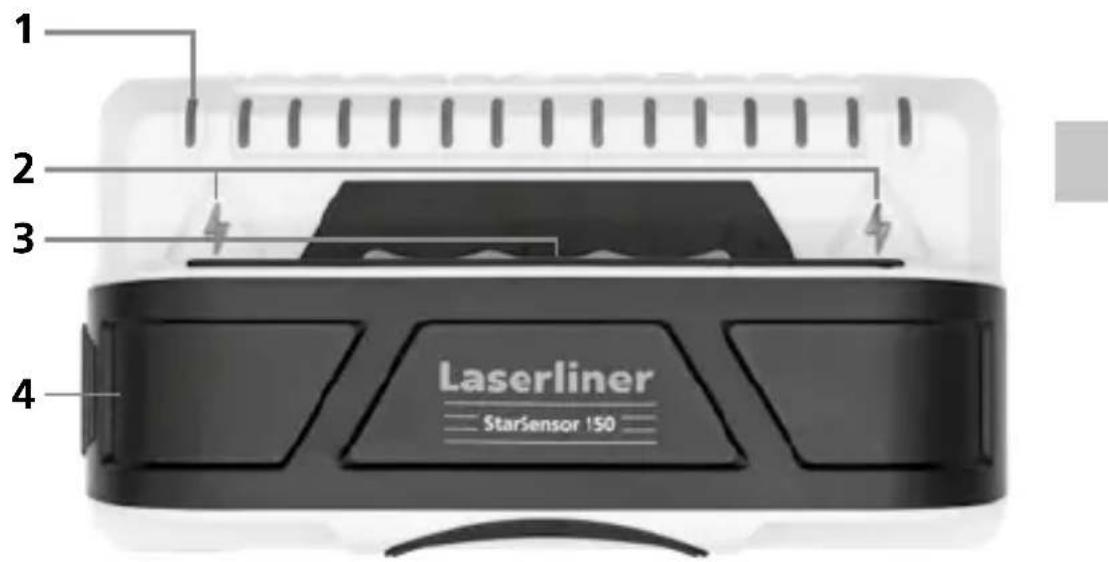

1 Affichage par DEL 2 Avertisseur de tension 3 Instrument en marche 4 Compartiment à piles

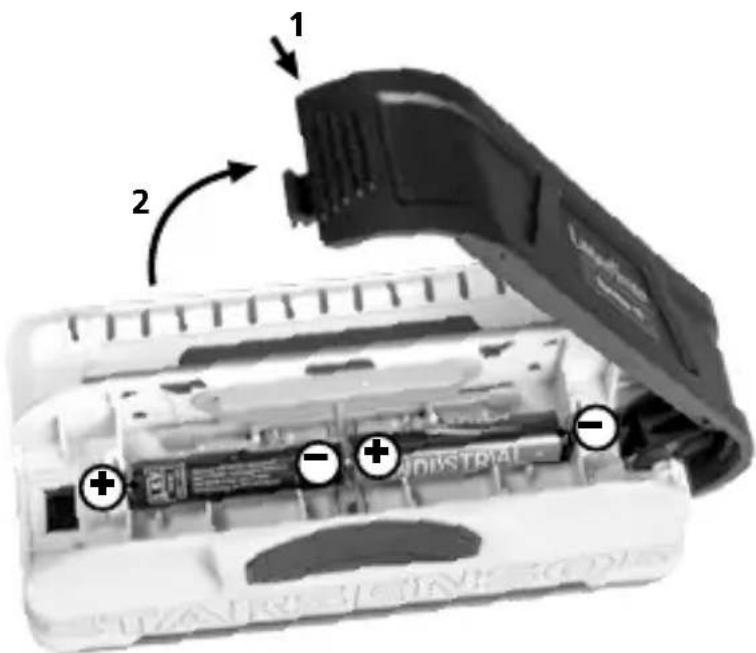

1 Mise en place des piles

Ouvrir le compartiment à piles et introduire les piles (2 du type AAA) en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

Instrument en marche: Maintenir la touche de mise en marche (3) enfoncée.

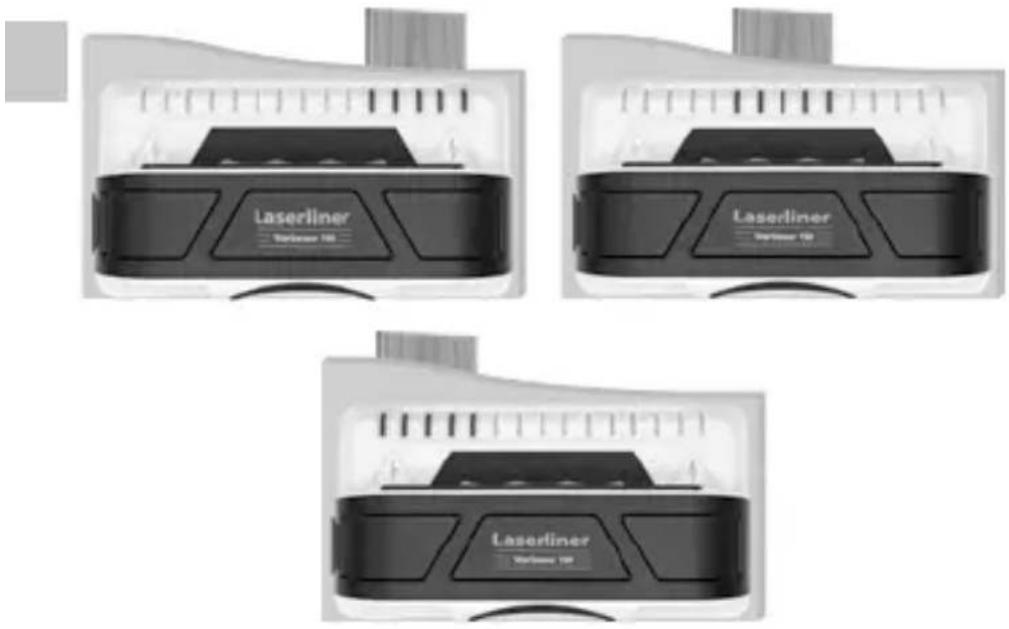

Scanner: Les LED reconnaissent le centre et les bords des poutres et des objets cachés.

Avertisseur de tension: Les symboles représentant un éclair s'allument pour afficher la présence de lignes sous tension.

Instrument à l'arrêt : Relâcher la touche de mise en marche (3).

Détection de poutres murales et de traverses en bois et en métal dans la construction à sec, par exemple sous les plaques en fibro-plâtre, les panneaux en bois ou d'autres revêtements non métalliques. Déplacez lentement l'appareil sur la surface.

Conseil 1: Afin d'éviter des perturbations lors de la détection, maintenez votre main libre ou d'autres objets à 15 cm au moins de StarSensor 150.

Conseil 2: Assurez-vous que vous êtes vraiment arrivé sur une poutre. Pour ce faire, vérifiez si d'autres poutres se trouvent sur les deux côtés à des distances régulières, en général à 30, 40 ou 60 cm. En plus, vérifiez à plusieurs emplacements situés directement au-dessus et au-dessous du premier emplacement trouvé s'il s'agit d'une poutre.

Remarque: Dans le cas d'objets qui se trouvent très profondément dans le mur, il est possible qu'une oscillation incomplète s'affiche.

Au cas où des lignes électriques, des tuyaux en métal ou en matière plastique se trouvent à proximité d'un panneau de placoplâtre à fibres ou sont en contact avec celui-ci, StarSensor 150 peut éventuellement les détecter comme s'il s'agissait de poutres.

Particularités de différents matériaux

Il se peut que l'appareil ne puisse pas détecter de poutres en bois dans les matériaux suivants :

• Carreaux de sol en céramique
• Moquettes rembourrées sur l'arrière
• Papiers peints à fibres métalliques ou à film métallique
• Parois fraîchement peintes et humides. Elles doivent sécher pendant une semaine au moins.

Coupez toujours l'alimentation électrique quand vous travaillez à proximité de lignes électriques.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Données techniques

(Sous réserve de modifications techniques. 21W47)

Plage de mesure AC 110 - 23	0V, 50 - 60 Hz
Alimentation électrique 2 x 1,	5V LR03 (AAA)
Conditions de travail	0°C ... 40°C, Humidité relative de l'air max. 20 ... 90% RH, non condensante
Conditions de stockage	-10°C ... 50°C, Humidité relative de l'air max. 80% RH, non condensante
Dimensions (L x H x P)	140 mm x 74 mm x 52 mm
Poids 184 g (piles incluse)
Profondeur de mesure
Détection des poutres bois /métal	jusqu'à une profondeur de 4 cm
Avertisseur de tension jusqu'à	une profondeur de 2 cm

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur

http://laserliner.com/info?an=ALP
