Tipo di prodotto	Rivelatore di travi e tensione
Marca	Laserliner
Modello	StarSensor 150
Alimentazione	2 pile AAA (LR03) 1,5 V
Dimensioni (L x A x P)	140 x 74 x 52 mm
Peso (pile incluse)	184 g
Profondità di rilevamento legno/metallo	Fino a 4 cm
Profondità di rilevamento tensione	Fino a 2 cm
Campo di tensione CA	110 - 230 V, 50 - 60 Hz
Condizioni di lavoro	0°C a 40°C, umidità 20 - 90% UR, senza condensa
Condizioni di stoccaggio	-10°C a 50°C, umidità max. 80% UR, senza condensa
Display	LED
Segnalatore di tensione	Sì (icona fulmine)
Funzioni principali	Rilevamento di travi in legno, traverse metalliche e linee sotto tensione
Manutenzione e pulizia	Pulire con un panno leggermente umido, evitare solventi e prodotti abrasivi
Sicurezza	Non modificare l'apparecchio, rispettare le istruzioni per lavori elettrici, attenzione ai campi elettromagnetici
Ricambi e riparabilità	Pile sostituibili (AAA)
Informazioni generali	Manuale disponibile online, conforme alla direttiva UE RAEE

Domande frequenti - StarSensor 150 Laserliner

Come installare le pile del StarSensor 150?

Aprire il vano pile situato sul retro dell'apparecchio. Inserire 2 pile AAA (LR03) rispettando la polarità indicata. Richiudere il vano.

Come accendere il rilevatore?

Tenere premuto il tasto di accensione (riferimento 3 sull'apparecchio) per accendere il StarSensor 150. Rilasciare il tasto per spegnerlo.

Come rilevare una trave in legno o metallo?

Posizionare l'apparecchio contro la superficie e spostarlo lentamente. I LED si accendono per indicare il centro e i bordi degli oggetti nascosti. Tenere la mano libera ad almeno 15 cm dall'apparecchio per evitare interferenze.

Come rilevare fili sotto tensione?

Il segnalatore di tensione si attiva automaticamente quando l'apparecchio rileva una linea sotto tensione. I simboli del fulmine si accendono. Il rilevamento funziona fino a 2 cm di profondità per una tensione CA di 110-230 V.

Cosa fare se l'apparecchio non rileva nulla?

Verificare che le pile siano installate correttamente e sufficientemente cariche. Assicurarsi di spostare l'apparecchio lentamente. Per le travi, verificare se altre travi sono distanziate regolarmente (30, 40 o 60 cm). Alcuni materiali come le piastrelle in ceramica o le carte da parati metallizzate possono impedire il rilevamento.

A quale profondità posso rilevare le travi?

Il rilevamento di travi in legno o metallo è possibile fino a 4 cm di profondità sotto la superficie. Per le linee sotto tensione, la profondità massima è di 2 cm.

Quali materiali possono disturbare il rilevamento?

Le piastrelle in ceramica, i tappeti con supporto imbottito, le carte da parati con fibre metalliche o pellicole metalliche e le pareti appena dipinte e umide (lasciare asciugare almeno una settimana) possono impedire un corretto rilevamento.

Posso usare l'apparecchio vicino a impianti elettrici?

Sì, ma rispettare le istruzioni di sicurezza: spegnere l'alimentazione prima di lavorare in prossimità di linee elettriche. Non effettuare misurazioni da soli in prossimità di installazioni pericolose. In caso di dubbio, chiamare un elettricista qualificato.

Come pulire il StarSensor 150?

Pulire l'apparecchio con un panno leggermente umido. Non utilizzare prodotti detergenti, solventi o prodotti abrasivi. Rimuovere le pile prima di una conservazione prolungata e conservare l'apparecchio in un luogo asciutto e pulito.

Dove trovare il manuale completo?

Il manuale completo è disponibile per il download gratuito sul sito notice-facile.com. Puoi anche richiederlo in un'altra lingua tramite il modulo sulla pagina.

MANUALE UTENTE StarSensor 150 Laserliner

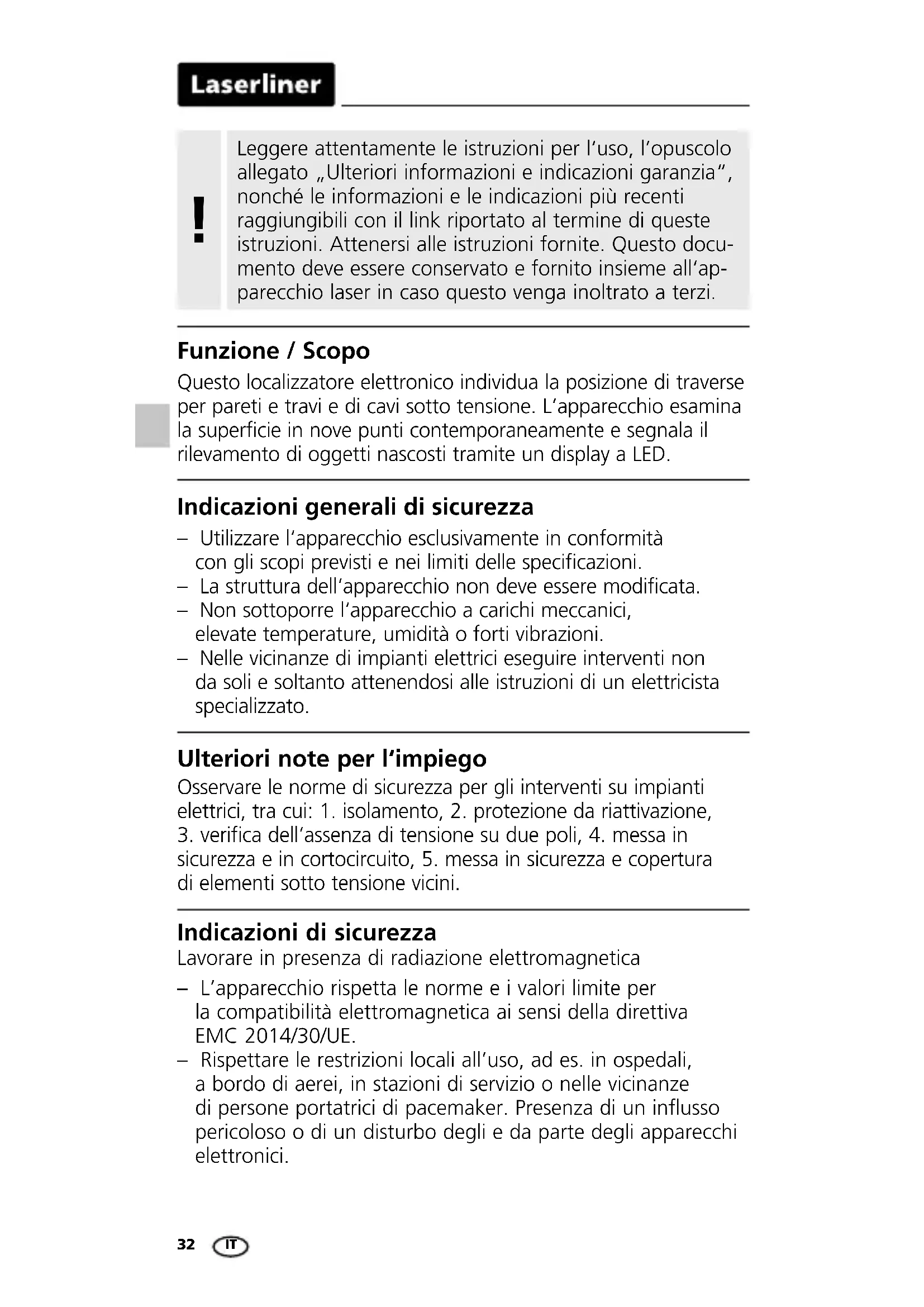

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Funzione / Scopo

Questo localizzatore elettronico individua la posizione di traverse per pareti e travi e di cavi sotto tensione. L'apparecchio esamina la superficie in nove punti contemporaneamente e segnala il rilevamento di oggetti nascosti tramite un display a LED.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Nelle vicinanze di impianti elettrici eseguire interventi non da soli e soltanto attenendosi alle istruzioni di un elettricista specializzato.

Ulteriori note per l'impiego

Osservare le norme di sicurezza per gli interventi su impianti elettrici, tra cui: 1. isolamento, 2. protezione da riattivazione, 3. verifica dell'assenza di tensione su due poli, 4. messa in sicurezza e in cortocircuito, 5. messa in sicurezza e copertura di elementi sotto tensione vicini.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

- L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

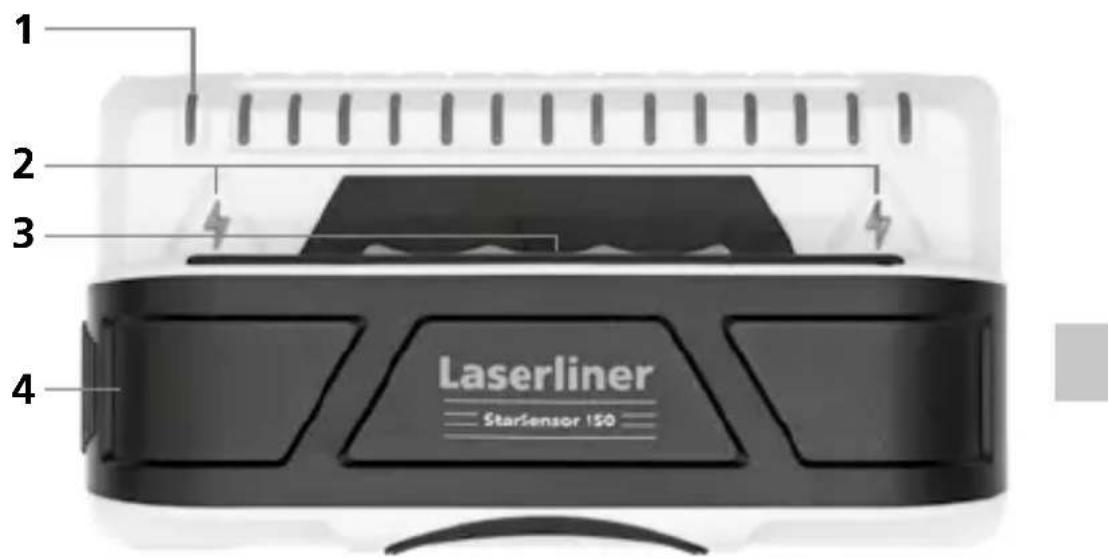

1 Indicatore LED
2 Avviso di tensione
3 Strumento On
4 Vano batterie

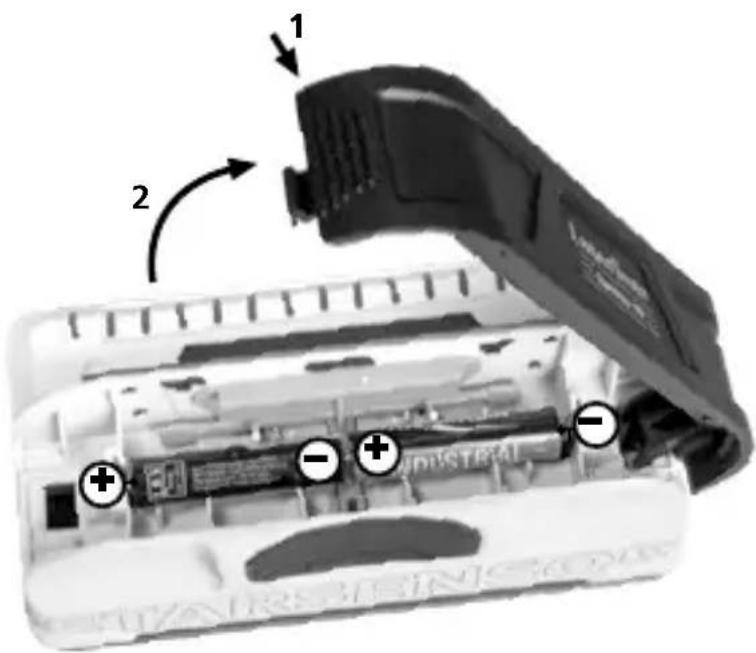

Aprire il vano batterie e introdurre le batterie (2 di tipo AAA) come indicato dai simboli di installazione, facendo attenzione alla corretta polarità.

Laserliner

2 Messa in servizio

Strumento On: Tenere premuto il tasto On (3).

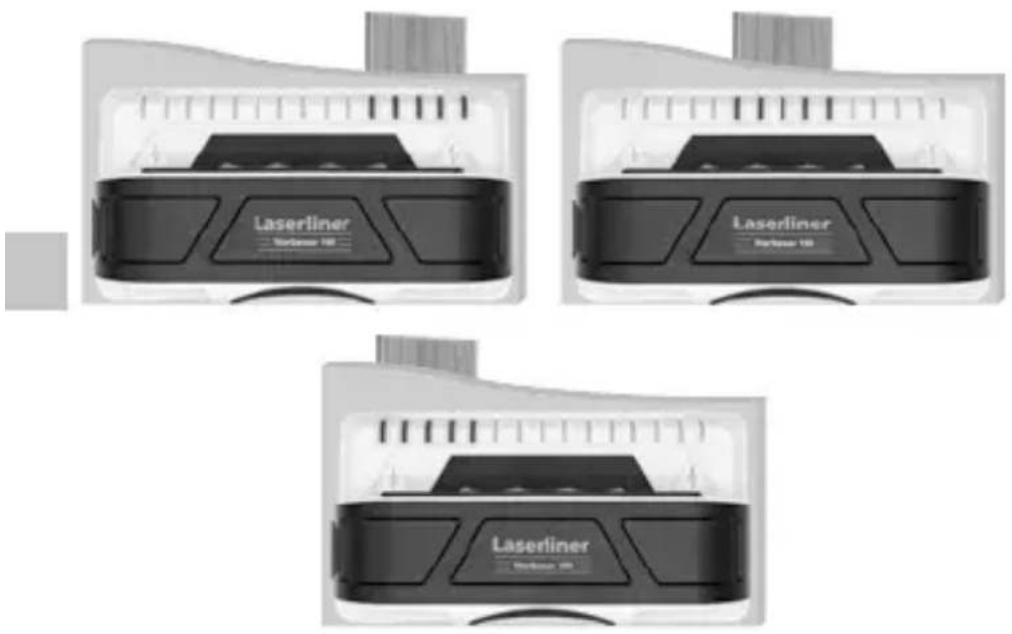

Scansione: I LED rilevano il centro e i bordi di travi e oggetti nascosti.

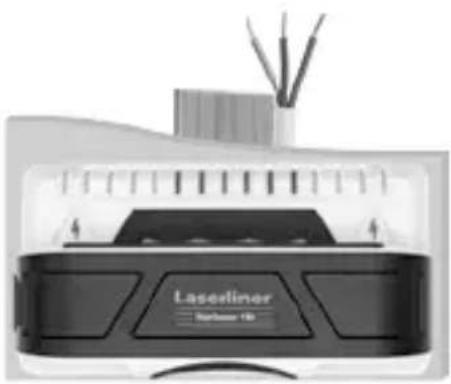

Avviso di tensione: Le icone a forma di fulmine si accendono per indicare la presenza di linee sotto tensione.

Strumento Off: Rilasciare il tasto On (3).

Riconoscimento di travi a parete e traverse di legno e metallo in pareti murate a secco p. es. sotto pannelli di cartongesso, pannelli di legno o altri rivestimenti non metallici.

Spostare l'apparecchio lentamente sulla superficie della parete.

Suggerimento 1: Per evitare anomalie durante il lavoro, tenere la mano libera o altri oggetti ad almeno 15 cm di distanza dal StarSensor 150.

Suggerimento 2: Verificare di aver individuato effettivamente una trave controllando se altre travi sono presenti su entrambi i lati a distanze regolari, di solito a 30, 40 o 60 cm, e verificare su più punti direttamente sopra e sotto il primo punto individuato se si tratta effettivamente di una trave.

Nota: Con gli oggetti che si trovano in profondità nella parete, potrebbe non venire indicata la completa escursione.

Se nelle vicinanze di un pannello di cartongesso si trovano cavi elettrici o tubi di metallo o di plastica o se essi toccano il pannello, è possibile che il StarSensor 150 li riconosca come una trave.

Particolarità di diversi materiali

Eventualmente non è possibile individuare travi di legno attraverso i seguenti materiali:

• Piastrelle di ceramica
• Moquette con retro imbottito
• Carta da parati con fibre o lamine di metallo
• Pareti imbiancate di fresco ed ancora umide (prima devono asciugare per almeno una settimana)

Prima di iniziare a lavorare nelle vicinanze di cavi elettrici, staccare sempre la tensione elettrica.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici

(Con riserva di modifiche tecniche. 21W47)

Campo di misura AC 110 - 230V, 50 - 60 Hz
Alimentazione elettrica 2 x 1,5V LR03 (AAA)
Condizioni di lavoro	0°C ... 40°C, Umidità dell'aria max. 20 ... 90% rH, non condensante
Condizioni di stoccaggio	-10°C ... 50°C, Umidità dell'aria max. 80% rH, non condensante
Dimensioni (L x A x P)	140 mm x 74 mm x 52 mm
Peso 184 g (con batterie)
Profondità di misura
Localizzazione di travi di legno / metallo	fino a una profondità di 4 cm
Avviso di tensione fino a una	profondità di 2 cm

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza: http://laserliner.com/info?an=ALP
