StarSensor 150 - Ilmaisin Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Palkki- ja jänniteilmaisin
Merkki	Laserliner
Malli	StarSensor 150
Virtalähde	2 AAA-paristoa (LR03) 1,5 V
Mitat (P x K x S)	140 x 74 x 52 mm
Paino (paristot mukaan lukien)	184 g
Puun/metallin tunnistussyvyys	Enintään 4 cm
Jännitteen tunnistussyvyys	Enintään 2 cm
AC-jännitealue	110 - 230 V, 50 - 60 Hz
Käyttöolosuhteet	0°C - 40°C, kosteus 20 - 90% RH, ei tiivistymistä
Säilytysolosuhteet	-10°C - 50°C, kosteus enint. 80% RH, ei tiivistymistä
Näyttö	LED
Jännitevaroitus	Kyllä (salamakuvake)
Päätoiminnot	Puupalkkien, metallisten palkkien ja jännitteisten johtojen tunnistus
Huolto ja puhdistus	Puhdista kevyesti kostutetulla liinalla, vältä liuottimia ja hankaavia aineita
Turvallisuus	Älä muuta laitetta, noudata sähkötyöohjeita, varo sähkömagneettisia kenttiä
Varaosat ja korjattavuus	Vaihdettavat paristot (AAA)
Yleistä tietoa	Käyttöohje saatavilla verkossa, EU:n WEEE-direktiivin mukainen

Usein kysytyt kysymykset - StarSensor 150 Laserliner

Kuinka StarSensor 150:n paristot asennetaan?

Avaa laitteen takana oleva paristolokero. Aseta 2 AAA-paristoa (LR03) napaisuuden mukaisesti. Sulje lokero.

Kuinka ilmaisin kytketään päälle?

Pidä virtapainiketta (merkintä 3 laitteessa) painettuna kytkeäksesi StarSensor 150:n päälle. Vapauta painike sammuttaaksesi.

Kuinka tunnistan puu- tai metallipalkin?

Aseta laite pintaa vasten ja liikuta sitä hitaasti. LEDit syttyvät osoittaen piilotettujen kohteiden keskikohdan ja reunat. Pidä vapaa kätesi vähintään 15 cm päässä laitteesta häiriöiden välttämiseksi.

Kuinka tunnistan jännitteiset johdot?

Jännitevaroitus aktivoituu automaattisesti, kun laite havaitsee jännitteisen johdon. Salamasymbolit syttyvät. Tunnistus toimii enintään 2 cm syvyydessä AC-jännitteellä 110-230 V.

Mitä tehdä, jos laite ei tunnista mitään?

Tarkista, että paristot on asennettu oikein ja ne ovat riittävästi ladattuja. Varmista, että liikutat laitetta hitaasti. Palkkien kohdalla tarkista, onko muita palkkeja säännöllisin välein (30, 40 tai 60 cm). Jotkin materiaalit, kuten keraamiset laatat tai metalloidut tapetit, voivat estää tunnistuksen.

Kuinka syvältä voin tunnistaa palkkeja?

Puu- tai metallipalkkien tunnistus on mahdollista enintään 4 cm syvyydessä pinnan alla. Jännitteisillä johdoilla enimmäissyvyys on 2 cm.

Mitkä materiaalit voivat häiritä tunnistusta?

Keraamiset lattialaatat, pehmustetut matot, metallikuiduilla varustetut tapetit tai metallikalvot sekä vastamaalatut ja kosteat seinät (anna kuivua vähintään viikon) voivat estää oikean tunnistuksen.

Voinko käyttää laitetta sähköasennusten lähellä?

Kyllä, mutta noudata turvallisuusohjeita: katkaise virta ennen työskentelyä sähköjohtojen lähellä. Älä tee mittauksia yksin vaarallisten asennusten lähellä. Epäselvissä tapauksissa ota yhteyttä pätevään sähköasentajaan.

Kuinka StarSensor 150 puhdistetaan?

Puhdista laite kevyesti kostutetulla liinalla. Älä käytä puhdistusaineita, liuottimia tai hankaavia aineita. Poista paristot ennen pitkäaikaista säilytystä ja säilytä laitetta kuivassa ja puhtaassa paikassa.

Mistä löydän täydellisen käyttöohjeen?

Täydellinen käyttöohje on ladattavissa ilmaiseksi sivustolta notice-facile.com. Voit myös pyytää sitä toisella kielellä sivun lomakkeen kautta.

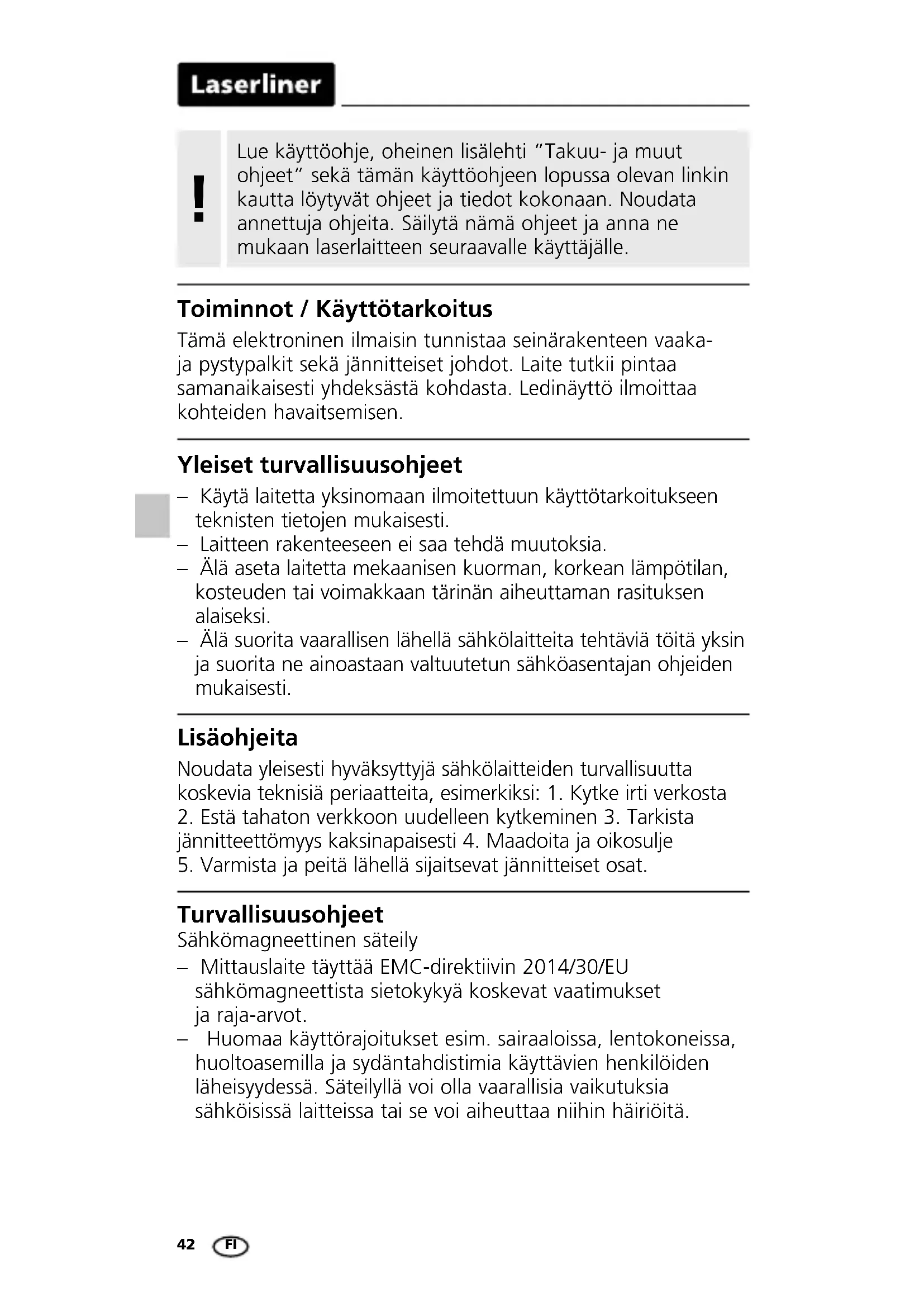

KÄYTTÖOHJE StarSensor 150 Laserliner

Lue käyttöohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle.

Toiminnot / Käyttötarkoitus

Tämä elektroninen ilmaisin tunnistaa seinärakenteen vaakaja pystypalkit sekä jännitteiset johdot. Laite tutkii pintaa samanaikaisesti yhdeksästä kohdasta. Ledinäyttö ilmoittaa kohteiden havaitsemisen.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Älä suorita vaarallisen lähellä sähkölaitteita tehtäviä töitä yksin ja suorita ne ainoastaan valtuutetun sähköasentajan ohjeiden mukaisesti.

Lisäohjeita

Noudata yleisesti hyväksyttyjä sähkölaitteiden turvallisuutta koskevia teknisiä periaatteita, esimerkiksi: 1. Kytke irti verkosta 2. Estä tahaton verkkoon uudelleen kytkeminen 3. Tarkista jännitteettömyys kaksinapaisesti 4. Maadoita ja oikosulje 5. Varmista ja peitä lähellä sijaitsevat jännitteiset osat.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

- Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä.

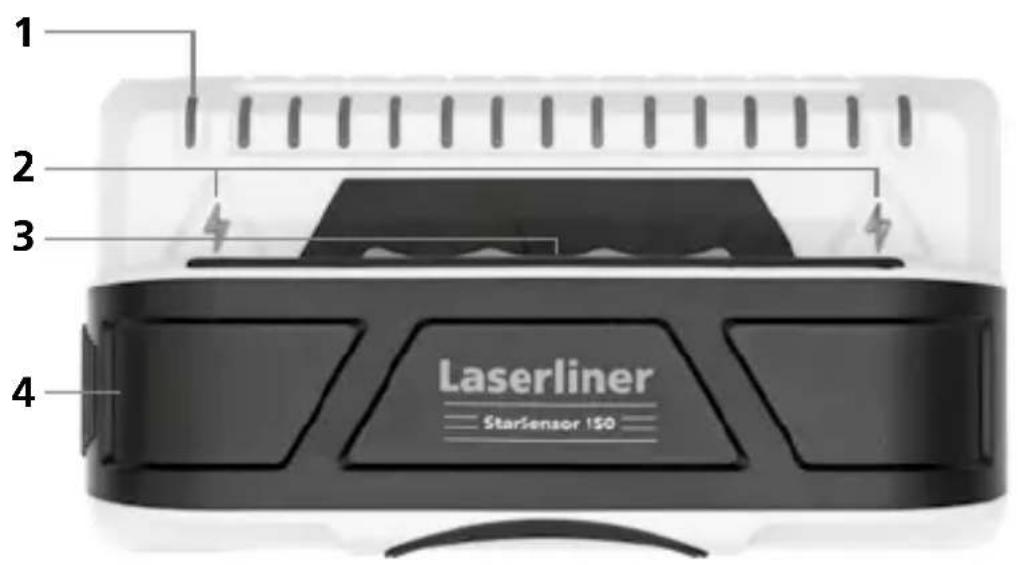

1 Ledinäyttö
2 Jännitevaroitus
3 Laite ON
4 Paristolokero

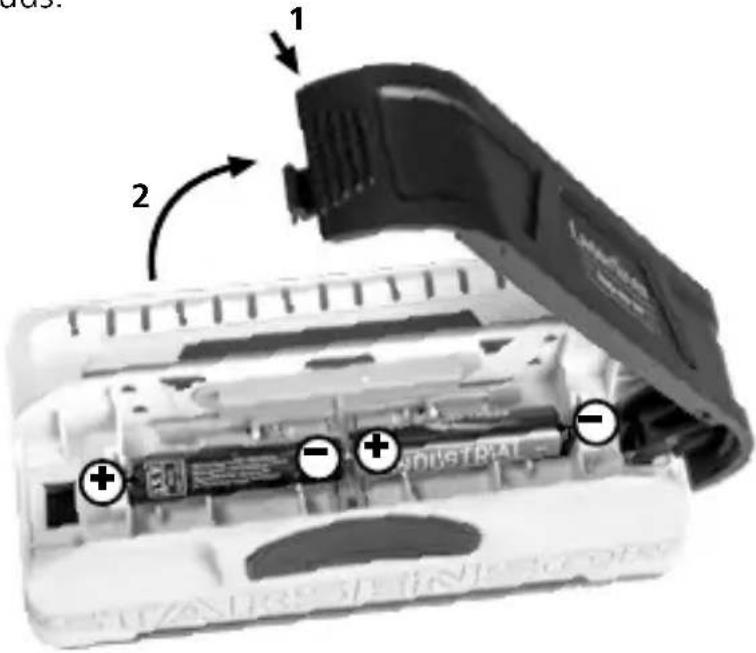

1 Paristojen asettaminen

Avaa paristolokero ja aseta paristot (2 x tyyppi AAA) sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

Laite ON: Pidä virtapainike (3) painettuna.

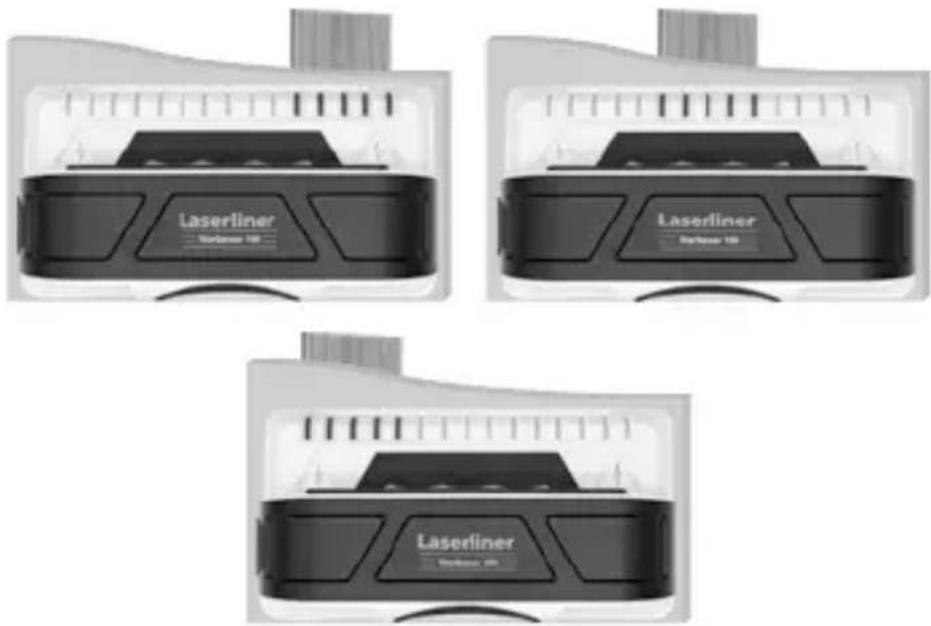

Skannaa: LEDit ilmaisevat palkkien ja piiloasennettujen kohteiden keskikohdat ja reunat.

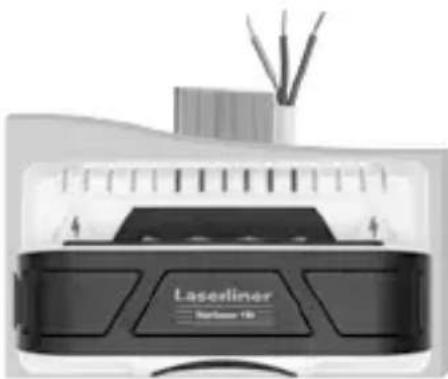

Jännitevaroitus: Salamakuvakkeet syttyvät ilmaisemaan virtaa johtavia johtoja.

Puisten ja metallisten sisäseinärakenteiden paikantaminen esim.kipsilevyn, paneelin tms. ei-metallisen verhouksen alta. Liikuta laitetta hitaasti seinän pintaa pitkin.

Vihje 1: Häiriöiden välttämiseksi on suositeltavaa pitää toimenpiteen aikana vapaana oleva käsi ja kaikki esineet vähintään 15 cm:n päässä StarSensor 150 laitteesta.

Vihje 2: Varmista, että olet varmasti palkin kohdalla. Tarkista, onko molemmilla puolilla mahdollisesti muita palkkeja säännöllisten välimatkojen päässä toisistaan, tavallisesti 30, 40 tai 60 cm. Tarkista lisäksi useammasta kohdasta ensimmäisen ilmaistun kohdan ylä- ja alapuolella, onko kysymyksessä varmasti palkki.

Huomaa: Erittäin syvällä seinän sisässä olevaa kohdetta ei ehkä havaita täysin selvästi.

Mikäli kipsikuitulevyn läheisyydessä on tai se koskettaa sähköjohtoja, metallisia tai muovisia putkia, StarSensor 150 ilmaisee ne mahdollisesti palkkeina.

Eri materiaalien ominaisuuksia

Laite ei mahdollisesti ilmaise puupalkkeja seuraavien materiaalien läpi:

• Keraamiset lattialaatat
  – Alapuolelta vahvistetut kokolattiamatot
• Metallikuituja sisältävät tapetit tai metallikalvot
• Vastamaalatut, kosteat seinät. Seinien tulee kuivua vähintään viikon ajan.

Katkaise jännite aina ennen kuin ryhdyt tekemään mainittuja toimenpiteitä sähköjohtojen läheisyydessä.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot
(Tekniset muutokset mahdollisia. 21W47)

Mittausalue AC 110 - 230V, 50 - 60 Hz
Virtalähde 2 x 1,5V LR03 (AAA)
Käyttöympäristö	0°C ... 40°C, Ilmankosteus maks. 20 ... 90% RH, ei kondensoituva
Varastointiolosuhteet	-10°C ... 50°C, Ilmankosteus maks. 80% RH, ei kondensoituva
Mitat (L x K x S) 140 mm x 74	mm x 52 mm
Paino 184 g (sis. paristot
Mittaussyvyys
Palkin ilmaisu: puu / metalli 4	cm syvyyteen saakka
Jännitevaroitus 2 cm syvyyteen	saakka

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=ALP

!
