Tipo de producto	Detector de vigas y tensión
Marca	Laserliner
Modelo	StarSensor 150
Alimentación	2 pilas AAA (LR03) 1,5 V
Dimensiones (L x A x P)	140 x 74 x 52 mm
Peso (pilas incluidas)	184 g
Profundidad de detección madera/metal	Hasta 4 cm
Profundidad de detección tensión	Hasta 2 cm
Rango de tensión AC	110 - 230 V, 50 - 60 Hz
Condiciones de trabajo	0°C a 40°C, humedad 20 - 90% HR, sin condensación
Condiciones de almacenamiento	-10°C a 50°C, humedad máx. 80% HR, sin condensación
Pantalla	LED
Avisador de tensión	Sí (icono rayo)
Funciones principales	Detección de vigas de madera, travesaños metálicos y líneas bajo tensión
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo, evitar disolventes y productos abrasivos
Seguridad	No modificar el aparato, respetar las instrucciones para trabajos eléctricos, cuidado con los campos electromagnéticos
Piezas de repuesto y reparabilidad	Pilas reemplazables (AAA)
Información general	Manual disponible en línea, conforme a la directiva UE RAEE

Preguntas frecuentes - StarSensor 150 Laserliner

¿Cómo colocar las pilas del StarSensor 150?

Abra el compartimento de pilas ubicado en la parte trasera del aparato. Inserte 2 pilas AAA (LR03) respetando la polaridad indicada. Cierre el compartimento.

¿Cómo encender el detector?

Mantenga presionada la tecla de encendido (marca 3 en el aparato) para encender el StarSensor 150. Suelte la tecla para apagarlo.

¿Cómo detectar una viga de madera o metal?

Coloque el aparato contra la superficie y muévalo lentamente. Los LED se encienden para indicar el centro y los bordes de los objetos ocultos. Mantenga su mano libre al menos a 15 cm del aparato para evitar interferencias.

¿Cómo detectar cables bajo tensión?

El avisador de tensión se activa automáticamente cuando el aparato detecta una línea bajo tensión. Los símbolos de rayo se encienden. La detección funciona hasta 2 cm de profundidad para una tensión AC de 110-230 V.

¿Qué hacer si el aparato no detecta nada?

Verifique que las pilas estén correctamente instaladas y suficientemente cargadas. Asegúrese de mover el aparato lentamente. Para las vigas, verifique si otras vigas están espaciadas regularmente (30, 40 o 60 cm). Algunos materiales como los azulejos de cerámica o los papeles pintados metalizados pueden impedir la detección.

¿A qué profundidad puedo detectar vigas?

La detección de vigas de madera o metal es posible hasta 4 cm de profundidad bajo la superficie. Para las líneas bajo tensión, la profundidad máxima es de 2 cm.

¿Qué materiales pueden perturbar la detección?

Los azulejos de cerámica, las moquetas con respaldo acolchado, los papeles pintados con fibras metálicas o láminas metálicas, y las paredes recién pintadas y húmedas (dejar secar al menos una semana) pueden impedir la detección correcta.

¿Puedo usar el aparato cerca de instalaciones eléctricas?

Sí, pero respete las instrucciones de seguridad: corte la alimentación antes de trabajar cerca de líneas eléctricas. No realice mediciones solo cerca de instalaciones peligrosas. En caso de duda, llame a un electricista calificado.

¿Cómo limpiar el StarSensor 150?

Limpie el aparato con un paño ligeramente húmedo. No use productos de limpieza, disolventes ni productos abrasivos. Retire las pilas antes de un almacenamiento prolongado y conserve el aparato en un lugar seco y limpio.

¿Dónde encontrar el manual completo?

El manual completo está disponible para descargar gratis en el sitio notice-facile.com. También puede solicitarlo en otro idioma a través del formulario en la página.

MANUAL DE USUARIO StarSensor 150 Laserliner

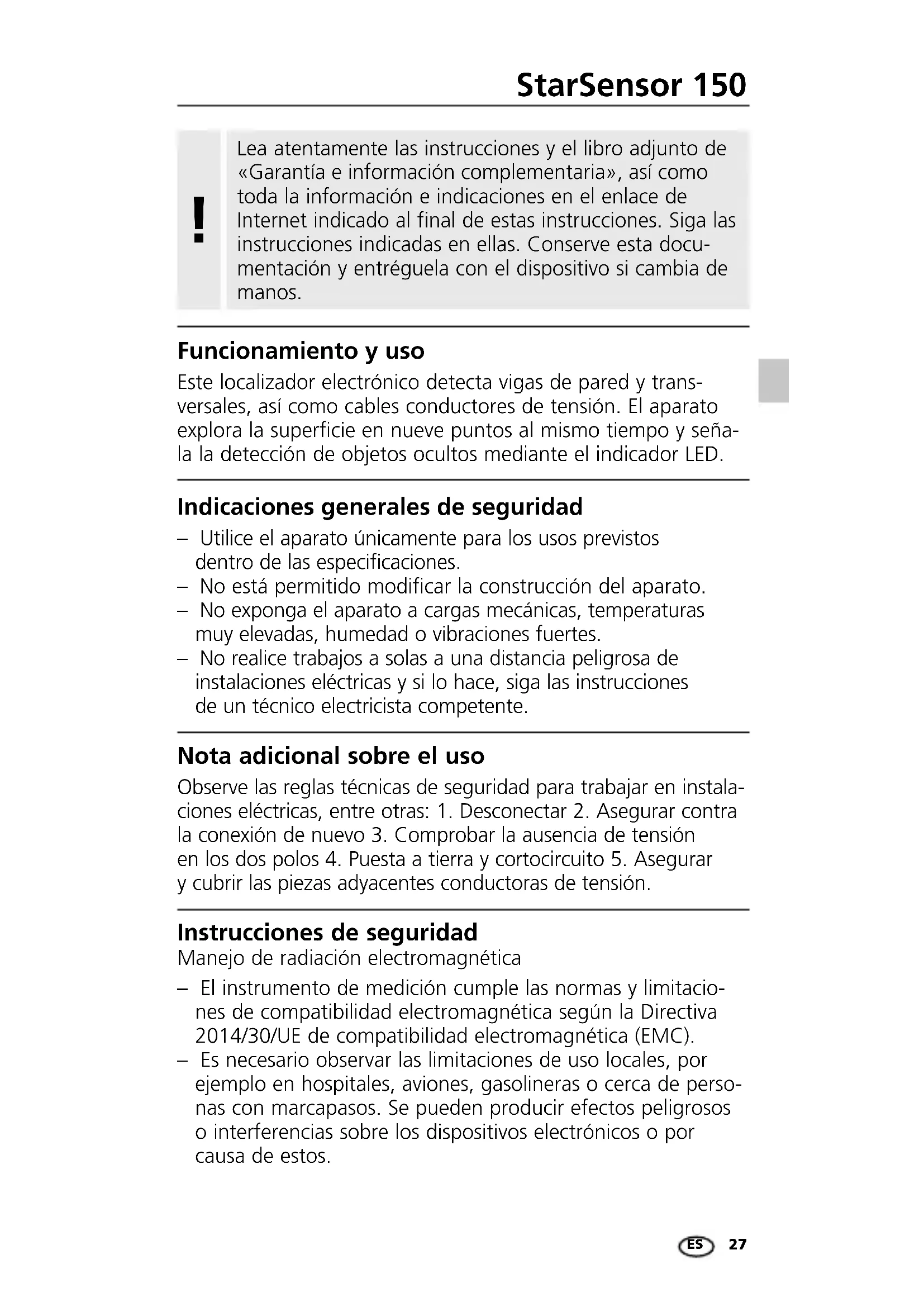

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Funcionamiento y uso

Este localizador electrónico detecta vigas de pared y transversales, así como cables conductores de tensión. El aparato explora la superficie en nueve puntos al mismo tiempo y señala la detección de objetos ocultos mediante el indicador LED.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No realice trabajos a solas a una distancia peligrosa de instalaciones eléctricas y si lo hace, siga las instrucciones de un técnico electricista competente.

Nota adicional sobre el uso

Observe las reglas técnicas de seguridad para trabajar en instalaciones eléctricas, entre otras: 1. Desconectar 2. Asegurar contra la conexión de nuevo 3. Comprobar la ausencia de tensión en los dos polos 4. Puesta a tierra y cortocircuito 5. Asegurar y cubrir las piezas adyacentes conductoras de tensión.

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

Laserliner

- El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.

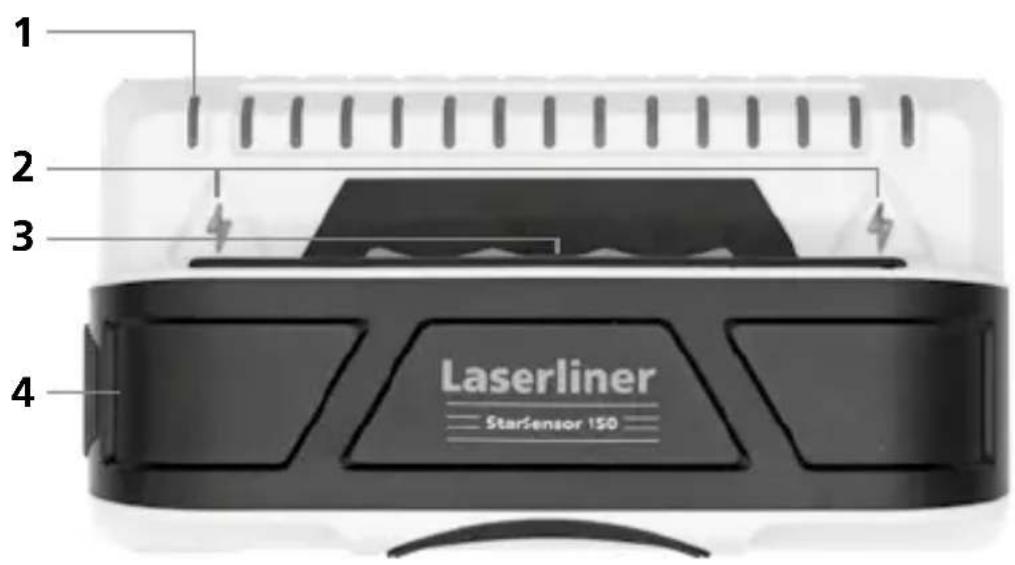

1 Pantalla LED
2 Aviso de tensión
3 Aparato encendido
4 Caja para pilas

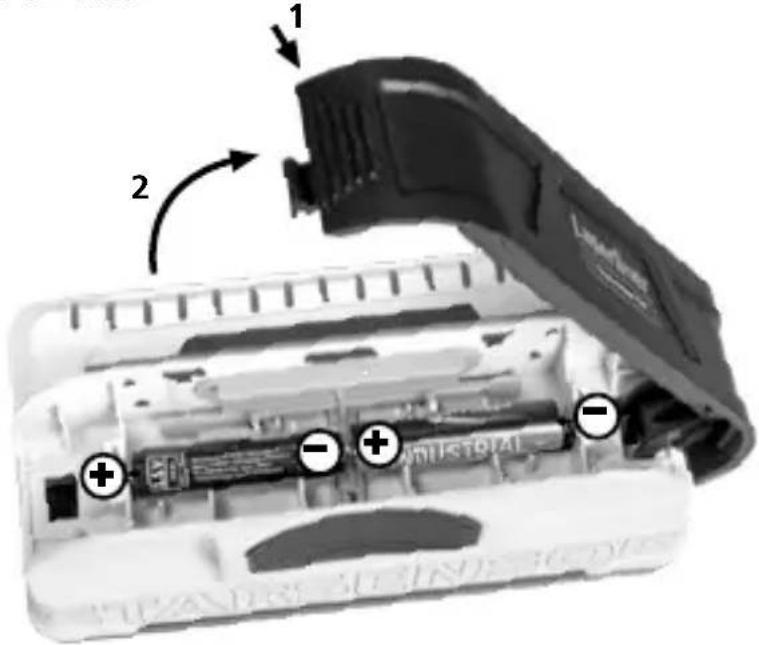

1 Poner las pilas

Abra la caja para pilas e inserte las pilas (2 x Tipo AAA) según los símbolos de instalación. Coloque las pilasen el polo c correcto.

Aparato encendido: Mantener presionado el botón de encendido (3).

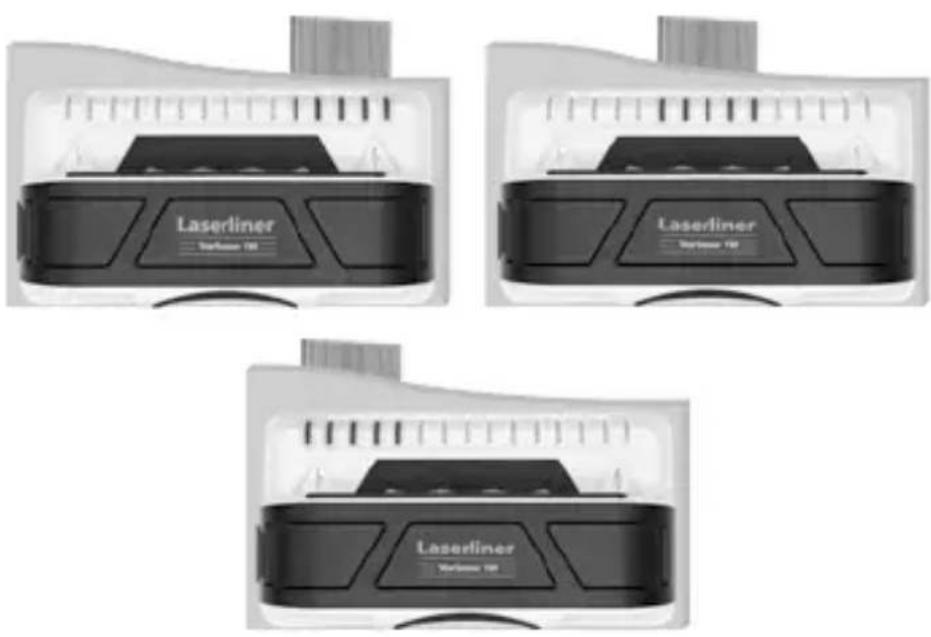

Escanear: Los LED detectan el centro y los bordes de vigas y de objetos ocultos.

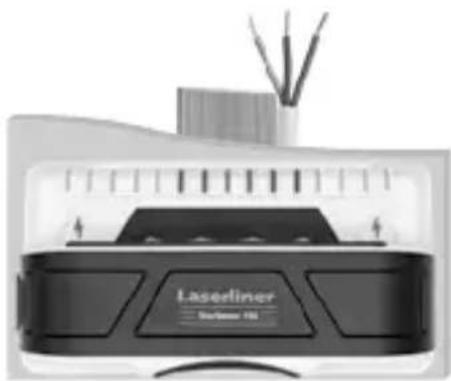

Aviso de tensión: Los símbolos intermitentes se encienden para señalar la existencia de líneas conductoras de corriente.

Aparato apagado: Soltar el botón de encendido (3).

Detectar viguetas de pared y transversales de madera y metal en construcciones en seco p. ej. debajo de planchas de cartón de yeso, paneles de madera u otros encofrados no metálicos. Deslice lentamente el aparato por la superficie de la pared.

Laserliner

Consejo 1: Para evitar interferencias mientras se realiza la exploración, mantenga su mano libre y demás objetos, a un mínimo de 15 cm de distancia del StarSensor 150.

Consejo: Para cerciorarse de que lo que ha encontrado es una vigueta, verifique si hay otras viguetas a ambos lados a la misma equidistancia, generalmente a 30, 40 ó 60 cm. Verifique además en varios puntos si se trata de una vigueta, midiendo directamente encima y debajo del primer punto encontrado.

Nota: Si los objetos se encuentran muy profundos en la pared puede ocurrir que no llegue a la intensidad total.

Si cables eléctricos, tuberías de plástico o metálicas se encuentran cerca de la superficie de una plancha de cartón de yeso o entran en contacto con ella, es posible que el StarSensor 150 los detecte como viguetas.

Características especiales con materiales diversos

No se pueden detectar viguetas de madera a través de:

– Suelos de losetas de cerámica
- Alfombra con acolchado
- Empapelado con fibras o láminas metálicas
- Paredes recién pintadas. Éstas tienen que estar secas ya desde hace una semana.

Siempre apague la electricidad cuando trabaje cerca de alambres eléctricos.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Datos Técnicos
(Salvo modificaciones. 21W47)

Rango de medición AC 110 -	230V, 50 - 60 Hz
Alimentación 2 x 1,5V LR03 (AAA)
Condiciones de trabajo	0°C ... 40°C, Humedad del aire máx. 20 ... 90% h.r., no condensante
Condiciones de almacén	-10°C ... 50°C, Humedad del aire máx. 80% h.r., no condensante
Dimensiones (An x Al x F)	140 mm x 74 mm x 52 mm
Peso 184 g (pilas incluida)
Profundidad de medición
Localización de vigas de madera/metal	hasta 4 cm de profundidad
Aviso de tensión hasta 2 cm de profundidad

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=ALP
