StarFinder Plus - Rilevatore Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rilevatore di travi, cavi e metalli
Marca	Laserliner
Modello	StarFinder Plus
Dimensioni (L x A x P)	85 mm x 180 mm x 38 mm
Peso (batteria inclusa)	163 g
Alimentazione	1 batteria alcalina 9V (tipo 6LR 61)
Modalità di misura	STUD-SCAN (travi legno/metallo), AC-SCAN (cavi sotto tensione)
Profondità di rilevamento (STUD-SCAN)	Fino a 4 cm
Profondità di rilevamento (AC-SCAN)	Fino a 4 cm
Campo di tensione rilevata	110-230 V, 50-60 Hz
Display	LCD con retroilluminazione e guida utente
Calibrazione	Automatica e manuale
Segnali	Visivi (LED verde/rosso) e sonori
Spegnimento automatico	Dopo 30 secondi di inattività
Temperatura di funzionamento	0°C a 40°C
Temperatura di stoccaggio	-20°C a 70°C
Sicurezza	Avvisatore di tensione integrato; interrompere l'alimentazione in modalità STUD-SCAN vicino a linee elettriche
Pulizia	Pulire con un panno morbido e asciutto
Smaltimento	Apparecchio elettrico: raccolta differenziata secondo direttiva RAEE
Contenuto della confezione	Rilevatore StarFinder Plus, batteria 9V, manuale d'uso

Domande frequenti - StarFinder Plus Laserliner

Come calibrare lo strumento StarFinder Plus?

La calibrazione automatica avviene all'accensione o al cambio di modalità. Per una calibrazione manuale, premere il tasto CAL (5). In modalità STUD-SCAN, tenere lo strumento contro il muro durante la calibrazione. Attendere la visualizzazione 'CAL OK' prima di iniziare la misurazione.

Cosa fare se lo strumento visualizza 'ERROR' in modalità STUD-SCAN?

L'errore indica che lo strumento è posizionato sopra una trave all'inizio della calibrazione. Spostare lo strumento di alcuni centimetri in un punto senza trave e ripetere la calibrazione.

Come rilevare travi in legno o metallo?

Selezionare la modalità STUD-SCAN (pulsante MODE). Applicare lo strumento contro il muro, calibrare (CAL), quindi spostarlo lentamente sulla superficie. Il centro della trave si trova tra i due segni visivi. Le travi sono spesso distanziate di 30, 40 o 60 cm.

Come localizzare cavi sotto tensione?

Selezionare la modalità AC-SCAN. Attendere la fine della calibrazione (CAL OK). Spostare lentamente lo strumento. La spia rossa e un allarme sonoro indicano la presenza di una linea sotto tensione. Per una maggiore precisione, effettuare una calibrazione manuale vicino all'ultimo rilevamento.

Quale batteria utilizzare per il StarFinder Plus?

Utilizzare una batteria alcalina da 9V di tipo 6LR 61. Aprire il vano batteria sul retro dello strumento e inserire la batteria rispettando la polarità.

Perché lo strumento non rileva correttamente su alcune pareti?

Alcuni materiali possono ostacolare il rilevamento: piastrelle in ceramica, moquette spesse, carte da parati metallizzate o pareti appena dipinte umide. In tal caso, lasciare asciugare per almeno una settimana. I soffitti con texture potrebbero richiedere l'uso della modalità DeepScan (se disponibile) o una piastra di protezione.

Cosa significa il messaggio 'CAL OK'?

Il messaggio 'CAL OK' indica che la calibrazione è terminata e che lo strumento è pronto per effettuare misure. È quindi possibile iniziare a spostare lo strumento sulla superficie da ispezionare.

Qual è la profondità massima di rilevamento?

La profondità massima di rilevamento è di 4 cm per le travi (STUD-SCAN) e per i cavi sotto tensione (AC-SCAN). Oggetti più profondi potrebbero non essere rilevati o mostrare un'oscillazione incompleta.

Come spegnere lo strumento?

Tenere premuto il tasto Accensione/Spegnimento (4) per circa 2 secondi. Lo strumento si spegne anche automaticamente dopo 30 secondi di inattività (AutoShutOff).

Quali precauzioni di sicurezza osservare durante l'uso?

In modalità STUD-SCAN, interrompere sempre l'alimentazione elettrica se si lavora in prossimità di linee elettriche. L'avvisatore di tensione funziona continuamente su linee non protette. Non utilizzare lo strumento in prossimità di acqua o in ambienti umidi. Rispettare la direttiva RAEE per lo smaltimento.

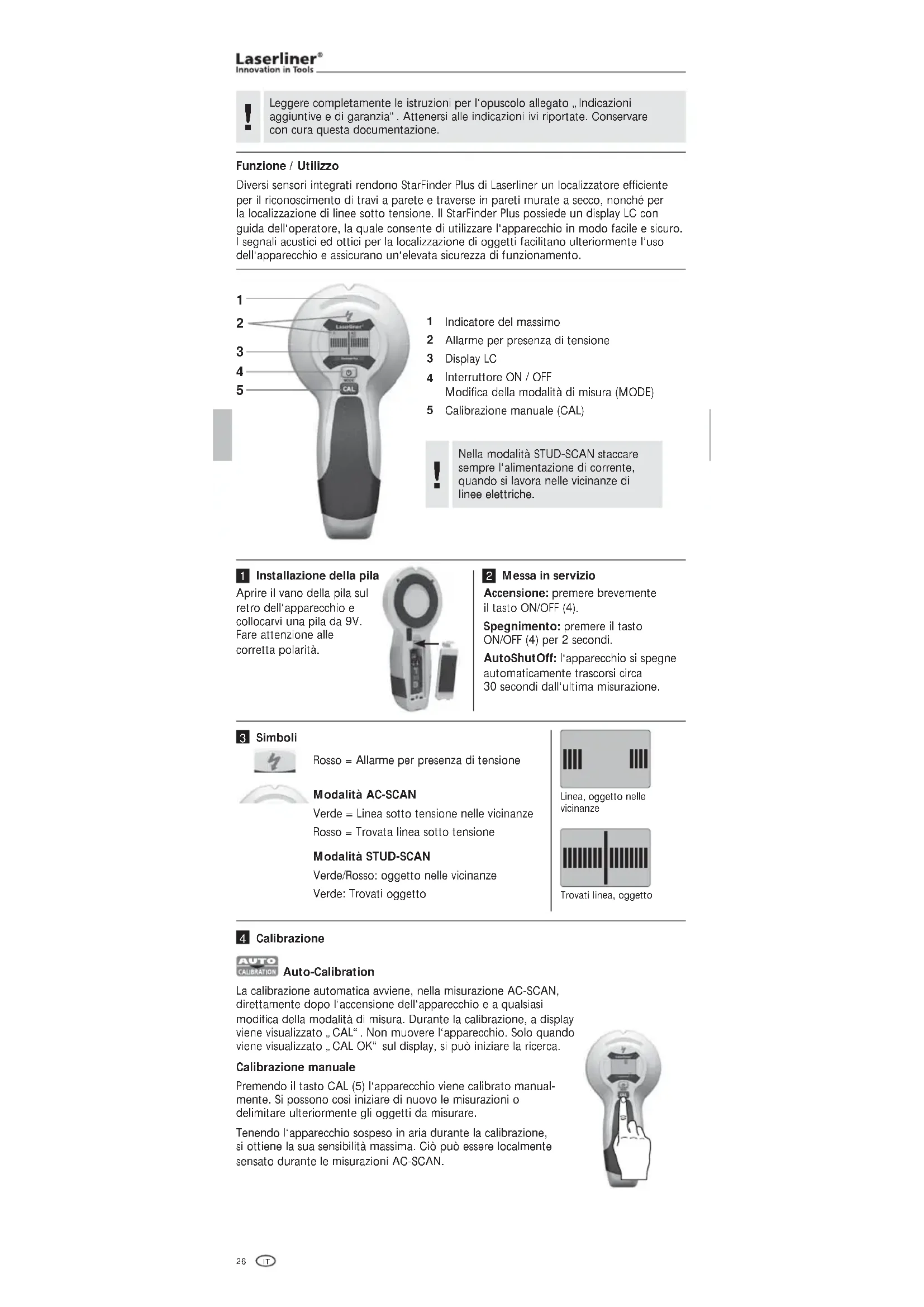

MANUALE UTENTE StarFinder Plus Laserliner

Leggere completamente le istruzioni per l'opuscolo allegato „Indicazioni aggiuntive e di garanzia“. Attenersi alle indicazioni ivi riportate. Conservare con cura questa documentazione.

Funzione / Utilizzo

Diversi sensori integrati rendono StarFinder Plus di Laserliner un localizzatore efficiente per il riconoscimento di travi a parete e traverse in pareti murate a secco, nonché per la localizzazione di linee sotto tensione. Il StarFinder Plus possiede un display LC con guida dell'operatore, la quale consente di utilizzare l'apparecchio in modo facile e sicuro. I segnali acustici ed ottici per la localizzazione di oggetti facilitano ulteriormente l'uso dell'apparecchio e assicurano un'elevata sicurezza di funzionamento.

1

2
3
4
5

1 Indicatore del massimo
2 Allarme per presenza di tensione
3 Display LC
4 Interruttore ON / OFF Modifica della modalità di misura (MODE)
5 Calibrazione manuale (CAL)

!

Nella modalità STUD-SCAN staccare sempre l'alimentazione di corrente, quando si lavora nelle vicinanze di linee elettriche.

1 Installazione della pila

Aprire il vano della pila sul retro dell'apparecchio e collocarvi una pila da 9V. Fare attenzione alle corretta polarità.

2 Messa in servizio

Accensione: premere brevemente il tasto ON/OFF (4).

Spegnimento: premere il tasto ON/OFF (4) per 2 secondi.

AutoShutOff: l'apparecchio si spegne automaticamente trascorsi circa 30 secondi dall'ultima misurazione.

3 Simboli

Rosso = Allarme per presenza di tensione

Modalità AC-SCAN

Verde = Linea sotto tensione nelle vicinanze Rosso = Trovata linea sotto tensione

Modalità STUD-SCAN

Verde/Rosso: oggetto nelle vicinanze Verde: Trovati oggetto

Linea, oggetto nelle vicinanze

Trovati linea, oggetto

4 Calibrazione

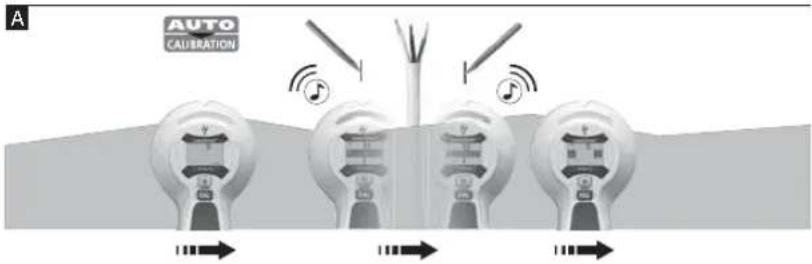

Auto-Calibration

La calibrazione automatica avviene, nella misurazione AC-SCAN, direttamente dopo l'accensione dell'apparecchio e a qualsiasi modifica della modalità di misura. Durante la calibrazione, a display viene visualizzato „CAL“. Non muovere l'apparecchio. Solo quando viene visualizzato „CAL OK“ sul display, si può iniziare la ricerca.

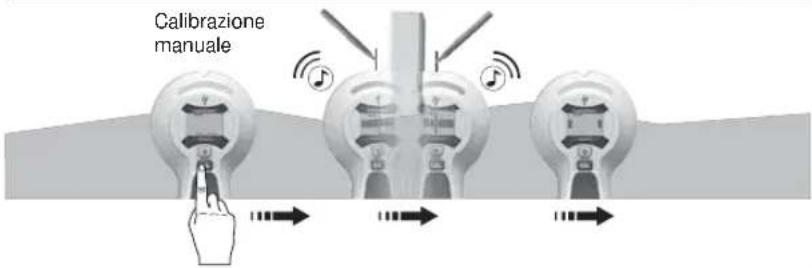

Calibrazione manuale

Premendo il tasto CAL (5) l'apparecchio viene calibrato manualmente. Si possono così iniziare di nuovo le misurazioni o delimitare ulteriormente gli oggetti da misurare.

Tenendo l'apparecchio sospeso in aria durante la calibrazione, si ottiene la sua sensibilità massima. Ciò può essere localmente sensato durante le misurazioni AC-SCAN.

L'apparecchio e la parete devono essere a contatto durante la calibrazione in modalità STUD-SCAN e durante tutte le misurazioni. Anche la mano non deve lasciare l'apparecchio.

5 Selezionare la modalità di misura

Premere brevemente il tasto Modalità (4).

AC-SCAN (Localizzazione di linee sotto tensione direttamente sotto rivestimenti non metallici)

STUD-SCAN (Riconoscimento di travi a parete e traverse di legno e metallo in pareti murate a secco sotto rivestimenti non metallici)

Riconoscimento di travi a parete e traverse di legno e metallo in pareti murate a secco p. es. sotto pannelli di cartongesso, pannelli di legno o altri rivestimenti non metallici.

• Selezionare STUD-SCAN (tasto 4)
• ON WALL: mettere l'apparecchio a contatto con la parete.
• PRESS CAL: premere il tasto di calibrazione (5) ed attendere la conclusione della calibrazione: CAL OK.
• MOVE: spostare l'apparecchio lentamente sulla superficie della parete.

Suggerimento 1: Il centro della trave si trova all'interno delle due marcature.

Suggerimento 2: Importante è la posizione iniziale: collocare l'apparecchio su un punto dietro il quale non si trovano travi. In caso contrario viene segnalato un errore (ERROR). Correzione dell'errore: allontanare l'apparecchio di qualche centimetro dal punto in cui si trova e ripetere la misura.

Suggerimento 3: Per evitare anomalie durante il lavoro, tenere la mano libera o altri oggetti ad almeno 15 cm di distanza dal StarFinder Plus.

Suggerimento 4: Il StarFinder Plus individua solo lo spigolo esterno di travi doppie situate intorno a porte, finestre ed angoli.

Suggerimento 5: Verificare di aver individuato effettivamente una trave controllando se altre travi sono presenti su entrambi i lati a distanze regolari, di solito a 30, 40 o 60 cm, e verificare su più punti direttamente sopra e sotto il primo punto individuato se si tratta effettivamente di una trave.

Suggerimento 6: Soffitti di tessuto: il soffitto deve essere coperto con cartone per proteggerlo; utilizzare la funzione DeepScan.

Nota: con gli oggetti che si trovano in profondità nella parete, potrebbe non venire indicata la completa escursione.

Se nelle vicinanze di un pannello di cartongesso si trovano cavi elettrici o tubi di metallo o di plastica o se essi toccano il pannello, è possibile che il StarFinder Plus li riconosca come una trave.

Particolarità di diversi materiali

Eventualmente non è possibile individuare travi di legno attraverso i seguenti materiali:

• Piastrelle di ceramica
• Moquette con retro imbottito
• Carta da parati con fibre o lamine di metallo
• Pareti imbiancate di fresco ed ancora umide (prima devono asciugare per almeno una settimana)

7 Misura AC-SCAN

Localizzazione di cavi sotto tensione elettrica incassati nell'intonaco o sotto pannelli di legno ed altri rivestimenti non metallici. I cavi sotto tensione in pareti murate a secco con infissi di metallo non vengono riconosciuti.

• Selezionare AC-SCAN (tasto 4).
• Non appena CAL passa a CAL OK, potete muovere l'apparecchio.
• MOVE: spostare l'apparecchio lentamente sulla superficie della parete.

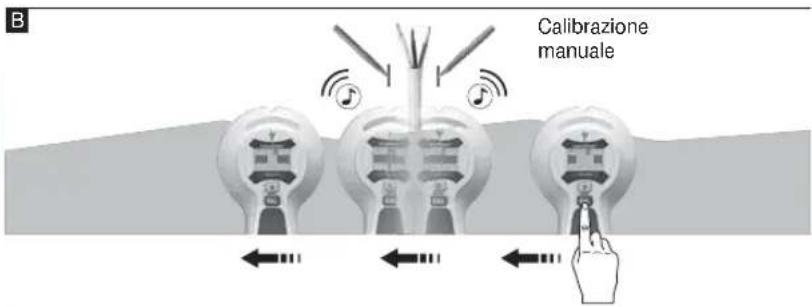

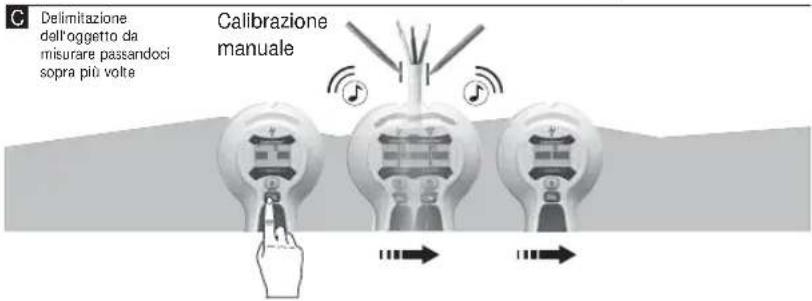

Suggerimento 1: La calibrazione manuale deve avvenire nelle vicinanze del luogo trovato per ultimo, si veda il grafico B/C. Ripetere, se necessario, questo procedimento.

Suggerimento 2: La presenza di cariche elettrostatiche può portare al riconoscimento della presenza di un campo elettrico spostato lateralmente dalla sua posizione reale. Scaricare le cariche elettrostatiche portando la mano libera a contatto con la parete.

Suggerimento 3: Operare lentamente, in quanto l'attrito può generare cariche elettriche di disturbo.

Suggerimento 4: Se si presume la presenza di cavi elettrici ma non se ne individua nessuno, essi sono probabilmente installati in canaline e quindi schermati. Per localizzare canaline di metallo utilizzare STUD-SCAN.

Suggerimento 5: Il metallo all'interno della parete (ad esempio infissi metallici) inducono campi elettrici generando disturbi. In questo caso commutare su STUD-SCAN per individuare il cavo.

Suggerimento 6: Importante è la posizione iniziale: per ottenere la massima sensibilità, iniziare collocando l'apparecchio lontano da cavi in cui circola corrente.

Nota: con gli oggetti che si trovano in profondità nella parete, potrebbe non venire indicata la completa escursione.

È possibile che i cavi distanti dalla superficie più di 4 cm non vengano riconosciuti.

8 STUD-SCAN: Allarme per presenza di tensione

Allarme costante per presenza di tensione in cavi non schermati al riconoscimento di un campo elettrico.

9 Backlight

L'apparecchio dispone di retroilluminazione.

Dati tecnici
Campo di misura AC 110 - 230V, 50 - 60 Hz
Temperatura d'esercizio 0°C ... 40°C (32°F ... 104°F)
Temperatura di stoccaggio -20°C ... 70°C (-4°F ... 158°F)
Alimentazione elettrica 1 pila alcalina da 9V (tipo 6LF)	61)
Dimensioni (L x A x P) 85 mm x 180 mm x 38 mm
Peso (con pila) 163 g
Profondità di misura
Localizzazione di travi di legno / metallo (STUD-SCAN)	fino a una profondità di 4 cm
Localizzazione mirata di linee elettriche – sotto tensione (AC-SCAN)	fi no a una profondità di 4 cm

Con riserva di modifi che tecniche. 10.2012

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza: www.laserliner.com/info
